ỦY BAN NHÂN DÂN TỈNH THÁI BÌNH
TRƯỜNG ĐẠI HỌC THÁI BÌNH
========= =========
TẬP BÀI GIẢNG THỰC HÀNH SCADA
Học phần/môn học: Thực hành SCADA
Đối tượng: Sinh viên Đại học ngành Điện
Họtên giảng viên: Tô Đức Anh
Khoa, Trung tâm: Điện-Điện tử
Thái Bình, năm 2019
LỜI NÓI ĐẦU
Bài giảng Thực hành SCADA nhằm giúp sinh viên giúp sinh viên có những kiến
thức vềcác thiết bịvềtự động hóa PLC , Hệthống điều khiển giám sát qua máy tính. Bài
giảng được chia thành các bài nhỏvà được bốcục từdễ đến khó nhằm trang bịcho sinh
viên những kiến thức căn bản nhất trong lĩnh vực này và phần nào giúp sinh viên có thểlâp
trình các thiết bịtự động hóa cơbản.
Nội dung bài giảng gồm 6 bài thí nghiệm:
Bài 1: Giới thiêu phần mềm Gx-Developer
Bài 2: Giới thiêu PLC FX-1N
Bài 3: Lập trình một sốbài PLC thông dụng
Bài 4: Tìm hiểu và sửdụng phần mềm GT-Designer
Bài 5: Thiết kếgiao diệnđiều khiển giám sát đèn giao thông
Bài 6: Thiết kếgiao diệnđiều khiển giám sát động cơbăng tải
BÀI 1: Giới thiêu phần mềm Gx-Developer
1.1. Mụcđích, yêu cầu:
- Vềkiến thức học: Tìm hiểu các phần mềm trong bộphần mềm GX-Works của
Mitsubishi
- Vềkỹnăng: Sửdụng thành thạo bộphần mềm và các công cụtrên phần mềm
để lập trình và thiết kếhệthống
- Vềthái độ: Nghiêm túc, trật tự,đảm bảo an toàn trong sửdụng máy tính
1.2. Các thiết bịsửdụng
- Mô hình PLC tự động hòa
- Dây nối , đồng hồ đo
1.3. Nội dung thực hành
1.3.1. Tóm tắt lýthuyết
PLC là thiết bị điều khiển logic ứng dụng trong công nghiệp. Để lập trình điều khiển
PLC qua các ứng dụng thì người lập trình phải thành thạo các phần mềm.
Trong bài thực hành này tập trung tìm hiểu phần mềmđể điều khiển nạp chương trình
vào PLC.
1.3.1.1. Các bướcđể thiết lập một Project

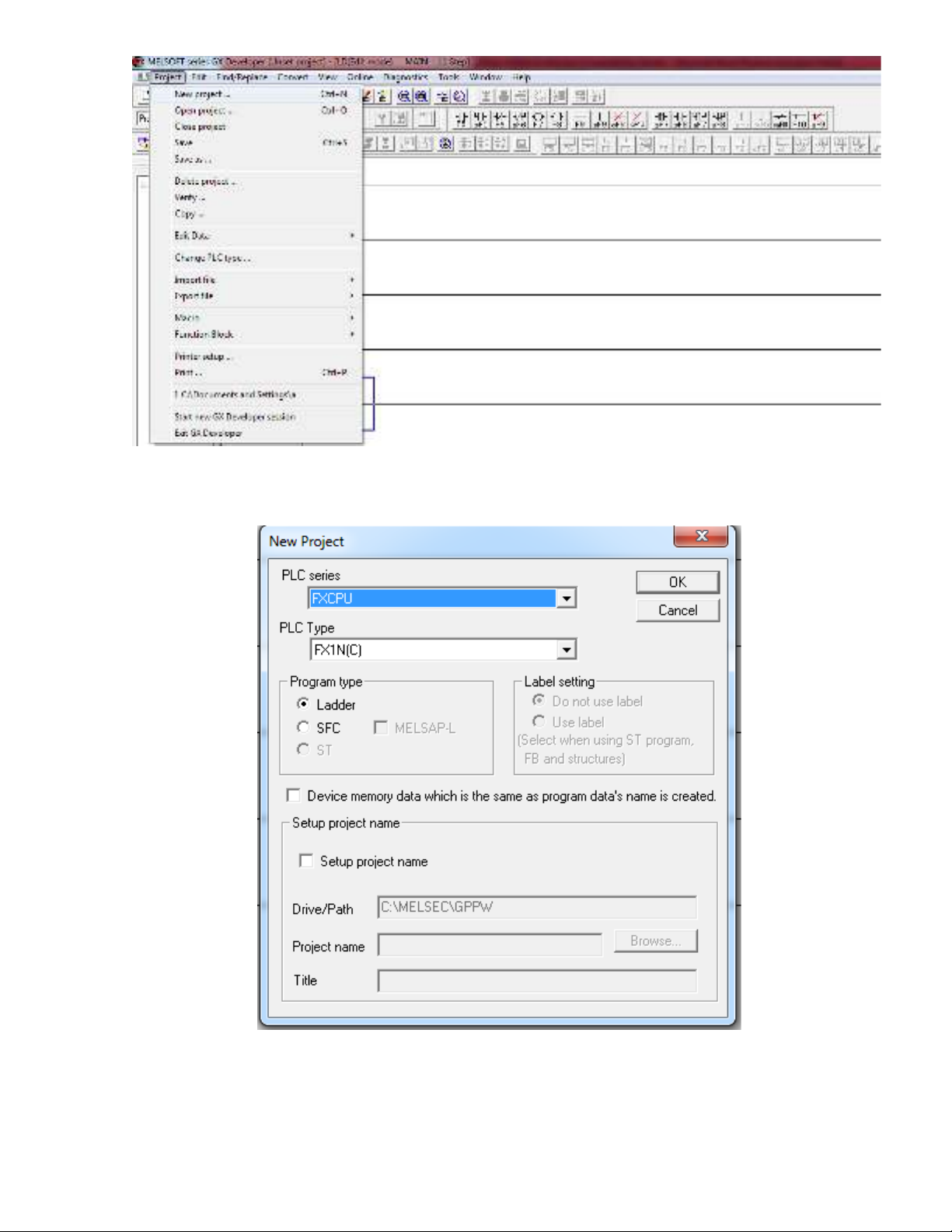

Bước 1: MởNewProject
Bước 2: Chọn loại PLC đang lập trình

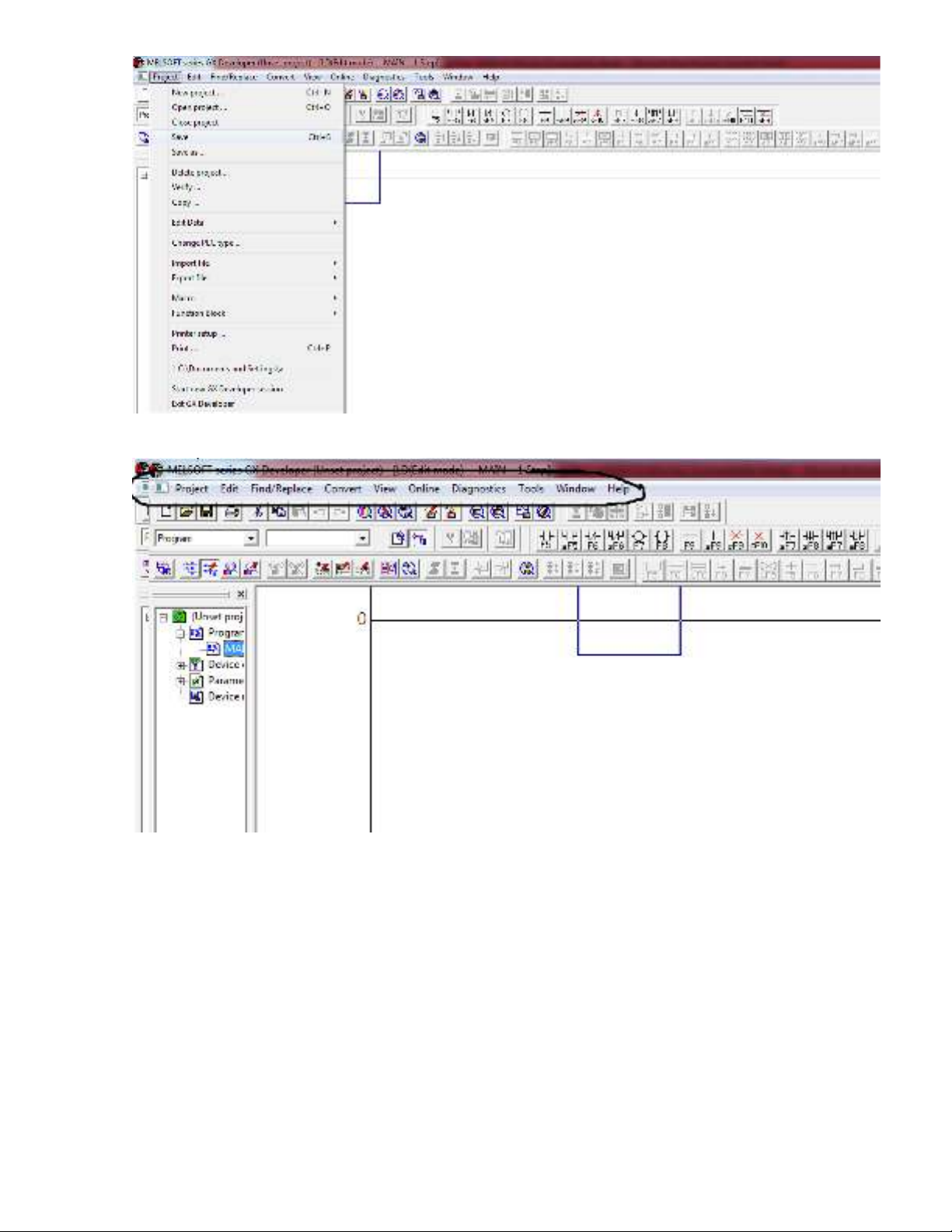

Bước 3:Lưu lại dựán đã hoàn thành
1.3.1.2. Các thanh công cụvà câu lệnh để lập trình
a) Thanh công cụtác vụ:Được khoanh tròn trên hình
Bao gồm các công cụchính như:
Project: Thiết lập một dựán, lưu và mởmột dựán,xóa dựán, đổi kiểu PLC và in ấn
