3. NGUYÊN LÝ THIẾT KẾ VÀ CẤU TẠO
3.1 Yêu cầu cơ bản
3.2 Qui trình thiết kế
3.3 Tải trọng và tác động
3.4 Phương pháp thiết kế
3.5 Mô hình hóa kết cấu
3.6 Nguyên lý cấu tạo BTCT
Chapter 3: Principles of structural design and detailings 85
Chương 3 NGUYÊN LÝ THIẾT KẾ & CẤU TẠO BTCT
3.1 YÊU CẦU CƠ BẢN
Độ bền vững công trình
Chapter 3: Principles of structural design and detailings 86
Chương 3 NGUYÊN LÝ THIẾT KẾ & CẤU TẠO BTCT
Thỏa mãn yêu cầu sử dụng
Sử dụng vật liệu hợp lí
Thuận tiện thi công
Đảm bảo tính kinh tế
Sản phẩm thiết kế
•Thuyết minh tính toán
•Bản vẽ
3.2 QUI TRÌNH THIẾT KẾ
1. Giai đoạn thiết kế sơ bộ
• Kiểu, dáng của kết cấu
• Vật liệu
•Kích thước của cấu kiện Cộ
t Dầm
Vách
Dầ
m

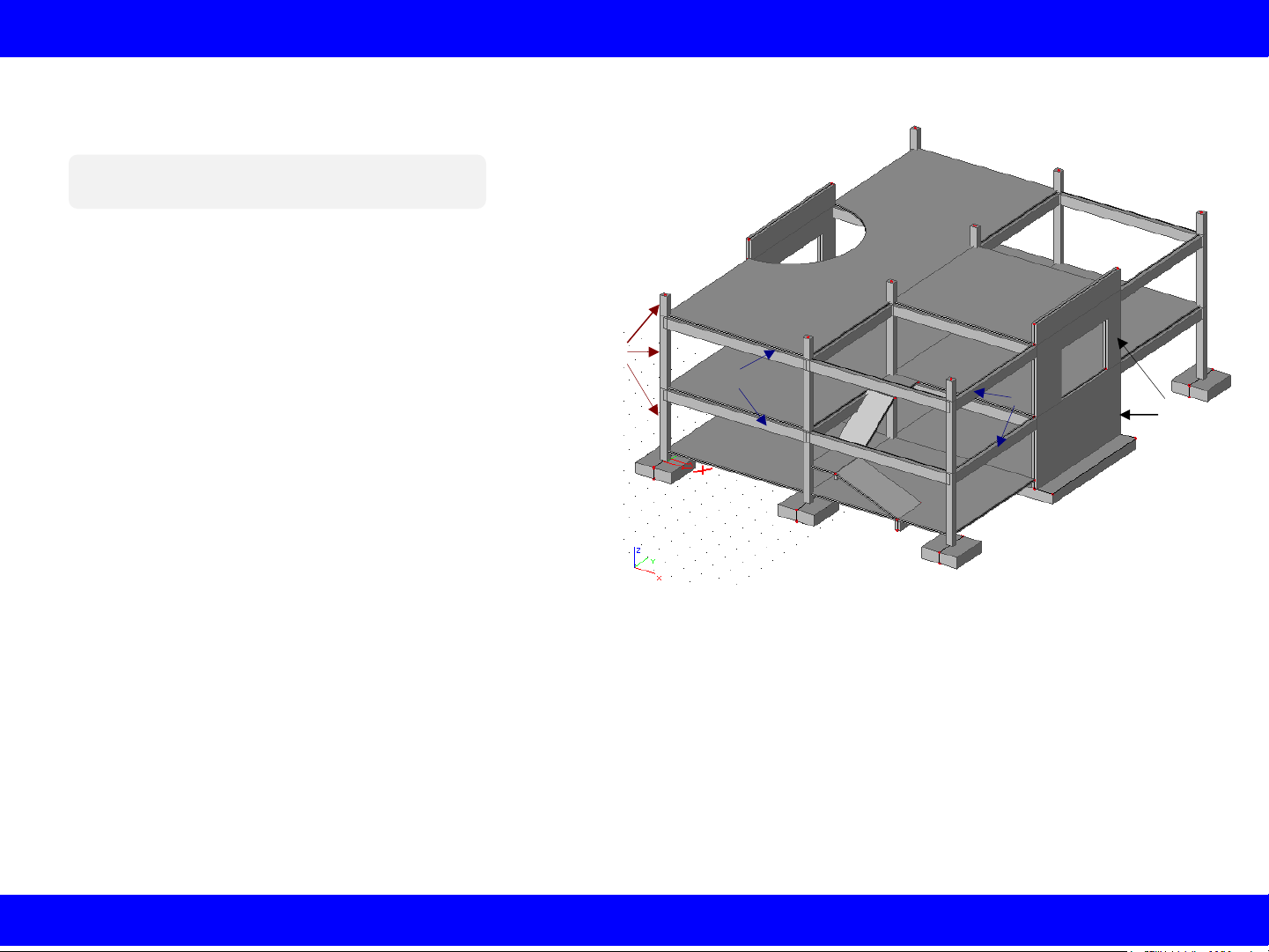

2. Giai đoạn phân tích
•Lập sơ đồ, mô hình tính
•Liên kết giữa các cấu kiện
•Xác định và tổ hợp tải trọng tác dụng
•Xác định nội lực và chuyển vị của kết cấu (giá trị lớn nhất)
3. Giai đoạn tính toán cụ thể
•Tính toán thép cho kết cấu: theo TTGH1 và TTGH2
• Kiểm tra kết cấu: theo TTGH1 và TTGH2
4. Giai đoạn tối ưu hóa việc tính toán
5. Thể hiện bản vẽ
Chương 3 NGUYÊN LÝ THIẾT KẾ & CẤU TẠO BTCT
Chapter 3: Principles of structural design and detailings 87
3.3 TẢI TRỌNG VÀ TÁC ĐỘNG
3.3.1. Phân loại tải trọng
Tải trọng thường xuyên (tĩnh tải) (dead load, permanent load)
Khối lượng bản thân của các kết cấu (dầm, cột, sàn, vách, ban-
công…) cố định không thay đổi
Khối lượng bản thân của các lớp cấu tạo (vữa xi-măng, gạch lót
nền, lớp cách nhiệt, cách âm, mái tôn…)
TCVN 2737-1995
Tải trọng tạm thời (hoạt tải) (live load, variable load):
Tác dụng dài hạn (long time): khối lượng của trang thiết bị, máy
móc cố định; khối lượng của chất lỏng trong các bể chứa, vật liệu
trong các kho; do tác động của các hiện tượng từ biến, co ngót…
Tác dụng ngắn hạn (short time): khối lượng người; khối lượng các
thiết bị, máy móc di động (xe nâng,..); gió
Tải do ứng suất trước
Tải trọng đặc biệt: động đất (seizmic load), cháy (fire load), nổ
(explosive load)…
Chương 3 NGUYÊN LÝ TÍNH TOÁN & CẤU TẠO BTCT
Chapter 3: Principles of structural design and detailings 88
3.3 TẢI TRỌNG VÀ TÁC ĐỘNG
3.3.1. Phân loại tải trọng (tt)
Tải trọng tĩnh (Static load)
TCVN 2737-1995
Tải trọng động (Dynamic load)
Chương 3 NGUYÊN LÝ TÍNH TOÁN & CẤU TẠO BTCT
Chapter 3: Principles of structural design and detailings 89
Tải trọng gần tĩnh (Quasi-static load)
