CHÖÔNG II : CÔ CAÁU PHAÙT LÖÏC

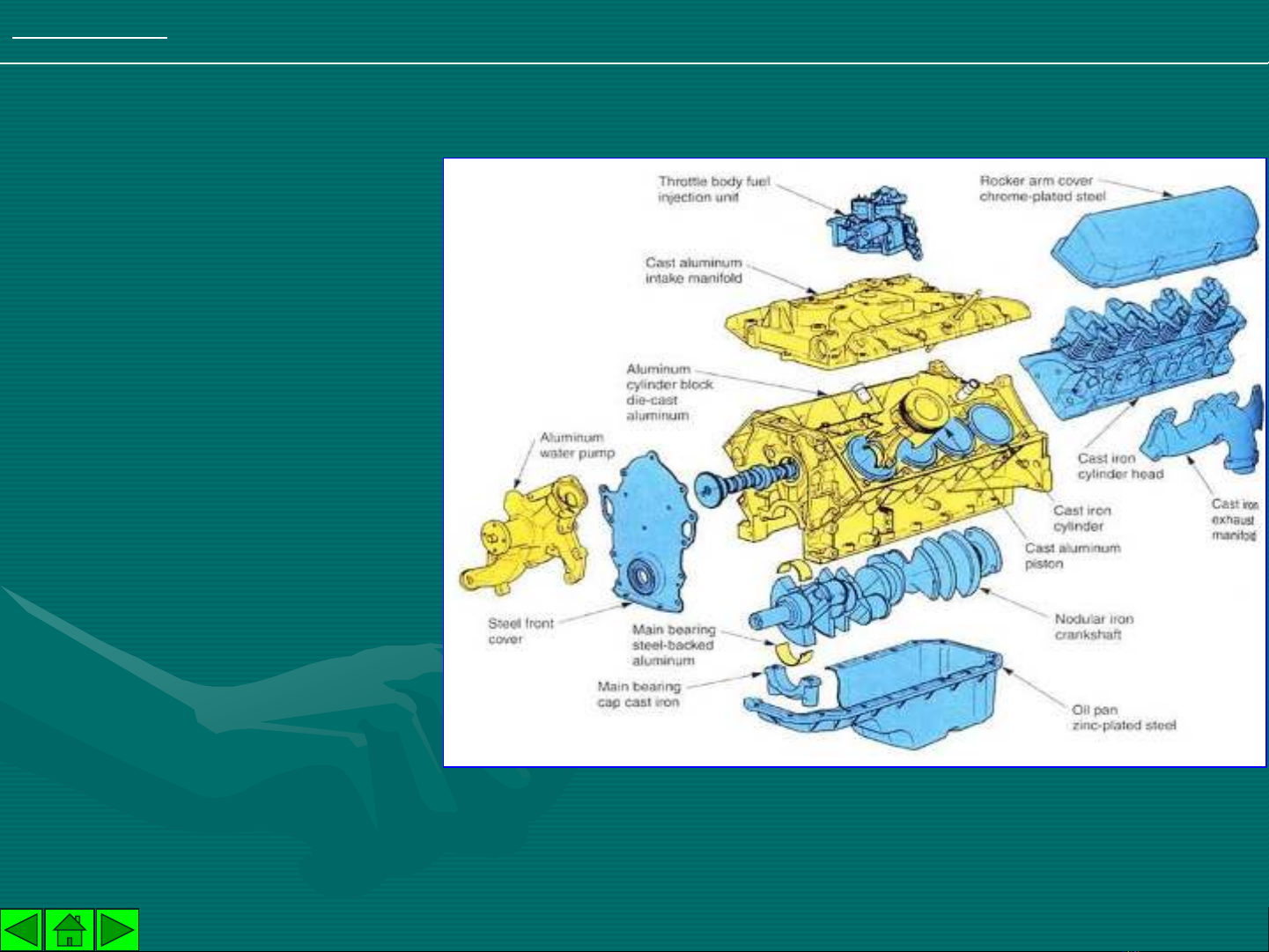

Caáu taïo chung cuûa truïc khuyûu_thanh truyeàn
Caùc chi tieát cuûa heä
thoáng phaùt löïc (cô caáu truïc
khuyûu –thanh truyeàn)
ñöôïc chia laøm hai nhoùm:
Nhoùm caùc chi tieát
khoâng chuyeån ñoäng (coá
ñònh): thaân maùy (khoái xy
lanh), naép maùy, oáng loùt xy
lanh, ñeäm naép maùy vaø caïc
te daàu.
Nhoùm caùc chi tieát
chuyeån ñoäng: piston, seùc
maêng, choát piston, thanh
truyeàn, truïc khuyûu vaø baùnh
ñaø.
2
CHÖÔNG II : CÔ CAÁU PHAÙT LÖÏC
2.1 NHOÙM CAÙC CHI TIEÁT COÁ ÑÒNH :
2.1.1 Thaân maùy:
2.1.1.1 Nhieäm vuï:
- Thaân maùy cuøng vôùi naép
xy lanh laø beä ñôõ raén chaéc cho taát
caû caùc chi tieát cuûa moät ñoäng cô,
laø nôi laép ñaët vaø boá trí haàu heát caùc
cuïm, caùc chi tieát cuûa ñoäng cô. Cuï
theå treân thaân maùy boá trí xylanh ,
heä truïc khuyûu vaø caùc boä phaän
truyeàn ñoäng ñeå daãn ñoäng caùc cô
caáu vaø heä thoáng khaùc cuûa ñoäng
cô nhö truïc cam, bôm nhieân lieäu,
bôm daàu, bôm nöôùc, quaït gioù ……
3
CHÖÔNG II : CÔ CAÁU PHAÙT LÖÏC
2.1.1.3 Keát caáu
- Thaân maùy coù theå baèng gang
ñuùc, hôïp kim nhoâm hoaëc
ñuyara. Ñoäng cô côõ lôùn coù theå
coù thaân maùy baèng theùp taám
duøng keát caáu haøn.
2.1.1.2 Vaät lieäu
Thaân
maùy
kieåu
thaân
xylanh
–hoäp
truïc
khuyûu
6
Thaân
maùy
ñuùc
lieàn
khoái
- Haàu heát caùc loaïi ñoäng cô coù
coâng suaát vöøa vaø nhoû, ñaëc bieät laø
caùc ñoäng cô oâ toâ, maùy keùo hieän
nay ñeàu coù thaân maùy ñuùc lieàn
khoái laø loaïi thaân maùy coù xylanh
ñuùc lieàn vôùi hoäp truïc khuyûu vaø
ñöôïc goïi laø thaân xylanh –hoäp
truïc khuyûu .
4
CHÖÔNG II : CÔ CAÁU PHAÙT LÖÏC
Xylanh vaø naép quy laùt ñoäng cô laøm maùt baèng gioù
- Ñoái vôùi ñoäng cô laøm maùt baèng
nöôùc hay baèng dung dòch (chaát) laøm maùt,
xung quanh noøng xylanh coù caùc aùo nöôùc
(boïng nöôùc) laø khoaûng troáng giöõa vaùch
ngoaøi noøng xylanh vôùi voû thaân maùy, ôû ñoù
coù dung dòch laøm maùt tuaàn hoaøn ñeå giaûi
nhieät cho ñoäng cô.
- Khi thaân xylanh laøm rôøi vôùi hoäp truïc
khuyûu vaø laép vôùi nhau baèng bulong hay
gugiong thì thaân maùy laø loaïi thaân maùy rôøi
.Keát caáu treân hình a raát phoå bieán ôû ñoäng
cô oâ toâ, maùy keùo . Moät soá ñoäng cô taøu
thuûy chæ duøng moät loaïi gugiong suoát töø
naép xylanh cho ñeán beà maët cacte daàu,
5
CHÖÔNG II : CÔ CAÁU PHAÙT LÖÏC
Thaân maùy ñ.cô laøm maùt baèng gioù
-Thaân maùy cuûa ñoäng cô laøm maùt
baèng gioù thöoøng laø thaân maùy rôøi. Veà maët
nguyeân taéc coù theå duøng gugiong rieâng reõ
hay moät gugiong ñeå gheùp naép vaø thaân
xylanh vôùi hoäp truïc khuyûu. Xylanh coù theå
laøm lieàn vôùi thaân hoaëc laøm rôøi ôû daïng
oáng loùt roài laép vaøo thaân .
Truïc khuyûu treo Truïc khuyûu ñaët
- Tuøy theo phöông phaùp laép ñaët truïc khuyûu trong hoäp truïc khuyûu maø thaân maùy
coù keát caáu khaùc nhau . Nhöõng phöông phaùp thöôøng gaëp trong thöïc teá laø :
