Câu 1: Mạch từ có tiết diện hình chữ nhật, có hình dạng và kích thước như hình vẽ, các kích thước tính bằng mm
Bình luận(0) Đăng nhập để gửi bình luận!
Nội dung Text: Bài giảng kỹ thuật điện đại cương-Chương 1-Phần bài tập

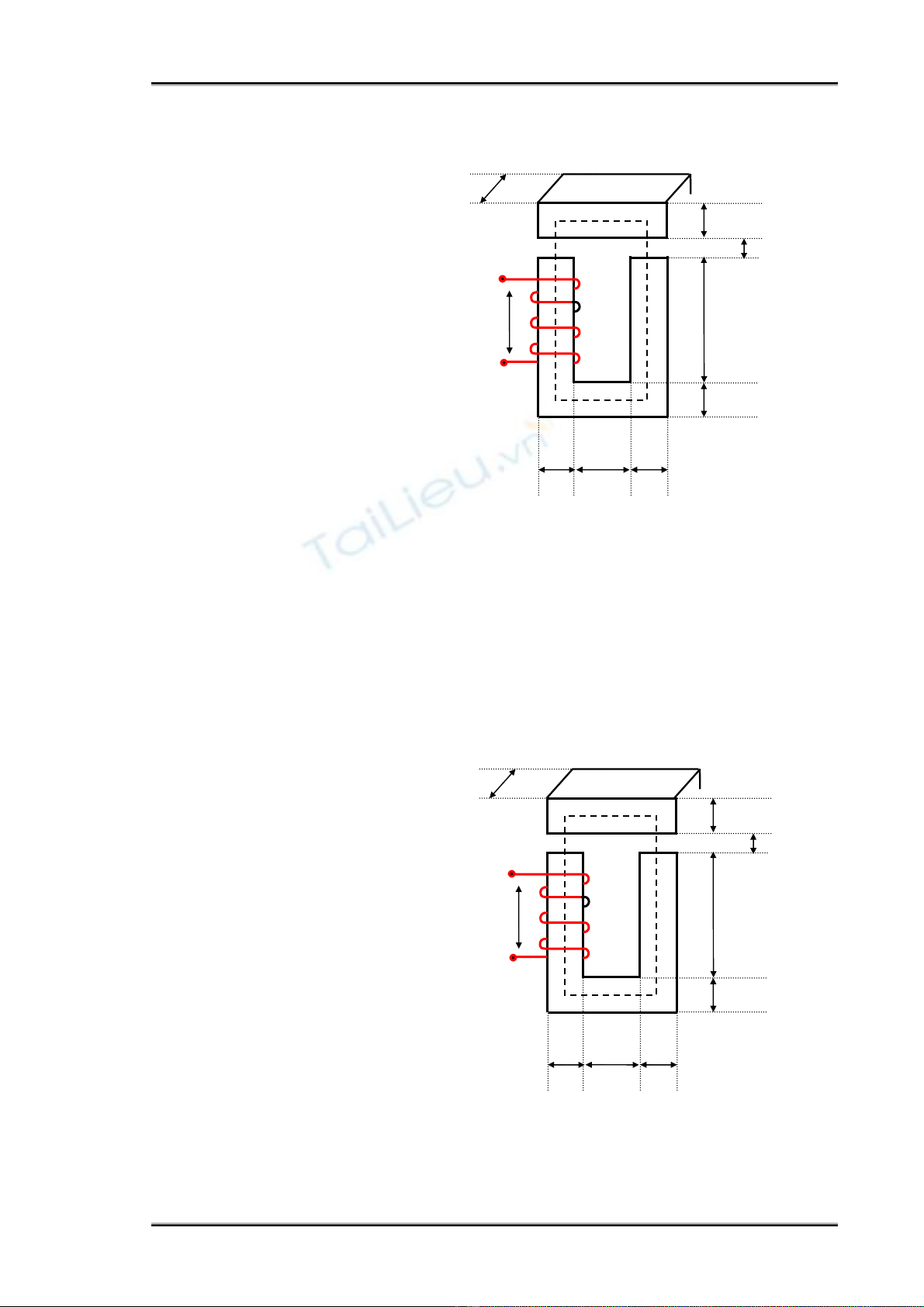

- Baøi giaûng Kyõ Thuaät Ñieän Ñaïi Cöông ©TCBinh Chương 1: MẠCH TỪ Bài tập 50 Câu 1. Mạch từ có tiết diện 40 hình chữ nhật, có hình dạng δ= 4 và kích thước như hình vẽ, các kích thước tính bằng mm. N U 100 Cuộn dây có điện trở rất nhỏ với số vòng N = 1000 vòng. Bỏ qua từ dẫn rò, độ từ thẩm 40 tương đối của lõi thép là μr =10000 và hệ số tản σt= 1,2. 40 60 40 Vẽ và tính mạch tương đương của mạch từ. Cho mạch từ trên như hình vẽ trên. Cho dòng điện một chiều Câu 2. 10A qua cuộn dây. Bỏ qua từ trở lõi thép, từ dẫn rò trên một đơn vị chiều dài lõi g=10-6H/m và hệ số tản σt=1,2. a. Vẽ và tính mạch tương đương của mạch từ. b. Tính hệ số rò σr? c. Từ thông Φlv qua khe hở không khí. Cho mạch từ trên như Câu 3. 50 hình vẽ trên. Cuộn dây có điện 40 trở rất nhỏ với số vòng N = δ= 4 1000 vòng. Cuộn dây được đặt dưới điện áp xoay chiều dạng N sin U= 220Vrms, tần số 50Hz. U 100 Bỏ qua từ trở lõi thép, từ dẫn rò trên một đơn vị chiều dài lõi 40 g=10-6H/m và hệ số tản σt=1,2. a. Vẽ và tính mạch tương 40 60 40 đương của mạch từ. b. Tính hệ số rò σr? c. Từ thông Φlv qua khe hở không khí. d. Độ tự cảm L của cuộn dây. Baøi taäp Chöông 1: Maïch töø trong thieát bò kyõ thuaät ñieän 1

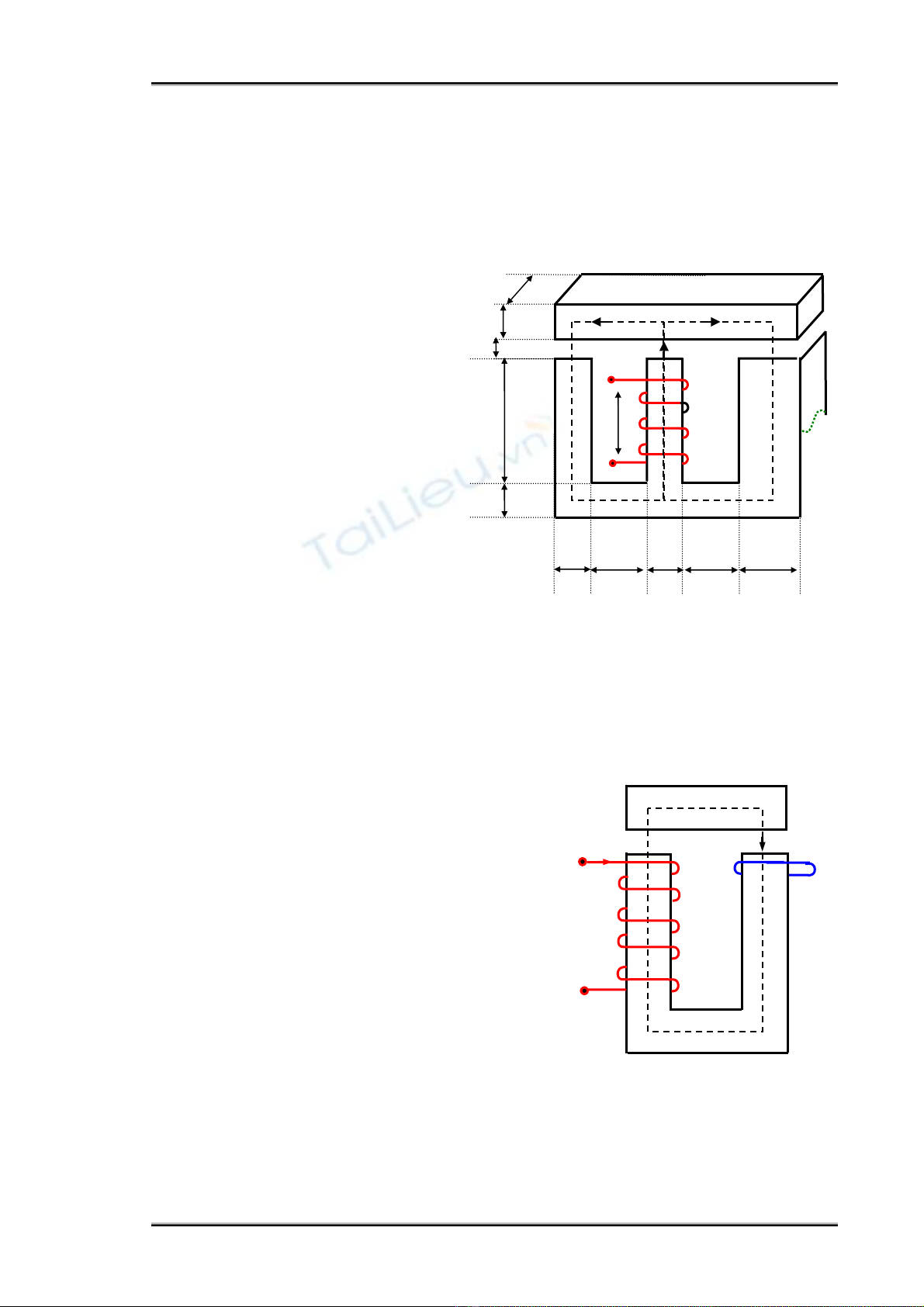

- Baøi giaûng Kyõ Thuaät Ñieän Ñaïi Cöông ©TCBinh Mạch từ AC có tiết Câu 4. 50 Φ1 Φ2 diện đều, hình dạng và kích 40 thước như hình vẽ, các kích Φ0 δ= 2 thước tính bằng đơn vị mm. Cuộn dây có điện trở rất nhỏ N 300 U với số vòng N = 1000 vòng, được đặt dưới điện áp xoay chiều hình sin, U = 220Vrms, 40 tần số 50Hz. Giả thiết mạch từ làm việc ở chế độ tuyến 40 80 40 80 80 tính. Bỏ qua từ trở và từ kháng của lõi thép, bỏ qua từ thông rò, hệ số tản của khe hở không khí σt = 1,1. Xác định: a. Mạch tương đương của mạch từ. b. Từ thông trong các nhánh mạch từ. c. Độ tự cảm L của cuộn dây. Cho mạch từ trên như hình vẽ Câu 5. φlv bên. Chiều dài khe hở không khí δ=1 mm, tiết diện cực từ là 1cm2. Các cuộn dây có điện trở rất nhỏ với số vòng N= 1000 vòng. Cuộn dây được đặt dưới điện áp xoay chiều dạng sin U= N 220Vrms, tần số 50Hz. Bỏ qua từ trở lõi thép và từ dẫn rò. Biết điện trở của vòng ngắn mạch là 1mΩ. φ0 a. Vẽ và tính mạch tương đương của mạch từ? b. Từ thông Φlv qua khe hở không khí? c. Tính độ tự cảm L của cuộn dây? Baøi taäp Chöông 1: Maïch töø trong thieát bò kyõ thuaät ñieän 2

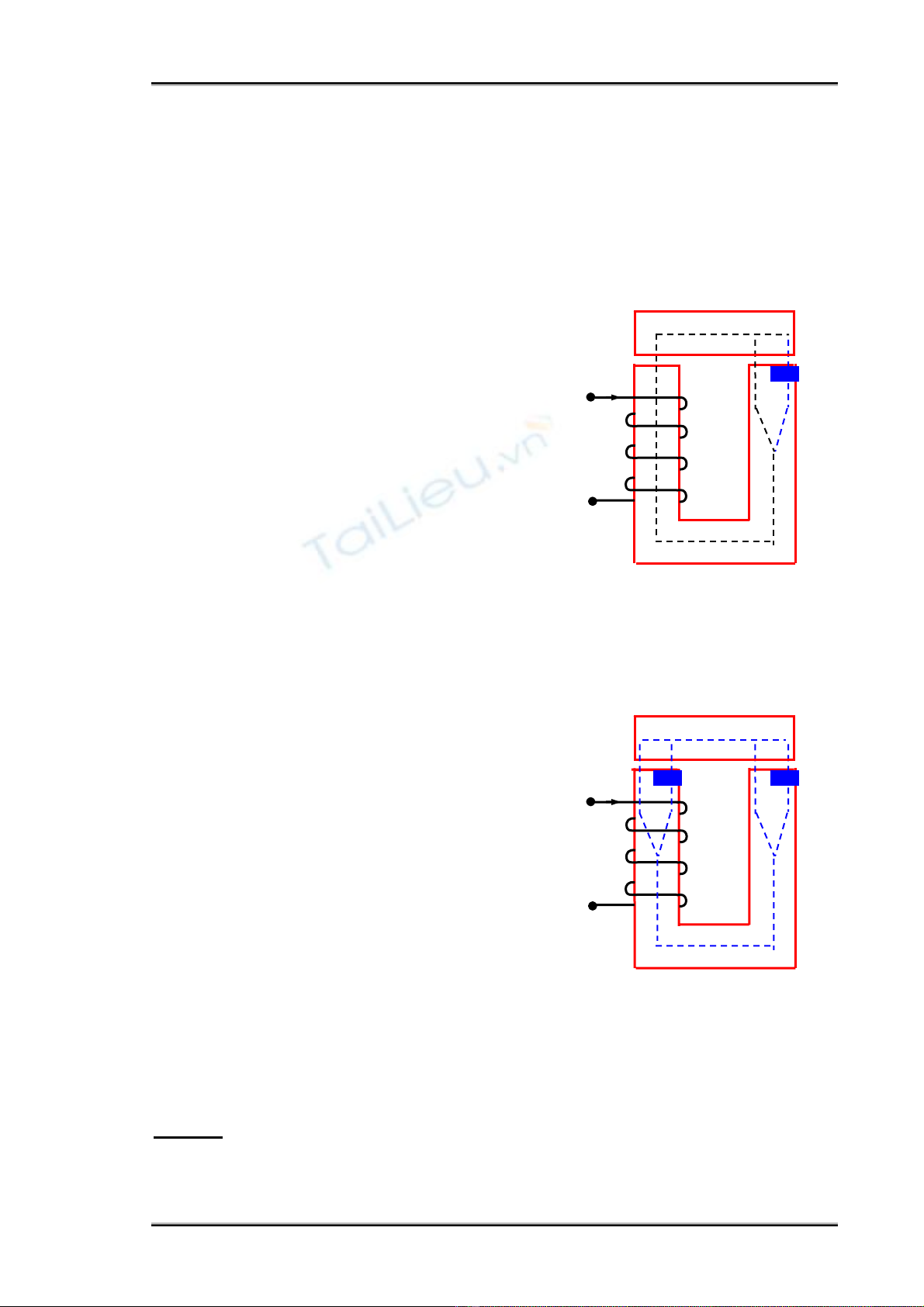

- Baøi giaûng Kyõ Thuaät Ñieän Ñaïi Cöông ©TCBinh Cho mạch từ trên như hình vẽ bên. Câu 6. φlv Chiều dài khe hở không khí δ= 1mm, tiết diện cực từ là 1cm2. Các cuộn dây có φ2 φ1 I điện trở rất nhỏ với số vòng N= 1000 vòng. Cuộn dây được đặt dưới điện áp N xoay chiều dạng sin U= 220Vrms, tần số 50Hz. Bỏ qua từ trở lõi thép và từ dẫn rò. Vòng ngắn mạch có điện trở 1mΩ và φo chiếm ½ cực từ. a. Vẽ và tính mạch tương đương của mạch từ? b. Từ thông Φlv, Φ1, Φ2? c. Tính độ tự cảm L của cuộn dây? Cho mạch từ trên như hình vẽ bên. Câu 7. φlv Chiều dài khe hở không khí δ=1mm, tiết diện cực từ là 1cm2. Các cuộn dây có φ4 φ1 φ2 φ3 điện trở rất nhỏ với số vòng N= 1000 vòng. Cuộn dây được đặt dưới điện áp N xoay chiều dạng sin U= 220Vrms, tần số 50Hz. Bỏ qua từ trở lõi thép và từ dẫn rò. Vòng ngắn mạch có điện trở 1mΩ và φo chiếm ½ cực từ. a. Vẽ và tính mạch tương đương của mạch từ? b. Từ thông Φlv, Φ1, Φ2? c. Tính độ tự cảm L của cuộn dây? Bài tập: _Tất cả các ví dụ. _ Bài tập: (.)1.2, (-)1.1, 1.3, 1.4, 1.6, (*)1.5, 1.7, (**)1.8. Baøi taäp Chöông 1: Maïch töø trong thieát bò kyõ thuaät ñieän 3
