Data Communication and Computer Networks

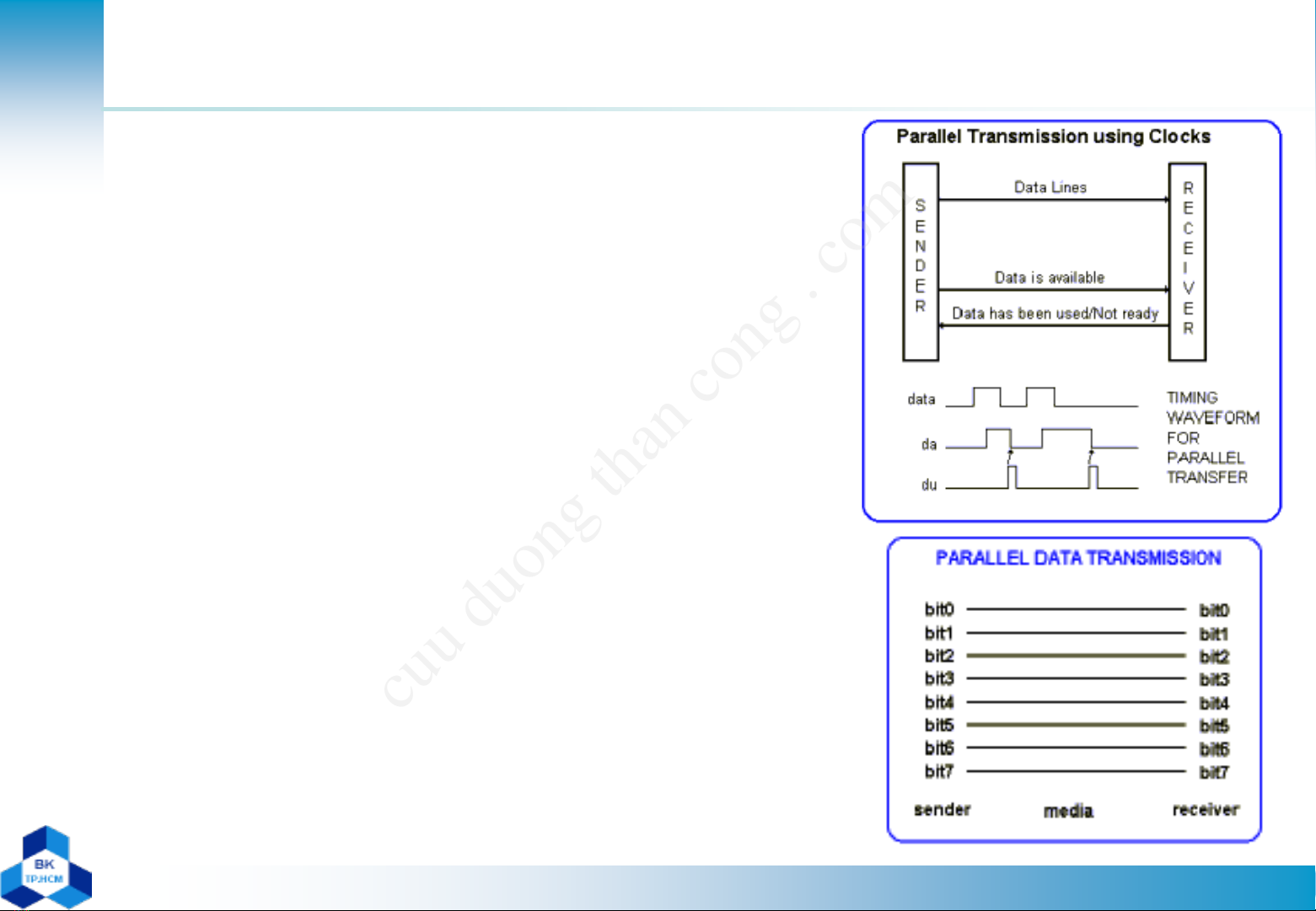

Truyền dữ liệu song song
• Mỗi bit dùng một đường truyền
riêng, truyền đồng thời.
• Các đường truyền khác
– Clock signal: thông báo cho bên
nhận biết khi nào có dữ liệu
– GND: để so sánh điện áp
– Direction: hướng của đường
truyền
–Hand-shaking: tín hiệu bắt tay
(sẵn sàng nhận)
• VD: ISA, ATA, PCI…
CuuDuongThanCong.com https://fb.com/tailieudientucntt
cuu duong than cong . com
2008
dce
©2008, Dr. Dinh Duc Anh Vu 3
Data Communication and Computer Networks

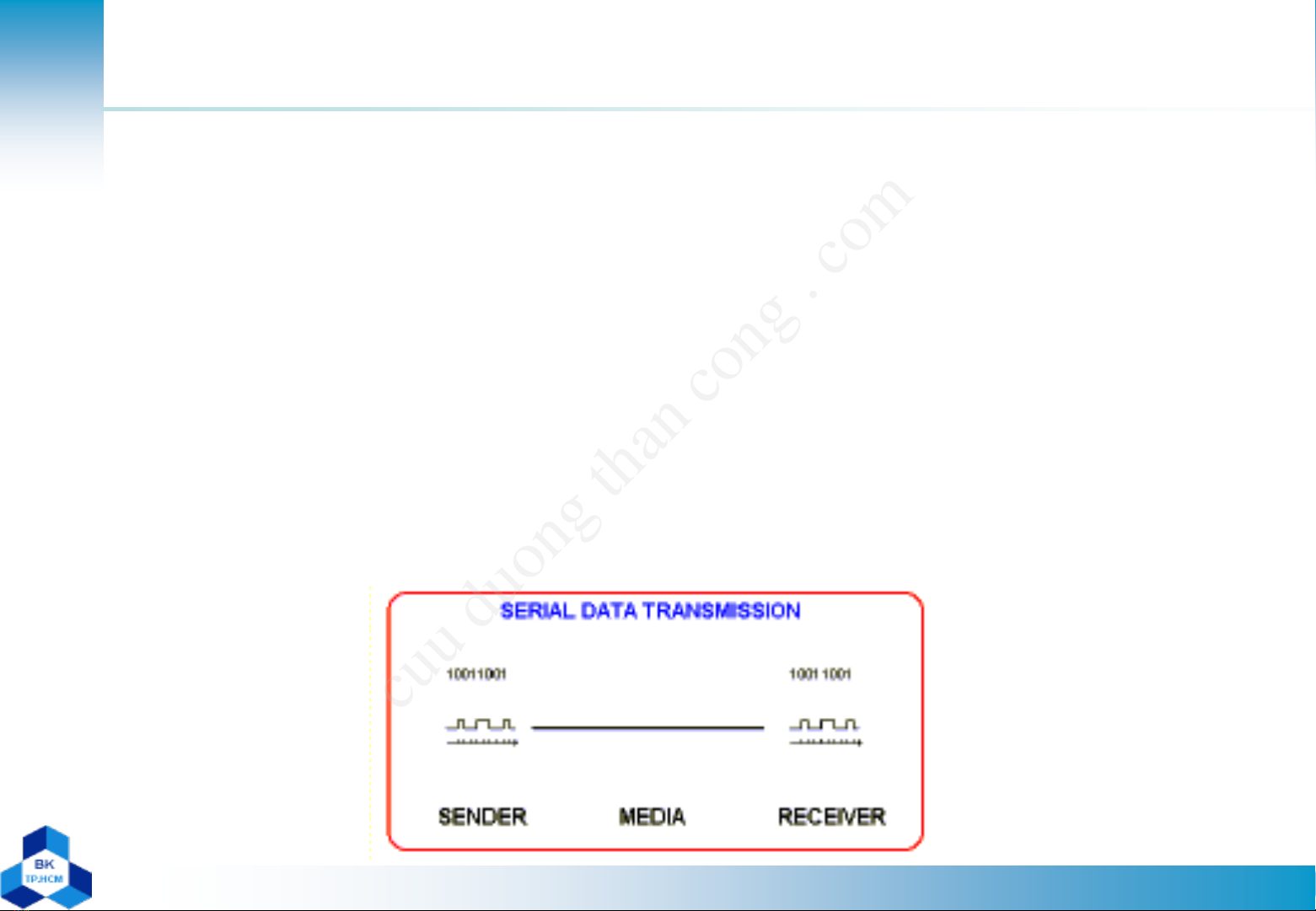

Truyền dữ liệu tuần tự
• Tất cả các bit đều được truyền trên cùng một đường truyền
• Không cần các đường truyền riêng cho tín hiệu đồng bộ và tín hiệu bắt tay
(các tín hiệu này được mã hóa vào dữ liệu truyền đi)
• Vấn đề định thời (timing) đòi hỏi phải có cơ chế đồng bộ giữa bên truyền
và bên nhận
•VD: RS232, SPI, I2C…
• 2 cách giải quyết
– Bất đồng bộ: mỗi ký tự được đồng bộ bởi start và stop bit
– Đồng bộ: mỗi khối ký tự được đồng bộ dùng cờ
CuuDuongThanCong.com https://fb.com/tailieudientucntt
cuu duong than cong . com
2008
dce
©2008, Dr. Dinh Duc Anh Vu 4
Data Communication and Computer Networks

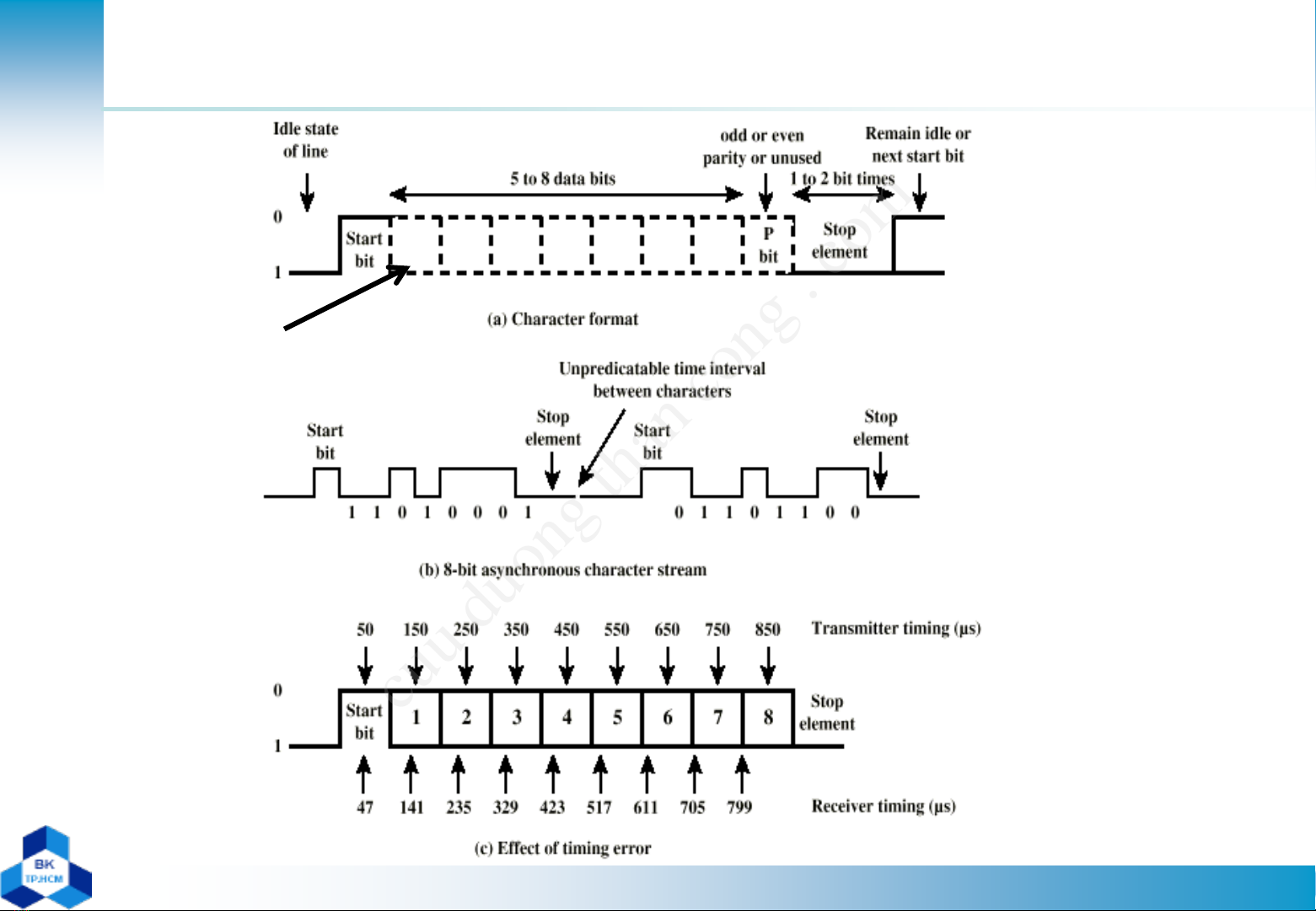

Truyền bất đồng bộ
• Dữ liệu được truyền theo từng ký tự để tránh việc mất đồng bộ khi nhận
được chuỗi bit quá dài
–5 8 bits
– Chỉ cần giữ đồng bộ trong một ký tự
– Tái đồng bộ cho mỗi ký tự mới
• Hành vi
– Đối với dòng dữ liệu đều, khoảng cách giữa các ký tự là đồng nhất (bằng
chiều dài của phần tử stop)
– Ở trạng thái rảnh, bộ thu phát hiện sự chuyển 1 0
– Lấy mẫu 7 khoảng kế tiếp (chiều dài ký tự)
– Đợi việc chuyển 1 0 cho ký tự kế tiếp
• Hiệu suất
– Đơn giản
–Rẻ
– Phí tổn 2 hoặc 3 bit cho một ký tự (~20%)
– Thích hợp cho dữ liệu với khoảng trống giữa các ký tự lớn (dữ liệu nhập từ
bàn phím)
