Bài 7: THỰC HÀNH ỐNG THÉP- STEEL
PIPING PRACTICES
ØMỤC TIÊU CỦA BÀI 7 LÀ:
•Về kiến thức:
Nhận biết và mô tả được các loại ống thép và đầu nối ống
thép;
Mô tả được các công cụ dụng cụ và phương pháp cắt và
tiện ren ống thép;
Giải thích được và diễn trình được các phương pháp đấu nối
cơ khí ống thép;
•Về kỹ năng:
Cắt được, khoét được (doa được) và tiện ren được ống
thép;
Nối dài được ống thép tiện ren bằng các đầu nối ống phù
hợp;
•Về năng lực tự chủ và trách nhiệm:
12/23/22 Nguyễn Thị Lan 1
7.1 Ống thép và các đầu nối
(Steel pipes & fittings)
7.1.1 Các loại và đặc tính của ống thép:
Một số ưu điểm so với các ống khác, bao gồm:
üRất bền.
üCó độ cứng, cấu trúc đặc biệt.
üChi phí thấp hơn so với ống đồng.
üGiữ nhiệt tốt.
üKhông dãn và nở quá nhiều khi tiếp xúc với nhiệt nóng và
lạnh.
Các loại ống thép được sử dụng phổ biến nhất trong lĩnh vực
E&I:
üỐng thép mạ - Galvanized steel pipe
üỐng thép không mạ - Non-gal /Black-iron steel pipe
üỐng gang xám
12/23/22 Nguyễn Thị Lan 2
7.1 Ống thép và các đầu nối
(Steel pipes & fittings)
7.1.1 Các loại và đặc tính của ống thép:
Ở Mỹ, các ống thép được định cỡ bởi kích cỡ danh định -
Nominal size
üỐng có kích cỡ đến 12’’ thì nominal size là ID.
üỐng có kích cỡ 14” và lớn hơn 14” thì nominal size là OD.
Ngoài ra, độ dày thành ống (WT) thép cũng là 1 thông số quan
trọng cần phải biết, có 2 cách xác định độ dày thành ống thép:
üCách 1: theo biểu (schedule) bao gồm 5, 10, 20, 30, 40, 60,
80, 100, 120, 140, 160. Số biểu càng lớn thì độ dày thành
ống càng cao và ống càng chắc chắn.
üCách 2: theo trọng lượng (weight) của ống được sản xuất.
Có 3 phân loại về trọng lượng ống thép:
•STD: Standard – tiêu chuẩn
•XS: Extra Standard – rất cứng
12/23/22 Nguyễn Thị Lan 3
7.1 Ống thép và các đầu nối
(Steel pipes & fittings)

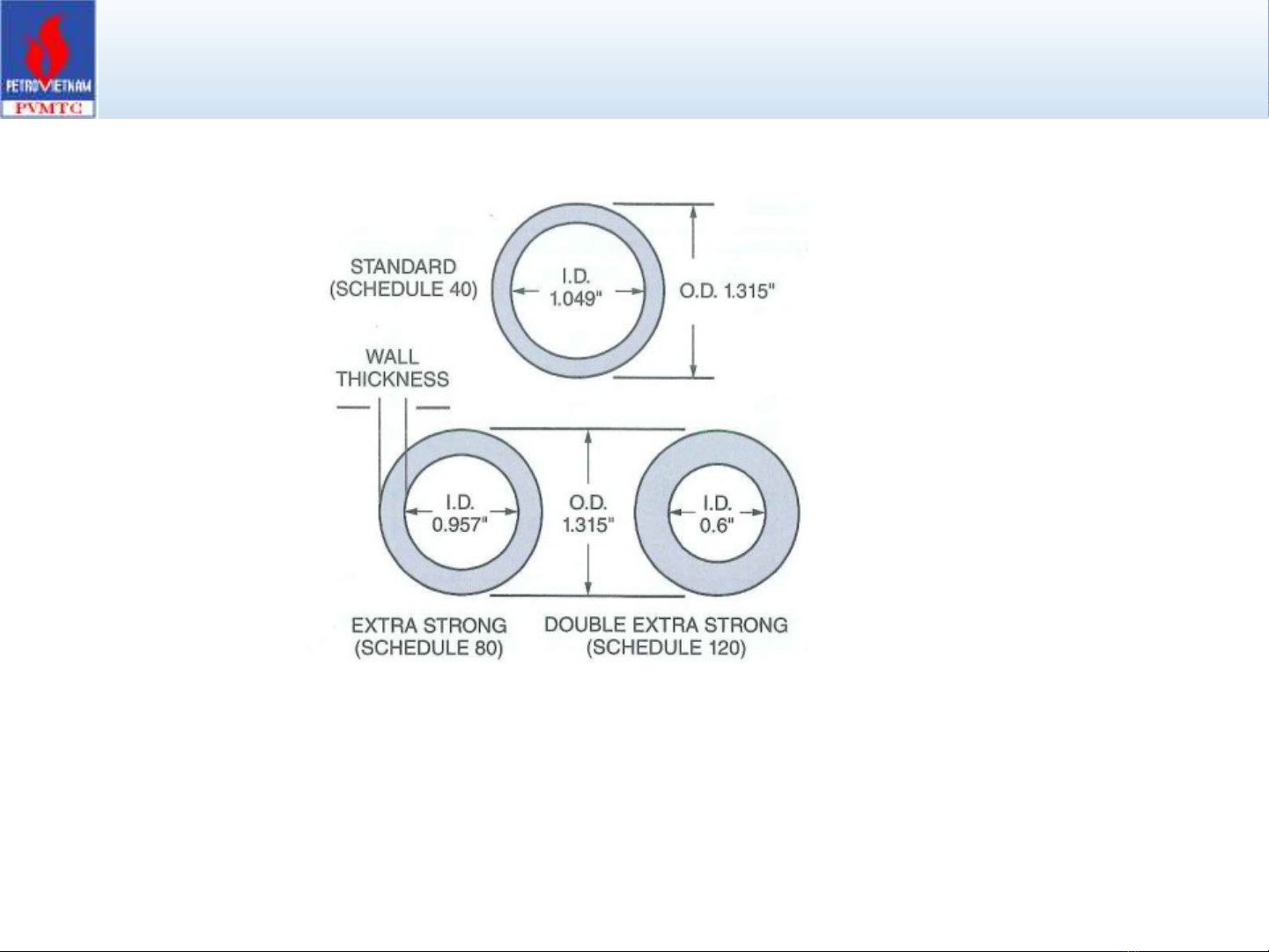

7.1.1 Các loại và đặc tính của ống thép:
Bàn ren (DIES) để tạo ren đực cho các ống thép có cùng OD
đều phù hợp với nhau tuy khác biểu hoặc khác trọng lượng.
12/23/22 Nguyễn Thị Lan 4
7.1 Ống thép và các đầu nối
(Steel pipes & fittings)

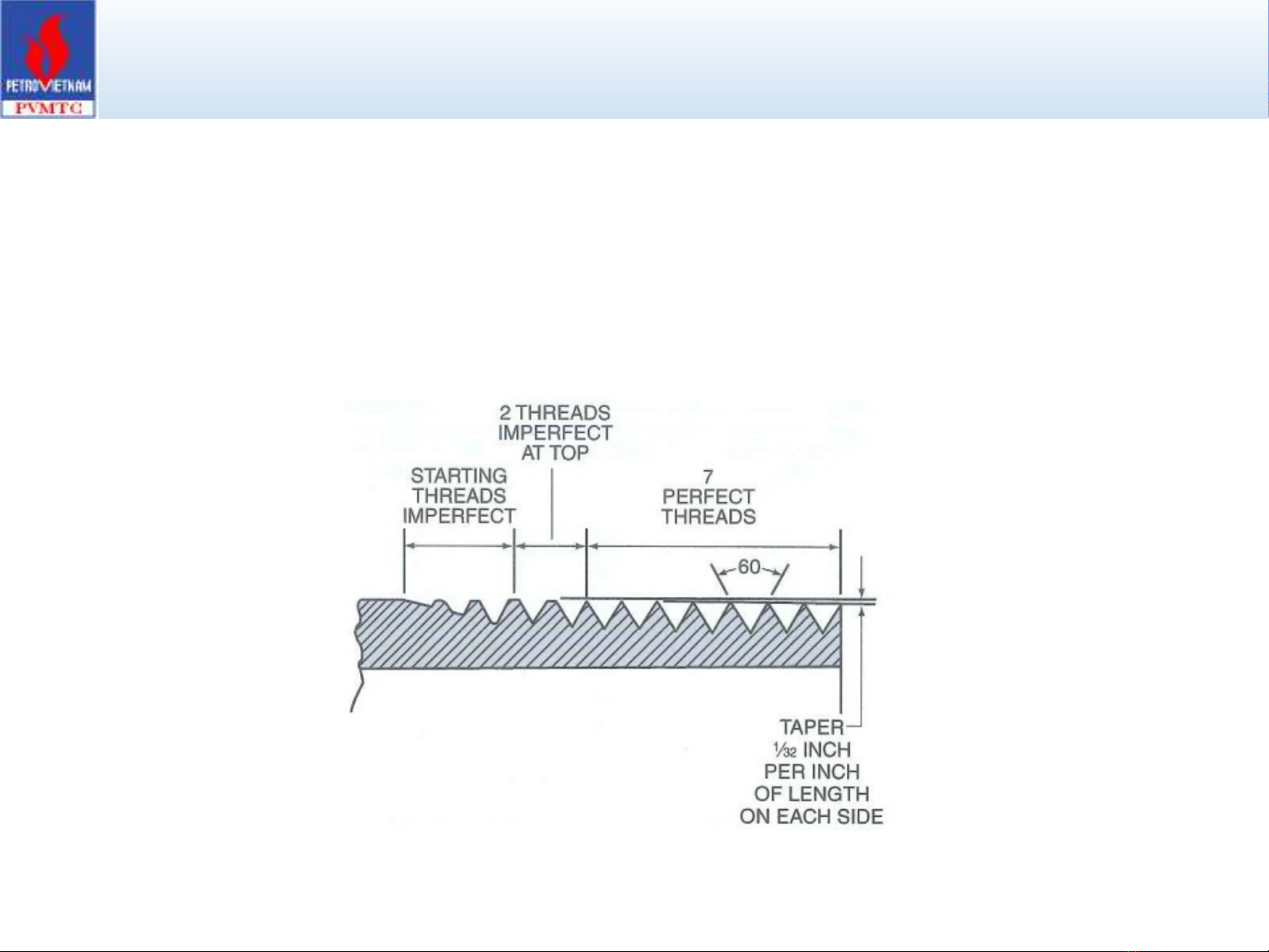

7.1.2 Các loại ren ống thép (Pipe threads)
Có 2 loại ren thông dụng theo tiêu chuẩn ren ống của Mỹ là:
§Ren côn – NPT (T là viết tắt của tapered)
§và ren thẳng – NPS (S là viết tắt của Straight)
12/23/22 Nguyễn Thị Lan 5
