Bài 4: GASKETS, O-RINGS & PACKINGS
•MỤC TIÊU:
•Về kiến thức:
+Nhận biết được các loại đệm lót, các vật liệu làm đệm lót và
mô tả được ứng dụng của chúng;
•Về kĩ năng:
+Lựa chọn được các loại đệm lót theo yêu cầu;
+Lắp đặt được đệm lót theo yêu cầu;
+Xác định được đúng loại packing cho van điều khiển theo
chỉ định của giáo viên
+Tháo được packing và lắp đặt được packing mới.
•Về năng lực tự chủ và trách nhiệm:
+Rèn luyện thái độ nghiêm túc, cẩn thận, tỉ mỉ trong công
việc;
12/23/22 Nguyễn Thị Lan 1
4.1: VÒNG ĐỆM LÀM KÍN/GASKETS
Vòng đệm làm kín – gaskets: được sử dụng để làm kín 2 bề
mặt ghép lại với nhau.
Vòng đệm có rất nhiều loại và được làm từ nhiều loại vật liệu khác
nhau để phù hợp với đặc tính quá trình, phạm vi áp suất và
nhiệt độ.
Vì vòng đệm thường được sử dụng nhiều để làm kín các mặt bích
cho nên phải tìm hiểu về mặt bích trước tiên.
12/23/22 Nguyễn Thị Lan 2

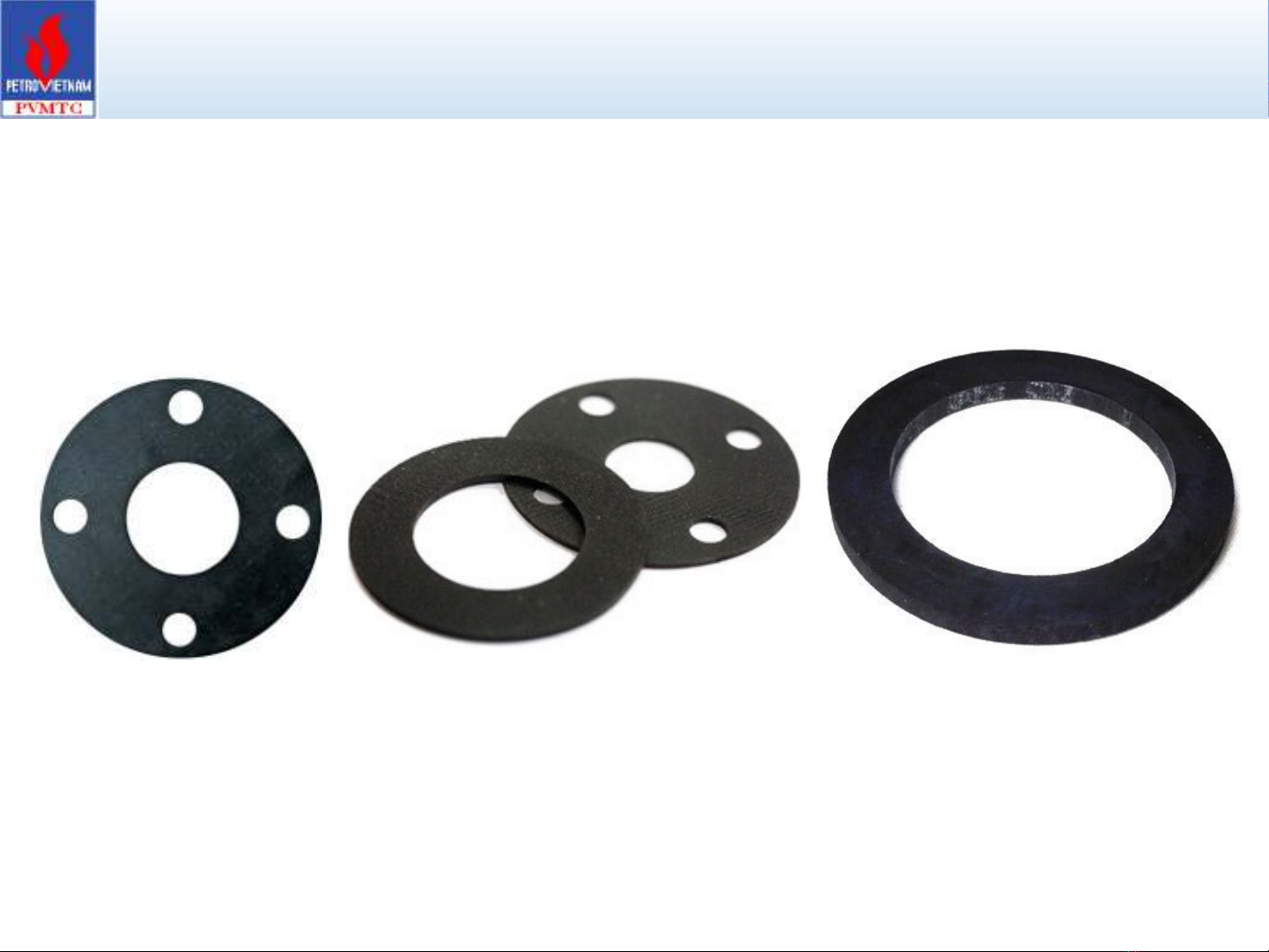

EPDM full face Gasket Rubber Gasket
4.1: VÒNG ĐỆM LÀM KÍN/GASKETS
4.1.1. Các loại mặt bích – Flanges
Ø Mặt bích là thiết bị được sử dụng để kết nối đường ống công
nghệ với van. Mặt bích được lắp đặt và có thể tháo rời.
ØMặt bích được phân loại theo cấp áp suất dựa trên tiêu chuẩn
ASME.
ØASME là viết tắt của American Society of Materials
Engineers Standard - Hiệp hội Kĩ sư Cơ khí của Hoa Kỳ.
12/23/22 Nguyễn Thị Lan 3
4.1: VÒNG ĐỆM LÀM KÍN/GASKETS
4.1.1. Các loại mặt bích – Flanges
ØMặt bích bằng thép và gang đúc được phân loại theo cấp áp
suất như sau:
12/23/22 Nguyễn Thị Lan 4
Thép (Forged
Steel)
Gang đúc (Cast
Iron)
Class 150 Class 25
Class 300 Class 125
Class 400 Class 250
Class 600 Class 800
Class 900
Class 1500
Class 2500

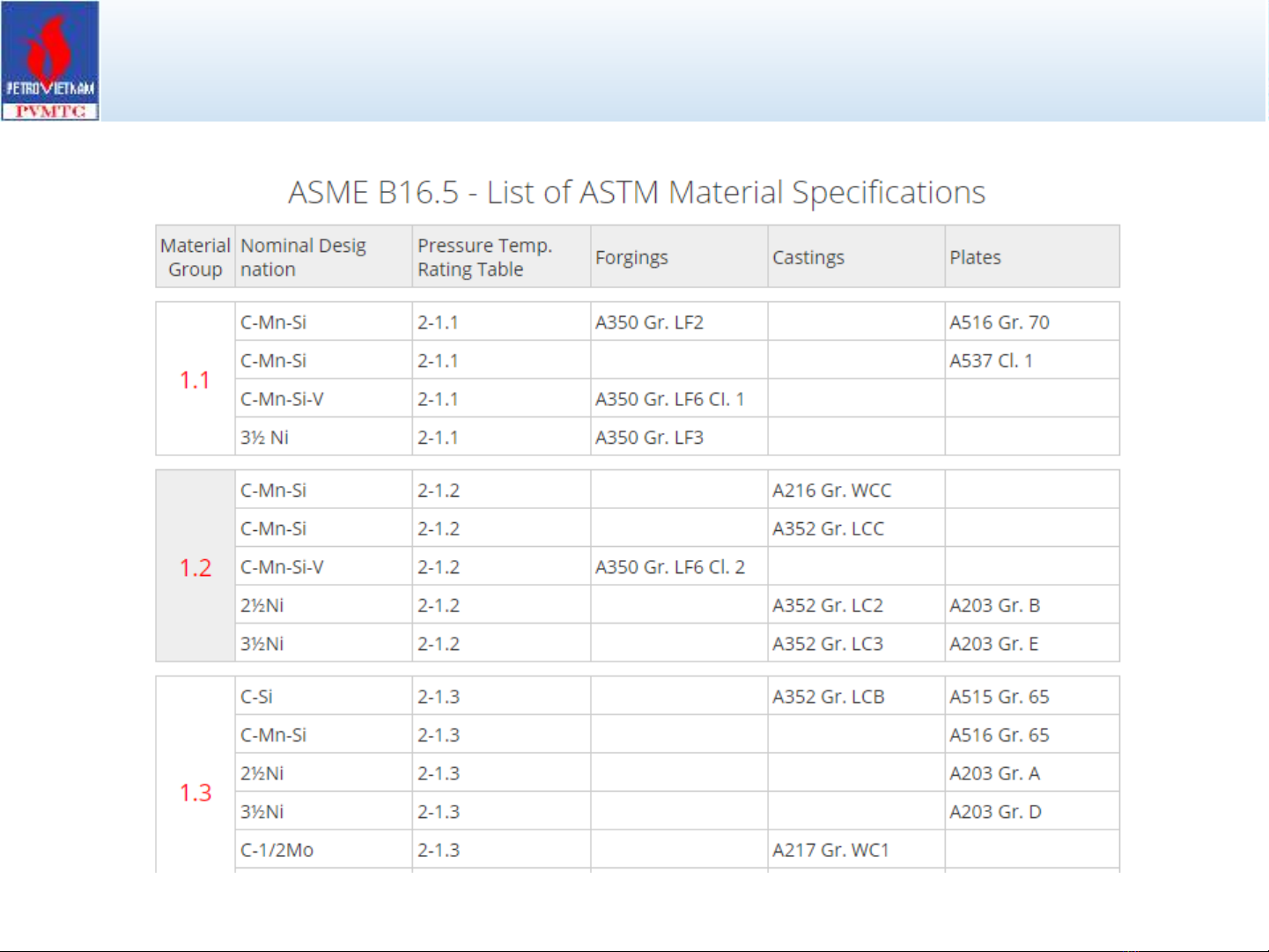

ASME 16.5 - BẢNG THÔNG SỐ VẬT LIỆU MẶT BÍCH
THEO ASTM
12/23/22 Nguyễn Thị Lan 5
