Bài giảng Mạch điện: Chương 3 - Mạch xác lập điều hòa

Nghiên cứu về các mạch điện xoay chiều là một phần không thể thiếu trong lĩnh vực kỹ thuật điện. Chương này tập trung vào việc phân tích các "mạch xác lập điều hòa", một trạng thái vận hành ổn định nơi các đại lượng điện biến thiên theo quy luật hình sin. Việc hiểu rõ các khái niệm cơ bản như quá trình điều hòa, "dòng điện xoay chiều", "điện áp", tần số, biên độ và đặc biệt là "góc lệch pha" là nền tảng để nắm bắt hoạt động của hệ thống điện phức tạp. Để đơn giản hóa việc tính toán trong các "mạch RLC" với các đại lượng hình sin, phương pháp "số phức" được giới thiệu như một công cụ toán học hiệu quả, cho phép biểu diễn và giải quyết các bài toán mạch điện một cách trực quan và mạch lạc. Mục tiêu là cung cấp cái nhìn toàn diện về cách phân tích và mô tả các đại lượng điện trong chế độ xác lập điều hòa.

Sinh viên ngành kỹ thuật điện, điện tử và các ngành liên quan cần kiến thức về phân tích mạch điện xoay chiều.

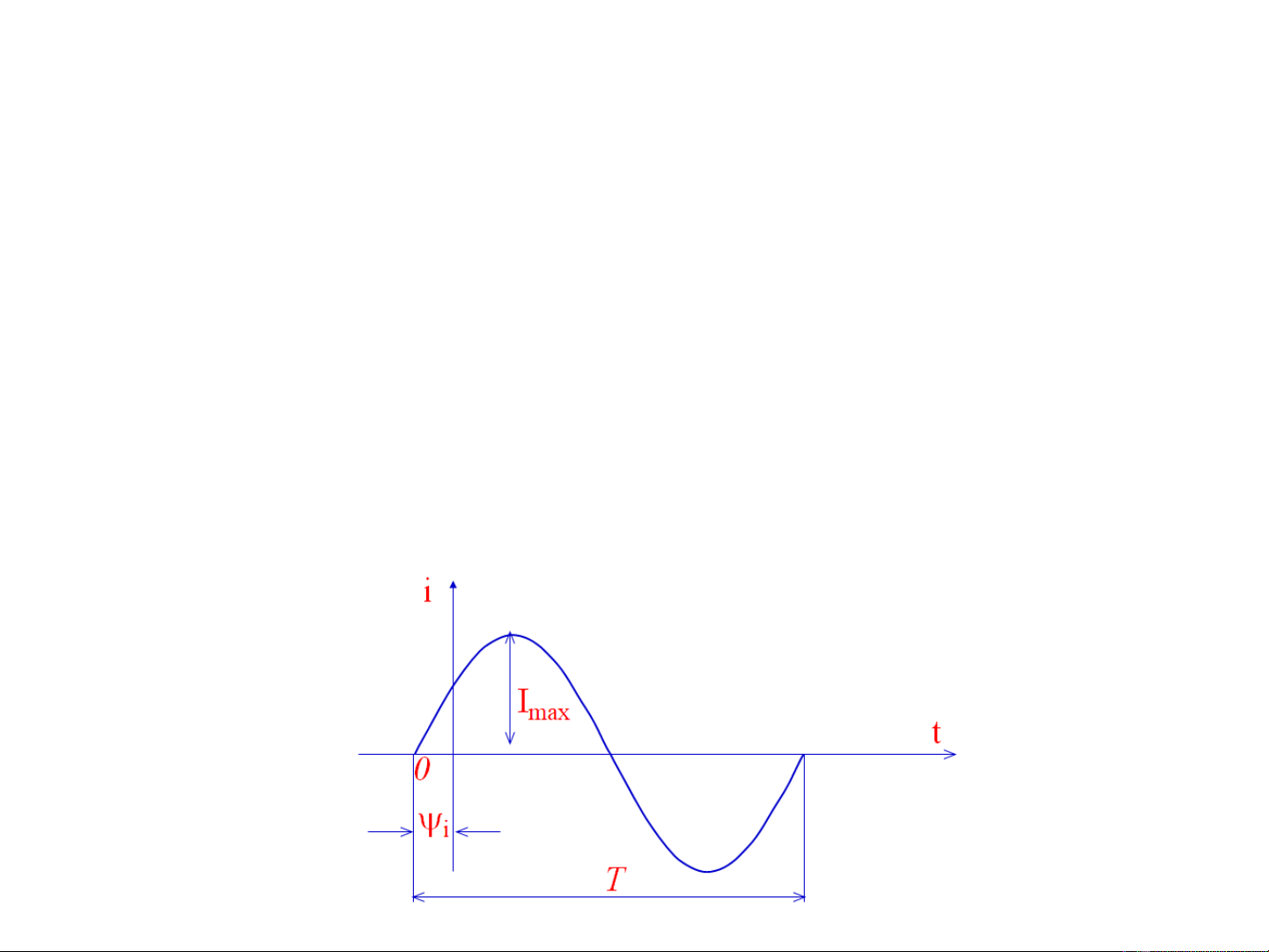

Chương này trình bày các khái niệm cơ bản và phương pháp phân tích cho "mạch xác lập điều hòa", vốn là trọng tâm trong kỹ thuật điện. Mở đầu bằng việc định nghĩa "quá trình điều hòa" và các tham số đặc trưng của "dòng điện xoay chiều" và "điện áp" hình sin, bao gồm trị số tức thời, biên độ, chu kỳ, tần số, tần số góc và góc pha. Đặc biệt, khái niệm "góc lệch pha" giữa các đại lượng điều hòa được nhấn mạnh, cùng với các ví dụ minh họa về cách tính toán và biểu diễn đồ thị. Chương cũng giới thiệu về "trị số hiệu dụng" của các hàm điều hòa, một đại lượng quan trọng trong việc đánh giá công suất và năng lượng trong mạch xoay chiều. Điểm nổi bật của chương là việc giới thiệu phương pháp "biểu diễn đại lượng điều hòa bằng số phức". Đây là một công cụ toán học mạnh mẽ giúp đơn giản hóa việc phân tích các "mạch RLC" phức tạp trong chế độ xoay chiều. Các dạng khác nhau của "số phức" (đại số, cực, mũ, lượng giác) và các phép toán cơ bản trên chúng được trình bày chi tiết, cùng với công thức Euler. Cách chuyển đổi từ đại lượng điều hòa sang "số phức" (biên độ phức và hiệu dụng phức) và các quy tắc đạo hàm, tích phân trong miền "số phức" cũng được giải thích, hỗ trợ hiệu quả cho việc giải các bài toán mạch. Cuối cùng, chương bắt đầu đi sâu vào quan hệ giữa "dòng điện" và "điện áp" trên các phần tử cơ bản của mạch như điện trở thuần, đặt nền tảng cho việc phân tích mạch đầy đủ hơn. Kiến thức này là cực kỳ quan trọng cho sinh viên và kỹ sư điện để thiết kế, vận hành và khắc phục sự cố trong các hệ thống điện thực tế.
