Bài giảng "Nạp môi chất lạnh điều hoà không khí 1 khối" nhằm giúp người học trình bày đúng quy trình nạp môi chất lạnh trên máy điều hòa không khí 1 khối; nạp được môi chất lạnh máy điều hòa không khí 1 khối đảm bảo yêu cầu kỹ thuật;... Mời các bạn cùng tham khảo bài giảng!

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Bài giảng Nạp môi chất lạnh điều hoà không khí 1 khối

BỘ QUỐC PHÒNG TRƯỜNG CAO ĐẲNG NGHỀ SỐ 4 BÀI GIẢNG NẠP MÔI CHẤT LẠNH ĐIỀU HOÀ KHÔNG KHÍ 1 KHỐI GIÁO VIÊN GIẢNG DẠY: NGUYỄN HỮU HÒA

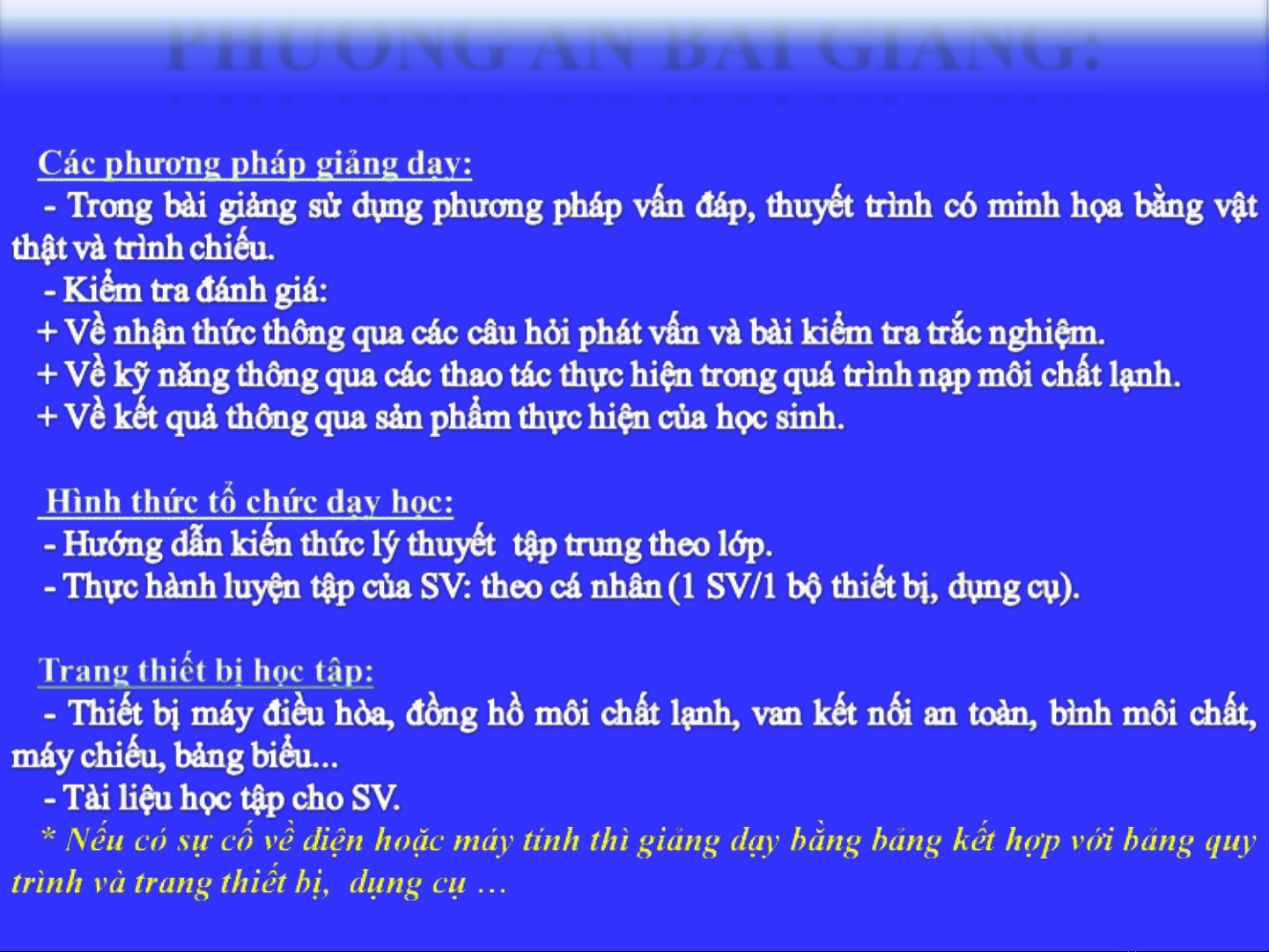

PHƯƠNG ÁN BÀI GIẢNG:

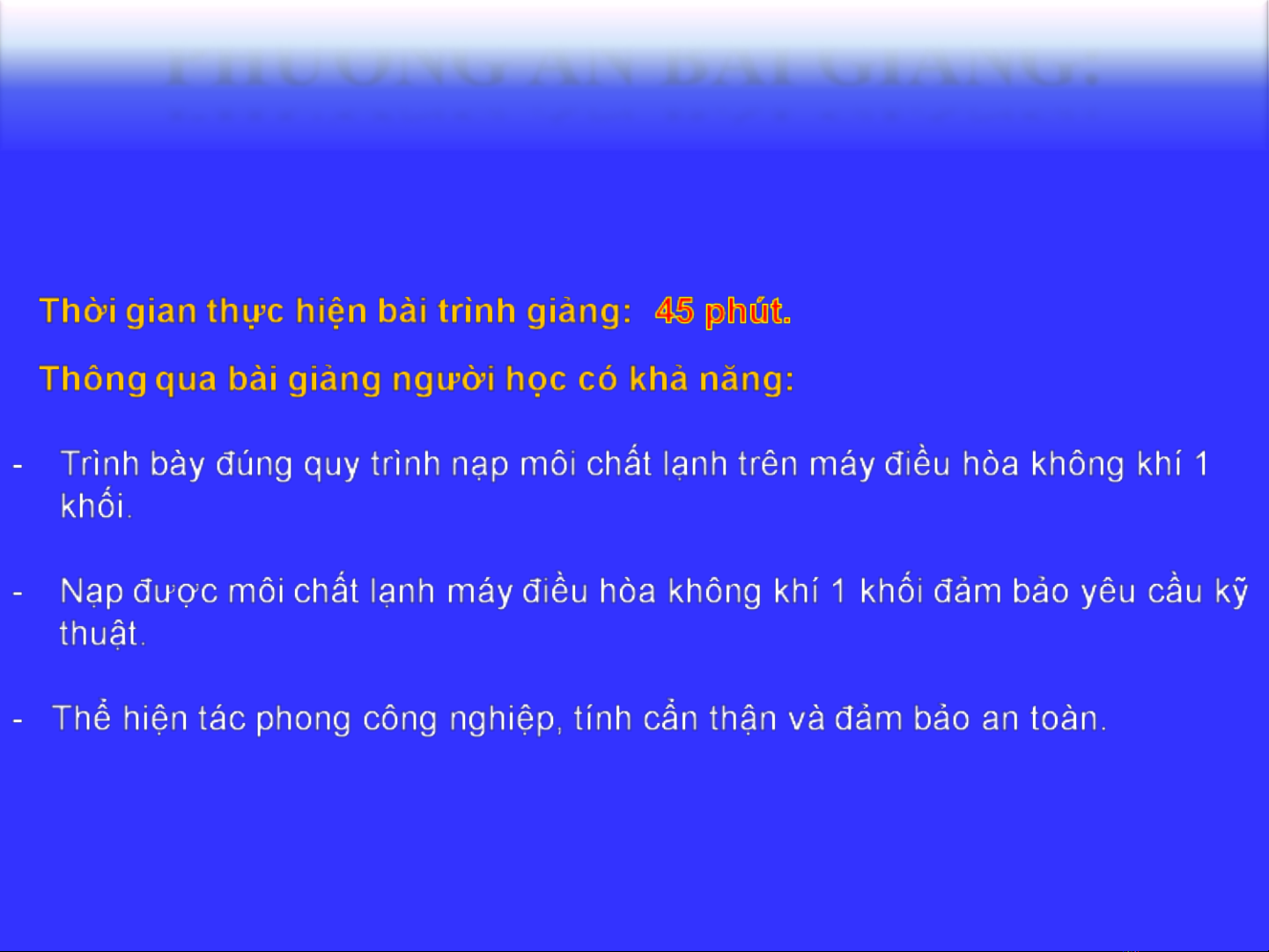

PHƯƠNG ÁN BÀI GIẢNG:

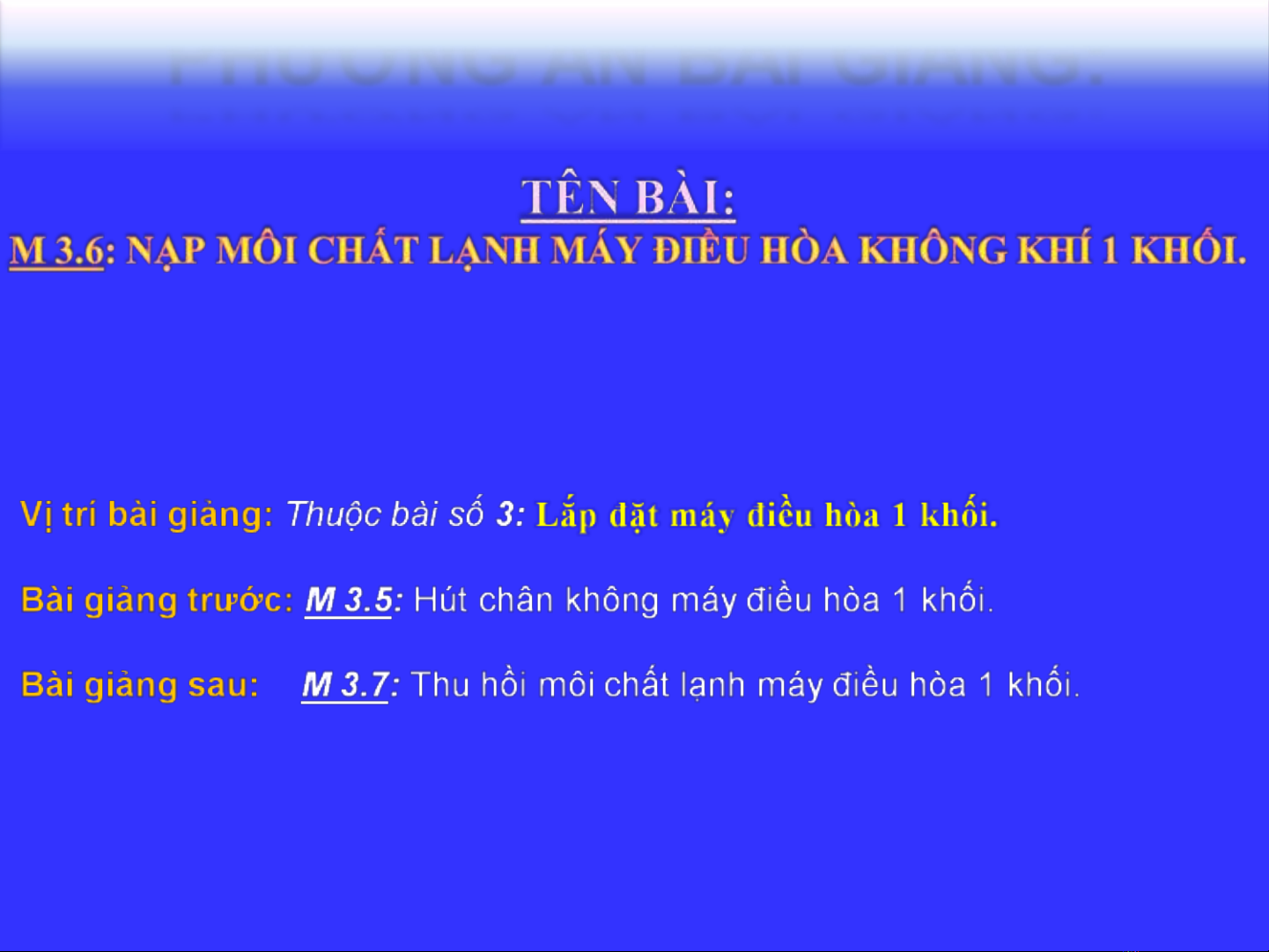

PHƯƠNG ÁN BÀI GIẢNG:
BÀI M3.6: NẠP MÔI CHẤT LẠNH MÁY ĐIỀU HÒA KHÔNG KHÍ 1 KHỐI NỘI DUNG Bước 1: Kiểm tra thông số ban đầu. Bước 2: Nạp môi chất lạnh. Bước 3: Kiểm tra thông số làm việc. Bước 4: Tháo kết nối và tắt máy.
BÀI M3.6: NẠP MÔI CHẤT LẠNH MÁY ĐIỀU HÒA KHÔNG KHÍ 1 KHỐI A. LÝ THUYẾT Van dịch vụ cao áp TB Ngưng tụ Tiết lưu Máy nén Van dịch vụ thấp áp TB bay hơi
BÀI M3.6: NẠP MÔI CHẤT LẠNH MÁY ĐIỀU HÒA KHÔNG KHÍ 1 KHỐI A. LÝ THUYẾT Thấp áp Cao áp Lo Va Re Hi
BÀI M3.6: NẠP MÔI CHẤT LẠNH MÁY ĐIỀU HÒA KHÔNG KHÍ 1 KHỐI Van kết nối an toàn. ON OFF TB Ngưng tụ Máy Tiết lưu nén TB bay hơi
BÀI M3.6: NẠP MÔI CHẤT LẠNH MÁY ĐIỀU HÒA KHÔNG KHÍ 1 KHỐI 1. Kiểm tra các thông số ban đầu. - Tên môi chất: R22 - Khối lượng môi chất quy định trên máy: 0,70Kg R22 0.7kg - Trọng lượng chai môi chất cho sẵn: Kt = 5Kg - Khối lượng chai môi chất sau khi nạp: Ks = 5 - 0.7 = 4.3kg - Dòng điện định mức: 6.4A R22 CÂN 5KG
BÀI M3.6: NẠP MÔI CHẤT LẠNH MÁY ĐIỀU HÒA KHÔNG KHÍ 1 KHỐI - Nạp 0.5kg khi máy chưa làm việc. 2. Nạp môi chất lạnh. - Nạp 0.2kg khi máy làm việc. ≤-14 PSI TB Ngưng tụ Lo Va Re Hi Tiết lưu Máy ` nén TB bay hơi R22 CÂN 5KG
BÀI M3.6: NẠP MÔI CHẤT LẠNH MÁY ĐIỀU HÒA KHÔNG KHÍ 1 KHỐI + Mở khóa Van kết nối an toàn, van Lo, Re, Hi và van chai môi chất - Nạp 0.5kg khi máy chưa làm việc. + Khóa van Re , Lo, Hi khi chỉ số cân đồng hồ báo 4.5Kg Mở khóa Mở khóa Mở khóa Khóa Khóa khóa Mở Khóa PSI ≤-14 Mở khóa Lo Mở khóa Va Re Hi ` R22 CÂN 4.5KG 5KG
BÀI M3.6: NẠP MÔI CHẤT LẠNH MÁY ĐIỀU HÒA KHÔNG KHÍ 1 KHỐI + Bật áp to mát khởi động máy điều hòa. + Mở khóa van Re, Lo cho môi chất vào hệ thống - Nạp 0.2kg còn lại khi máy làm việc. + Khóa van Re, Lo cân báo trọng lượng bình môi chất 4.3PSI ON OFF ON OFF Áp tô mát Áp tô mát KhóaPSI Khóa PSI TB Ngưng tụ Lo Va Tiết lưu Re Hi ` R22 TB bay hơi CÂN 4.5KG 4.3KG
BÀI M3.6: NẠP MÔI CHẤT LẠNH MÁY ĐIỀU HÒA KHÔNG KHÍ 1 KHỐI + Kiểm tra dòng điện làm việc. 3. Kiểm tra thông số làm việc. + Kiểm tra áp suất bay hơi, áp suất ngưng tụ. ON OFF Áp tô mát 200A 70PSI 250 PSI TB Ngưng tụ Lo Va Tiết lưu Re Hi ` R22 TB bay hơi CÂN 4.3KG
BÀI M3.6: NẠP MÔI CHẤT LẠNH MÁY ĐIỀU HÒA KHÔNG KHÍ 1 KHỐI + Lật bình chứa về trạng thái thẳng đứng, khóa van bình chứa. + Cân bằng áp suất . 4. Tháo các thiết bị. + Tháo các kết nối . ON OFF Áp tô mát 70PSI 250 PSI TB Ngưng tụ Lo Va Tiết lưu Re Hi ` R22 TB bay hơi CÂN 4.3KG
BÀI M3.6: NẠP MÔI CHẤT LẠNH MÁY ĐIỀU HÒA KHÔNG KHÍ 1 KHỐI + Lật bình chứa về trạng thái thẳng đứng, khóa van bình chứa. + Cân bằng áp suất . 4. Tháo các thiết bị. + Tháo các kết nối . ON OFF Áp tô mát 70PSI 250 PSI 70PSI TB Ngưng tụ Lo Va Tiết lưu Re Hi ` TB bay hơi R22 CÂN 4.3KG
+ Cân bằng áp suất. ON OFF Áp tô mát Thấp áp Cao áp TB Ngưng tụ 70 PSI Khóa 70 PSI Khóa Tiết lưu Khóa Máy nén Lo Hi Va Re TB bay hơi R22 4.3KG CÂN
BÀI M3.6: NẠP MÔI CHẤT LẠNH MÁY ĐIỀU HÒA KHÔNG KHÍ 1 KHỐI + Lật bình chứa về trạng thái thẳng đứng, khóa van bình chứa. + Cân bằng áp suất . 4. Tháo các thiết bị. + Tháo các kết nối . ON OFF Áp tô mát 70PSI 70PSI TB Ngưng tụ Lo Va Tiết lưu Re Hi ` TB bay hơi R22 CÂN 4.3KG
BÀI M3.6: NẠP MÔI CHẤT LẠNH MÁY ĐIỀU HÒA KHÔNG KHÍ 1 KHỐI - Tháo van kết nối an toàn. ON OFF Áp tô mát TB Ngưng tụ Tiết lưu Máy nén TB bay hơi
BÀI M3.6: NẠP MÔI CHẤT LẠNH MÁY ĐIỀU HÒA KHÔNG KHÍ 1 KHỐI - Tắt máy. + Tắt máy, thử kín - lắp mũ van bảo vệ. - Thử kín. ON OFF ON OFF Áp tô mát Áp tô mát TB Ngưng tụ g Du n D ịc h k ín thử Tiết lưu Máy nén TB bay hơi
