Bài giảng Phân tích và thiết kế mạng: Chương 2

Vũ Chí Cường 2016

 Câu hỏi ôn tập  Các thiết bị mạng cơ bản  Làm quen với thiết bị mạng hiện đại

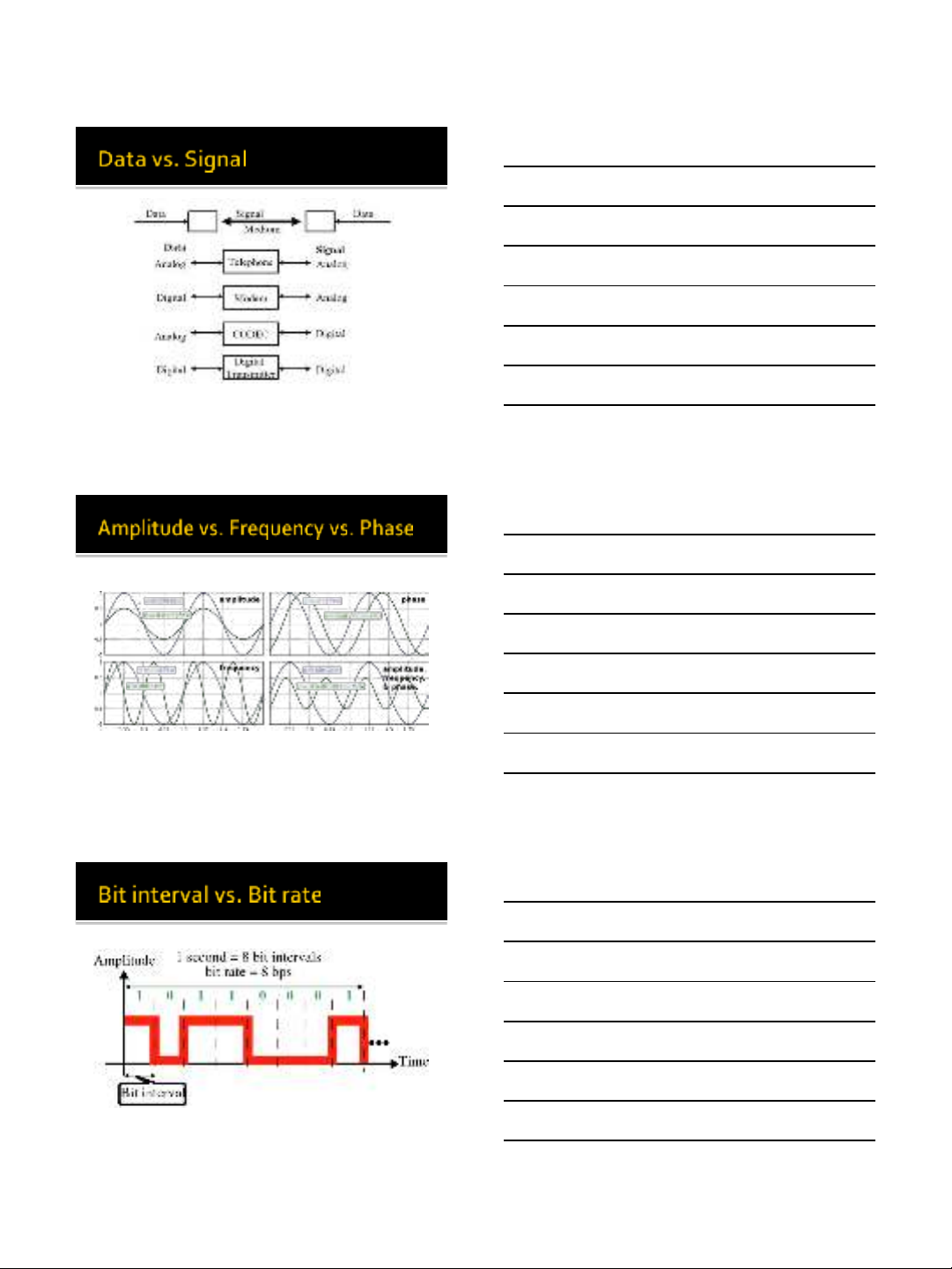

 Phân biệt dữ liệu (data) và tín hiệu (signal)?,

3/22/2017

tương tự (analog) và số (digital)?  Phân biệt chu kỳ (amplitude), tần số

(frequency), pha (phase)

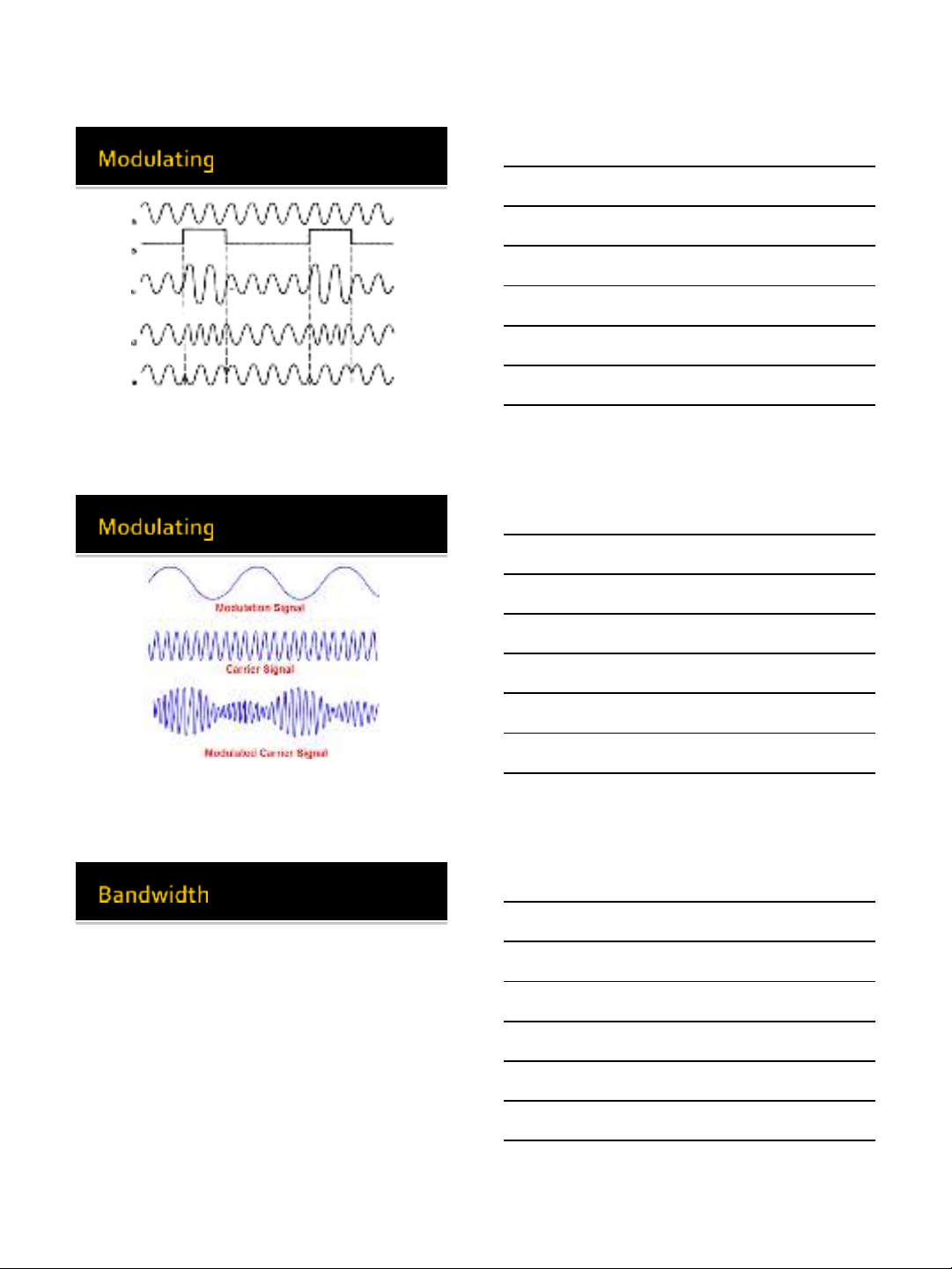

 Phân biệt Bit interval và Bit rate?  Phân biệt mã hóa (coding) và điều chế

(modulating)

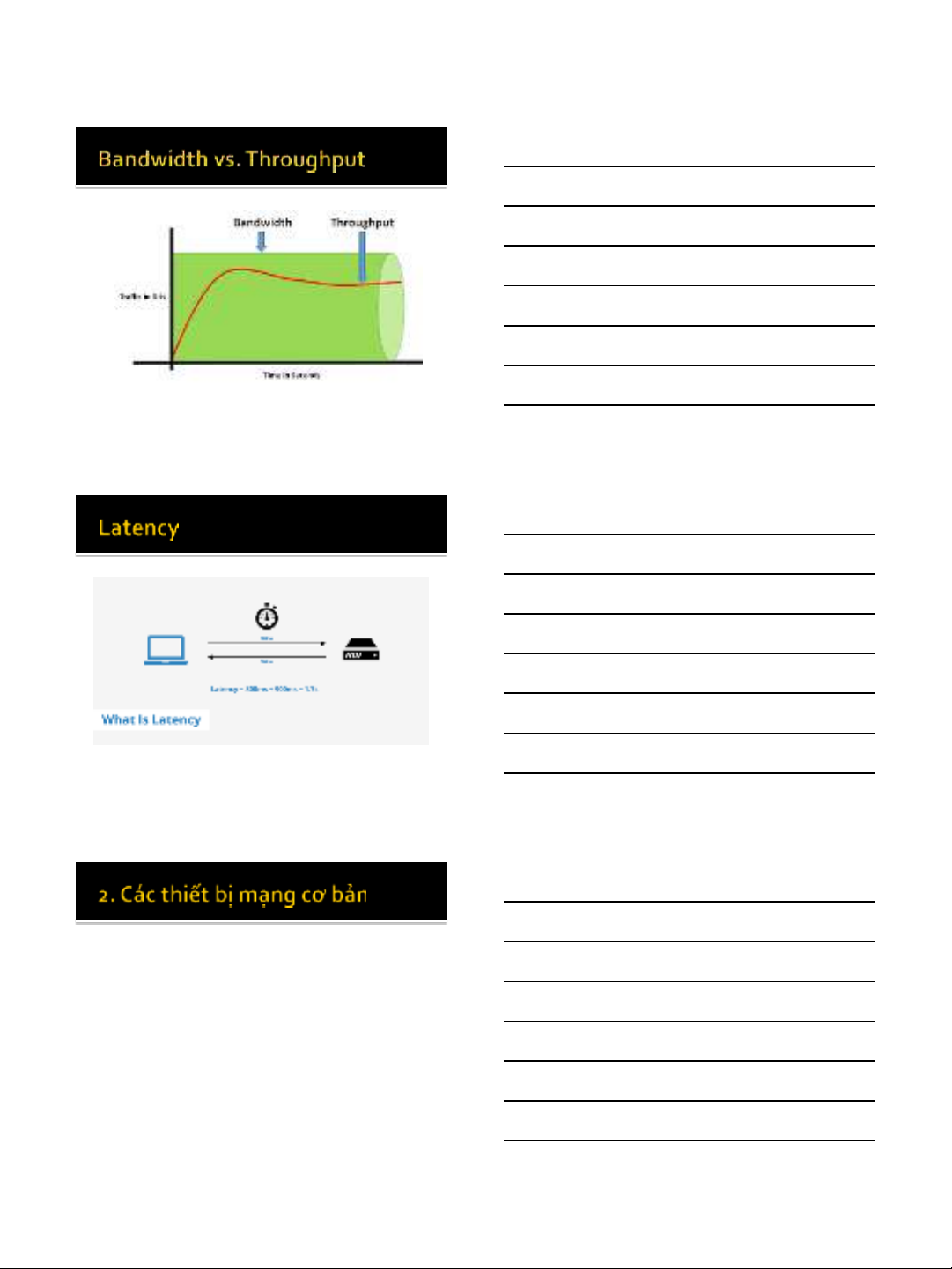

 Khái niệm Băng thông (Bandwidth)?  Khái niệm Thông lượng (Throughput)?  Khái niệm Độ trễ (Latency)?

3/22/2017

 Bandwidth in Hertz, refers to the range of frequencies in a composite signal or the range of frequencies that a channel can pass.  Bandwidth in Bits per Seconds, refers to the speed of bit transmission in a channel or link

3/22/2017

 Thiết bị truyền dẫn

 Cáp mạng (Twisted Pair, Fiber Optic)

 Thiết bị kết nối mạng

 Card giao tiếp mạng (NIC)  Bộ chuyển mạch (Switch)  Bộ tìm đường (Router)  Thiết bị đầu cuối mạng

 Máy chủ (Server)

3/22/2017

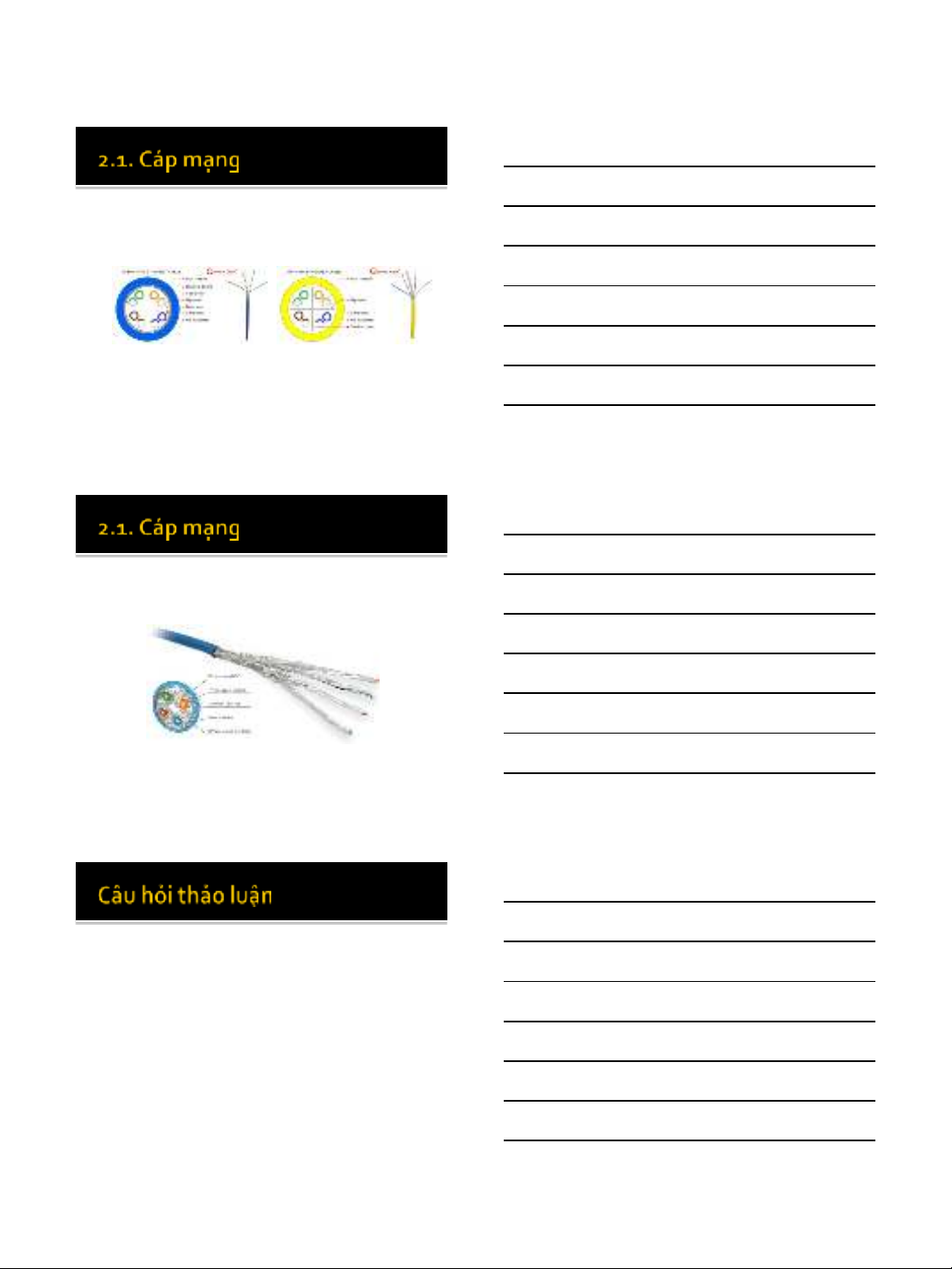

 Cáp xoắn đôi (Twisted Pair)  UTP – Unshielded Twisted Pair

 Cáp xoắn đôi (Twisted Pair)  STP – Shielded Twisted Pair

 Mục đích của xoắn đôi?  Tại sao lại có nhiều cặp đôi xoắn?

3/22/2017

 Cáp quang (Fiber Optic)

 Patch cord

 Cáp quang (Fiber Optic)

 Multimode  Single mode

3/22/2017

 Card giao tiếp mạng – NIC (Network Interface

3/22/2017

Card)

 Bộ lặp tín hiệu – Repeater  Bộ tập trung – Hub  Bộ cầu nối – Bridge  Bộ chuyển mạch – Switch  Bộ tìm đường – Router

 Phân biệt hoạt động của Hub và Switch  Sử dụng mô hình OSI để mô tả dòng dữ liệu hoạt động giữa 2 máy tính kết nối bởi các thiết bị mạng cơ bản (switch, router).

3/22/2017

 Switch  Router  Firewall  Load Balancing  Server

 Các tham số cần quan tâm

 Type: (chassis-based, fixed-configuration)  Forwarding Bandwidth: ??? Gbps  Forwarding Rate: ???Mpps  Aggregate throughput: ???= (N div 2) * (B * 2)  RAM & Flash:  MAC address table: ???k  VLAN Support: (number of VLANs)  Ports:

▪ RJ45, SFP (small form-factor pluggable) ▪ Tốc độ 10/100/1000, POE (Power of Ethernet)

3/22/2017

 Eight 10/100 Mbps Fast

Ethernet ports  Full/half-duplex for

Ethernet/Fast Ethernet speeds

 4 PoE ports, each

supporting up to 15.4W

 Store-and-forward switching scheme  1.6 Gbps switching

fabric

 MAC Address Table: 1k  Forwarding Rates: 148,800

pps per port

 16 Gigabit ports  32 Gbps switching

3/22/2017

fabric

 MAC Address Table: 8k  Forwarding Rates:

1,488,000 pps per port

 RAM Buffer: ƒƒ512 KB

 MAC Address Table: 8k  48Gbps Forwarding

Capacity

 Store-and-Forward

 8, 16, 24, or 48

10/100BASE-TX ports  1 or 2 Combo 1000BASE-

T/SFP ports  1 or 2 SFP ports  Switch Capacity:

5.6GBps – 17.6 GBps  Forwarding Rate: 4.2 -

13.1 Mpps

 MAC Address Table: 16k  Flash Memory: 32MB

 960/480 Gbps switching

capacity

 24/8 fixed 10 Gigabit

SFP+ ports

 MAC address table: 128K  VLAN: 4K static VLAN

groups

 Access Control List: 1792 ingress ACL rules, 1K egress ACL rules, 1K VLAN ACL rules

3/22/2017

 Các tham số cần quan tâm

 Interface Support

▪ ???xT1/E1 ▪ ???xGbE Copper ▪ ???xGbE Combo (Copper/Fiber) ▪ ???xGbE (SFP) ▪ ???x10GbE (SFP+)  Routing Protocols

▪ Static, RIP v1/v2 , OSPF, HSRP…

 DRAM, FLASH RAM,…

 DRAM Capacity

Default: 256 MB, Maximum: 384 MB

 Flash Memory Capacity

Default: 64 MB, Maximum: 128 MB

 Voice-over-IP (VoIP) pass-

through only

 Two 10/100 Onboard

Ethernet Ports

 One (1.1) Onboard USB

Ports

 One-up to 115.2 kbps

Console Port

 Support for T1, E1, Synchronous Serial, ISDN BRI, ADSL/2/2+, G.SHDSL, and Gigabit Ethernet interfaces

 Support for integrated IP

telephony using the Avaya IG550 Integrated Gateway  Support for application

acceleration using the Juniper Networks ISM200 Integrated Services Module

 4 fixed Gigabit Ethernet LAN

ports, and 5 PIM slots  512 MB DRAM default,

expandable to 1 GB DRAM  512 MB compact flash default,

upgradeable to 1 GB

3/22/2017

 Firewall cứng vs Firewall mềm  Các tham số cần quan tâm  Form factor: (Tower/rack)  Firewall Throughput: ???Gbps  VPN Throughput: ???Gbps  IPS Throughput: ???Mbps  Max concurrent session, Concurrent session per second : ???  Interfaces: ???x Gigabit Ethernets  Memory: ???GB

 Firewall mềm:

 Windows Firewall  ISA (Internet Security & Acceleration Server, <=2006)  TMG (Threat Management Gateway, >2010)  Smoothwall, pfSense,…

 Firewall Throughput: 8

Gbps

 VPN Throughput: 6 Gbps  IPS Throughput: 800

Mbps

 Total 10/100/1000

Interfaces (RJ-45): 10  Concurrent Sessions

(TCP): 600,000

 New Sessions/Sec (TCP):

20,000

 Các tham số cần quan tâm

 No of WAN port:

3/22/2017

 Các tham số cần quan tâm

 Type: indoor, outdoor  Radios: (5 GHz) and (2.4 GHz)  Protocol: IEEE 802.11 a/b/g/n,…  Encryption: 802.1X , TKIP/ WPA TKIP; key hashing (per-packet keying), Message Integrity Check (MIC), AES (802.11i),…

 External Antenna:  Range:

3/22/2017

 Đĩnh nghĩa

 

là một máy tính được nối mạng, có IP tĩnh, có năng lực xử lý cao trên đó cài đặt các phần mềm để phục vụ cho các máy tính khác (máy trạm) truy cập để yêu cầu cung cấp các dịch vụ và tài nguyên.

 Phân loại

 Máy chủ quản lý hệ thống miền - Domain controller Server  Máy chủ dùng chia sẻ tập tin - File server  Máy chủ Web – Web Server  Máy chủ cơ sở dữ liệu – Database Server  Máy chủ FTP – FTP Server  Máy chủ thư điện tử – SMTP server  Máy chủ DNS – DNS Server  Máy chủ DHCP – DHCP Server  Máy chủ ứng dụng – Applications Server  Máy chủ in – Printer Server  Máy chủ Proxy  …

 Phân loại hình thức

 Máy chủ Tower  Máy chủ Rack

 Các tính năng quan trọng  Mainboard, RAM, HDD  CPU: Xeon, Opteron  Redundant Hot Plug: Power, HDD  RAID controller

▪ (Redundant Arrays of Inexpensive Disks):

 Intel® Xeon® Processor E5- 2609 (10M Cache, 2.40 GHz, 6.40 GT/s Intel® QPI)

 Memory 1x4GB PC3-10600

DDR3-1333 2Rx4 LP

 Hard Drive Up to 16TB 2.5" or

18 TB3.5" SAS/SATA

 IBM DVD RW Multi-Burner

UltraSlim SATA

 Graphic Memory 16MB  Network interface4 x 1GBe
