THIẾT KẾ VÀ BÓC TÁCH CHI TIẾT VỚI AUTOCAD
Bài 2: Các kỹ năng vẽ cơ bản- Cách thiết kế một bản vẽ kỹ thuật.
MUL317 – Autocad 2D Bài 2
MUL – Thiết kế và bóc tách chi tiết với Autocad
Nội dung bài học
Thiết lập bản vẽ theo tỷ lệ
Thiết lập vùng chọn, dây chéo
Thao tác sử dụng các công cụ điều hƣớng bản vẽ và
hỗ trợ Grid và Snap
Các kỹ năng vẽ cơ bản
Cách thiết kế chi tiết bản vẽ
2

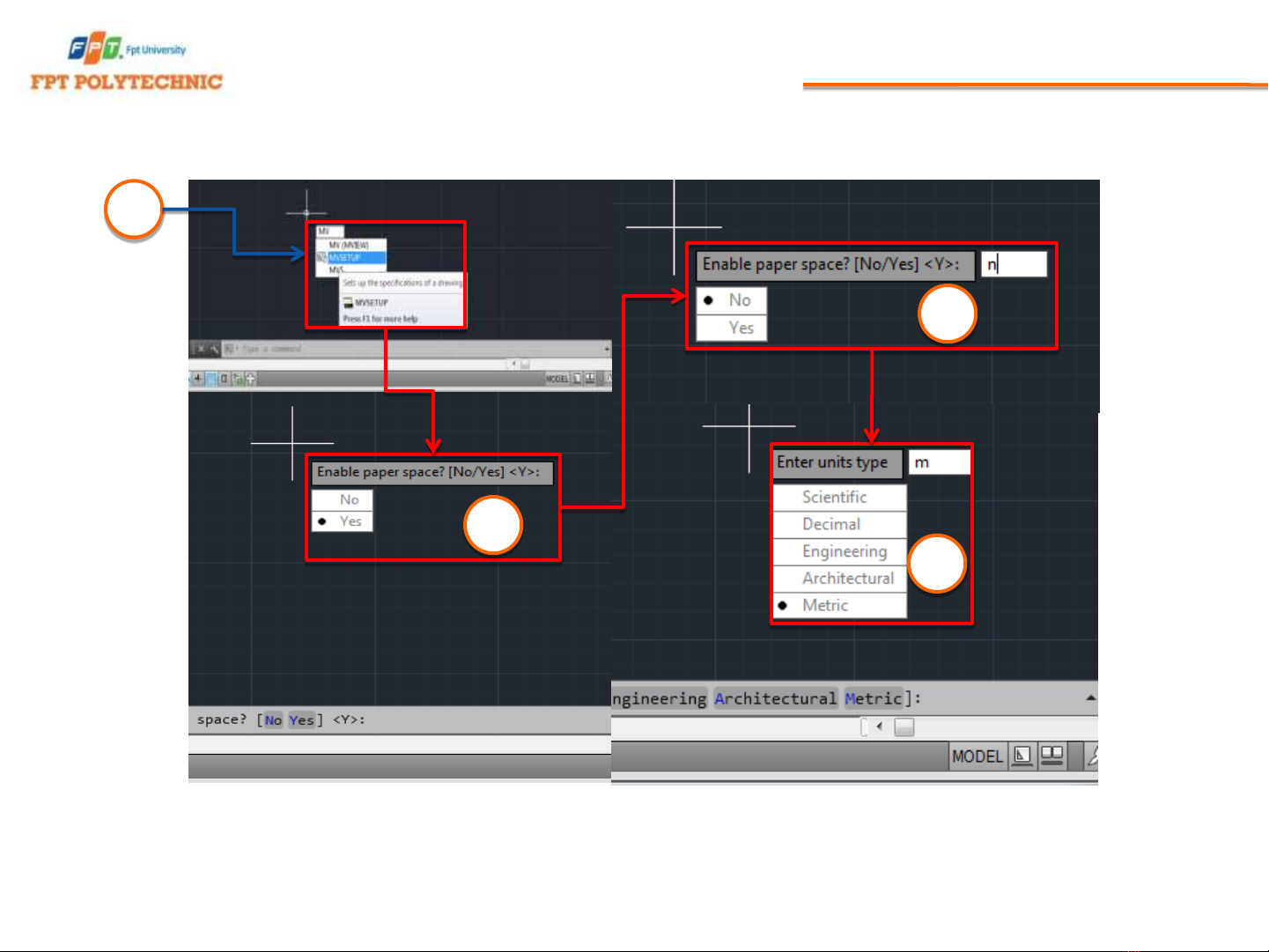

THIẾT LẬP BẢN VẼ THEO TỶ LỆ
1
3
2
4
- Lập bản vẽ theo tỷ lệ 1/100 ( vd: 1cm = 10mm; 10cm – 100mm…)

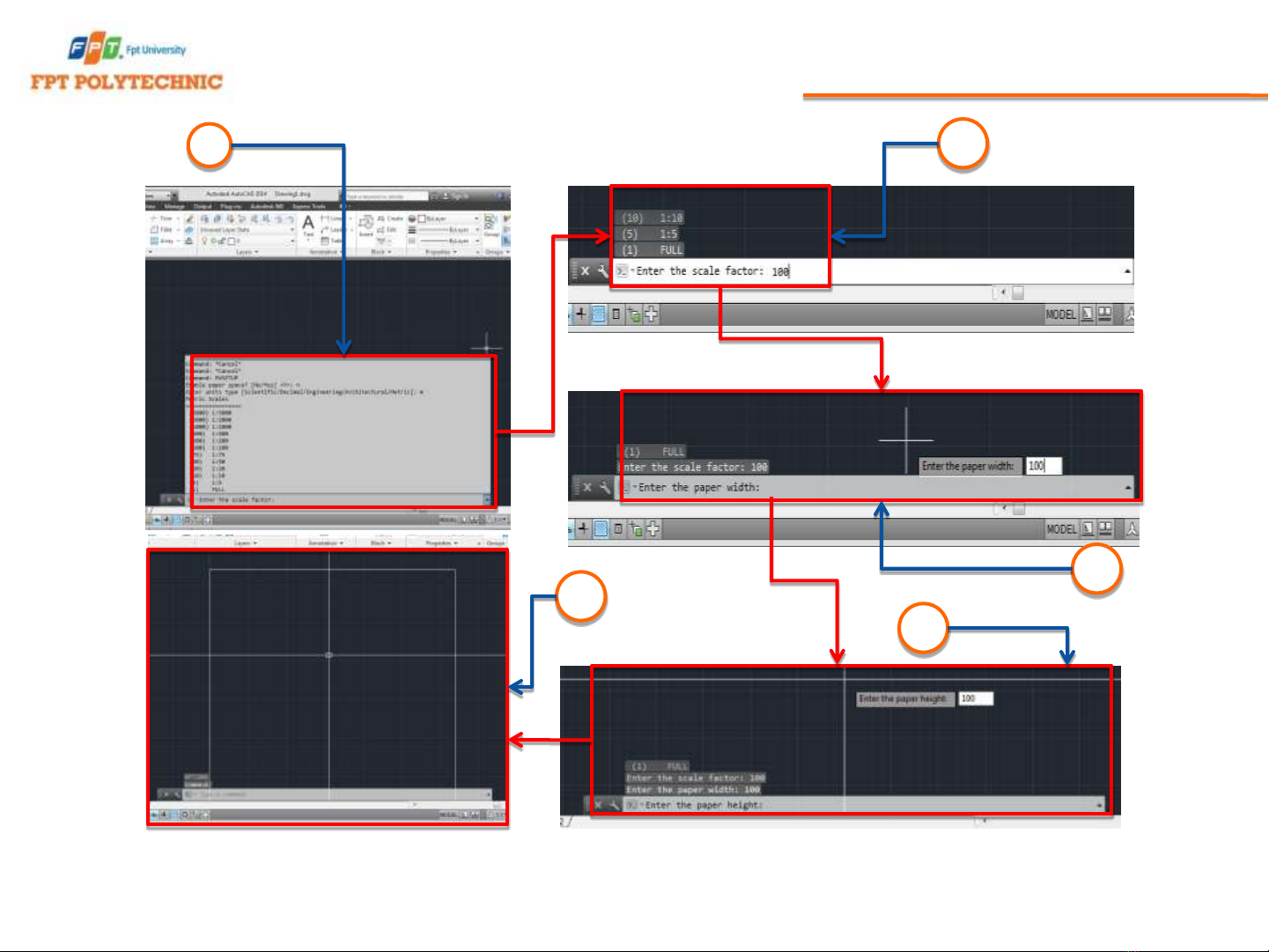

THIẾT LẬP BẢN VẼ THEO TỶ LỆ
5 6
7
9
8
- Lập bản vẽ theo tỷ lệ 1/100 ( vd: 1cm = 10mm; 10cm – 100mm…)

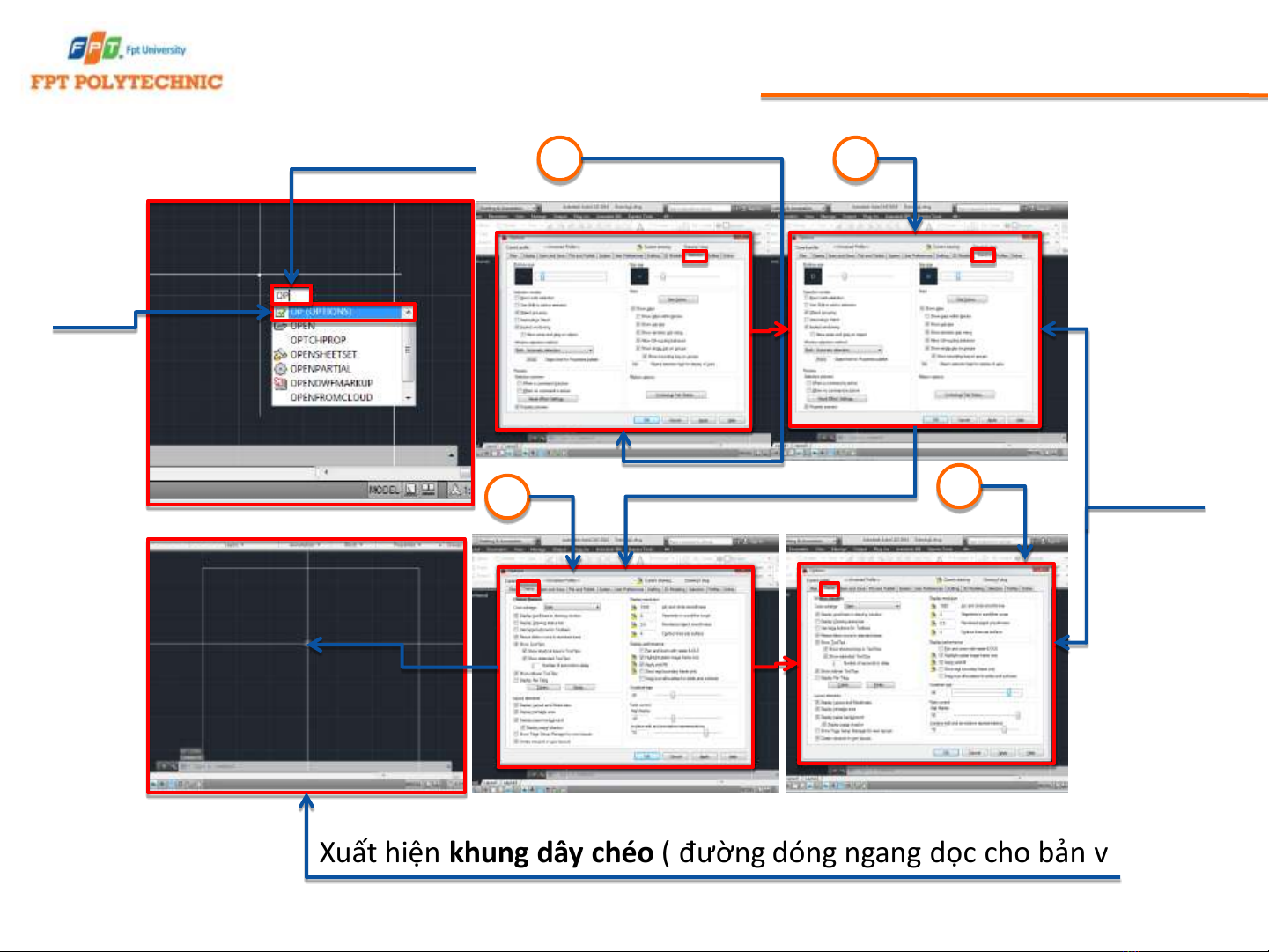

THIẾT LẬP VÙNG CHỌN DÂY CHÉO
Nhập lệnh tắt OP
Bảng cuộn
1 2
Nhập lệnh tắt OP hiện bảng Option
4
3
Xuất hiện khung dây chéo ( đường dóng ngang dọc cho bản vẽ)
CÁCH MỞ CÔNG CỤ ĐIỀU HƢỚNG BẢN VẼ
Chọn tab View hiện bảng ribbon trong không gian làm việc Drafting&Annotation
6 8
1
9
x
2 3 4 5
7
10
Nhóm lệnh hay dùng trong thiết kế - điều hƣớng bản vẽ
• Nhóm lệnh sao chép, di chuyển, phóng to thu nhỏ… • Co, Cp – Copy : Sao chép đối tƣợng • M – Move : Di chuyển đối tƣợng • Ro – Rorate : Xoay đối tƣợng • P – Pan : Di ch uyển tầm nhìn trong model (
có thể dùng con lăn chuột nhấn giữ)
• Z – Zoom : Phóng to thu nhỏ tầm nhìn
THAO TÁC SỬ DỤNG CÁC CÔNG CỤ ĐIỀU HƢỚNG BẢN VẼ
Lệnh Zoom (dùng để phóng to, thu nhỏ vùng làm việc bản vẽ. Đƣợc sử dụng rất nhiều trong quá trình vẽ thiết kế)
1
3 4 2
5
6
THAO TÁC SỬ DỤNG CÁC CÔNG CỤ ĐIỀU HƢỚNG BẢN VẼ
Lệnh Pan (dùng để dịch chuyển vùng làm việc bản vẽ. Được sử dụng rất nhiều trong quá trình vẽ thiết kế)
1
2
5
3
4
6
SỬ DỤNG CÁC THIẾT BỊ HỖ TRỢ BẢN VẼ GRID VÀ SNAP
* Các nút trên thanh trạng thái:
Grid Display
5 6 1 4
Object Snap
- Grid (đƣờng lƣới ) làm cho các khung trong Autocad trông giống nhƣ tờ giấy. Có thể điều chỉnh kích thƣớc của lƣới và khoảng cách giữa các đƣờng chính của nó để mô phỏng nhiều loại giấy.
- Object Snap (lệnh tắt F3) là bảng công cụ dùng để chọn các bắt điểm tự động bắt đầu và kết thúc trong khi vẽ một cách chính xác tại nút giao nhau của các đƣờng lƣới.
2 3
THỰC HÀNH BẢN VẼ SỬ DỤNG GRID VÀ SNAP
* Click vào nút New trên thanh công cụ Quick Access
1
2
3
4
5
* Chọn khuân mẫu acad.dwt ( hoăc khuân mẫu acadiso.dwt theo hệ mét) từ hộp thoại Select template và Click Open.
THỰC HÀNH BẢN VẼ SỬ DỤNG GRID VÀ SNAP
biểu tượng
1
2
3
•Chọn Use Icons để hiện các biểu tượng hình • Click vào Setting để hiện bảng Drafting Setting • Chọn Snap and Grird và click bật Snap on (F9) và Grid on (F7) rồi kết thúc chọn OK
4
Điều chỉnh độ dày đƣờng Line trong thiết lập mặc định Lineweight
1 2
3
4
- Để kích thƣớc đƣờng Line to hơn và dễ nhìn hơn (vì Lineweight mặc định quá mỏng – khi tạo lƣới sẽ khó nhìn) cần thực hiện : + Click chuột phải vào biểu tƣợng Show/Hide Lineweight , chọn Settings từ menu ngữ cảnh – hiện bảng Lineweight Settings. + Mở danh sách sổ xuống Default , chọn 0.016 hoặc 0.40 mm và click OK - Lúc này đƣờng vẽ sẽ dày hơn và nhìn thấy tốt hơn đối với đƣờng lƣới.
CHỈNH BẮT ĐIỂM SNAP
2
3
1
4
1
- Drafting Setting - Object Snap là bảng dùng để chọn các bắt điểm trong khi vẽ một cách chính xác. Tích lựa chọn vào các ô bắt điểm rồi click OK
CHỌN BẮT ĐIỂM SNAP
1
C
2
2
- Mở Drafting Setting chọn Object Snap và bật Endpoint Midpoint để thiết lập bản vẽ bắt điểm một cách chính xác. Tích lựa chọn vào các ô bắt điểm rồi click OK
2
THỰC HÀNH VỚI CHỌN BẮT ĐIỂM ENDPOINT VÀ MIDPOINT
1 4
5
2
3
6
- Sử dụng lệnh Rectangle và Line để vẽ thực hành bắt điểm Endpoint và Midpoint
CÁC LỆNH VÀ KỸ NĂNG VẼ CƠ BẢN – Vẽ các đƣờng và hình chữ nhật
-Tắt tất cả các trạng thái bật tắt trên thanh trạng thái ứng dụng. Trạng thái bật tắt đƣợc bật màu xanh khi chúng đang mở và xuật hiện màu xám khi tắt.
1
2
4
3
Chọn Turning on time- sensitive right- click để vẽ hiệu quả hơn
1 3
4
2
–
5
6 -Mở Menu Application và click nút Options ở phía dƣới - hộp thoại Options xuất hiện Click vào tab User Preferences chọn Right-Click Customization – hộp thoại Right-Click Customization xuất hiện chọn Turn on time-sensitive right-click - click Apply & Close. Kết thúc click OK trong 7 hộp thoại Options.
CÁC LỆNH VÀ KỸ NĂNG VẼ CƠ BẢN – Vẽ các đƣờng và hình chữ nhật
1 2
5
3
-Sử dụng lệnh Rectangle vẽ hình vuông và hình chữ nhật (lệnh tắt REC) Lệnh Rectangle vẽ hình chữ nhật – Click 2 điểm góc đối diện trên Canvas. Lệnh tự động chấm dứt khi hình chữ nhật đƣợc vẽ.
4
Lệnh Rectangle
1
1
1
- Nhấn Enter để lặp lại lệnh cuối cùng – Lần này chú ý đến các đƣờng dẫn trong cửa sổ dòng lệnh: Specify First corner point or (Chamfer/ Elevation/ Fillet/Thickness / Width): -Có thể sử dụng bất kỳ các tùy chọn đƣợc liệt kê trong dấu ngoặc trƣớc khi vẽ hình chữ nhật ( trƣờng hợp minh họa trên ta để tùy chọn mặc định). - Click vào điểm góc đầu tiênrong cửa sổ tài liệu. Một dòng nhắc mới xuất hiện: -Specify First corner point or ( Area/ Dimesions/ Rotation):
Lệnh Rectangle – Bƣớc thực hiện các lệnh tùy chọn
1
2
•Gõ nhập Rectang và nhấn phím cách . Gõ nhập F – Enter để thực hiện các tùy chọn Fillet. Hiện dòng nhắc lệnh : •Specifi fillet rarius for rectangles <0.000>: • Đánh thông số bo góc
Tìm hiểu Lệnh vẽ Elipse
1 2
5
3
4
* Lệnh Elipse vẽ hình bầu dục khép kín (Lệnh tắt EL)
Tìm hiểu Lệnh đổ vật liệu trong bản vẽ
4
1
2
3
* Lệnh Hatch đổ vật liệu (Lệnh tắt H)
Nhóm lệnh vẽ hình cơ bản dùng nhiều trong vẽ thiết kế
Lệnh
Phím tắt
Công dụng
LINE
L
Vẽ đường thẳng
CIRCLE
C
Vẽ hình tròn
ARC
A
Vẽ đường cung tròn
POLYLINE
PL
Vẽ đa tuyến (đường thằng, đường cung tròn liên tiếp không tách đối tượng)
RECTANG
REC
Vẽ hình vuông
POLYGON
POL
Đa giác đều
ELLIPSE
EL
Sao chép song song
1
HƯỚNG DẪN ĐỌC BẢN VẼ VÀ CÁCH VẼ BÓC TÁCH BẢN VẼ CHI TiẾT ĐỒ
HƯỚNG DẪN ĐỌC BẢN VẼ VÀ CÁCH VẼ BẢN VẼ MẶT BẰNG
HƯỚNG DẪN ĐỌC BẢN VẼ VÀ CÁCH VẼ CHI TiẾT
HƯỚNG DẪN ĐỌC BẢN VẼ VÀ CÁCH VẼ CHI TIẾT
MUL – Thiết kế và bóc tách chi tiết với Autocad
Kết thúc bài học
Biết thiết lập bản vẽ theo tỷ lệ
Biết thiết lập vùng chọn, dây chéo
Biết thao tác sử dụng các công cụ điều hƣớng bản vẽ
