THIẾT KẾ VÀ BÓC TÁCH KỸ THUẬT VỚI AUTOCAD
Bài 5: Nhóm lệnh trong Modify và cách tạo bảng
MUL317 – Autocad 2D Bài 5
MUL – Thiết kế và bóc tách Kỹ thuật với Autocad
Nội dung bài học
Tìm hiểu nhóm lệnh trong Modify
Các bước thực hành lệnh Break, Extend,Trim, Blend
Curves, Fillet, Join, Chamfer.
Lệnh Spline
Tạo bảng lệnh
2

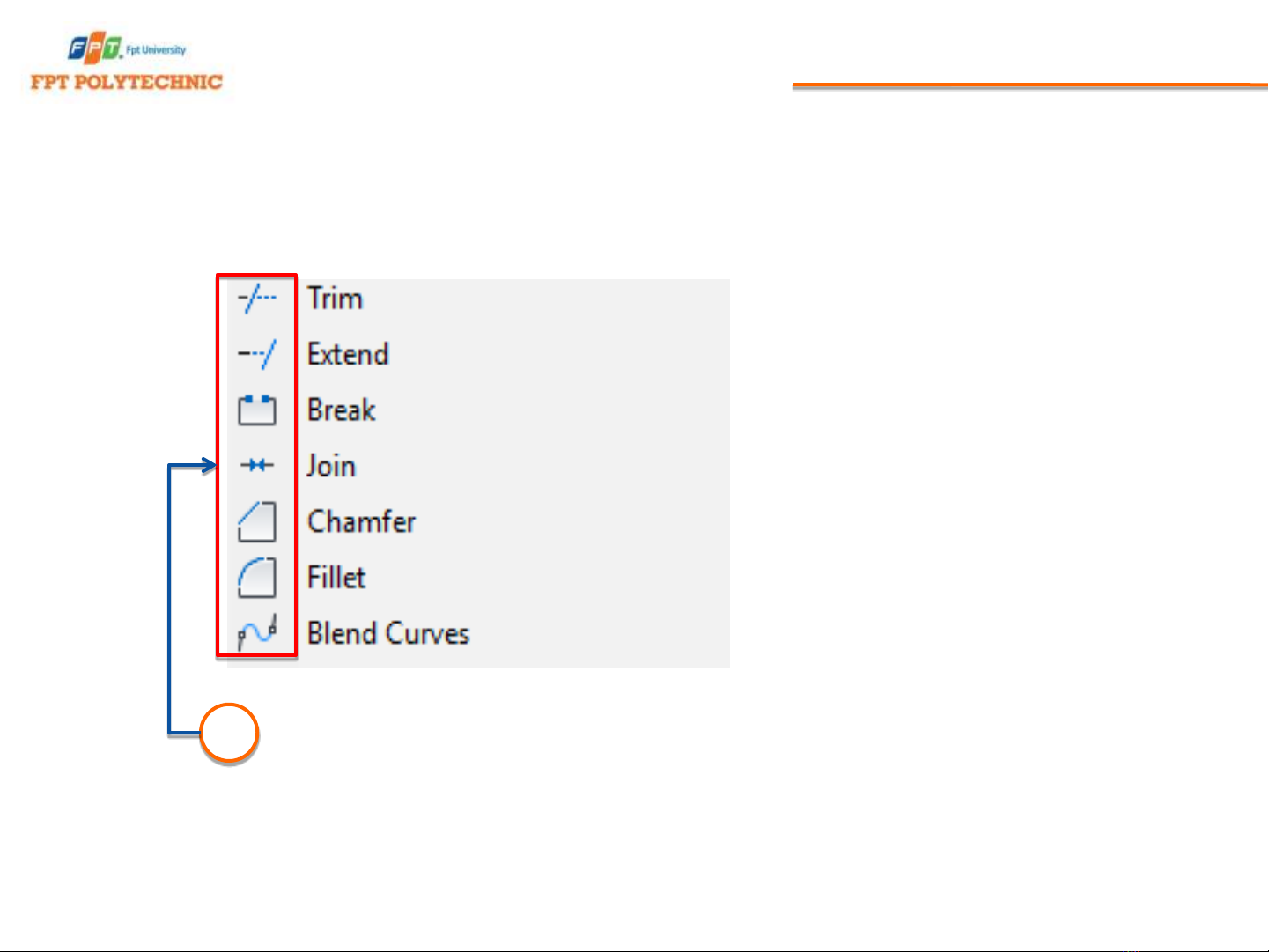

NHÓM LỆNH TRONG MODIFY
Nhóm lệnh : Tr – Cắt, xén đối tượng Ex – kéo dài đối tượng Br – Xén 1 phần đoạn thẳng giữa 2 điểm chọn J – Nối liền các đối tượng thành 1 đối tượng Cha – Vát mép các cạnh F – Bo tròn các góc Blend – nối các các đối tượng bằng 1 đường dẫn tự do
1

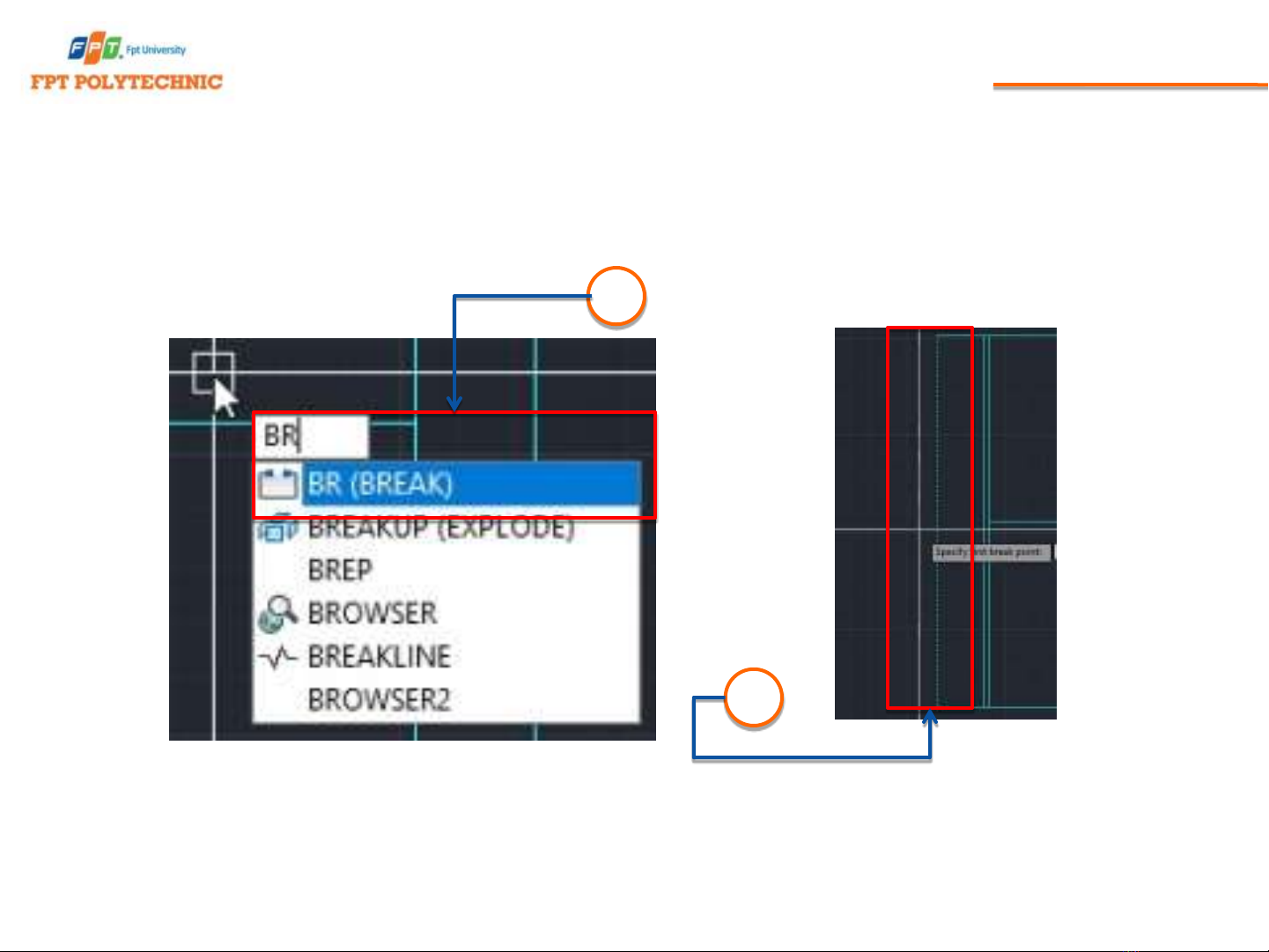

Sử dụng khối lệnh để vẽ bộ bàn ghế sofa Lệnh Break (Br) Nhập lênh tắt Br
Chọn đối tượng
LỆNH BREAK
1
2

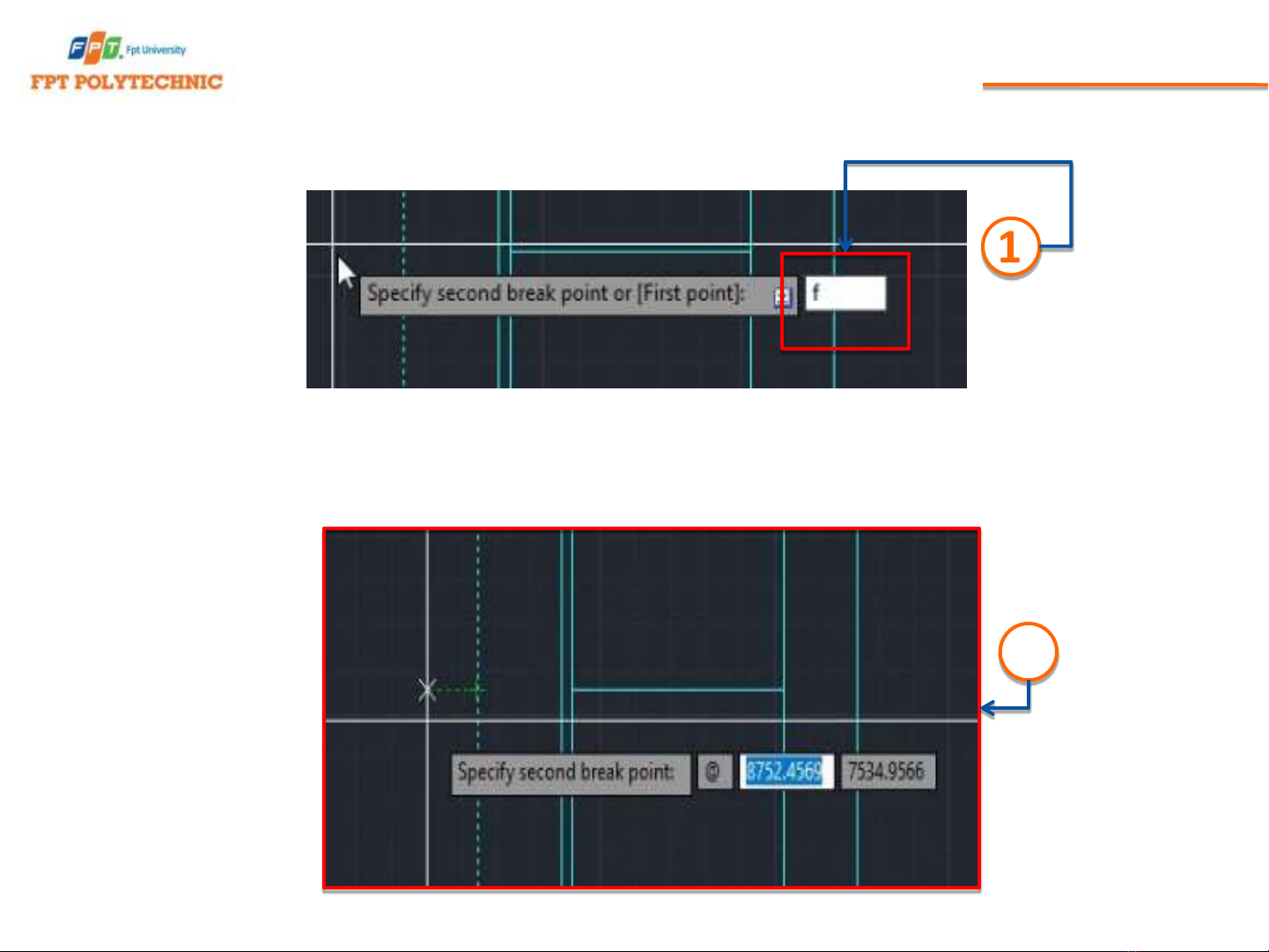

LỆNH BREAK
Nhập F
1
Chọn điểm đầu, nhập @ rồi ấn Enter để tách đối tượng ra làm 2
2
Nếu không nhập @ thì khi chọn điểm đầu điểm cuối, đoạn thẳng trong vùng chọn sẽ được xóa đi Làm tương tự để tách tối tượng ra làm 2
LỆNH BREAK
1
VẼ THÀNH GHẾ BẰNG LỆNH OFFSET
1
2
Dùng lệnh Offset (100mm) sang 2 bên để làm thành ghế.
LỆNH EXTEND
Lệnh Extend (ex) Nhập lệnh tắt Ex
1
2
Nhấn phím cách 2 lần rồi chọn đối tượng cần kéo dài
Lệnh Trim để cắt các đoạn thừa Nhập lệnh tắt Tr
LỆNH TRIM
1
2
Nhấn phím cách 2 lần rồi chọn đoạn cần xóa
Lệnh Blend Curves Nhập Ble
LỆNH BLEND CURVES
1
*Blend Cuvers – Ble – gần giống với Fillet nhưng nó cho phép nối các đường thằng, đường cong với nhau bằng một đường cong tự do.
Chọn 2 đối tượng cần nối với nhau rồi nhấn phím cách
3
2
LỆNH FILLET
Lệnh Fillet – bo tròn góc Nhập lệnh tắt F
2
1
Chọn tùy chọn Dưới thanh command rồi nhập cung bo tròn
Chọn góc cần bo (Fillet còn có tác dụng nối 2 đối tượng, không nhất thiết phải tiếp xúc với nhau)
3
LỆNH FILLET
1 2
Bo tron 2 góc của thành ghế rồi dùng lênh Trim cắt bỏ đoạn thừa (như hình)
2
*Làm tương tự để bo tròn 4 góc của bàn
Lệnh Join - – Nối liền các đối tượng thành 1 đối tượng Các đoạn trên đang là các đoạn khác nhau
LỆNH JOIN
1
2
Nhập lệnh tắt J
Quét chọn đối tượng cần nối
LỆNH JOIN
1
2
Nhấn cách để hoàn thành
LỆNH CHAMFER
Lệnh Chamfer: giống lệnh Fillet nhưng sẽ làm vát góc thay vì bo tròn góc. Sử dụng lại các lệnh trên để hoàn thành
1
LỆNH SPLINE
Spline - Spl –vẽ các cung, đường cong tự do
1
2
3
4
5
Click vào biểu tượng hoặc đánh lệnh tắt Spl : - chọn điểm bắt đầu và chọn điểm kết thúc (hình cong tùy chọn)
TẠO BẢNG TRONG AUTOCAD
Tạo bảng Chúng ta sử dụng lệnh tắt TABLE để mở cửa sổ Insert table ra. – TABLE => Enter
1
2
Ý NGHĨA CÁC THẺ TRONG CỬA SỔ TABLE
Ý nghĩa của các thẻ trong cửa sổ Table. – Table style: Lựa chọn kiểu bảng
1
3
4
2
– Set Current: Cài đặt làm Style hiện hành – New: Tạo dữ liệu bản mới
.
TẠO BẢNG
1
4
2
3
Sau khi nhập tên - click vào thẻ continue.
BẢNG LỆNH
1
BẢNG LỆNH
– Select tabe to start from: Chọn mẫu bảng từ một nguồn có sẵn.
– Table direction: Lựa chọn kiểu bảng chữ hướng lên hoặc hướng xuống
– Cell style: Kiểu ô trong bảng. Lựa chọn kiểu ô trong bảng theo mẫu bằng cách
nhấn nút sổ xuống và chọn. Mọi thay đổi sẽ hiển thị tại cửa sổ Cell style preview
– General, Text, Border: Dùng để căn chỉnh đường nét, màu sắc, độ dày mảnh của
đường kẻ bản gvà chữ trong bảng.
+ Modify: Hiệu chỉnh mộ tbảng có sẵn.
+ Thẻ Insert Option.
+ Start from empty table: Lựa chọn bảng trống dựa theo cài đặt trên thẻ Table
style
+ From a data link: Lựa chọn bảng bằng cách chèn từ file bảng tính Excell.
+ From object data in the drawing (Data Extraction): Chèn bảng từ một nguồn
được có sẵn.
+ Inserttion behavior: Lựa chọn phương thức nhập dữ liệu để tạo ra kiểu bảng.
BẢNG LỆNH
Có hai tùy chọn: – Specify Inserttion point – Specify window + Column and row setting: Càiđặthàngvàcột
Trongmụcnàycácbạnnhậpvàosốhàng, sốcộ, chiềucaocủahàng, chiềucaocủacột, dữliệutronghàng, cột (Nhữnglựachọnnàyẩn hay hiệnphụthuộcvàotùychọntạimục – Specify Inserttion point: – Specify window + Set cell style: có 3 tùychọncàiđặt – Fist row cell style: Chứcnănghàngđầutiên – Second row cell style: Chứcnănghàngthứhai – All other row cell style: chứcnăngnhữnghàngcònlại. Có 3 chứcnăngcơbảnđểcàiđặtphânbổnội dung trongbảng. – Title: Tiêuđềbảng – Header: Nội dung đầumục – Data: Dữliệu Việcnhậpbảngtínhcònrấtnhiềutùychọnmởrộngnêncácbạncóthểtheoth amkhảothêmchènbảngtínhexcellvàoautocad 2015 hay chỉnhsửabảngtrongautocad 2015.
BẢNG LỆNH
1
2
•Sau khi thiết lập, ta chọn OK
BẢNG LỆNH
1
2
Chọn Close
ĐẶT NÉT CHO MẶT BẰNG
1
2
Chọn OK
CHÈN BẢNG LỆNH
• Chọn vị trí để chèn bảng
1
2
CHÈN CHỮ VÀO KHUNG
• Click đúp vào từng ô trong bảng để chèn chữ
1
• Để xóa dòng hoặc xóa cột, ta chọn dòng/cột muốn xóa rồi ấn biểu tượng như hình
2
CHÈN CHỮ VÀO KHUNG
Chèn cột/dòng
1
•Hoàn thành bảng lệnh
2
MUL – Thiết kế và bóc tách kỹ thuật với Autocad
Kết thúc bài học
Biết và hiểu nhóm lệnh trong Modify
Biết các bước thực hành lệnh Break,
Extend,Trim, Blend Curves, Fillet, Join,
Chamfer.
Biết cánh sử dụng lệnh Spline
Biết cách tạo bảng lệnh
