Bài giảng Thiết kế và bóc tách kỹ thuật với Autocad: Bài 6

THIẾT KẾ VÀ BÓC TÁCH KỸ THUẬT VỚI AUTOCAD

Bài 6: Thiết lập Layer cho bản vẽ thiết kế

MUL317 – Autocad 2D Bài 5

MUL – Thiết kế và bóc tách Kỹ thuật với Autocad

Nội dung bài học

 Thiết lập Layer cho bản vẽ thiết kế

 Các bước thiết lập Layer

 Đổi nét theo Layer

 Tắt bật Layer

 Đóng băng Layer

 Khóa Layer

 Hướng dẫn cách vẽ và đặt nét theo Layer

THIẾT LẬP LAYER TRONG AUTOCAD

THIẾT LẬP LAYER Các thuộc tính như màu sắc, kiểu đường thẳng và đường nét thường được các lớp chỉ định chứ không phải do đối tượng . Có 1 giá trị thuộc tính đặc biệt gọi là byLayer kiểm soát các thuộc tính cụ thể cho các thuộc tính của lớp mà các đối tượng được phân bổ và quản lý. Layer là các lớp bản vẽ, việc quản lý layer tốt sẽ đem lại nhiều lợi thế cho người dùng Autocad.

CÁC BƯỚC THIẾT LẬP LAYER

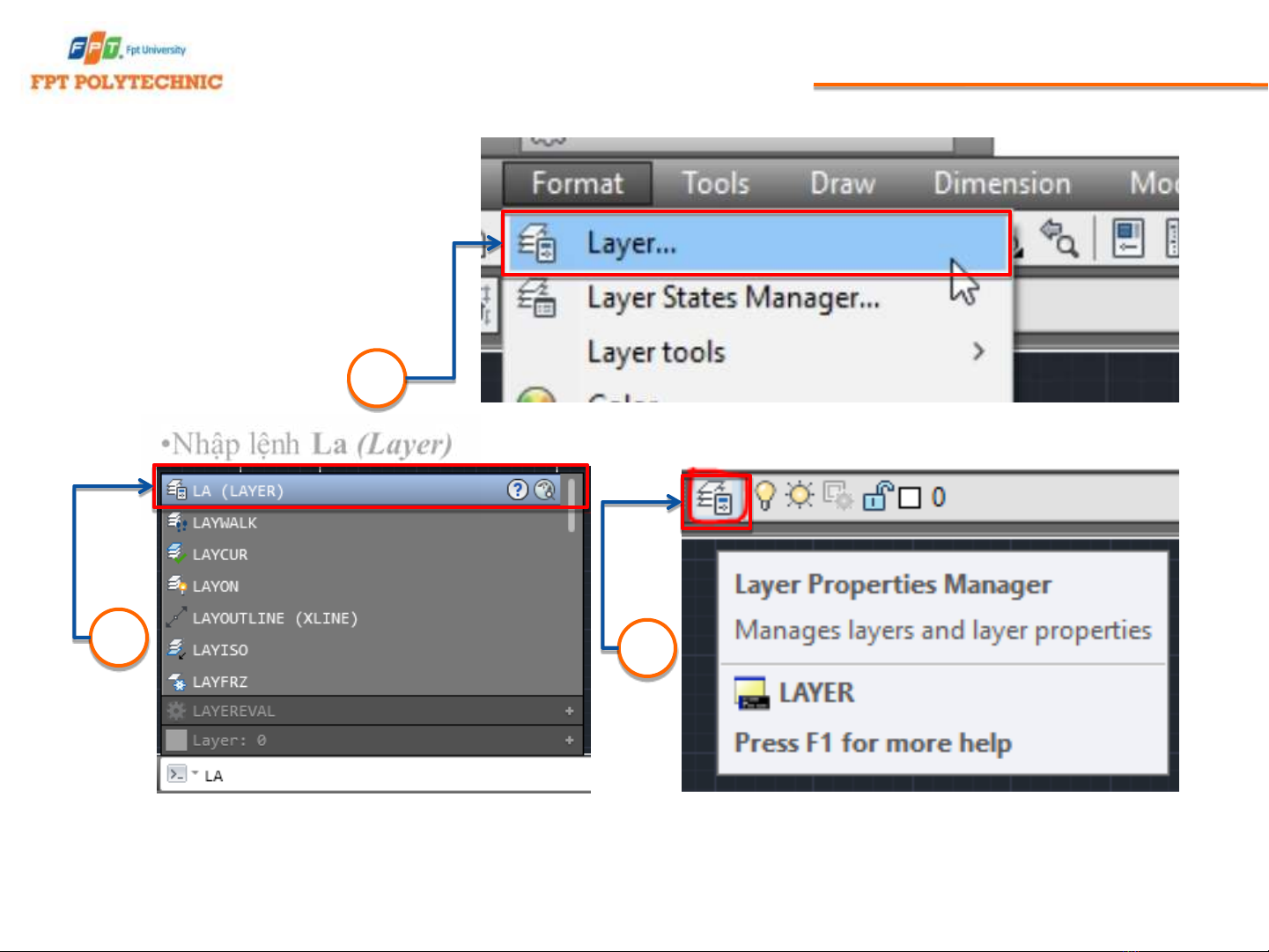

•Nhập lệnh La (Layer)

Các bước thiết lập layer: • Có 3 cách để bật hộp thoại layer: •Vào Format Layer 1

2

3

•Nhấp vào biểu tượng của Layer trên thanh Ribbon

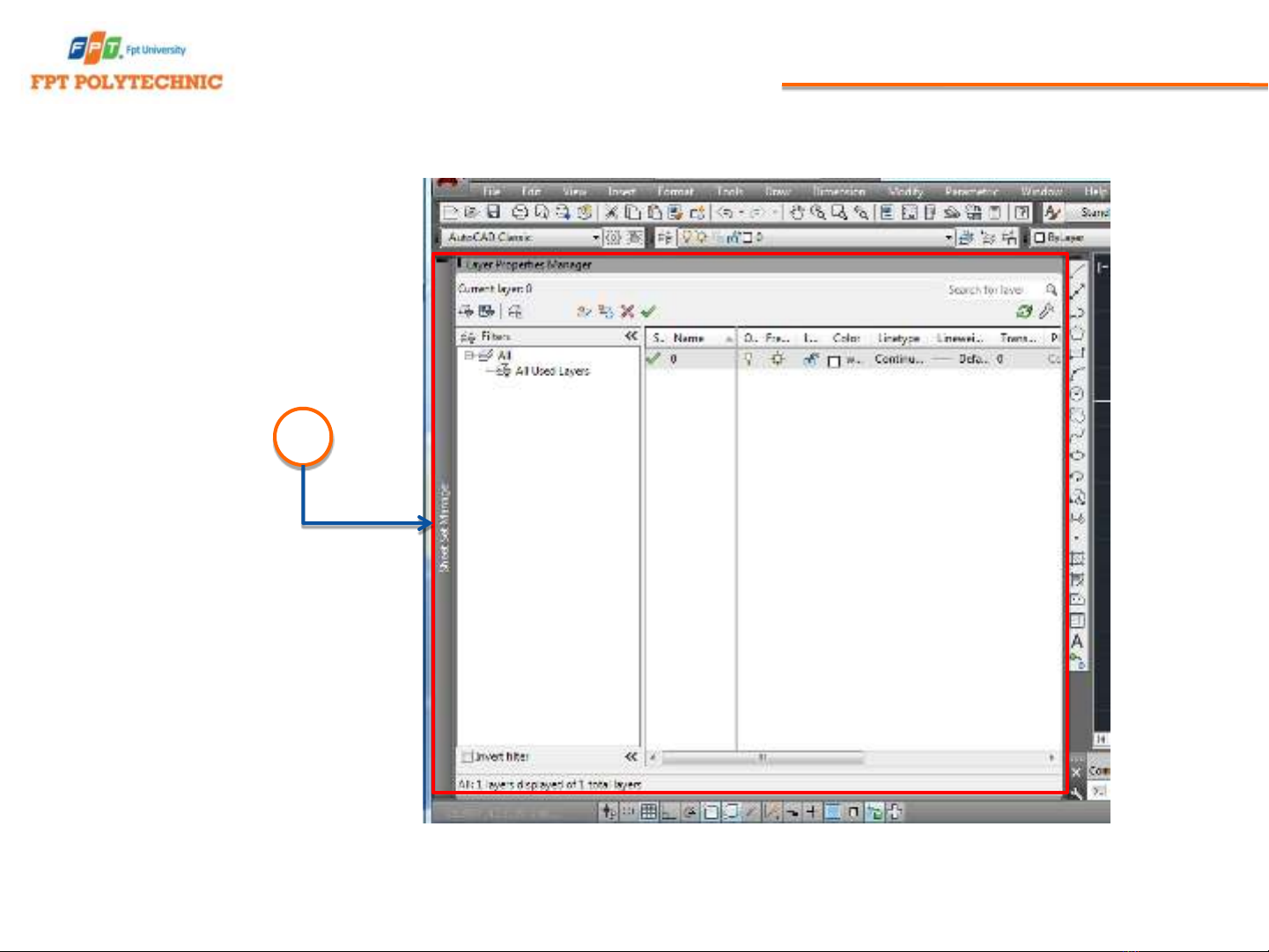

• Giao diện hộp thoại Layer

GIAO DIỆN HỘP THOẠI LAYER

1

GIAO DIỆN HỘP THOẠI LAYER

• Giao diện hộp thoại Layer

1

• Tạo Layer mới

TẠO LAYER MỚI

1

2

TẠO LAYER MỚI

1

2

• Tạo Layer mới: Click phải chuột hiện bảng ta chọn New Layer – ta được 1 Layer mới

• Đổi tên cho layer bằng cách nhấn F2 hoặc chuột phải chọn Rename Layer

ĐỔI TÊN LAYER

1

2

CHỌN MÀU CHO LAYER

• Chọn màu cho Layer bằng cách click chuột vào ô trắng trong cột color

3

• Bảng hiện màu xuất hiện, chọn màu mình muốn

4

• Chọn kiểu nét cho layer bằng cách click vào dòng Continuous ở cột Linetype

CHỌN KIỂU NÉT CHO LAYER

1

Trong bảng chọn nét giờ chỉ có 1 nét mặc định Continuous, t chọn Load để chọn nhiều nét hơn

2

3

CHỌN KIỂU NÉT CHO LAYER

1

2

Chọn hết rồi ấn Ok để load nét vào hộp thoại layer

3

4

Chọn nét rồi ấn OK để áp dụng

CHỌN KIỂU NÉT CHO LAYER

• Để chọn độ to của nét ta chọn cột Lineweight

1

2

3

Chọn độ to rồi ấn Ok để áp dụng

• Làm tương tự với các layer còn lại để tạo được 4 layer: Trục, Cột, nét cắt, Nét thấy.

• Cách xóa layer thừa: Chọn layer cần xóa rồi ấn Delete hoặc ấn biểu tượng nút xóa trong hộp thoại Layer (nếu layer đang chọn là layer hiện hành thì không thể xóa)

CÁCH XÓA LAYER THỪA

1

2

CHỌN LAYER HIỆN HÀNH

• Chọn layer hiện hành: Chọn layer cần dùng  ấn biểu tượng dấu tích xanh

1

Hoặc chọn layer trên thanh ribbon

2

ĐỔI LEYER CHO CÁC NÉT TRONG BẢN VẼ

• Để gán cho 1 nét bất kỳ sang 1 layer khác, ta chọn nét cần gán rồi chọn layer trên thanh ribbon

2

1

ĐỔI LEYER CHO CÁC NÉT TRONG BẢN VẼ

Trường hợp này, các nét đang ở layer trục, ta chọn hết các nét tường rồi chuyển sang layer nét cắt

1

LEYER VÀ CÁC THUỘC TÍNH

TẮT BẬT LEYER

• Tắt / Bật layer Vào hộp thoại layer hoặc bảng layer trên thanh ribbon rồi click vào hình đèn để Bật / tắt layer

3

v

2

v

1

Khi đèn tắt thì tất cả các đường của layer đó sẽ ẩn đi

TẮT BẬT LEYER

1

v

3

2

ĐÓNG BĂNG LEYER

•Sử dụng đóng băng layer cũng giống như bật/tắt layer nhưng đóng băng layer là lệnh cao cấp hơn, cụ thể: •- Khi ta Freeze layer, bất cứ đốit ượng nào của layer đó đều ẩn và không thể select được. Khác với On/Off layer, chỉ không hiển thị các đối tượng có layer nhất định, nhưng vẫn có thể chọn được nó và trong một số trường hợp hình 3D vẫn nhìn thấy sơ bộ nó qua lệnh hide. - Khi Freeze layer của một block, toàn bộ các đối tượng trong block đều ẩn đi. Còn khi Off layer của 1 block, những đối tượng thuộc layer khác (trừ layer 0) trong block vẫn sẽ được nhìn thấy. Vì vậy mà vẫn chọn được block.

ĐÓNG BĂNG LEYER

1

2

ĐÓNG BĂNG LEYER

1

2

• Sử dụng khóa layer bằng cách nhấn vào hình chiếc khóa ở hộp thoại layer hoặc dùng phím tắt trên thanh ribbon

SỬ DỤNG KHÓA LEYER

1

2

Khi ta đùng khóa layer thì layer bị khóa sẽ mờ đi và ta không thể tác động lên layer này được Dưới đây ta khóa layer trục, và khi dùng trim cắt qua thì chỉ có layer nét cắt bị ảnh hưởng

SỬ DỤNG KHÓA LEYER
