THIẾT KẾ VÀ BÓC TÁCH CHI TIẾT VỚI AUTOCAD
Bài 7: Thiết lập đường đo kích thước.
MUL317 – Autocad 2D
Bài 7

Thiết lập đường đo kích thước
Tìm hiểu các thẻ trong bảng Dim Style Manager
Thiết lập kiểu DIM theo TCVN
Thiết lập các thẻ trong bảng New Dimesnion Style
TCVN
2
Nội dung bài học
MUL – Thiết kế và bóc tách kỹ thuật với Autocad

THIẾT LẬP ĐƯỜNG ĐO KÍCH THƯỚC
THIẾT LẬP ĐƯỜNG ĐO KÍCH THƯỚC (Dim)

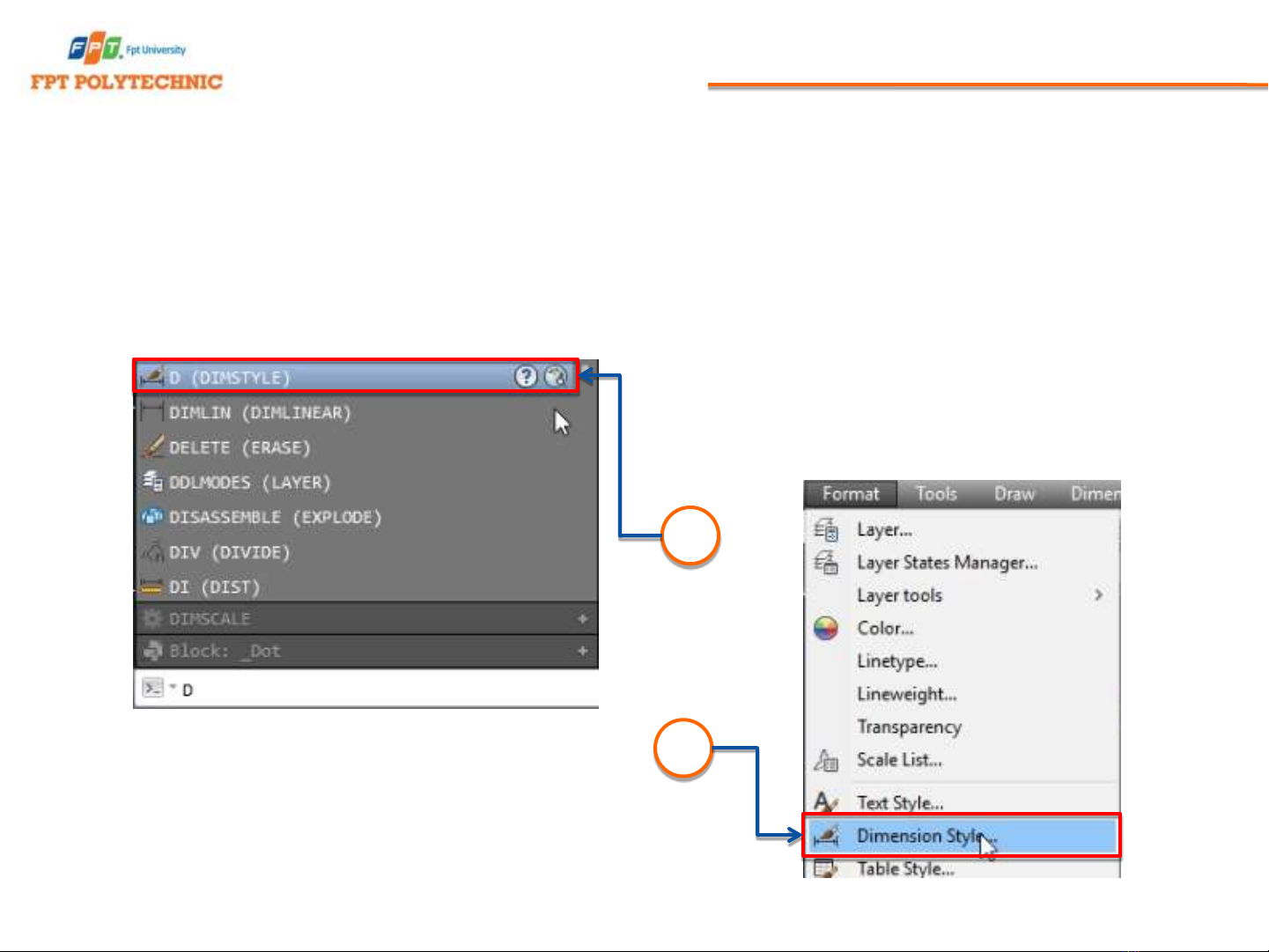

* Gọi bảng quản lý DimStyle
Cách 1: Gõ lệnh tắt “D” vào ô commant bar để gọi bảng quản lý
DimStyle
Cách 2: Vào Format
chọn Dimension Style
1
2

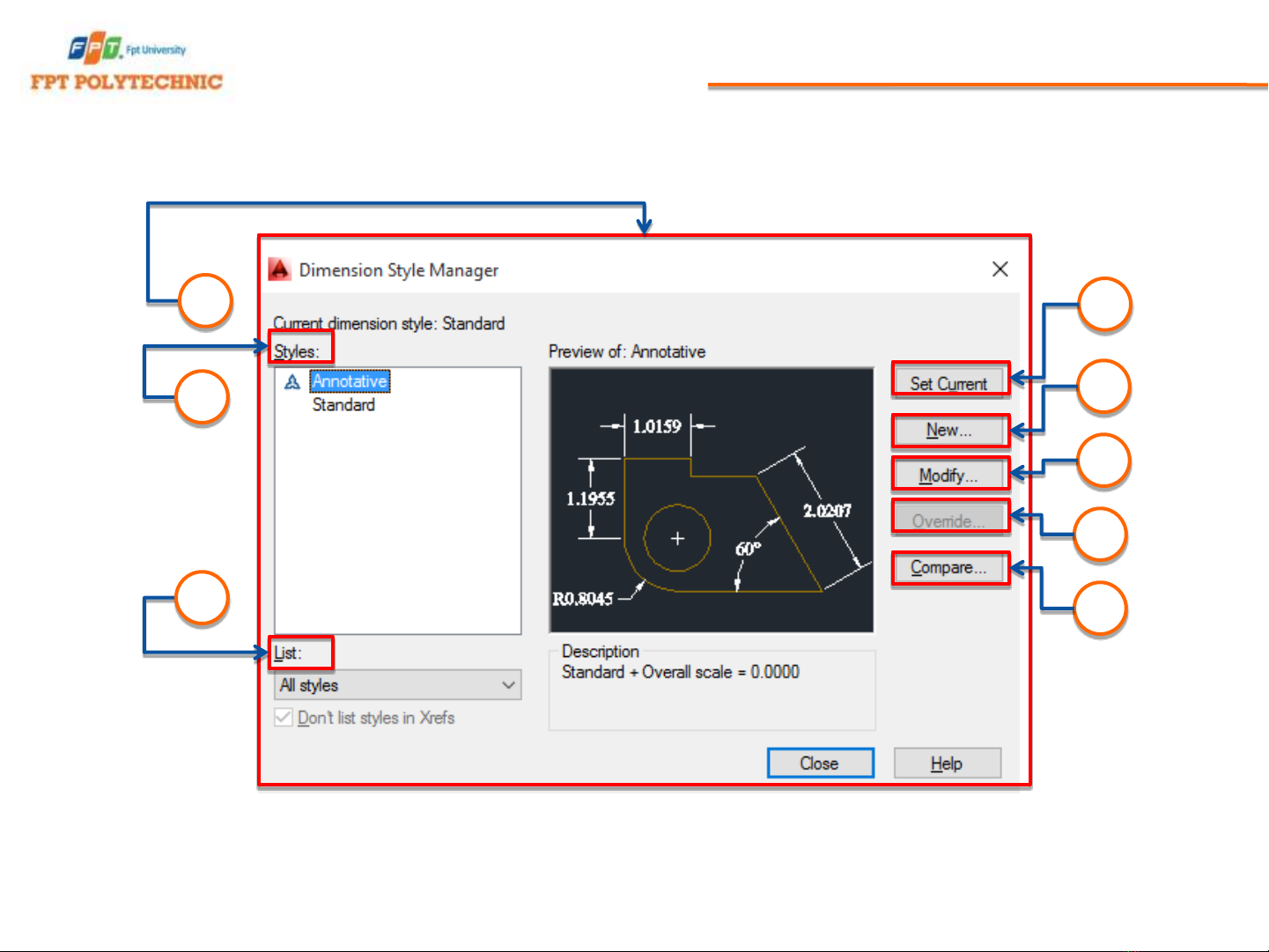

Bảng quản lý Dimesnion Style Maganger hiện lên
THIẾT LẬP ĐƯỜNG ĐO KÍCH THƯỚC
4
5
6
7
8
1
2
2

Tìm hiểu các thẻ trong bảng Dim Style Manager
Style: Hiển thị các kiểu Dim mà ta đã và sẽ thiết lập tại đây
List: Đặt chế độ hiển thị cho các kiểu dim (Chọn All style tức
là hiển thị tất cả các kiểu dim, còn khi chọn Style in use thì
chương trình sẽ chỉ hiển thị kiểu đang dùng).
Set Current: Gọi kiểu Dim được chọn ra làm kiểu dim hiện
hành để sử dụng
New: Tạo một kiểu Dim mới
Modify: Chỉnh sửa kiểu Dim được chọn
Override..: Ghi đè tạm thời kiểu Dim được chọn
Compare…: So sánh các thông số của hai kiểu Dim với nhau.
THIẾT LẬP ĐƯỜNG ĐO KÍCH THƯỚC
