Nội dung Text: Bài giảng Truyền dẫn số: Chương 7 - Vũ Thị Thúy Hà

  1. Chương 7: Đồng bộ trong truyền dẫn số 7.1 Đồng bộ trong truyền dẫn số 7.2. Đồng bộ phía thu 7.3. Đồng bộ mạng
  2. 7.2 Đồng bộ phía thu • Tất cả các hệ thống truyền thông số yêu cầu một vài mức độ đồng bộ đối với các tín hiệu đến bởi các máy thu • Trung tâm của hầu hết các mạch đồng bộ là vòng khóa pha (PLL).

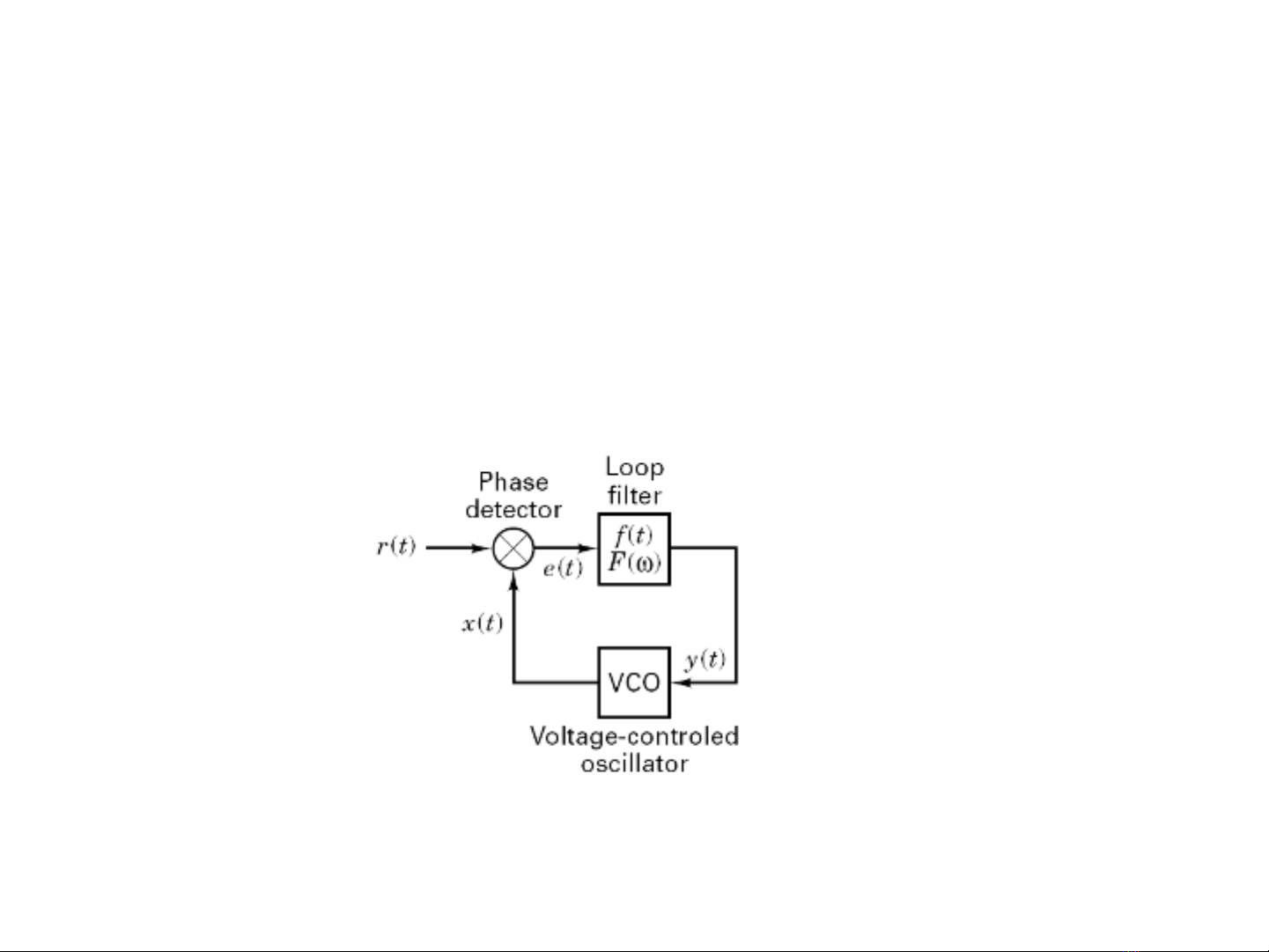

  3. đồng bộ pha và tần số • Trung tâm của hầu hết các mạch đồng bộ là vòng khóa pha (PLL).
  4. đồng bộ pha và tần số • PLL Các vòng khóa pha là những vòng cơ cấu điều khiển phụ có tham số điều khiển là pha của bản sao các tín hiệu sóng mang đến được tạo ra • thành phần cơ bản: - bộ so pha - phase detector - bộ lọc vòng - loop filter - bộ tạo dao động điều khiển bởi điện áp voltage-controlled oscillator (VCO).
  5. đồng bộ pha và tần số • Bộ so pha là một thiết bị tạo ra sự khác biệt về pha giữa tín hiệu đến và tín hiệu tham khảo. • Bộ lọc vòng điều khiển đáp ứng của vòng khóa pha theo những biến đổi ở tín hiệu sai lệch (lỗi) này • VCO là thiết bị tạo ra bản sao sóng mang. VCO, như tên của nó, là một bộ dao động hình sin có tần số được điều khiển bởi mức điện áp tại đầu vào thiết
  6. đồng bộ pha và tần số. • Xem xét một tín hiệu đầu vào chuẩn hóa có dạng: r(t )  cos[w0t   (t )] • tín hiệu đầu ra VCO chuẩn hóa có dạng: ˆ x(t )  2 sin[w0t   (t )]
  7. đồng bộ pha và tần số. • tín hiệu lỗi đầu ra tại ˆ e(t )  x(t )r (t )  2 sin[ w0t   (t )] cos[ w0t   (t )] bộ tách pha có dạng: ˆ ˆ  sin[ (t )   (t )]  sin[2 w t   (t )   (t )] 0 • Nếu đầu ra của bộ lọc là thông thấp ta có: ˆ y(t )  sin[ (t )   (t )]
  8. đồng bộ pha và tần số. • Một bộ lọc thông thấp cung cấp một tín hiệu lỗi, đó là hàm của sự khác biệt về pha giữa đầu vào . • Tần số đầu ra VCO sẽ là hàm tuyến tính của y(t). ˆ d [ (t )]  (t )   Ko y (t ) dt ˆ  Ko e(t ) * f (t )  Ko [ (t )   (t )] * f (t ) Gain of the VCO Loop filter impulse response
  9. Đồng bộ ký hiệu • Tất cả các máy thu số cần phải được đồng bộ với quá trình chuyển đổi ký hiệu số đầu vào để đạt được giải điều chế tối ưu • xem xét một số loại đồng bộ ký hiệu hoặc dữ liệu cơ bản cho các tín hiệu nhị phân băng gốc: • - đồng bộ ký hiệu vòng hở - khôi phục bản sao xung đồng hồ dữ liệu phía phát trực tiếp từ các hoạt động trên luồng dữ liệu đến; • - đồng bộ ký hiệu vòng kín - cố gắng khóa xung đồng hồ dữ liệu nội bộ với tín hiệu đến bằng cách sử dụng các phép đo tương đối giữa tín hiệu nội bộ ở máy thu và tín hiệu đến hệ thống và phương pháp đồng bộ ký hiệu vòng kín thường chính xác hơn, nhưng chúng khá tốn kém và phức tạp hơn.
  10. Đồng bộ ký hiệu vòng hở
  11. Đồng bộ ký hiệu vòng đóng
  12. Đồng bộ ký hiệu vòng đóng
  13. Đồng bộ khung
