Chương 4Kỹ thuật ghép kênh số
Nội dung:
4.1. Tổng quan về kỹ thuật ghép kênh
4. 2. Kỹ thuật ghép kênh
4. 3. Ứng dụng kỹ thuật ghép kênh trong hệ
thống truyền dẫn số
1
15-Sep-15 1

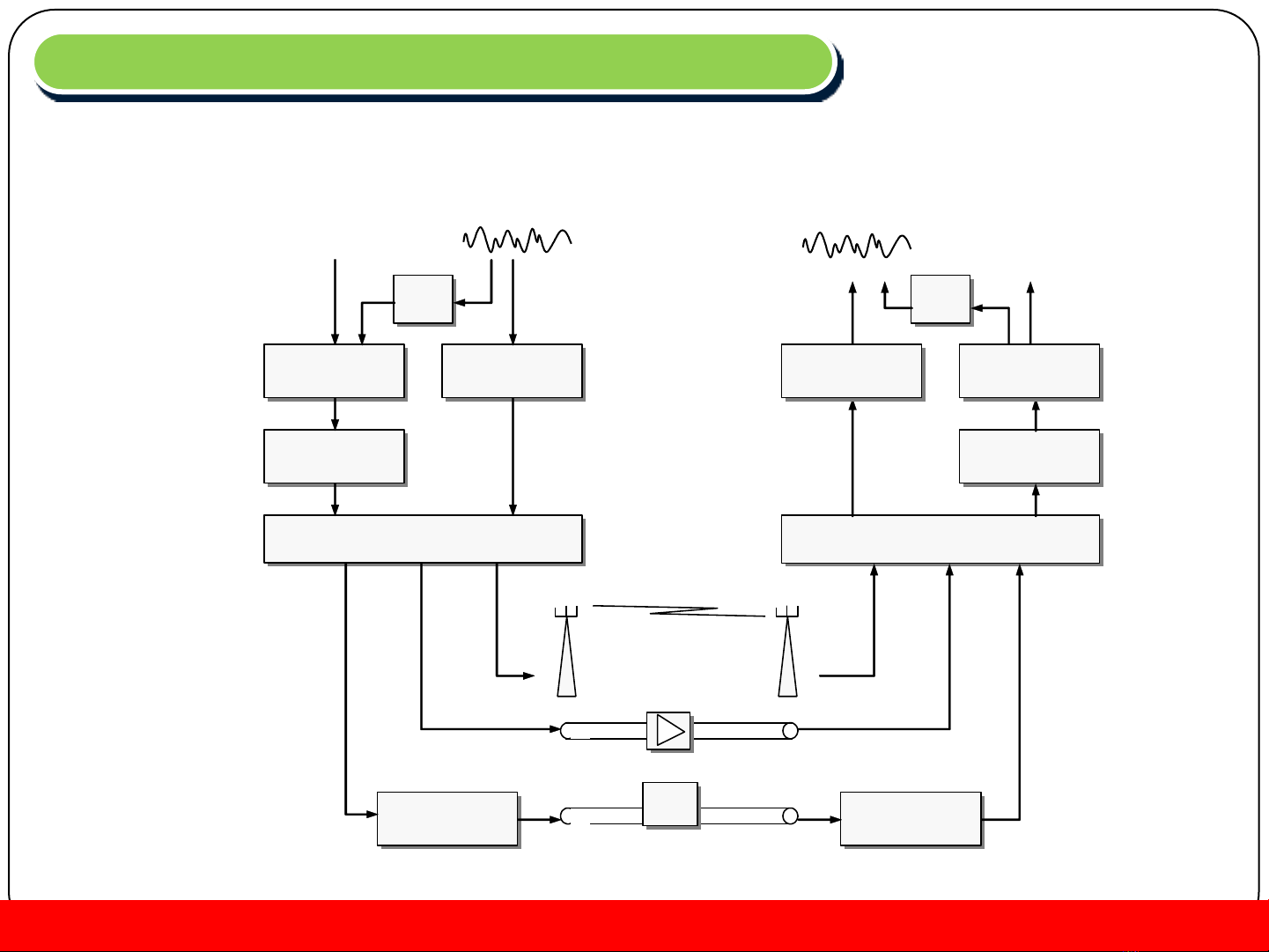

GhÐp kªnh
thêi gian
GhÐp kªnh
tÇn sè
M· ®-êng
Gi¶i m·
§iÒu chÕ
Gi¶i ®iÒu chÕ
GhÐp kªnh b-íc
sãng
Gi¶i ghÐp kªnh
b-íc sãng
A/D
A/D
Gi¶i ghÐp kªnh
tÇn sè
Gi¶i ghÐp kªnh
thêi gian
V« tuyÕn
C¸p ®ång
C¸p quang
1 0 0 1 1 0
1
Th«ng tin sè
Th«ng tin t-¬ng
tù
Th«ng tin t-¬ng
tù
1 0 0 1 1 0
1
Th«ng tin sè
Các khái niệm cơ bản trong truyền dẫn
2
Demux/
Mux
Mux/
Demux
Kênh1
Kênh 2
Kênh3
Kênh 4
xxxx Môi trường
truyền dẫn
dùng chung
Kênh 1
Kênh 2
Kênh 3
Kênh 4
xxxx

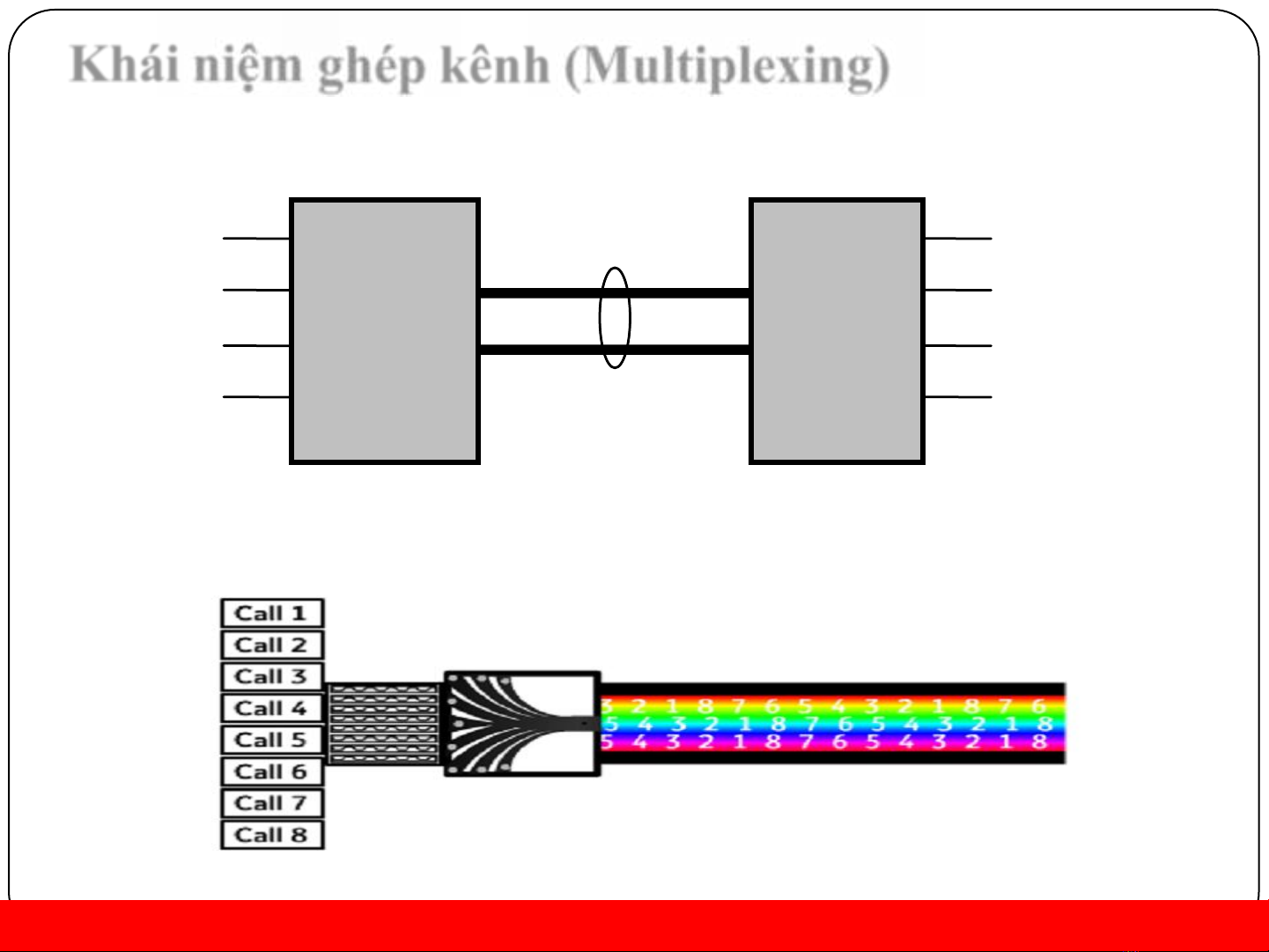

Khái niệm ghép kênh (Multiplexing)
3

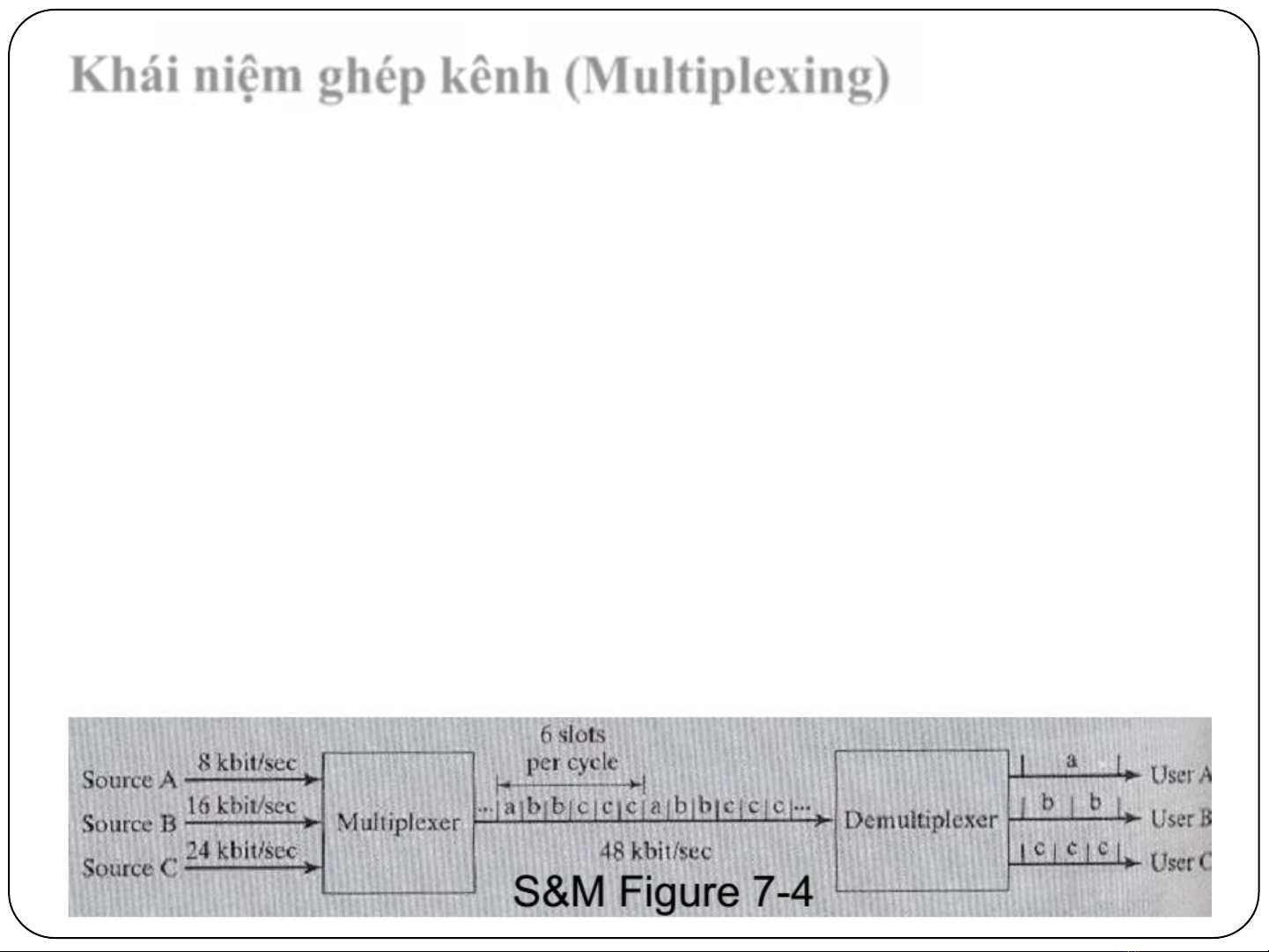

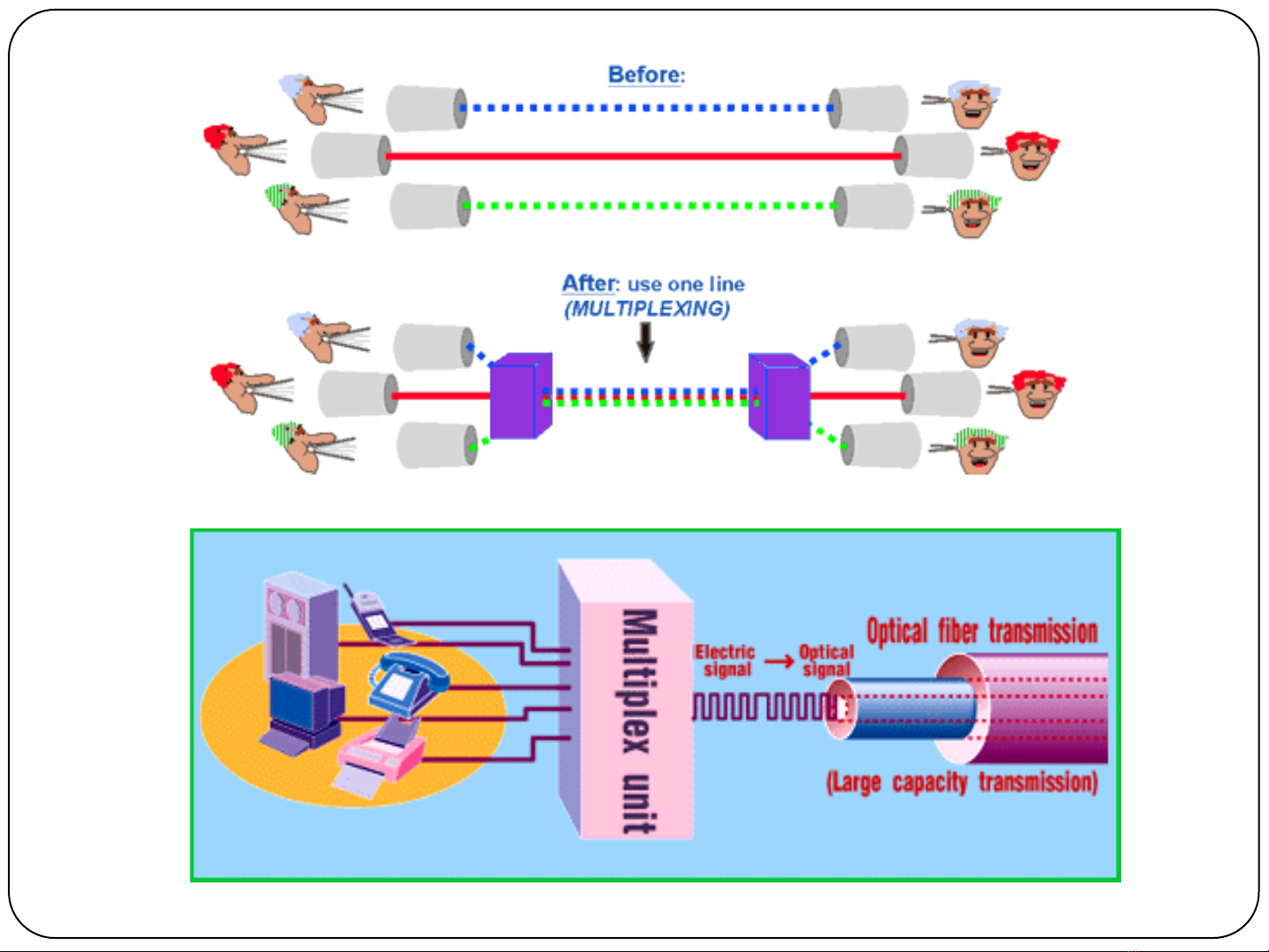

Khái niệm ghép kênh (Multiplexing)
Thuật ngữ “ghép kênh”: chỉ quá trình kết hợp hay tổ hợp nhiều tín hiệu lối
vào (có tốc độ bit thấp) tạo nên một tín hiệu lối ra (có tốc độ bit cao hơn)
Điều kiện đơn kênh: Tại một thời điểm, môi trường truyền dẫn chỉ cho phép
duy nhất một kênh truyền/tín hiệu truyền qua
Trong trường hợp nhiều kênh truyền cùng chia sẻ một môi trường truyền dẫn:
khi đó tài nguyên của môi trường truyền sẽ phải chia nhỏ, mỗi kênh truyền sẽ
được chia một phần tài nguyên đó
Tài nguyên của môi trường truyền dẫn: Thời gian, tần số, mã, không gian
Mục tiêu của ghép kênh:
Tăng hiệu suất sử dụng môi trường truyền dẫn Tăng
dung lượng truyền dẫn của hệ thống
Khái niệm ghép kênh (Multiplexing)
