CSE 501035 –Data Communication 1
Nội dung:
Chương5 : 04 lý thuyết/ 01 bài tập/ 0 kiểm tra/ 0 thảo luận
5.1. Tổng quan về mã truyền dẫn
5.2. Các loại mã truyền dẫn
452.1. Mã AMI
5.2.2. Mã CMI
5.2.3. Mã HDBn
5.2.4. Mã BnZS
5.3. Kết luận chương 5
1
01-Nov-15 1
Mã đường truyền
CSE 501035 –Data Communication 2
2
01-Nov-15 2
5.1 Tổng quan mã đường truyền
Các tín hiệu số nhị phân khi rời khỏi một công đoạn xử lý nhất định nào đó đều cần phải
phối hợp với đặc tính của kênh truyền dẫn.
Việc truyền các tín hiệu nhị phân trên cự ly lớn bằng các đường dẫn có thể mang vào
những méo và suy hao quá lớn dẫn đến lỗi thu (giảm chất lượng liên lạc). Thêm vào đó,
trong các tuyến xử lý tín hiệu,nhằm phối hợp mạch điện,tạo phân cách lý tưởng về điện
và giảm xuyên nhiễu người ta thường sử dụng các biến áp. Các biến áp cho qua các thành
phần xoay chiều cao tần và gạt đi thành phần một chiều có trong tín hiệu.
Các tín hiệu số nhị phân đơn cực có dạng NRZ lại chứa trong phổ của chúng thành phần
một chiều và các thành phần tần thấp với năng lượng khá cao, do đó khi truyền qua các
biến áp như thế sẽ bị méo lớn.
Một điểm quan trọng khác nữa trong xử lý tín hiệu băng gốc là vấn đề tách tín hiệu định
thời từ chuỗi tín hiệu tới. Tín hiệu định thời thường được tách ra từ các chuyển đổi cực
tính xung thành phần. Trong trường hợp sử dụng các tín hiệu NRZ, một khi có nhiều xung
cùng cực tính liên tiếp thì việc tách tín hiệu định thời sẽ rất khó khăn.Cuối cùng, các lỗi
phát sinh trên các đường truyền tín hiệu số băng gốc cần phải có thể giám sát được.
Các vấn đề trên có thể khắc phục hoặc hỗ trợ được nhờ mã hoá các tín hiệu nhị phân đơn
cực trước khi truyền trực tiếp ra đường dây (có thể là đường dây cáp xoắn hay cáp có màn
che vẫn thường dùng để truyền các tín hiệu analog,hoặc đoạn nối giữa các bộ phận xử lý
tín hiệu). Mã hoá tín hiệu như vậy còn có tên gọi là mã hoá đường dây (line encoding).
CSE 501035 –Data Communication 3
3
01-Nov-15 3
(tt)
Trong rất nhiều ứng dụng,việc không có hoặc hầu như không có thành phần một
chiều (DC:Direct Current)có ýnghĩa đặc biệt. Các hệ thống mã không có thành
phần DC được đặc trưng bởi Độ biến thiên tổng digit (DSV: Digital Sum
Variation), là chênh lệch giữa các giá trị tổng digit thấp nhất và cao nhất của một
số tuỳ ýcác ký hiệu phần tử trong đó Nvà Mlà các giới hạn khảo sát tuỳ ý. Hiển
nhiên, DSV càng nhỏ mật độ chuyển đổi cực tính xung của chuỗi tín hiệu được
mã (càng tốt)và giá trị nhỏ nhất có thể có của DSV là 1.
minmax
M
Nn
n
M
Nn
naaDSV
CSE 501035 –Data Communication 4

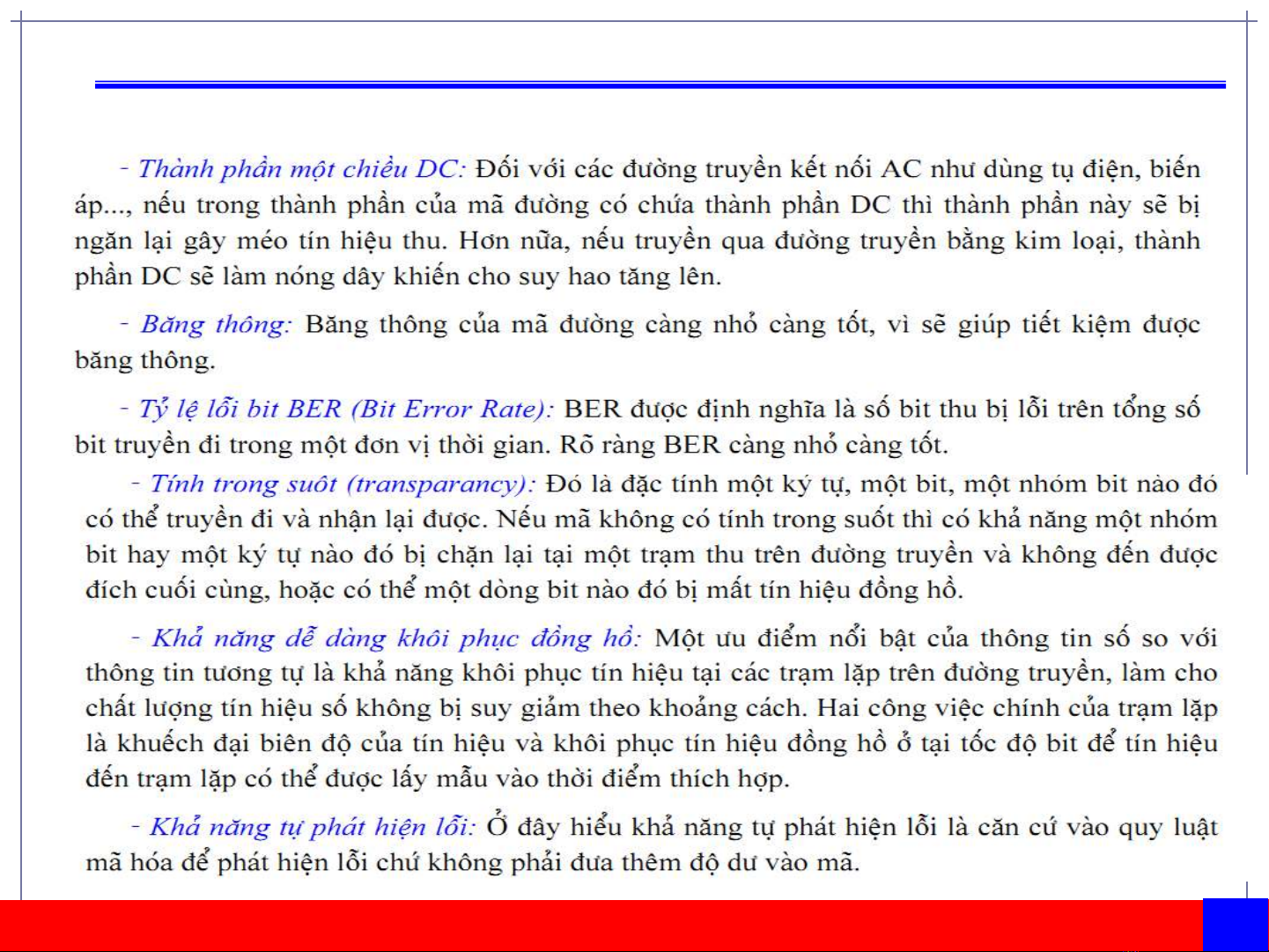

Các yêu cầu của mộtmã đường dây:
Thành phần DC: càng gần zero càng tốt
Dải thông yêu cầu: càng nhỏ càng tốt
Khả năng dể dàng khôi phục đồng bộ: càng cao càng tốt
Khả năng tự sửa lỗi: càng cao càng tốt
Độ phức tạp mã hóa/ giải mã: càng nhỏ càng tốt
Có khả năng định dạng phổ phù hợp với kênh truyền
401-Nov-15 4
CSE 501035 –Data Communication 5
501-Nov-15 5
Các yêu cầu của một mã đường truyn
