TRUYỀN SÓNG VÀ ANTEN
Giảng viên: Nguyễn Việt Hƣng
Email: nvhung_vt1@ptit.edu.vn
Tel: ***
Bộ môn: Vô tuyến
Khoa: Viễn Thông 1
Học kỳ/Năm biên soạn: II/2014
BÀI GIẢNG
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hƣng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1
2
KĨ THUẬT ANTEN
CHƢƠNG 7:
8/12/2014
2
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hƣng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1
3
TRUYỀN SÓNG & ANTEN
Nội dung
•7.1 Giới thiệu chung
•7.2 Tổng hợp đồ thị phƣơng hƣớng
•7.3 Mở rộng dải tần
•7.4 Thu nhỏ kích thƣớc
•7.5 Cấp điện và hoà hợp trở kháng
•7.6 Tạp âm anten
•7.7 Kỹ thuật đa anten
•7.8 Anten tiên tiến trong thông tin di động
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hƣng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1
4
TRUYỀN SÓNG & ANTEN
Nội dung
•7.1 Giới thiệu chung
•7.2 Tổng hợp đồ thị phƣơng hƣớng
•7.3 Mở rộng dải tần
•7.4 Thu nhỏ kích thƣớc
•7.5 Cấp điện và hoà hợp trở kháng
•7.6 Tạp âm anten
•7.7 Kỹ thuật đa anten
•7.8 Anten tiên tiến trong thông tin di động
8/12/2014
3
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hƣng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1
5
TRUYỀN SÓNG & ANTEN
7.1 Giới thiệu chung
•Hƣớng bức xạ cực đại
•Hệ thống anten là tập hợp các phần tử bức xạ sắp xếp theo đƣờng thẳng, mặt
phẳng, mặt trụ, mặt cầu …
•Hệ thống thẳng:
•Hƣớng bức xạ cực đại phụ thuộc vào 3 thông số => 3 phƣơng pháp điều khiển
đồ thị tham số:
•Thay đổi khoảng cách d => khó thực hiện
•Thay đổi tần số => Anten điều khiển tần số
•Thay đổi phân bố pha => Anten điều khiển pha
cos d
Mk

(7.1)
ψ: Góc lệch pha của dòng trong hai phần tử kề nhau
d: Khoảng cách giữa các phần tử
k: hằng số sóng k = 2𝜋/λ
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hƣng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1
6
TRUYỀN SÓNG & ANTEN
Nội dung
•7.1 Giới thiệu chung
•7.2 Tổng hợp đồ thị phƣơng hƣớng
•7.3 Mở rộng dải tần
•7.4 Thu nhỏ kích thƣớc
•7.5 Cấp điện và hoà hợp trở kháng
•7.6 Tạp âm anten
•7.8 Kỹ thuật đa anten
•7.9 Anten tiên tiến trong thông tin di động
8/12/2014
4
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hƣng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1
7
TRUYỀN SÓNG & ANTEN
•Phƣơng pháp tần số
•Sơ đồ hệ thống

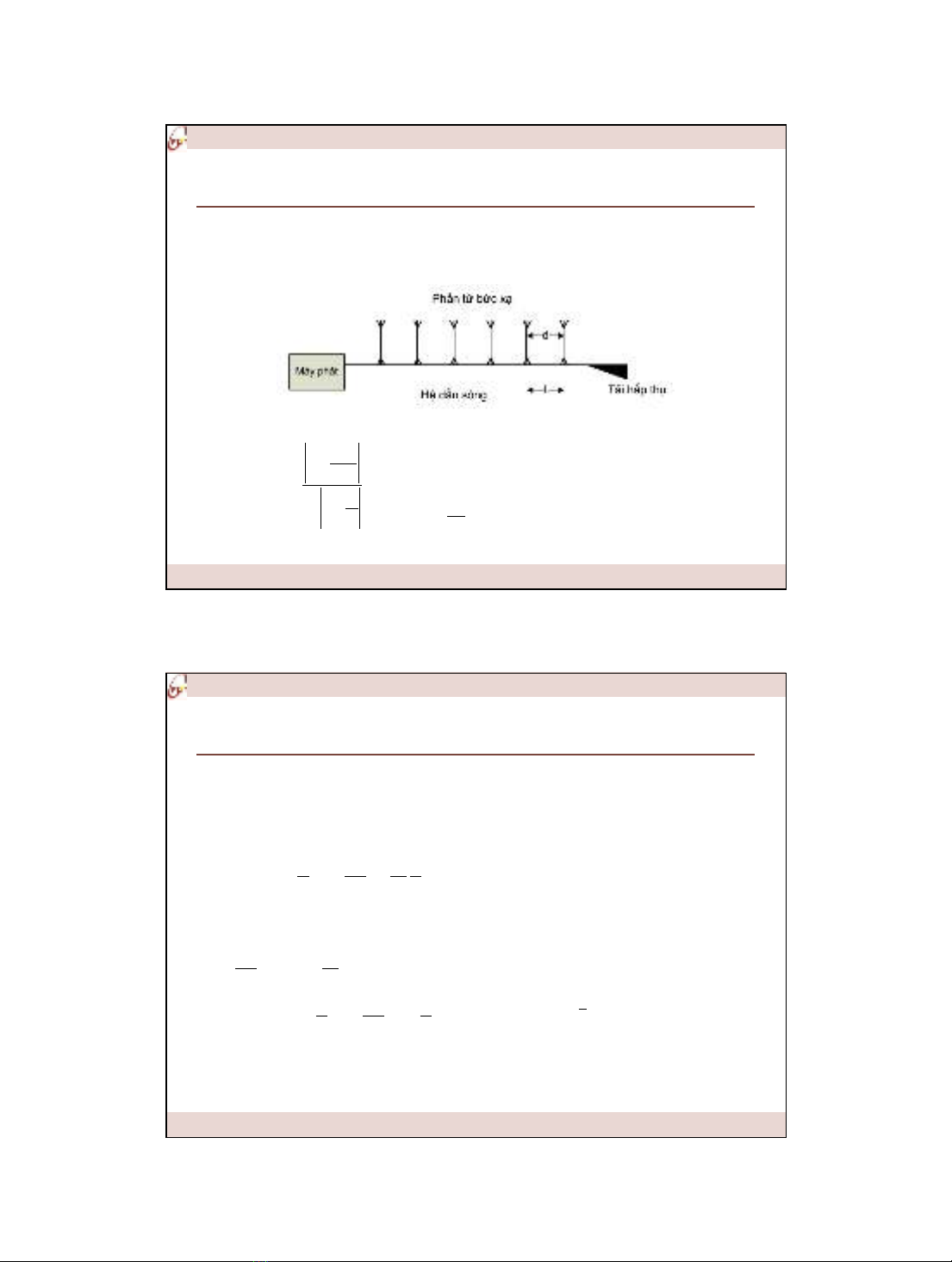

•Hệ bức xạ thẳng tiếp điện liên tiếp
•Hàm phƣơng hƣớng tổ hợp
7.2 Tổng hợp đồ thị phƣơng hƣớng
sin 2
sin 2
KN
N
F
N
d đủ lớn để bỏ qua tác dụng tƣơng hỗ giữa các phần tử
coskd

0
2
s
l

λs: độ dài bƣớc sóng công tác trong hệ dẫn sóng
l: Độ dài đoạn f ide giữa hai phần tử
(7.2)
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hƣng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1
8
TRUYỀN SÓNG & ANTEN
•Phƣơng pháp tần số
•Hƣớng bức xạ cực đại
•Nếu sóng bức xạ và trong fide cùng tần số:
7.2 Tổng hợp đồ thị phƣơng hƣớng
12
KN M
Fn
0
cos 0, 1, 2...
2
M
s
l
nn
dd





2;
s
k




Với ξ: hệ số của đƣờng dẫn sóng
c
v
(7.3)
(7.4)
Khi thay đổi tần số máy phát => λ và ξ thay đổi
=> thay đổi đƣợc hƣớng cực đại của đồ thị phƣơng hƣớng.
8/12/2014
5
www.ptit.edu.vn
Giảng viên: Nguyễn Việt Hƣng
Bộ môn: Vô Tuyến – Khoa Viễn Thông 1
9
TRUYỀN SÓNG & ANTEN
•Phƣơng pháp pha
•Sơ đồ hệ thống
7.2 Tổng hợp đồ thị phƣơng hƣớng

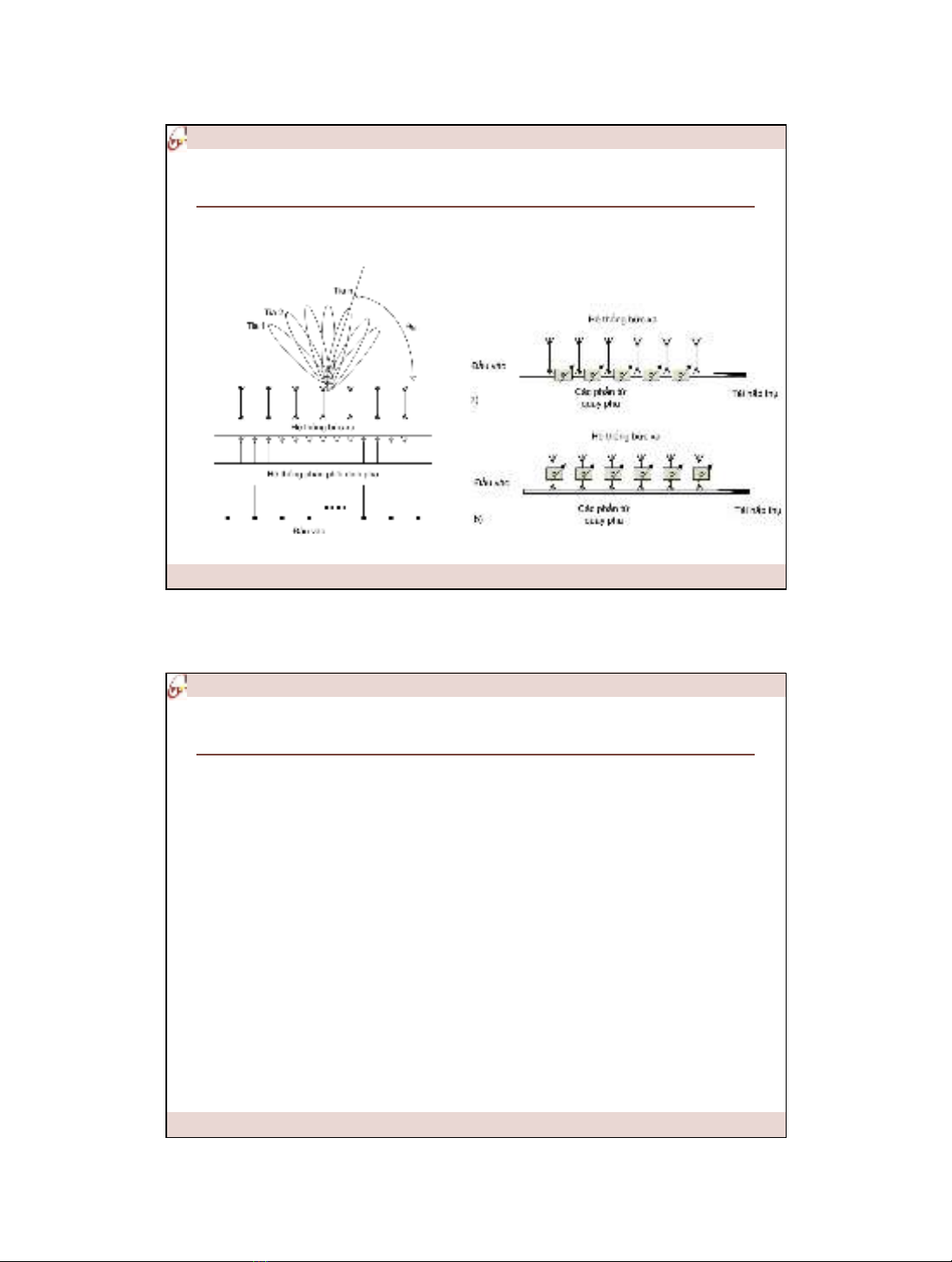

Hình 7.1: Hệ thống phân phối - định pha
