CHƯƠNG 2
TRUYỀN LAN SÓNG CỰC NGẮN
BÀI GIẢNG MÔN
BỘ MÔN: VÔ TUYẾN – KHOA VIỄN THÔNG 1
www.ptit.edu.vn Giảng viên: Nguyễn Viết Đảm
BỘ MÔN: VÔ TUYẾN - KHOA VT1
BÀI GIẢNG MÔN
TRUYỀN SÓNG VÀ ANTEN
Trang 2
§Nội dung chương 2: (5)
•2.1 Tổng Quát
•2.2 Truyền lan trong giới hạn nhìn thấy trực tiếp với điều kiện lý
tưởng
•2.3 Ảnh hưởng của độ cong trái đất
•2.4 Ảnh hưởng của địa hình
•2.5 Ảnh hưởng của tầng đối lưu
•2.6 Câu hỏi và bài tập
NỘI DUNG
BÀI GIẢNG MÔN
BỘ MÔN: VÔ TUYẾN – KHOA VIỄN THÔNG 1
www.ptit.edu.vn Giảng viên: Nguyễn Viết Đảm
BỘ MÔN: VÔ TUYẾN - KHOA VT1
BÀI GIẢNG MÔN
TRUYỀN SÓNG VÀ ANTEN
Trang 3
§Đặc điểm truyền lan sóng cực ngắn
•Bước sóng từ 1mm đến 10m (30MHz – 300GHz): Là sóng siêu cao tần
(RF – Radio Frequency)
•Phương pháp truyền
+Tần số cao nên không thể phản xạ trong tầng điện ly (đi xuyên qua)
+Bước sóng ngắn nên khả năng nhiễu xạ kém, bị hấp thụ mạnh bởi mặt
đất
+Phương pháp truyền sóng không gian: Là phù hợp nhất
-Tán xạ tầng đối lưu
-Siêu khúc xạ tầng đối lưu
-Truyền lan trong giới hạn nhìn thấy trực tiếp
2.1 Tổng quát
BÀI GIẢNG MÔN
BỘ MÔN: VÔ TUYẾN – KHOA VIỄN THÔNG 1
www.ptit.edu.vn Giảng viên: Nguyễn Viết Đảm
BỘ MÔN: VÔ TUYẾN - KHOA VT1
BÀI GIẢNG MÔN
TRUYỀN SÓNG VÀ ANTEN
Trang 4
§Đặc điểm truyền lan sóng cực ngắn
•Tán xạ tầng đối lưu
+Tồn tại các vùng không gian không đồng nhất trong tầng đối lưu
+Sóng đi vào trong vùng không đồng nhất sẽ khuyếch tán theo mọi
hướng
Lợi dụng để truyền sóng đến điểm thu
+Đặc điểm: Không ổn định do vùng không đồng nhất luôn thay đổi
2.1 Tổng quát

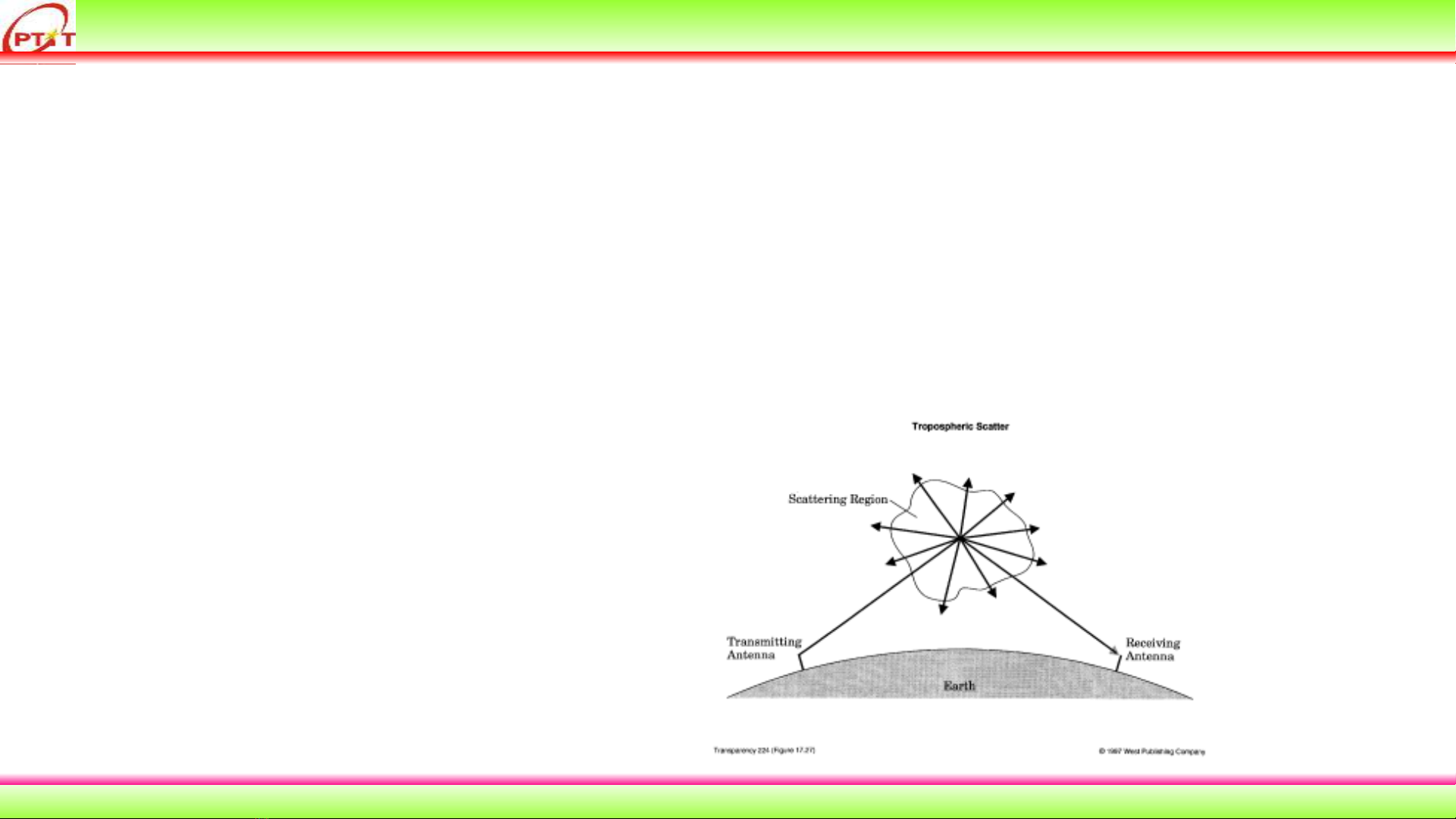

Hình 2.1: Tán xạ tầng đối lưu
