09/2015
Duy Phan
Chương 5: Vi xửlý 8086-4
2Họ vi điều khiển 8051
Duy Phan
Mục tiêu
Hiểu được cách ghép nối 8086 với bộ
nhớvà các thiết bịngoại vi
Biết được cách giải mã địa chỉbộnhớ
và thiết bịngoại vi
Biết được các kiểu giao tiếp I/O với vi
xửlý 8086
Biết và thiết kếđược một hệthống sử
dụng vi xửlý 8086
3Họ vi điều khiển 8051
Duy Phan
Nội dung
Ghép nối bộnhớvà ngoại vi
Ghép nối bộnhớ
Giải mã địa chỉnhớ
Ghép nối thiết bịngoại vi
Các kiểu giao tiếp I/O
Giải mã địa chỉthiết bịngoại vi
4Họ vi điều khiển 8051
Duy Phan

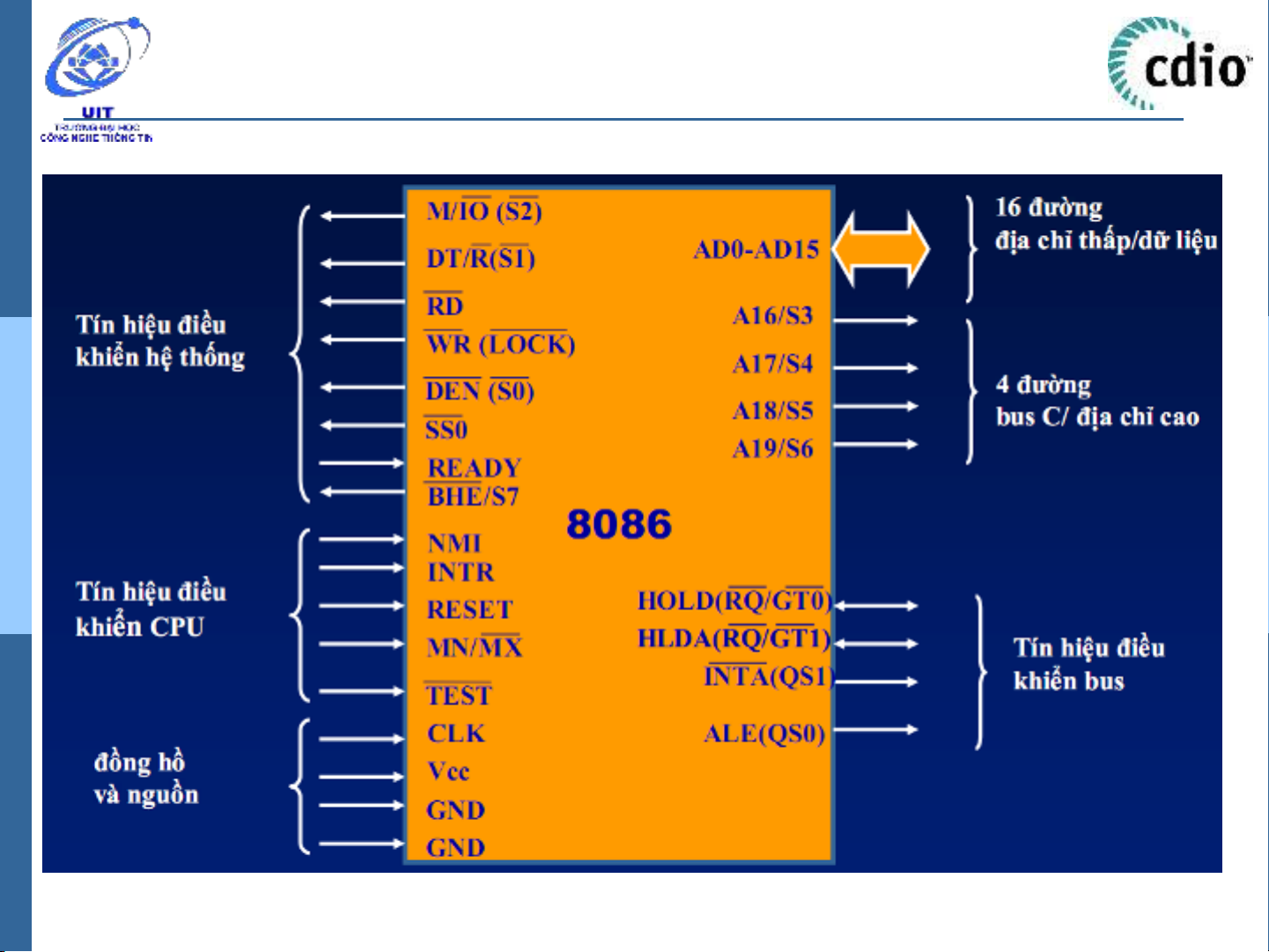

Các chân tín hiệu của 8086
5Họ vi điều khiển 8051
Duy Phan

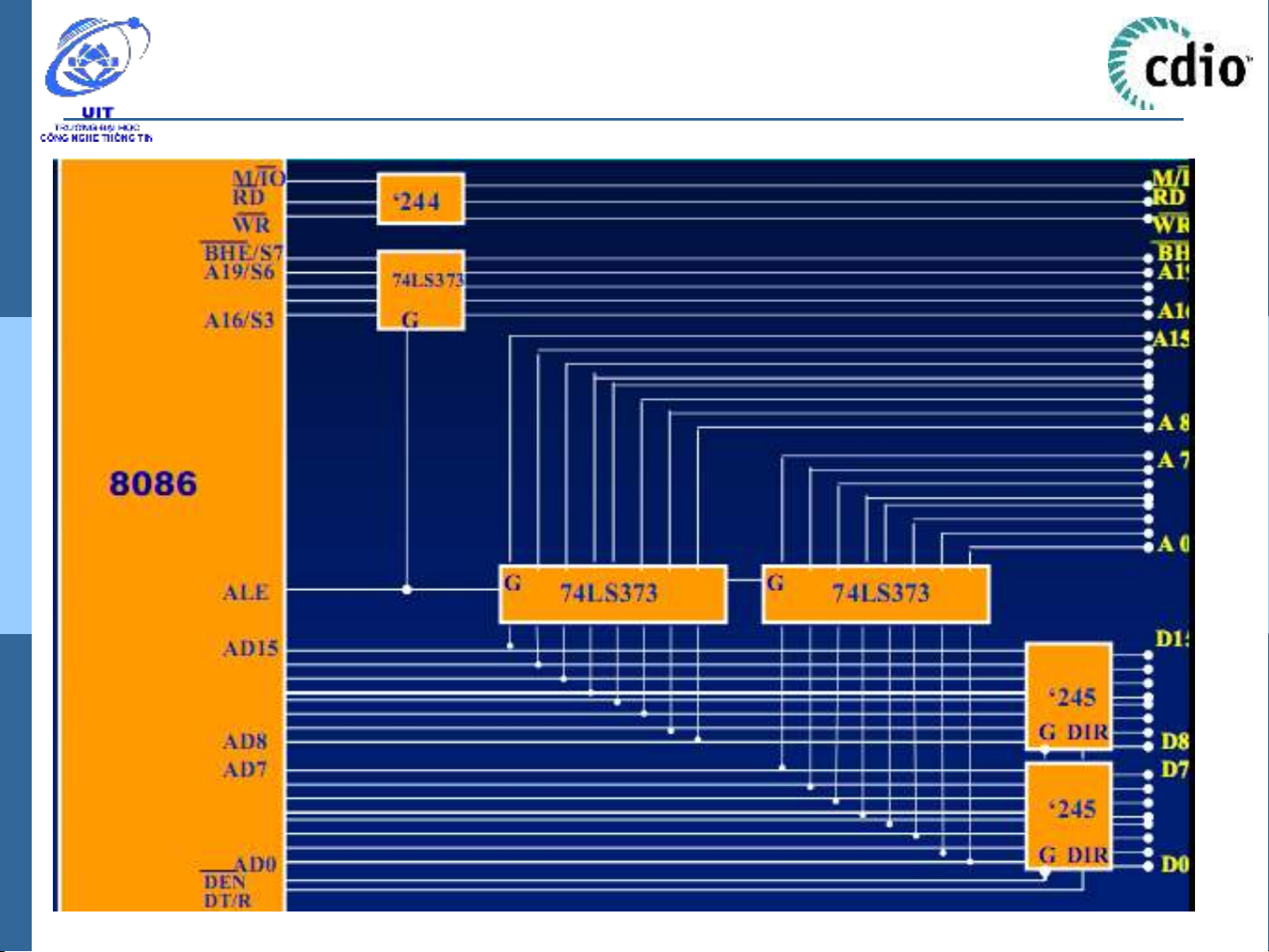

Phân kênh và đệm cho các bus
