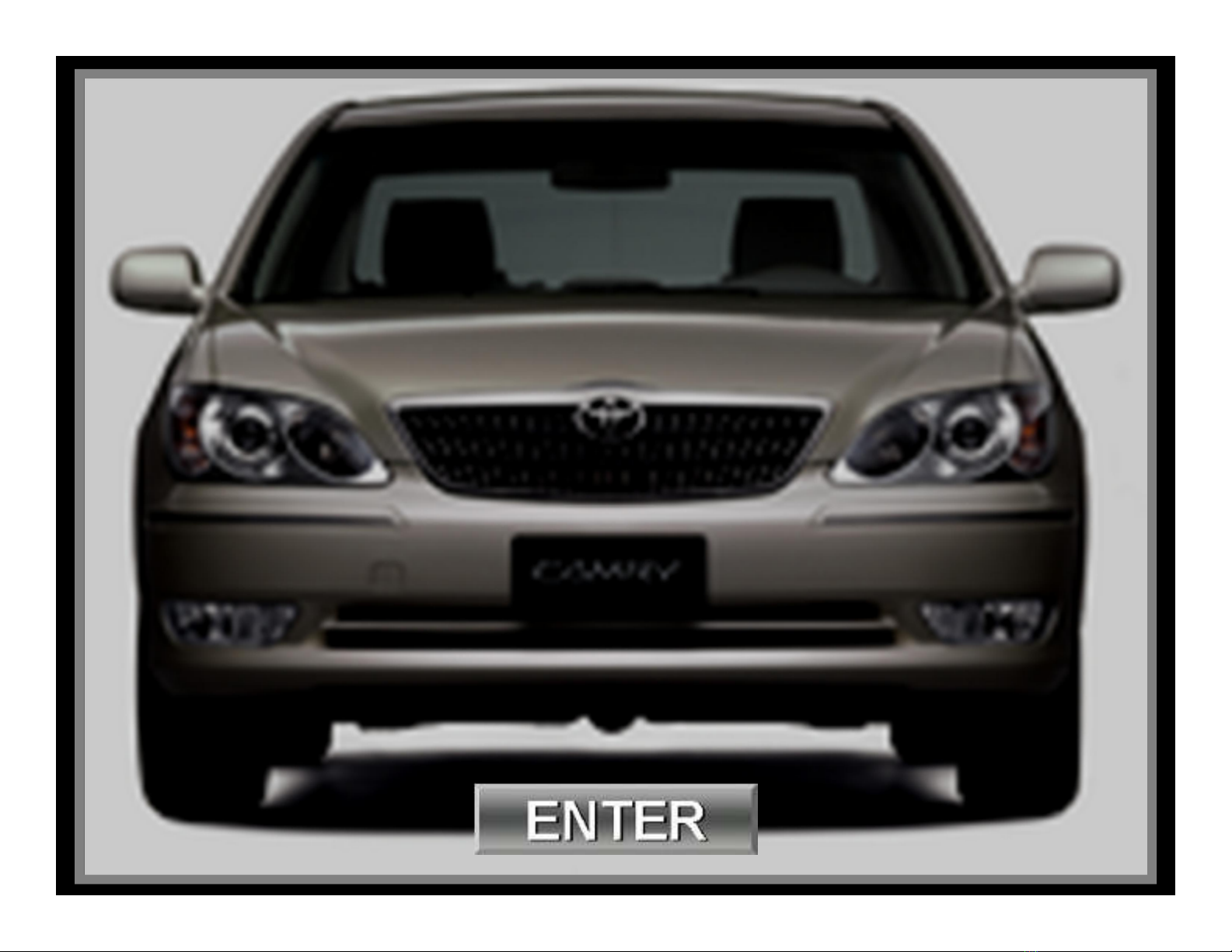

CAMRY 2004
Nội dung  Giới thiệu chung  Động cơ  Truyền lực và gầm  Điện thân xe
Giới thiệu Mã kiểu xe (Model code)  ACV30 L- JEMNKU và MCV30 L- JEAEKU Động cơ 2AZ-FE Động cơ 1MZ-FE
Giới thiệu  Mã kiểu xe áp dụng ACV 30 2AZ-FE (2.4 L) Hộp số thường E354 MCV30 1MZ-FE (VVT-i 3.0L, V6 ) Hộp số tự động U151E

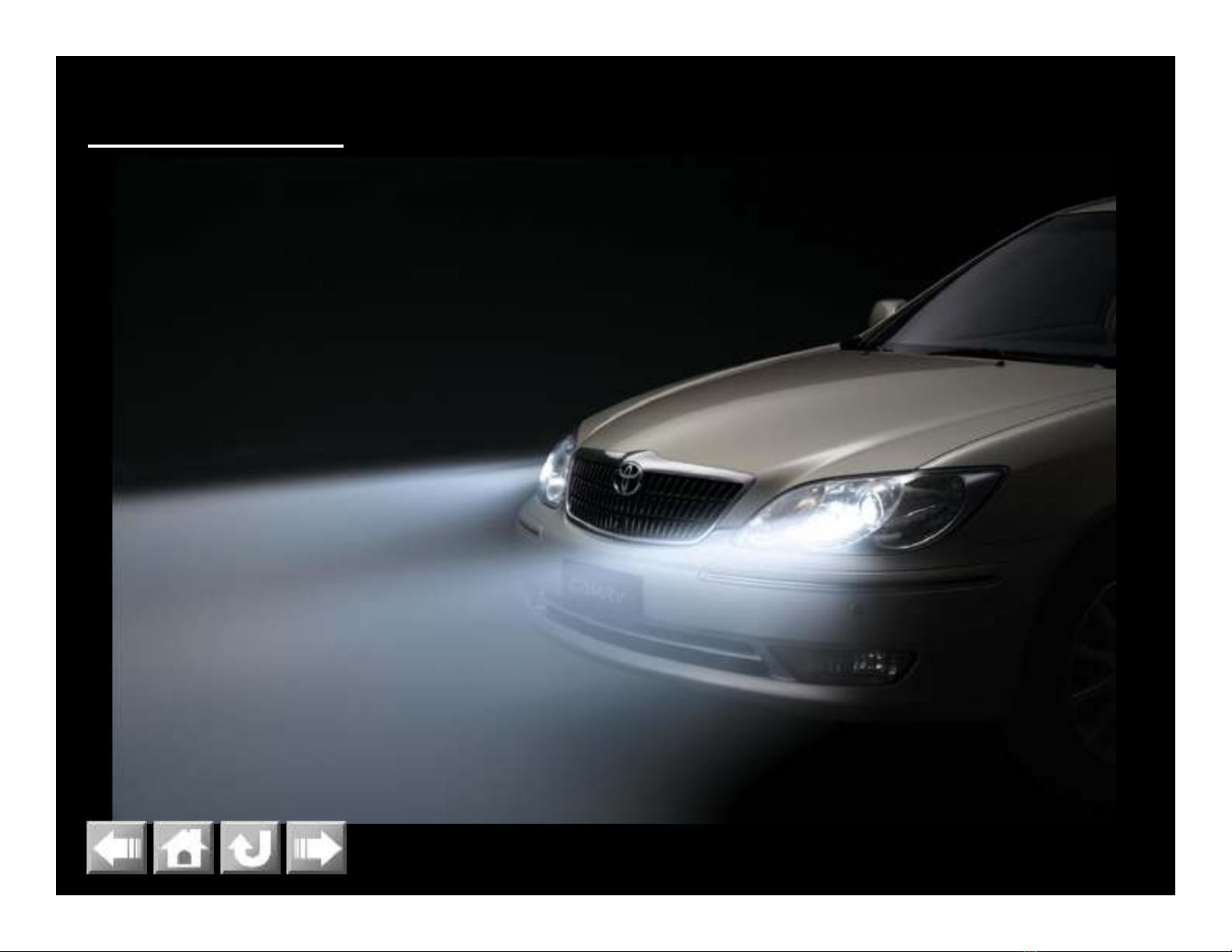

Giới thiệu  Hệ thống điện thân xe: Đèn pha HID, tự động điều chỉnh độ cân bằng theo phương ngang, đồng thời tự động bật sáng khi xe chạy trong đường hầm
Giới thiệu  Hệ thống điện thân xe: -Hệ thống chống trộm và khoá cửa điều khiển từ xa -Các hệ thống và chức năng khác Đèn phanh LED Hệ thống chiếu sáng trong xe Bảng đồng hồ mới với biểu tượng Camry
Giới thiệu Cảm biến nước mưa  Hệ thống điện thân xe: Chức năng gạt mưa tự động được thực hiện nhờ có cảm biến nước mưa Giọt nước mưa LED (Điot phát quang) Điot quang
Giới thiệu  Các cơ cấu chính của động cơ mới: Động cơ 1MZ-FE V6, 3.0-liter, 24-valve, DOHC, VVT-i
Động cơ  Các thay đổi chính Hệ thống mã hoá chống vận hành động cơ được áp dụng cho cả 2 loại xe sử dụng động cơ 1MZ-FE và 2AZ-FE
Động cơ  Xe Cam ry 2.4 với động cơ 2AZ-FE Loại động cơ 2AZ-FE Số xi lanh và cách bố trí 4xilanh thẳng hàng 16 xupap, trục cam kép dẫn động xích Cơ cấu xu páp (DOHC) Dung tích 2362 cm3 (144.2 cu in.) 88.5 X 96.0 mm Đường kính X Hành trình (3.48 X 3.78 in.) Tỉ số nén 9.6 : 1 Công suất cực đại 114 kW / 5600 rpm (EEC) Mô men xoắn cực đại 218 N·m / 4000 rpm (EEC) Tiêu chuẩn khí xả STEPI
Động cơ  Xe Camry 3.0 với động cơ 1MZ-FE Loại động cơ Mới 2004 Cũ 2002 Số xi lanh và cách bố trí 6xi lanh Chữ V  24 xupap, trục cam kép dẫn động Cơ cấu xu páp  đai- bánh răng (DOHC) w VVT-i Dung tích 2995 cm3 (182.8 cu in.)  Đường kính X Hành trình 87.5 X 83.0 mm  Tỉ số nén 10.5 : 1  Công suất -W (EEC) 212 Hp @ 5800 rpm 184 Hp @ 5300 v/p cực đại Mô men xoắn cực -W (EEC) 298 N·m / 4400 rpm 278 N·m @4300 rpm đại Tiêu chuẩn -W STEPI STEPII khí xả
Hệ thống truyền lực và gầm  Hộp số thường E354 (ACV) và hộp số tự động U151E (MCV)
Hệ thống truyền lực và gầm  Hộp số thường E354 Hộp số E 354 Số 1 3.538 Số 2 2.045 Số 3 1.333 Tỷ số truyền Số 4 1.028 Số 5 0.820 Số lùi. 3.583 Tỷ số truyền của vi sai 3.12 Loại dầu SAE 75W-90 Cấp độ nhớt API GL4 hoặc GL5 Lượng dầu 2.5 liters Trọng lượng khô Kg 44
Hệ thống truyền lực và gầm  Thông số cơ bản của hộp số tự động U151E Loại mới Loại cũ Hộp số U151E U140E Số 1 4.235 3.938 Số 2 2.360 2.194 Tỷ số Số 3 1.517 1.411 Số 4 1.047 1.019 truyền Số 5 0.756 - Số lùi. 3.378 3.141 Tỷ số truyền của vi sai 2.74 3.080 Trọng lượng khô (kg) 98.3 91 Loại dầu ATF T-IV U241E  U140E Transaxle 8.8 Transaxle 8.6 Lượng dầu (lit)
Hệ thống truyền lực và gầm  Hộp số tự động U151E có 5 tốc độ điều khiển điện tử (ETC) [Khác biệt cơ bản so với hộp số U140E] • Thân van được thay đổi để có thể dùng được 5 tốc độ • Thêm ly hợp truyền thẳng/OD và 2 van điện từ • Mới áp dụng việc điều khiển đa chế độ U140E U241E Transaxle Transaxle
Hệ thống truyền lực và gầm  Hệ thống treo độc lập (Chung cho cả 2 kiểu xe) Độc lập với thanh giằng Mc Treo trước Pherson Treo sau Độc lập với thanh giằng kép
Hệ thống truyền lực và gầm  Phanh, lốp và vành xe (Chung cho cả 2 kiểu xe) • Đặc tính 15 inch Phanh trước Đĩa thông gió 14 inch Phanh sau Phanh đĩa thường Lốp sử dụng 215/60R16 95 V 6.5JJ*16’’ Vành Vành bằng nhôm hợp kim
Điện thân xe  Hệ thống chiếu sáng và đèn pha  Hệ thống gạt mưa tự động  Hệ thống khoá cửa và chống trộm  Các hệ thống phụ trợ khác
Điện thân xe  Hệ thống chiếu sáng. Các chức năng sau đây có thể được kiểm tra:  Chiếu sáng khi vào xe  Chiếu sáng bậc cửa và tay cầm bên trong xe  Tắt đèn tự động  Bật đèn pha tự động (low)  Tiết kiệm điện cho ắc qui  Chức năng của bộ điều khiển độ sáng đèn pha  Điều khiển độ cân bằng của đèn pha
Điện thân xe  Hệ thống chiếu sáng: ECU thân xe bật và tắt đèn pha cùng các hệ thống đèn chiếu sáng khác như sơ đồ sau: Công tắc đèn pha •Điều khiển bật/tắt đèn pha, đèn Công tắc bật hậu ở chế độ thường hay tự động khoá điện ECU Các tín hiệu •Chiếu sáng khi vào xe thân xe phụ •Cảnh báo cửa mở Cảm biến điều khiển bật đèn •Giắc nối Chẩn đoán DLC3 tự động
