BÀI TP ðIU KIN

Môn : K THUT TRUYN S LIU

TÌM HIU PHƯƠNG PHÁP PHÁT HIN VÀ SA LI

THEO CONVOLUTIONAL CODING VÀ VITERBI DECODING

Mã xon (hay còn gi là mã chp) là mt loi mã sa li trong ñó :

- mi symbol m-bit thông tin (chui m-bit) ñưc mã hóa thành mt symbol n-bit,

vi m/n là t l mã hóa (n ≥ m)

- Và hàm truyn ñt là mt hàm ca k symbol thông tin cui cùng, vi k là chiu

dài hn ch ca mã.

Convolution Codes, ting Vit gi là Mã chp, là mt k thut mã hóa sa sai

(FEC). Convolution Codes thuc h mã lưi (mã hóa theo Trellis) và ñưc xây dng da

trên 1 ña thc sinh hoc 1 sơ ñ chuyn trng thái (trellis mã) ñc trưng. Quá trình gii mã

ca mã chp phi da vào trellis mã thông qua các gii thut khác nhau, trong ñó ni ting

nht là gii thut Viterbi.

Ti sao gi là mã chp vì cu trúc mã hóa có th biu din dưi dng phép tính

chp (convolution) gia ña thc sinh mã và chui tín hiu ñưc mã hóa.

Mã chp là mã tuyn tính có ma trn sinh có cu trúc sao cho phép mã hóa có th

xem như mt phép lc (hoc ly tng chp). Mã chp ñưc s dng rng rãi trong thc t.

B i mã hóa ñưc xem như mt tp hp các b lc s tuyn tính vi dãy mã là các ñ!u ra

ca b lc ñưc phép xen k". Các mã chp là các mã ñ!u tiên ñưc xây dng các thut

toán gii mã quyt ñ#nh ph!n mm hiu qu.

B mã hóa cho mã chp thư$ng ñưc coi là mt tp các b lc s.

Ví d: Hình sau ch ra mt s ví d v b mã hóa

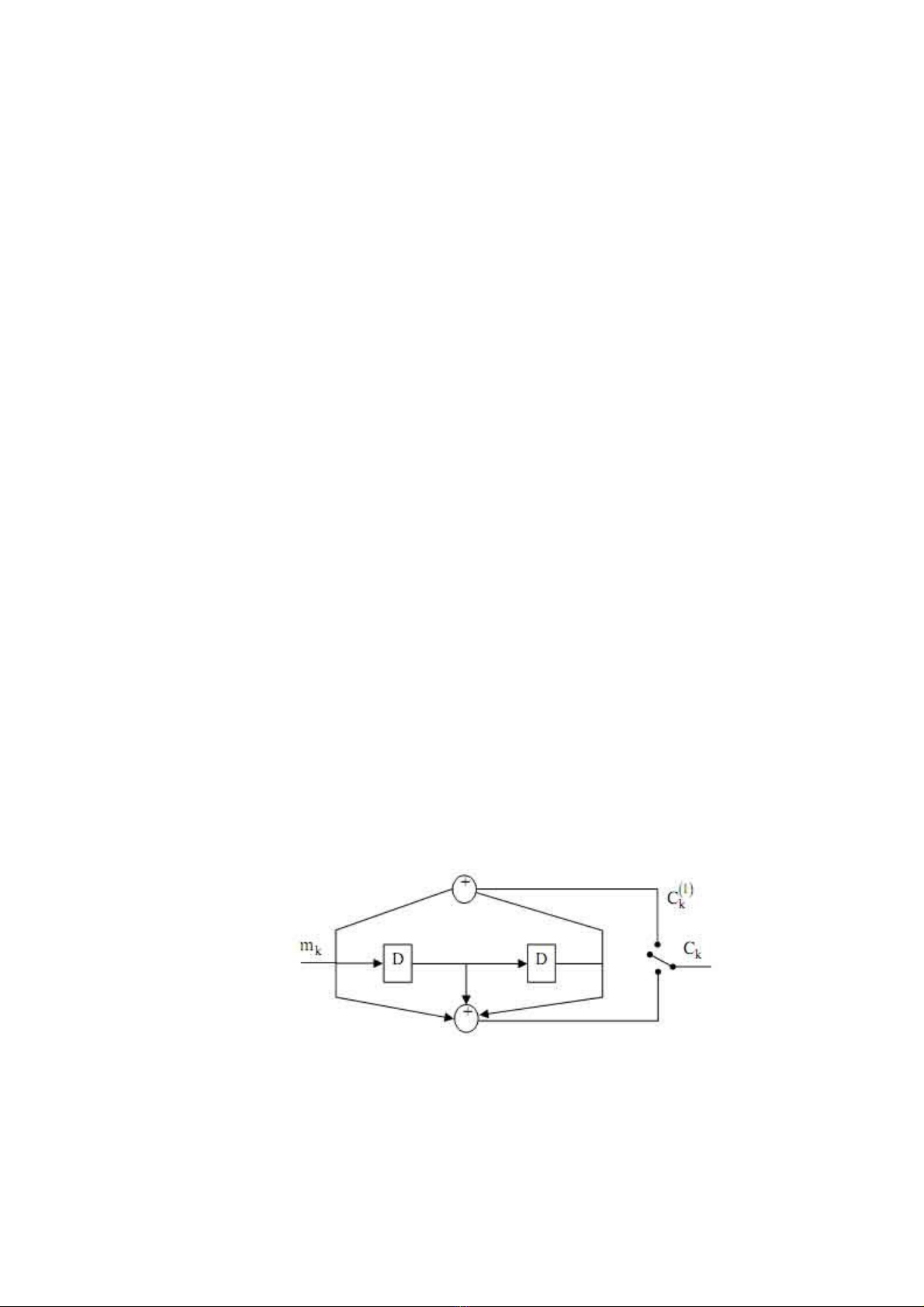

B mã hóa cho mã chp tc ñ R = ½

Trang 2/10

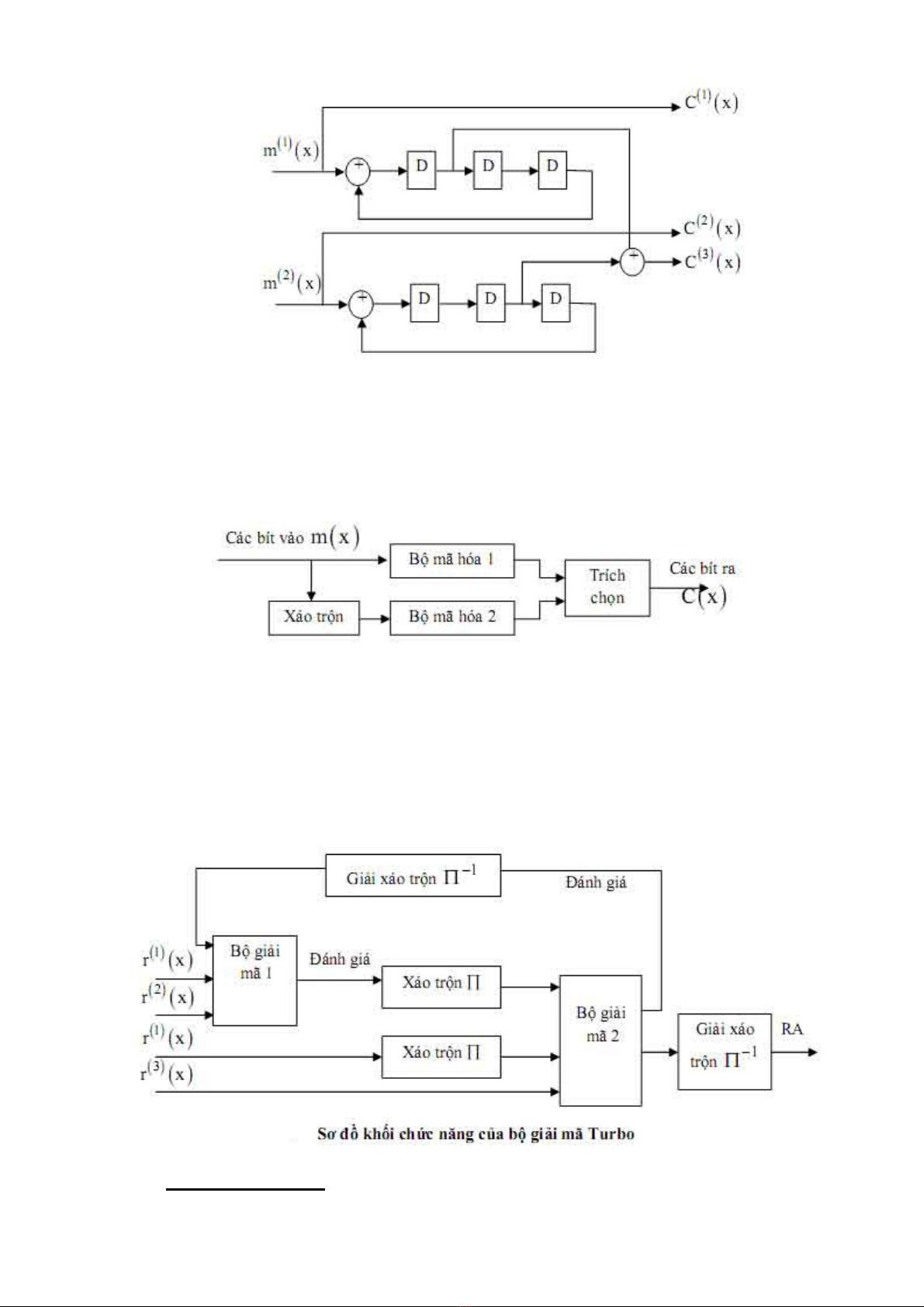

B mã hóa h thng R = 2/3

Vào năm 1993, Berrou, Glavieux và Thitimajashima ñã ñưa ra mt sơ ñ mã hóa

mi cho các mã chp ñưc gi là mã Turbo (Hình 1). Trong sơ ñ này dòng thông tin vào

ñưc mã hóa hai l!n vi mt b xáo trn ñt gia hai b mã hóa nh&m to ra hai dòng d

liu ñưc mã hóa có th xem là ñc lp thng kê vi nhau.

Hình 1. B mã hóa Turbo

Trong sơ ñ này các b mã hóa thư$ng ñưc s dng là các b mã hóa cho mã chp

có tc ñ R = 1/2 .

Các mã này ñưc s dng rt hiu qu trên các kênh pha ñinh. Ngư$i ta ñã chng

t' r&ng hiu năng ca mã Turbo s" tăng khi tăng kích thưc ca b xáo trn. Tuy nhiên

trong nhiu ng dng quan trng (ch(ng hn khi truyn ting nói), kích thưc b xáo trn

quá ln không s dng ñưc do kt qu gii mã b# gi chm

Coding / Decoding

Trang 3/10

Mã xon trong truyn d)n bao gm các kt qu ca s kt hp ca dãy ngun s

dng nhng ñ#nh dng xon khác nhau. Mã xon GSM bao gm trong vic thêm 4 bit

(thit lp ñ “0”') cho chui 185 bit ñ!u tiên và sau ñó áp dng hai xon khác nhau: ña

thc tương ng

4 3

( ) 1

G X X X

= + +

và

4 3

( ) 1

G X X X X

= + + +

Kt qu cui cùng. là s

trn l)n hai l!n chui 189 bit, xem hình sau:

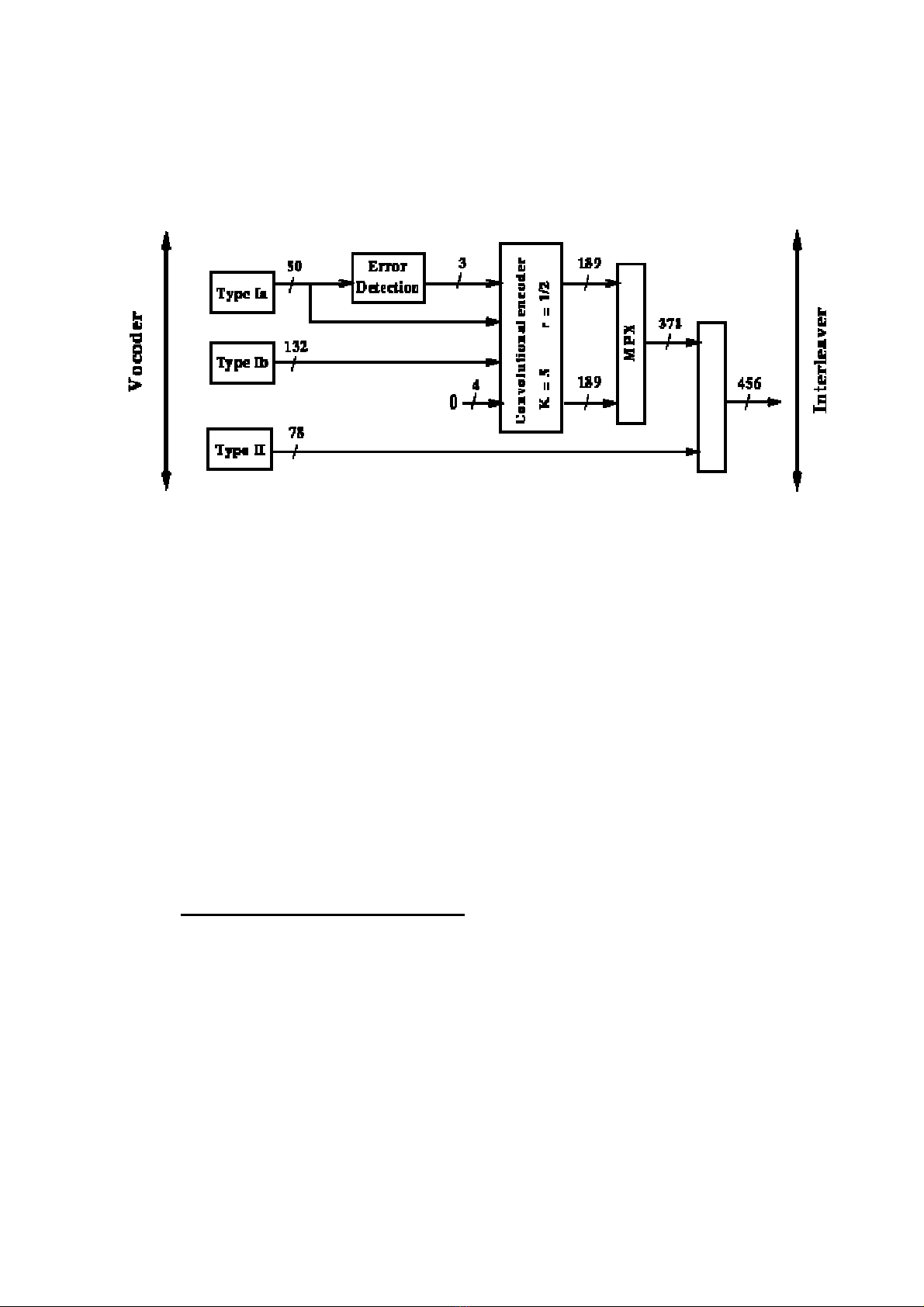

Hình 2: TCH / FS truyn Mode

S gii mã mã xon có th ñưc thc hin b&ng cách s dng mt thut toán

Viterbi .Mt b gii mã Viterbi khám phá mt cách hp lý song song d liu ngư$i dùng

mi khi có th trong trình t. Nó mã hóa và so sánh vi mi mt trình t nhn ñưc và

chn lên các khp g!n nht: nó là mt b gii mã kh năng ti ña. ð gim s phc tp (s

lưng các dãy d liu có th tăng gp ñôi vi mi bit d liu b sung), b gii mã công

nhn ti mi ñim có trình t nht ñ#nh không th thuc v ñư$ng d)n kh năng ti ña và

loi b' chúng. B nh mã hóa ñưc gii hn trong nhng bit K; mt b gii mã Viterbi

trong tình trng hot ñng n ñ#nh, ch gi 2

K-1

ñư$ng ñi. S phc tp ca nó tăng theo cp

s nhân vi chiu dài hn ch K.

T+ l mã xon GSM trên mi dòng d liu là 378 bit mi 20ms, tc là: 18,9KB/s.

Tuy nhiên, trưc khi ñiu ch tín hiu này, s" có 78 bit không bo v Class II ñưc thêm

vào (xem hình 2) Vì vy, t+ l bit rate GSM cho mi dòng là 456 bit mi 20ms tc là

22,8kb/s

* Tng quát Convolutional Coding

K thut mã hóa xon chuyn (mã hóa) mt chui bit d liu nh# phân thành mt

dãy các ký hiu tu!n t qua mt phép “chp”, mi ký hiu là mt nhóm bit. Vi mi

trư$ng hp ca chui bit d liu ng)u nhiên qua phép “chp” to ra mt s xác ñ#nh các

tu!n t ký hiu, gi là các tu!n t hp l. Tu!n t các ký hiu tương ng s" ñưc truyn ñi,

có mi quan h vi chui d liu gc. Căn c vào mi quan h này, máy thu s" chuyn

ngưc li (gii mã) thành d liu ñã truyn. Nu có li xy ra, mt tu!n t ký hiu hp l

g!n ging nht vi tu!n t ký hiu nhn s" ñưc chn ñ chuyn ngưc thành chui d

liu ban ñ!u.

K thut mã hóa xon ñưc áp dng cho các thông ñip rt dài. Gii pháp gii mã

nhanh ñưc áp dng rng rãi là gii mã Viterbi

Trang 4/10

*Ví d mã hóa

Gi s chui bit c!n mã hóa là: 1 1 1 0 1 1 0 0

Theo sơ ñ lưi ta có tu!n t là: 11 01 10 01 00 01 01 11

*Ví d gii mã

Gi s máy thu nhn ñưc 11 01 11 11 00 01 01 11

1 1 ? ? 1 1 0 0

Các bit b li, không có ñưng dn liên tc (không có tun t hp l)

C!n xây dng các ñư$ng liên tc t, các thông tin trên. ðư$ng d)n tt nht là

ñư$ng có khác bit ít nht vi tu!n t nhn ñưc. Có bn ký hiu có th và 8 hot ñng

chuyn trng thái tương ng có th:

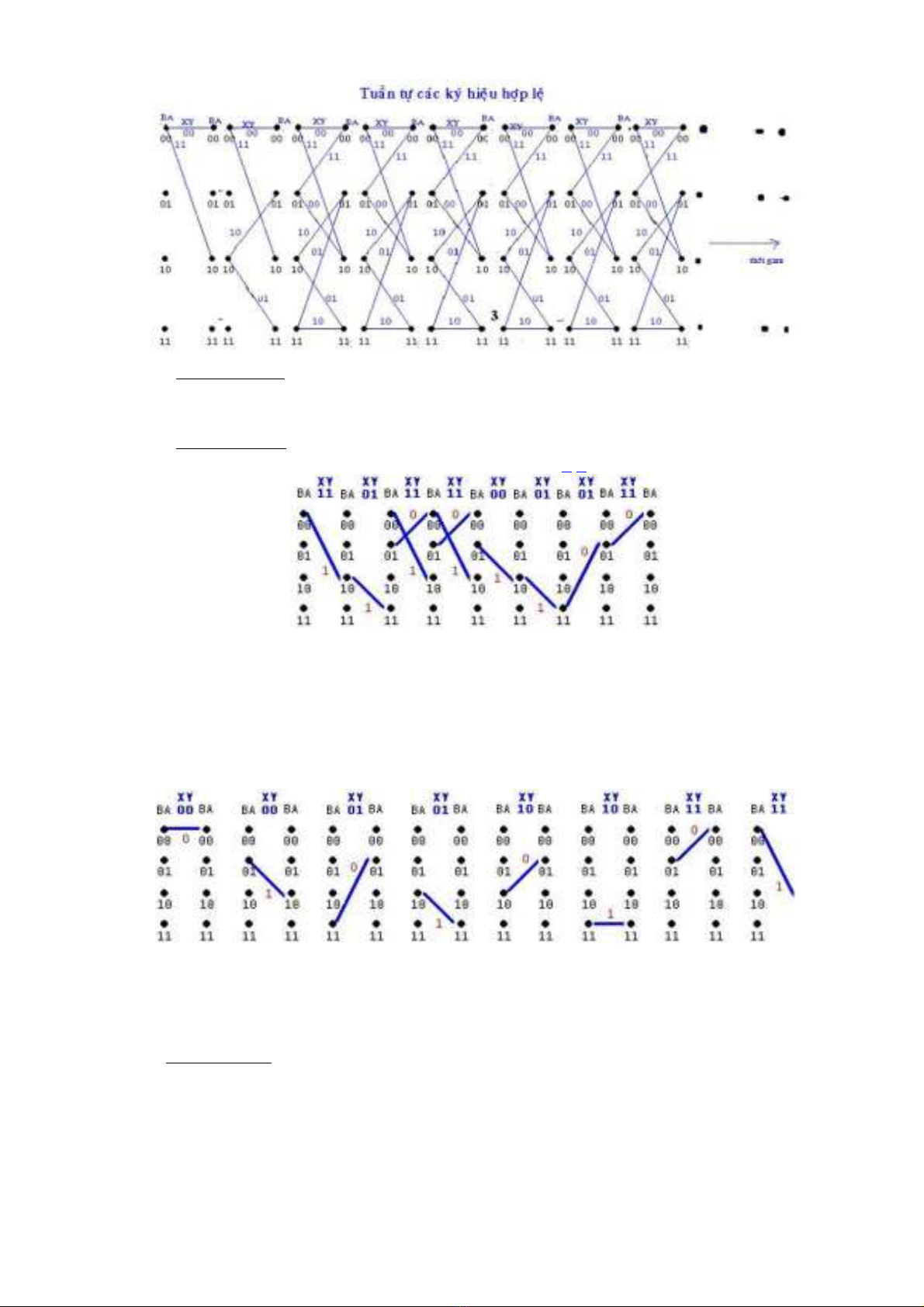

Các ph!n t kh dng ñ thit lp ñư$ng liên tc

Các ñư$ng liên tc có th

Thc t có bn ñư$ng d)n ng viên cho vic chn. Căn c vào s sai lch ñ chn

ra mt.

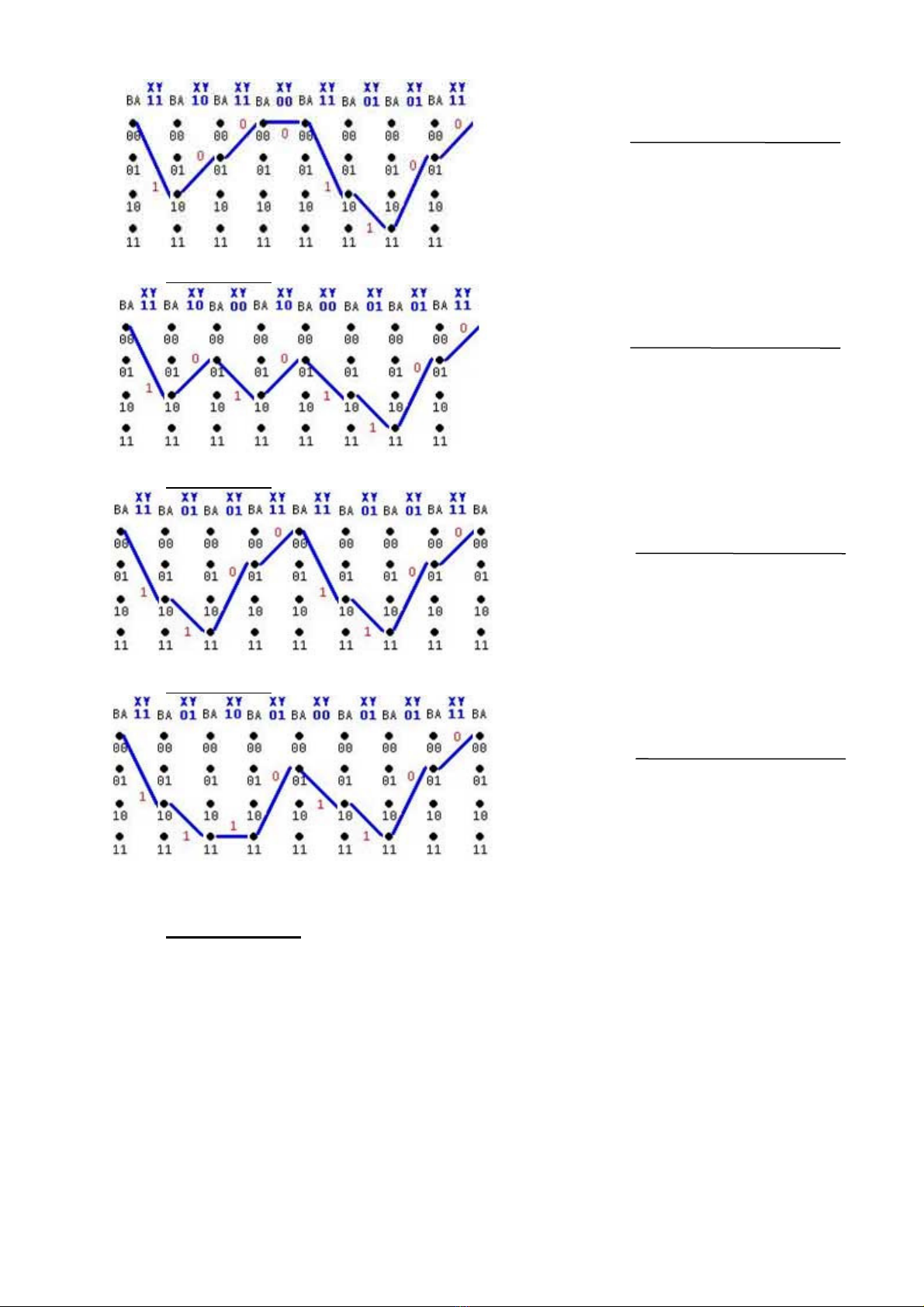

* -ng viên 1

Trang 5/10

Tu!n t nhn: 11 01 11 11 00 01 01 11

ðư$ng d)n: 11 10 11 00 11 01 01 11

Sai lch : 00 11 00 11 11 00 00 00

Tng s sai lch = 6. Data : 10001100

* -ng viên 2

Tu!n t nhn: 11 01 11 11 00 01 01 11

ðư$ng d)n: 11 10 00 10 00 01 01 11

Sai lch : 00 11 11 01 00 00 00 00

Tng s sai lch = 5. Data : 10101100

* -ng viên 3

Tu!n t nhn: 11 01 11 11 00 01 01 11

ðư$ng d)n: 11 01 01 11 11 01 01 11

Sai lch : 00 00 10 00 11 00 00 00

Tng s sai lch = 3. Data : 11001100

* -ng viên 4

Tu!n t nhn:

11 01 11 11 00 01 01 11

ðư$ng d)n:

11 01 10 01 00 01 01 11

Sai lch :

00 00 01 10 00 00 00 00

Tng s sai lch = 2. Data :

11101100

ðư$ng d)n 4 có sai lch nh' nht ñưc chn và d liu là 11101100.

Gii mã Viterbi

Xác ñ#nh tt c các ñư$ng d)n, tính ra khong cách Hamming gia chúng vi tu!n

t nhn ñưc, chn ly giá tr# nh' nht là công vic khá ln.

ð khc phc, li dng ñc tính ca lưc ñ lưi ñ chn ra mt s ñư$ng d)n tt

nht cho chn la sau cùng: ti mi khong, lưi ch có 4 trng thái BA có th, có nhiu

ñư$ng d)n ñn bn trng thái này. Mi trng thái có th d)n ñn mt trong hai trng thái

trong khong k tip. Ngưc li, mt trng thái cho trưc luôn là ñích ñn t, hai trng thái

xác ñ#nh trong khong th$i gian k trưc. Nói cách khác, có ñúng hai ñư$ng d)n ñn mi

mt trong bn trng thái. Thông thư$ng, mt trong hai ñư$ng d)n s" có s sai lch tích lũy

hin ti nh' hơn ñư$ng kia. ðư$ng có sai lch tích lũy hin hành nh' hơn s" ñưc chn ñ

xét tip.
