Nội dung Text: BÀI TẬP KẾT CẤU THÉP

Bài tập về nhà môn: Kết Cấu Thép BÀI TẬP KẾT CẤU THÉP NĂM HỌC 2009 - 2010 LỚP: T14XDC Bài 1. Kiểm tra khả năng chịu lực của liên kết đối đầu dùng đường hàn đối đầu thẳng, như hình vẽ (hình 2.1): M = 10 kNm; Q = 160 kN. Hệ số điều kiện làm việc γc = 1; với Mac thép CCT34, que hàn N42, hàn tay và kiểm tra bằng phương pháp thông thường. 10 10 Q 10 1 220 220 M Lh Q 1 10 Hçnh 2.1 Bài 2. Kiểm tra khả năng chịu lực của liên kết có bản ghép dùng đường hàn góc như hình vẽ (hình 2.2): M = 65 kNm; Q = 250 kN. Hệ số điều kiện làm việc γc = 1; f = 21 kN/cm2; fws = 15,3 kN/cm2; Que hàn N42: fwf = 18 kN/cm2 ; βf = 0,7; βs = 1; chiều cao đường hàn hf = 10 mm Q 10 16 16 100 100 M M 500 500 Q 210 12 16 12 Hçnh 2.2 Bài 3. Tính liên kết hàn đối đầu nối 2 bản thép 300x20 chịu kéo tính toán N = 1150 kN, Hệ số điều kiện làm việc γc = 1; với Mac thép CCT38, que hàn N46, hàn tay và kiểm tra bằng phương pháp thông thường. Bài 4. Tính liên kết bulông thường nối 2 bản thép có tiết diện 250x20 chịu lực kéo trung tâm N = 560 kN. Liên kết dùng 2 bản ghép, thép CCT34, Bulông có cấp độ bền 4.8 đường kính d = 20mm. Đường kính lỗ bulông dlỗ = 22mm. Các hệ số khác tự cho hoặc tra bảng. LỚP T14XDC Trang: 1

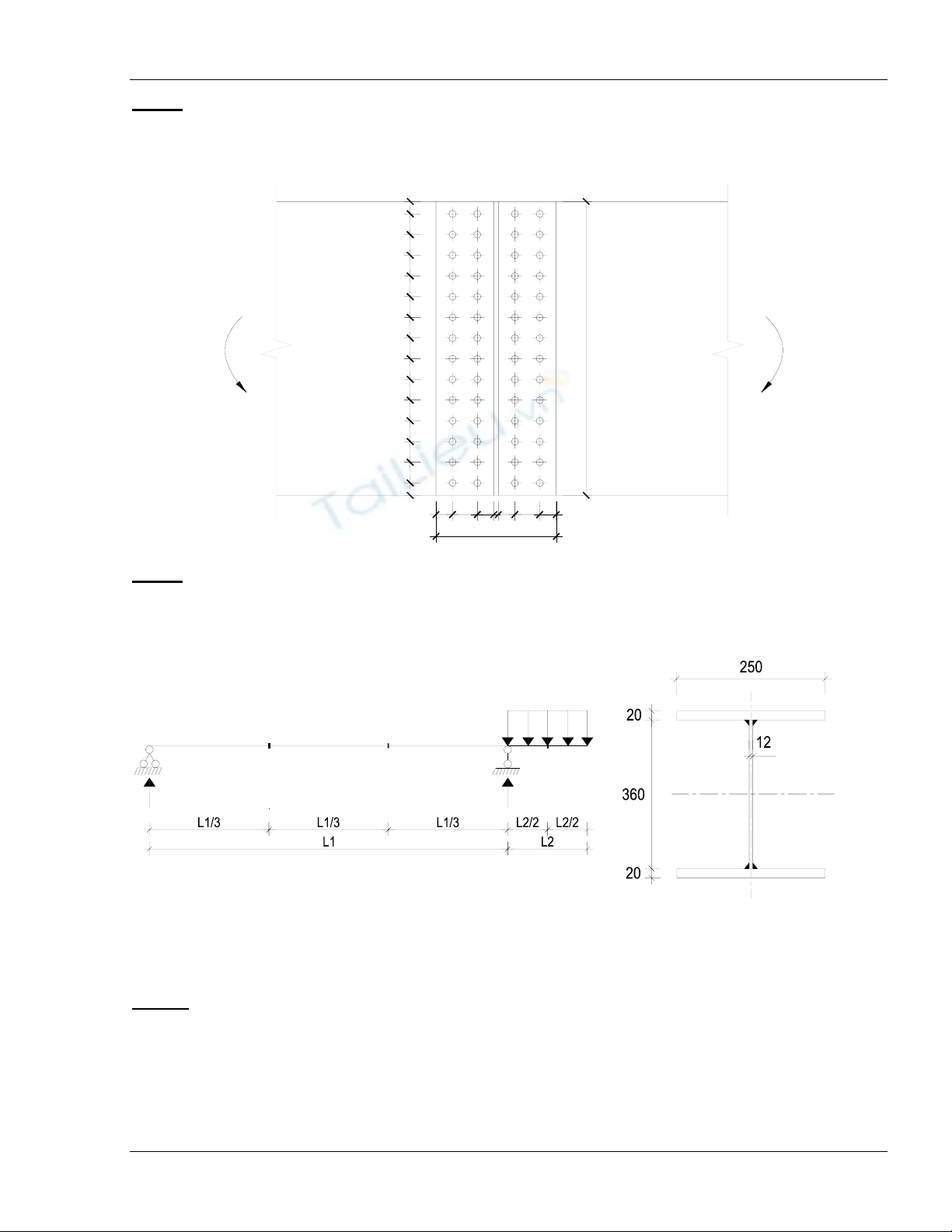

Bài tập về nhà môn: Kết Cấu Thép Bài 5. Kiểm tra liên kết bulông chịu M = 640 kNm. Bulông thường cấp độ bền 5.6 đường kính d = 22mm, đường kính lỗ dlỗ = 25mm. Thép CCT38. Các hệ số khác tự cho hoặc tra bảng. (bản thép cơ bản dày 12mm, 2 tấm thép làm bản ghép dày 10mm) 60 100 100 100 100 100 100 100 100 100 100 100 100 100 60 M M M M 1420 80 120 80 80 120 80 565 Bài 6. Cho sơ đồ dầm chịu lực như hình vẽ (Hình 6.1), với L1 = 9m; L2 = 2m. Tải trọng phân bố đều q = 35T/m. Bỏ qua trọng lượng bản thân dầm hãy kiểm tra dầm theo điều kiện bền tại vị trí C có tiết diện như Hình 6.2. (Thép CCT34, hệ số điều kiện làm việc γc = 1) y q A B C D F E x x y Hình 6.1 Hình 6.2 Bài 7. (Lấy giá trị nội lực theo bài tập số 6 với tiết diện theo hình 7.1) Giả sử nếu xem bản cánh của dầm chịu toàn bộ mômen, bản bụng chịu toàn bộ lực cắt, hãy thiết kế mối nối cho bản bụng dầm tại B. Mối nối dùng 2 bản ghép và đường hàn góc như (Hình 7.1) Tự chọn kích thước và Mac thép làm bản ghép, chọn que hàn, chọn phương pháp hàn và phương pháp kiểm tra chất lượng đường hàn. LỚP T14XDC Trang: 2

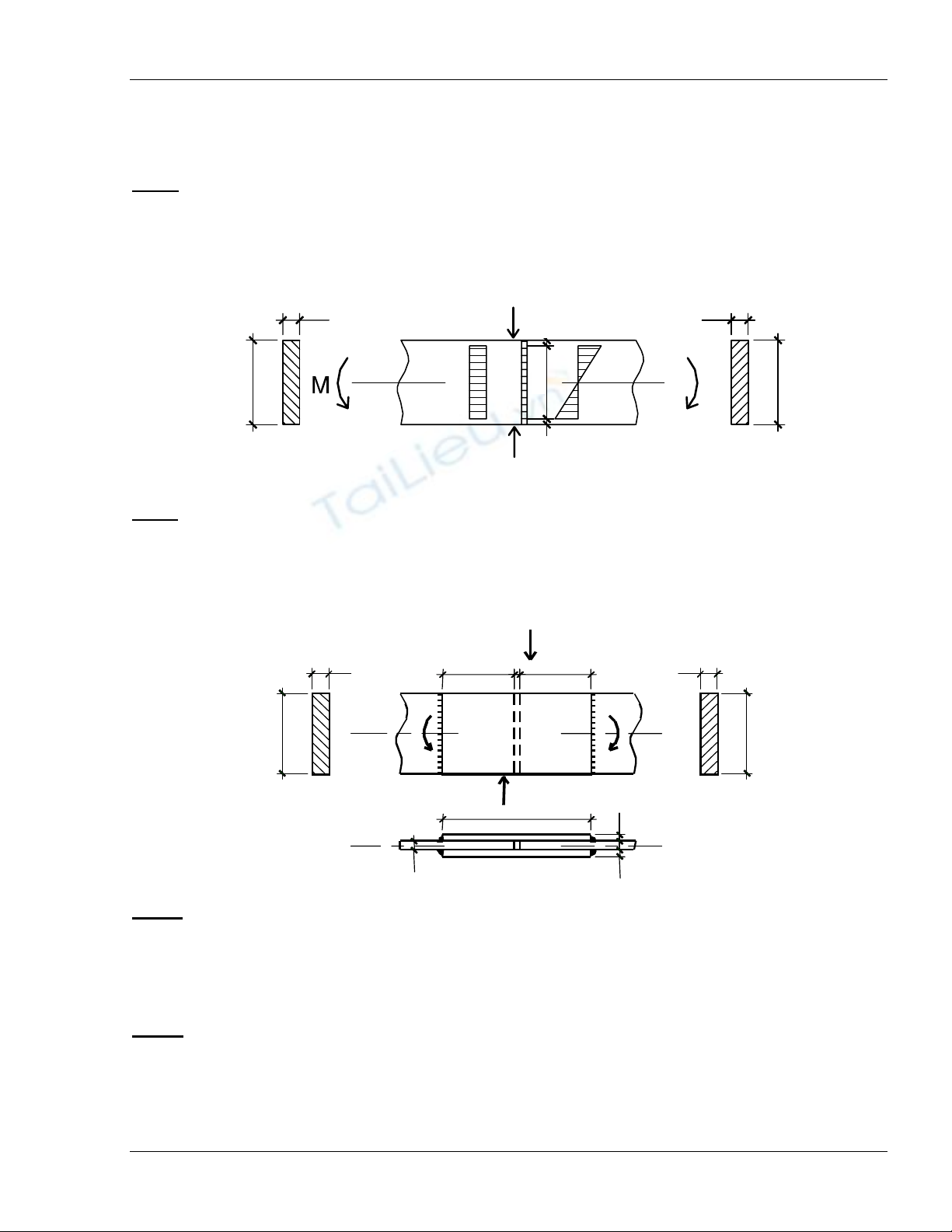

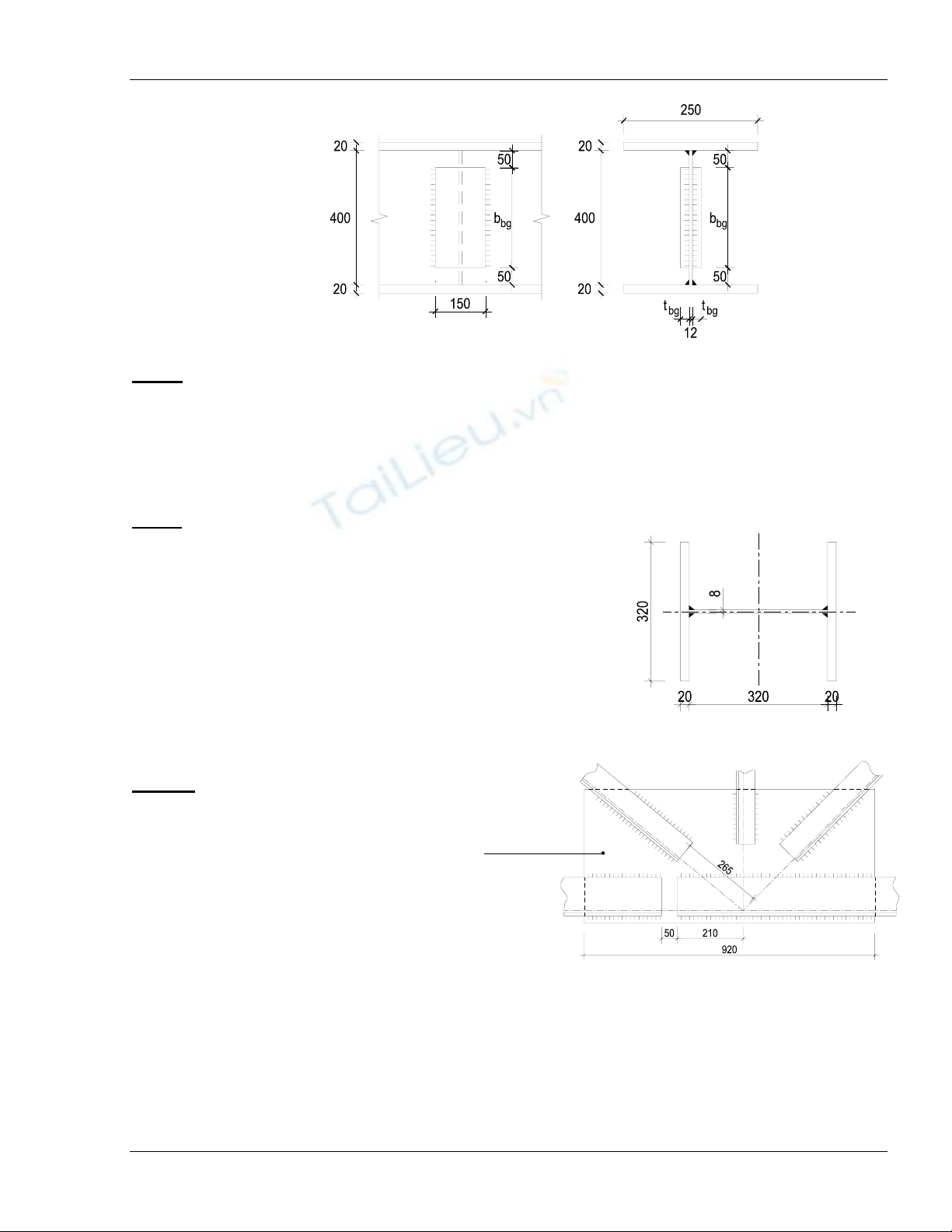

Bài tập về nhà môn: Kết Cấu Thép Hình 7.1 Bài 8. Cho một cột đặc chịu nén đúng tâm N = 62,5T. Cột có tiết diện là thép định hình chữ H số hiệu thép I30. Cột cao 3,6m. Liên kết ở chân cột là ngàm; ở đỉnh cột là khớp theo các phương. Kiểm tra cột theo yêu cầu về độ mảnh và ổn định tổng thể. Với thép cột là CCT34, hệ số điều kiện làm việc là: γc = 1, độ mảnh giới hạn [λ] = 120. Bài 9. Kiểm tra theo yêu cầu về độ mảnh và ổn định tổng thể x của cột đặc chịu nén đúng tâm (Hình 9.1). Chiều dài cột 8m, hai đầu liên kết khớp theo các phương. Cột chịu tải trọng thường xuyên 1200 kN và hoạt tải 400 kN. Các hệ số vượt tải tương ứng y y là γg = 1,1 và γp = 1,3. Thép làm cột là thép tấm mác CCT34, que hàn N42. Hệ số điều kiện làm việc của cột γc = 1. x Hình 9.1 X2 Bài 10. Cho nút dàn như hình vẽ (Hình ... ... ? 10.1). Tính toán và vẽ liên kết thanh X2 ... ... . ... . ?. chịu lực kéo 50,5T gồm 2 thép góc đều cạnh 12x430x920 ... . 2L80x80x8 vào bản mã. (dùng thép CCT34 que hàn N42, hệ số điều kiện làm việc γc = D1 0,95; hàn bằng tay và kiểm tra bằng mắt) Hình 10.1 LỚP T14XDC Trang: 3
