BÀI 2
CÁC HỆ KẾT CẤU SÀN BTCT
PHỔ BIẾN
(ÔN TẬP)

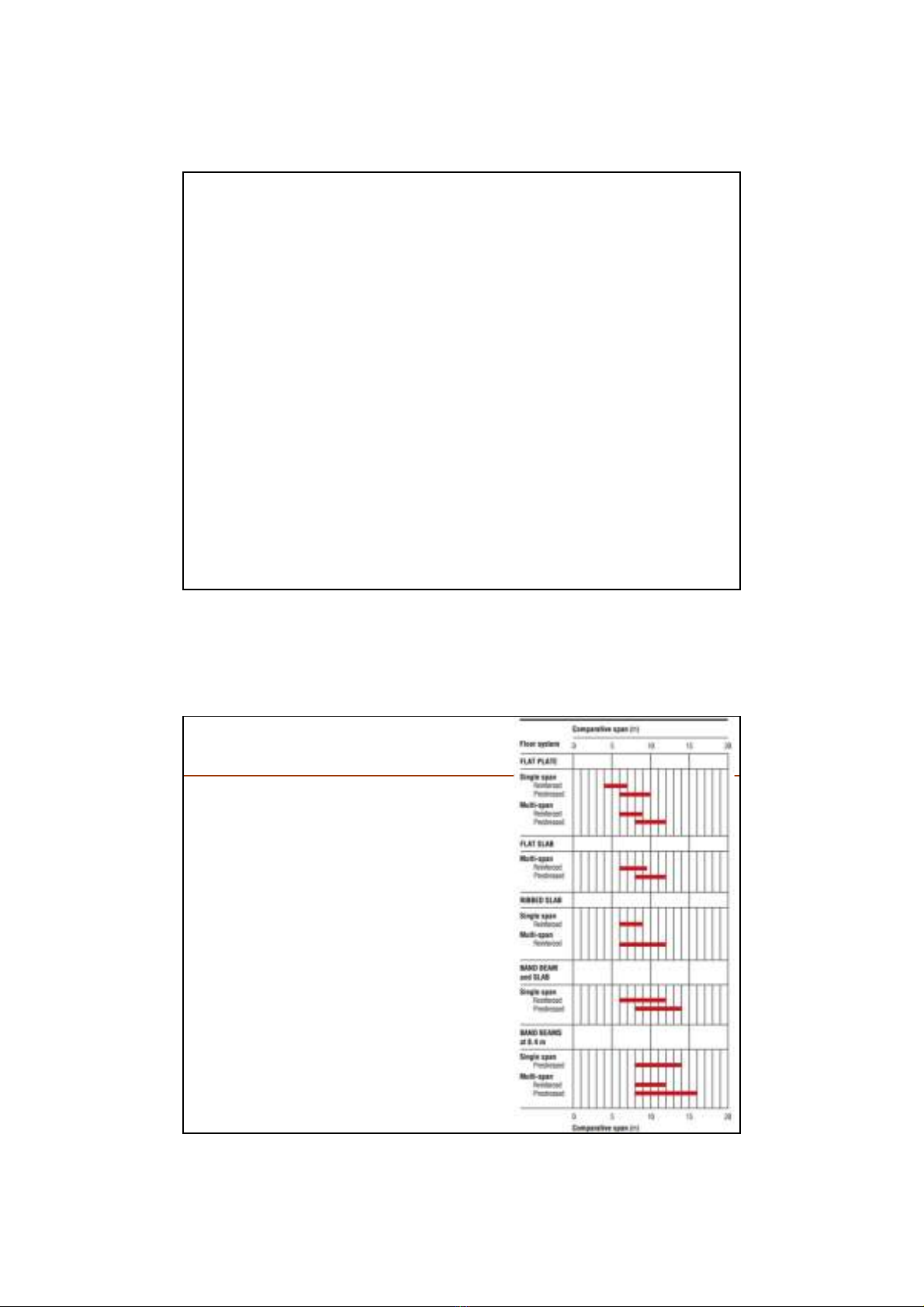

Tổng quan
Chọn giải pháp ván khuôn đơn giản khi lắp dựng và tháo dỡ, có tính tái sử dụng cao. Chọn giải pháp sàn hợp lý trong nhà cao tầng có vai trò quan trọng vì: • Mỗi sàn tiết kiệm được một ít thì cả công trình nhiều tầng có thể tiết kiệm rất đáng kể.
• Trọng lượng sàn có ảnh hưởng đến việc thiết kế các cấu kiện chịu lực đứng như vách/tường, cột, hệ móng. Khối lượng công trình cũng ảnh hưởng đến đặc điểm chịu tải trọng động của công trình. • Chiều cao hệ kết cấu sàn ảnh hưởng đến chiều cao tầng.
Draft 01- Nguyen Huu Anh Tuan
12
21/11/2014

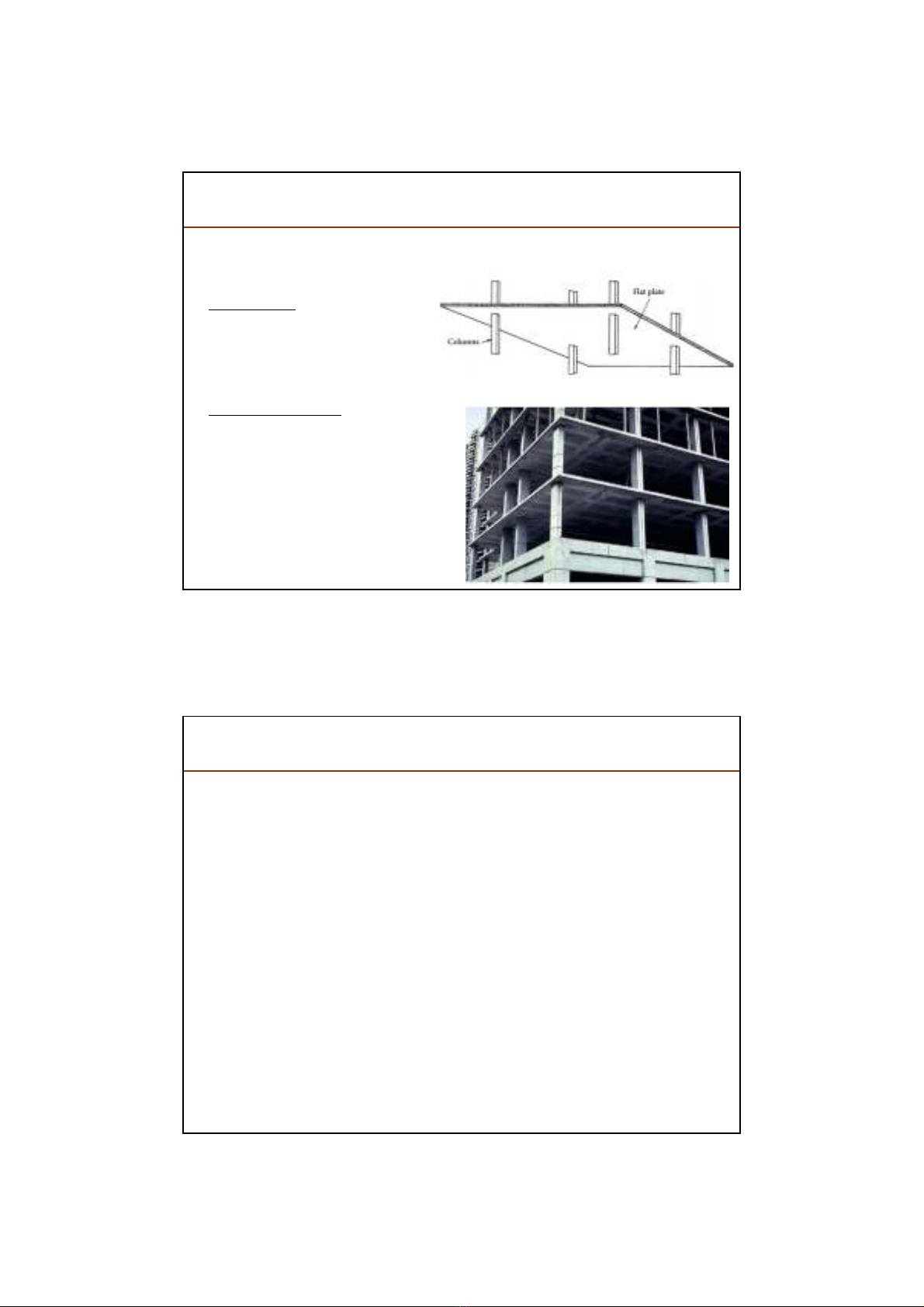

Sàn không dầm
Flat plate – không có mũ cột hay bản đáy
BTCT thường: nhịp 6-8 m (D x 30 cho nhịp biên và D x 32 cho nhịp giữa của sàn liên tục)
BTCT ứng suất trước: nhịp 8-12m (D x 37 cho nhịp biên và D x 40 cho nhịp giữa của sàn liên tục, với D là chiều dày sàn).
Sàn không dầm
Flat plate – không có mũ cột hay bản đáy
Ưu điểm: • Ván khuôn đơn giản, trần phẳng • Không dầm, bố trí hệ thống kỹ thuật dưới sàn đơn giản • Chiều cao hệ kết cấu sàn tối thiểu, có thể giảm chiều cao tầng
Nhược điểm: • Vượt nhịp trung bình • Là một bộ phận của khung cứng (dầm tương đương) (cid:1) ảnh hưởng đến khả năng chịu tải ngang.
• Để chống xuyên thủng sàn phẳng, có thể cần cốt thép chịu cắt (shear heads, shear reinforcement) cho sàn hoặc phải tăng tiết diện cột
• Độ võng dài hạn có thể lớn • Có thể không thích hợp để đỡ các vách ngăn bằng vật liệu giòn (như tường gạch) • Có thể không thích hợp cho tải trọng nặng
Draft 01- Nguyen Huu Anh Tuan
13
21/11/2014

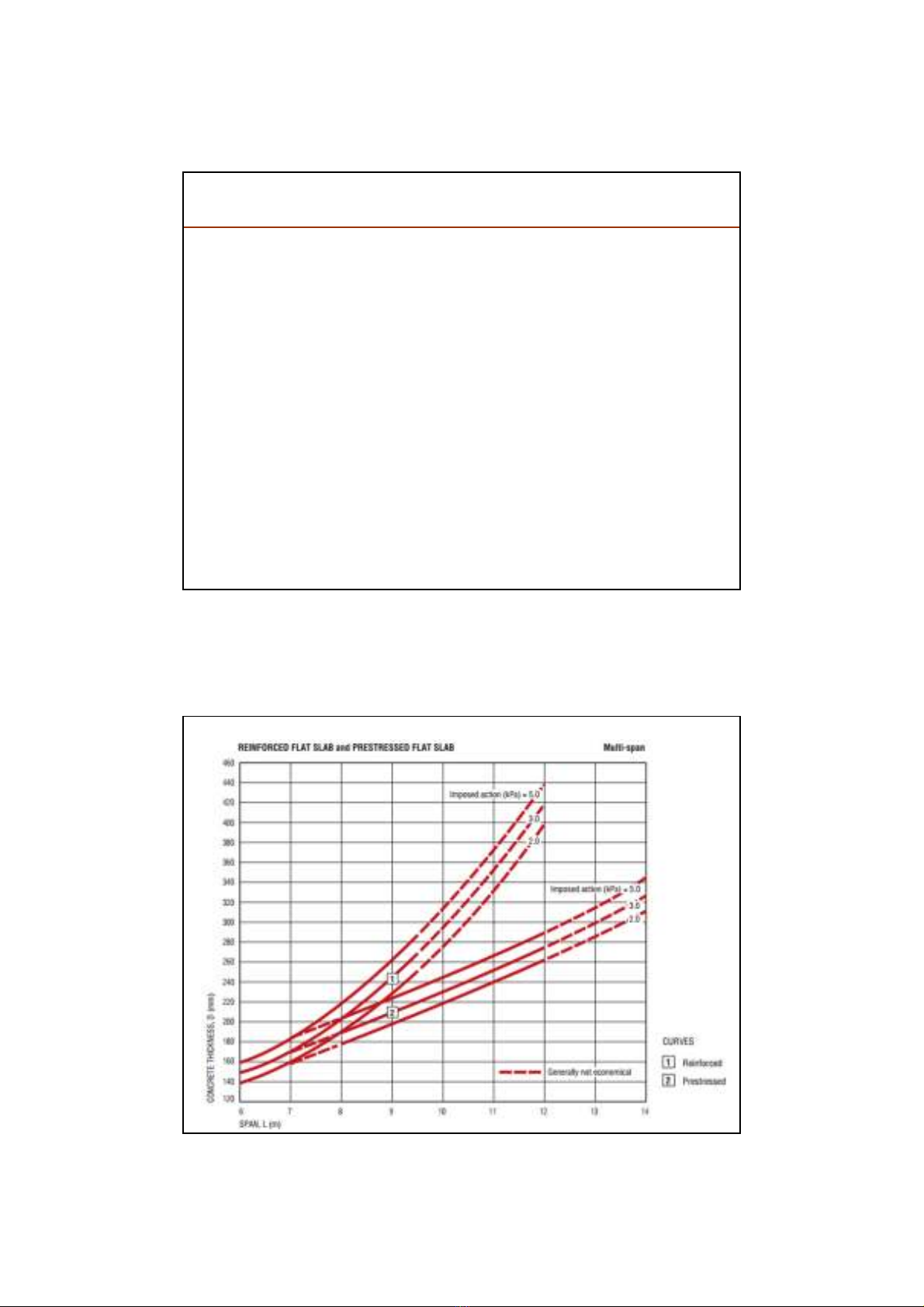

Sàn không dầm
Flat slab – có bản đáy (drop panel)
Dùng Drop panels để tăng khả năng chống xuyên thủng tại vị trí sàn gần cột • BTCT thường: nhịp 9.5m (D x 32 cho nhịp biên và D x 36 cho nhịp giữa của sàn liên tục) • BTCT ứng suất trước: nhịp 12m (D x 40 cho nhịp biên và D x 45 chi nhịp giữa của sàn liên tục, D là chiều dày sàn không kể drop panel)
Draft 01- Nguyen Huu Anh Tuan
14
21/11/2014
Sàn không dầm
Flat slab – có bản đáy (drop panel)
Ưu điểm: • Ván khuôn đơn giản • Không dầm, bố trí hệ thống kỹ thuật dưới sàn đơn giản • Chiều cao kết cấu tối thiểu • Thường không cần cốt thép chịu cắt cho vùng sàn gần cột
Nhược điểm: • Vượt nhịp trung bình • Thường không thích hợp để đỡ vách ngăn bằng vật liệu giòn • Drop panels có thể ảnh hưởng đến việc bố trí các hệ thống kỹ thuật có kích thước lớn
• Việc bố trí lỗ theo phương đứng phải tránh vùng sàn xung quanh cột • Với sàn phẳng BTCT thường độ võng của dải giữa nhịp có thể lớn.
Draft 01- Nguyen Huu Anh Tuan
15
21/11/2014
Sàn có dầm
Sàn sườn BTCT là hệ kết cấu sàn truyền thống, có thể chịu lực một hoặc hai phương, thường không dùng ứng lực trước cho hệ sàn này. Ưu điểm: • Có thể vượt nhịp lớn Nhược điểm: • Ván khuôn phức tạp hơn so với sàn không dầm • Chiều cao hệ dầm sàn lớn • Tăng chiều cao tầng nhà • Có thể phải tạo lỗ xuyên qua dầm khi bố trí đường ống
Sàn có dầm bẹt
Hệ này có các dầm với chiều cao nhỏ nhưng chiều rộng lớn (band beams). Có thể dùng BTCT ứng lực trước cho band beams (căng sau) trong khi vẫn dùng BTCT thường cho sàn. Cũng có thể dùng sàn composite concrete/metal decking.
• BTCT thường: nhịp vào khoảng Dx22 cho band beams rộng 1200mm, và Dx26 cho band beams rộng 2400mm; có thể vượt nhịp đến 12m. D là tổng chiều dày sàn-dầm bẹt.
• BTCT ứng lực trước: nhịp vào khoảng Dx24 cho band beams rộng 1200mm, và Dx28 cho band beams rộng 2400mm.
Draft 01- Nguyen Huu Anh Tuan
16
21/11/2014
Sàn có dầm bẹt
Ưu điểm: • Ván khuôn tương đối đối đơn giản • Dầm thấp cho phép các hệ thống kỹ thuật chạy dưới sàn • Giảm chiều cao hệ kết cấu sàn và chiều cao tầng nhà
• Có thể vượt nhịp lớn • Tiết kiệm thời gian và giá thành
Nhược điểm: • Độ võng dài hạn lớn(cid:1) có thể phải cần ứng lực trước (căng sau) • Có thể cần các lỗ kỹ thuật xuyên dầm
