Bài tập lập trình gia công chi tiết

Mô tả tài liệu
  Download Vui lòng tải xuống để xem tài liệu đầy đủ

Bài tập lập trình gia công chi tiết bao gồm 8 bài tập thực hành gia công. Ở mỗi bài tập có nêu yêu cầu, mục đích của bài tập thực hành. Đây là tài liệu tham khảo cho những ai đang muốn tìm hiểu hơn về thực hành gia công.

Chủ đề:
Lưu

Nội dung Text: Bài tập lập trình gia công chi tiết

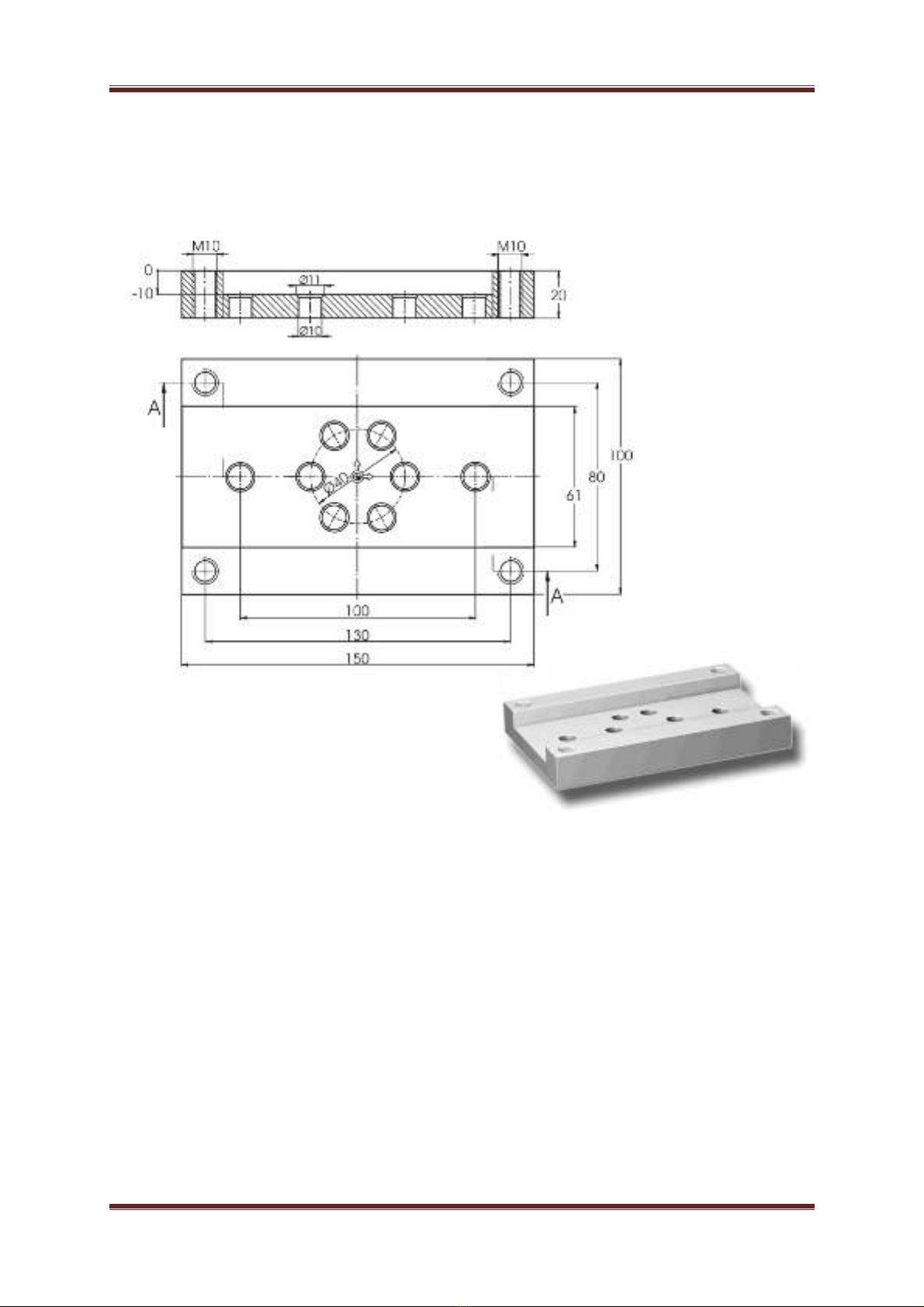

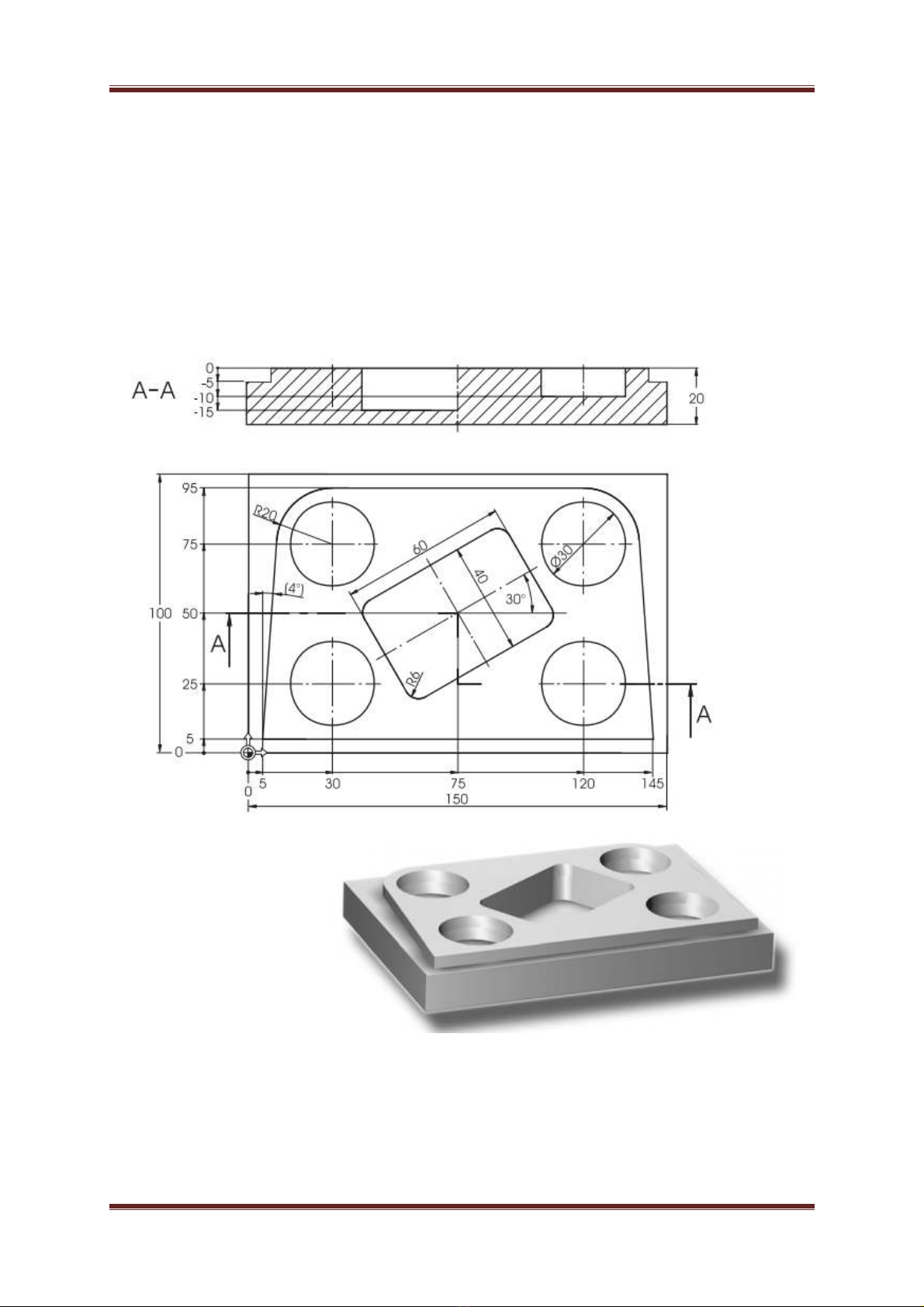

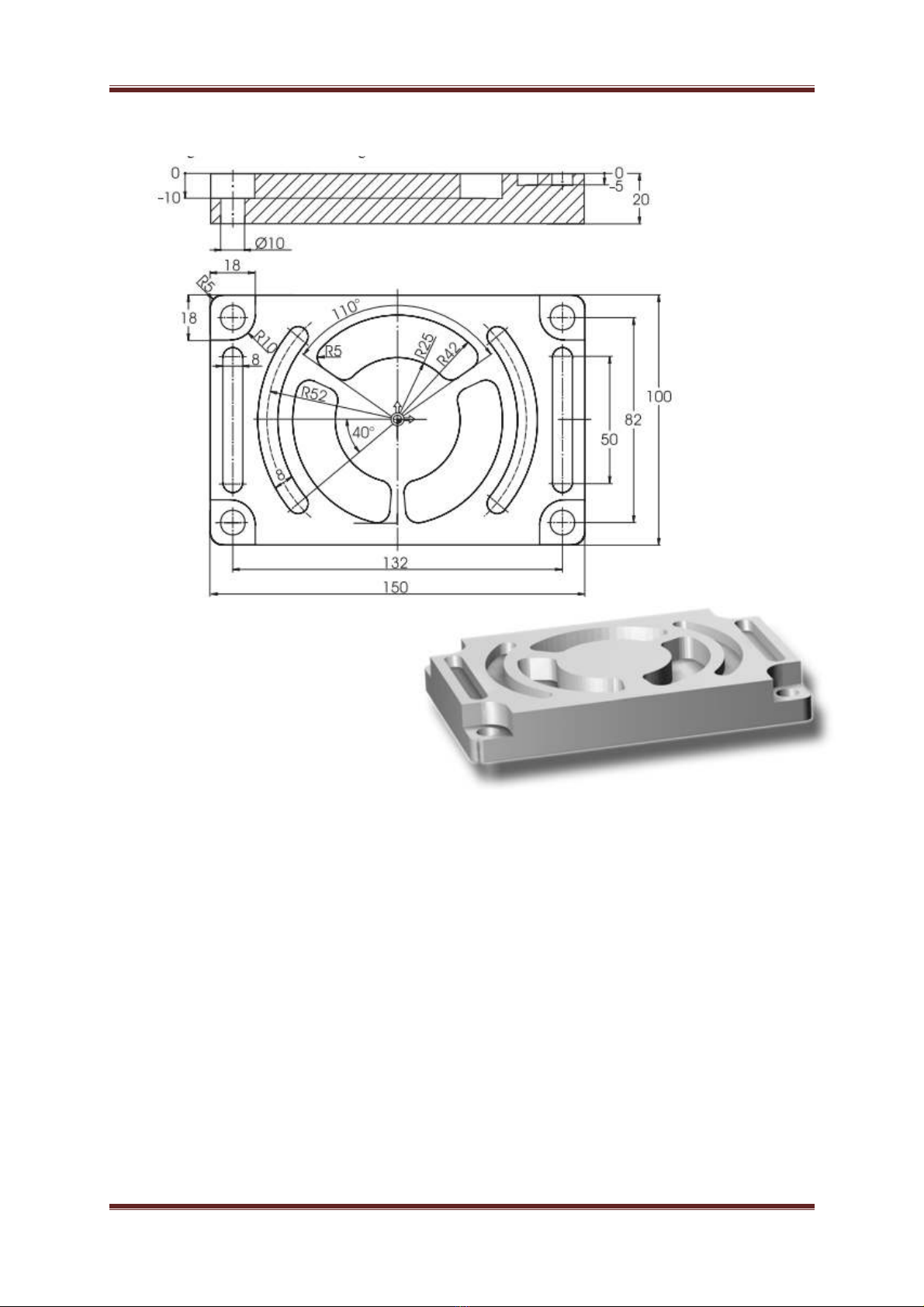

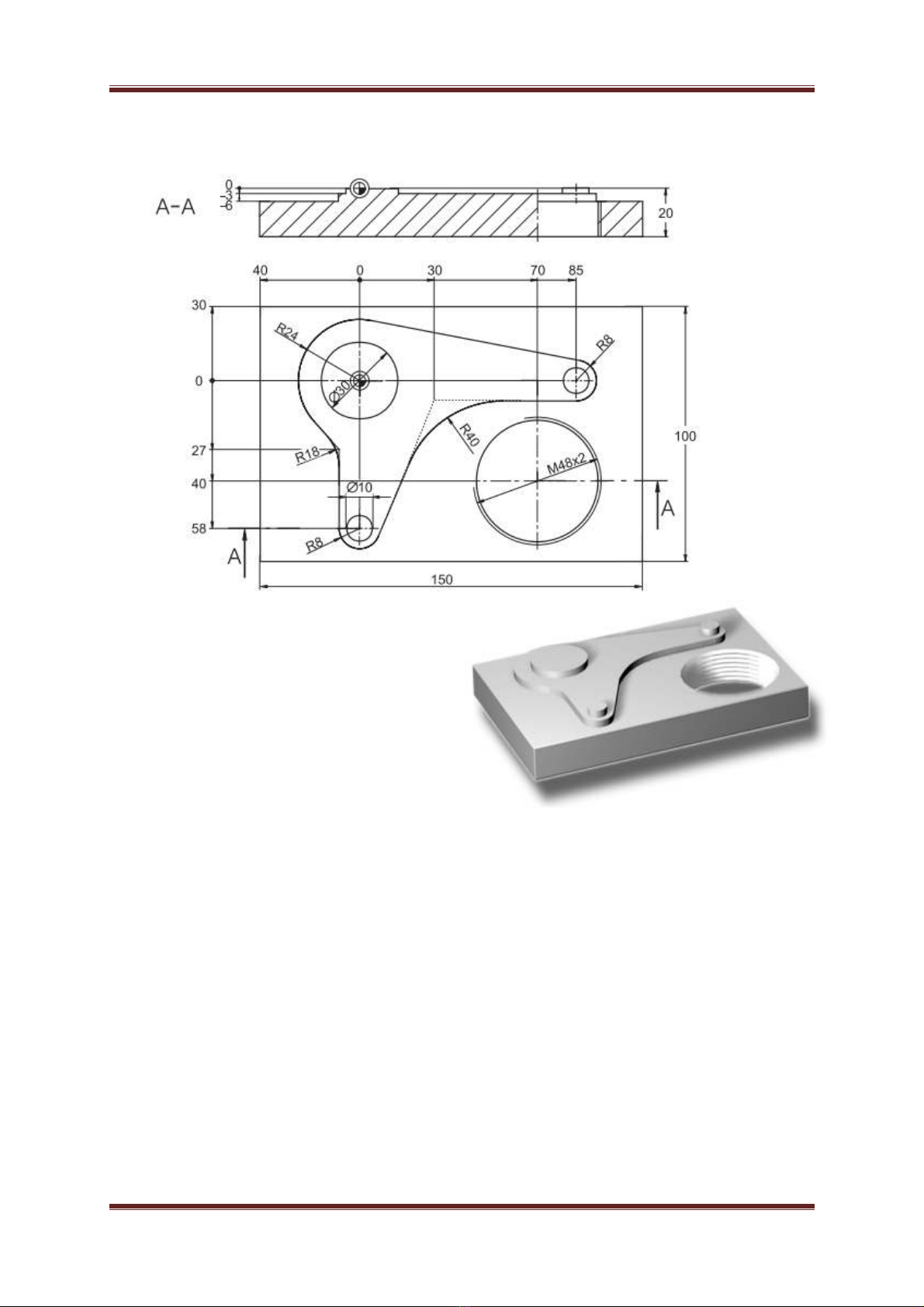

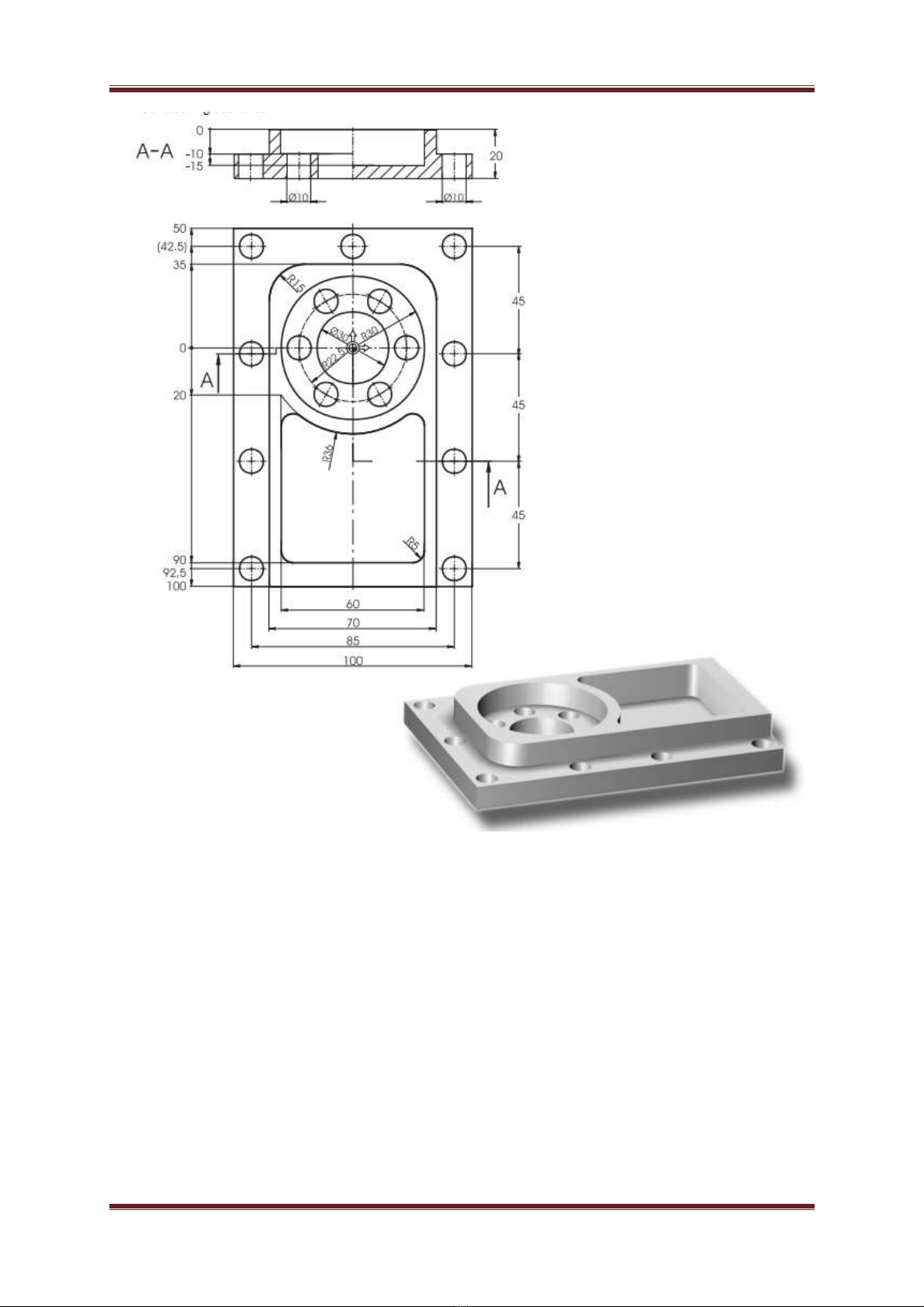

TRUNG TÂM ĐÀO TẠO CAD / CAM / CNC CAMMECH<br /> <br /> BÀI TẬP THỰC HÀNH GIA CÔNG<br /> BÀI 1 :<br /> <br /> Yêu cầu :  Vẽ các đối tượng 2D  Phay đúng kích thước : Facing , Pocket , Contour ( chamfer các cạnh )  Lập trình khoan các lỗ , taro : drill toolpath Mục đích :  Xác định thứ tự các bước gia công  Cách gá đặt phôi , xác định gốc tọa độ<br /> <br /> BÀI TẬP LẬP TRÌNH GIA CÔNG CHI TIẾT<br /> <br /> http://cammechco.com<br /> <br /> Page 1<br /> <br /> TRUNG TÂM ĐÀO TẠO CAD / CAM / CNC CAMMECH<br /> <br /> Bài 2<br /> <br /> BÀI TẬP LẬP TRÌNH GIA CÔNG CHI TIẾT<br /> <br /> http://cammechco.com<br /> <br /> Page 2<br /> <br /> TRUNG TÂM ĐÀO TẠO CAD / CAM / CNC CAMMECH<br /> <br /> Yêu cầu :  Vẽ các đối tượng 2D  Phay đúng kích thước : Facing , Pocket , Contour ( chamfer các cạnh )  Lập trình khoan các lỗ , phay mở rộng lỗ Mục đích :  Xác định thứ tự các bước gia công  Cách gá đặt phôi , xác định gốc tọa độ  Khoan trước khi gia công các hốc kín<br /> BÀI TẬP LẬP TRÌNH GIA CÔNG CHI TIẾT<br /> <br /> http://cammechco.com<br /> <br /> Page 3<br /> <br /> TRUNG TÂM ĐÀO TẠO CAD / CAM / CNC CAMMECH<br /> Bài 3<br /> <br /> Yêu cầu :  Vẽ các đối tượng 2D  Phay đúng kích thước : Facing , Pocket ( facing) , Contour ( chamfer các cạnh ) ,khoan , circle mill  circle path : phay ren Mục đích :  Xác định thứ tự các bước gia công  Phay các đảo  Phay ren<br /> <br /> BÀI TẬP LẬP TRÌNH GIA CÔNG CHI TIẾT<br /> <br /> http://cammechco.com<br /> <br /> Page 4<br /> <br /> TRUNG TÂM ĐÀO TẠO CAD / CAM / CNC CAMMECH<br /> Bài 4<br /> <br /> Yêu cầu :  Vẽ các đối tượng 2D  Phay đúng kích thước : Facing , Pocket , Contour ,chamfer các cạnh ,slot mill  Lập trình khoan các lỗ ,: drill toolpath Mục đích :  Transform Toolpath<br /> <br /> BÀI TẬP LẬP TRÌNH GIA CÔNG CHI TIẾT<br /> <br /> http://cammechco.com<br /> <br /> Page 5<br /> <br />
