BỘ CÔNG THƯƠNG
TRƯỜNG ĐẠI HỌC CÔNG NGHIỆP TPHCM
KHOA CÔNG NGHỆ ĐIỆN TỬ
------------
BÀI TẬP LỚN SCADA
Đề tài:
THIẾT KẾ HỆ THỐNG ĐÈN GIAO THÔNG
DÙNG PLC S7-200 VÀ WINCC
SVTH : Trần Duy Hưng
MSSV: 10370231
Lớp : DHDT6ALT
------ HCM 6/2012 ------
Thiết kế hệ thống đèn giao thông thông minh
BÀI TẬP LỚN SDACA 2 SVTH: TRẦN DUY HƯNG
DỰ ÁN HỆ THỐNG ĐÈN GIAO THÔNG
THÔNG MINH
1. Nội dung dự án
1.1. Yêu cầu
Điều khiển hệ thống đèn giao thông thông minh theo yêu cầu:
Từ 23h đêm đến 5h sáng đèn vàng nhấp nháy
Từ 5h sáng đến 23h đêm đèn hoạt động theo quy định sau:
Đèn xanh ở đường thứ nhất sang 30s, đèn vàng sáng trong 5s.
Đèn xanh ở đường thứ hai sáng trong 35s, đèn vàng sáng trong 5s.
Khi đèn xanh bên đường 1 sáng thì không cho phép đi bộ (đèn đi bộ đỏ). Khi đèn
chuyển đèn đỏ thì cho phép đi bộ (đèn đi bộ xanh). Khi đèn chuẩn bị chuyển từ
đỏ sang xanhthì đèn xanh dành cho người đi bộ sẽ sẽ nhấp nháy với chu kì 1s để
báo hiệu đèn đi bộ sắp chuyển sang đỏ để người đi bộ dừng qua đường (trong
vòng 5s).
Tương tự với đèn dành cho người đi bộ bên đường 2.

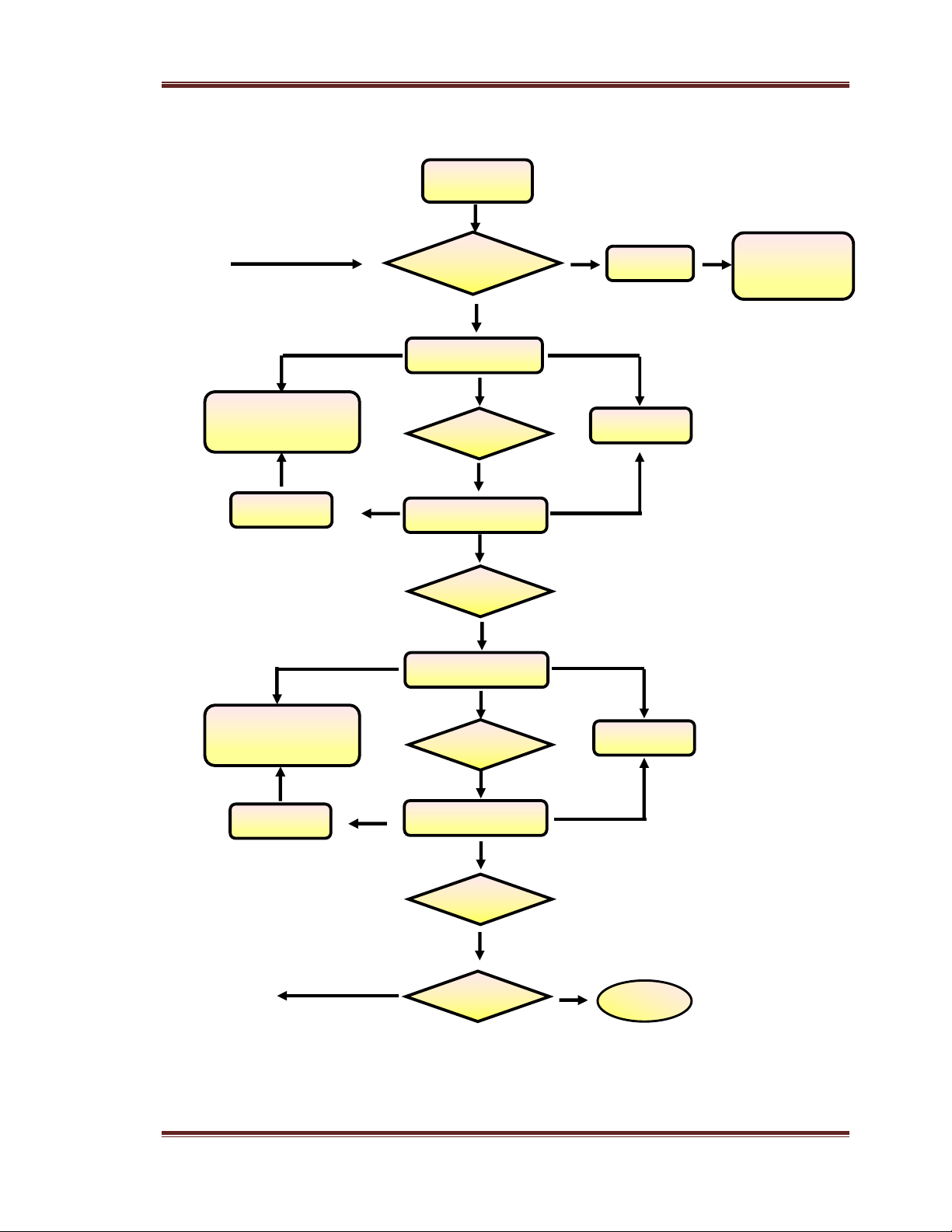

1.2. Lưu đồ giải thuật
Thiết kế hệ thống đèn giao thông thông minh
BÀI TẬP LỚN SDACA 3 SVTH: TRẦN DUY HƯNG
Đèn vàng 1
Start
D
S
D
S
Quay lai
Quay lai
5h<=t<=23h
Đèn xanh1
T37 (30s) Đèn đỏ 2
Đèn ĐB xanh 2
Đèn ĐB đỏ1
SM 0.5
END
T40 (5s)
Stop
T38 (5s)
Đèn xanh 2
T39 (35s)
Đèn vàng 2
Đèn đ
ỏ
1
Đèn ĐB xanh 1
Đèn ĐB đỏ2
Đèn vàng 1
Đèn vàng 2
Thiết kế hệ thống đèn giao thông thông minh
BÀI TẬP LỚN SDACA 4 SVTH: TRẦN DUY HƯNG
2. Thực hiện dự án
2.1. Lập trình PLC

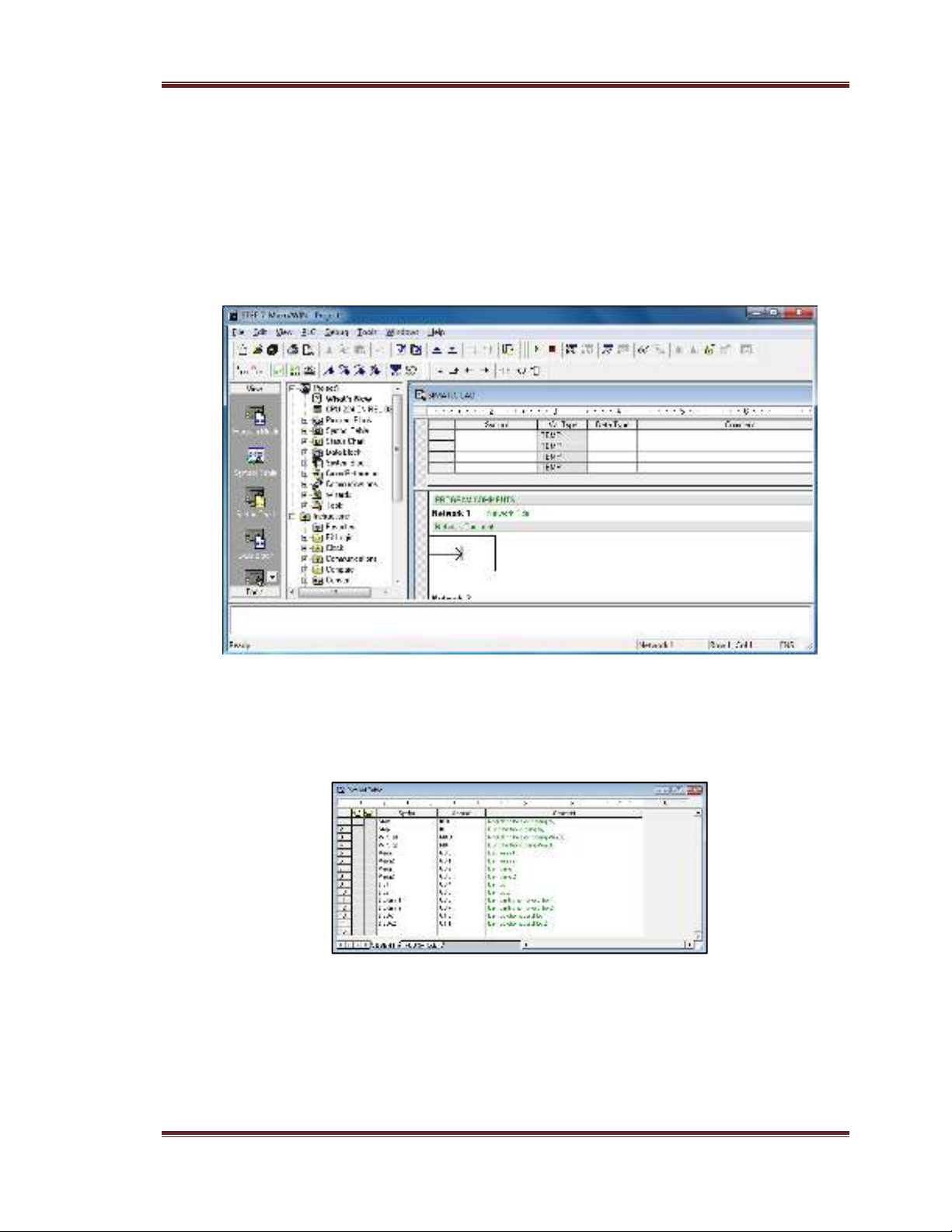

Click đúp vào biểu tượng Step7 MicroWin trên màn hình Desktop hoặc vào
Start =>All Program file =>Simatic =>Step 7- MicroWin. Cửa sổ giao diện sẽ hiện
ra như sau:
Click vào File ->Save (hoặc nhấn Ctrl+S) để Save file. Ở cửa sổ hiện ra đặt tên
vào ô file name, chọn đường dẫn để lưu file ở ô Save in, sau đó nhần Save để lưu lại.
Từ giao diện chương trình click vào Symbol Table để đặt tên cho các biến
Click vào Program Block. Từ giao diện click đúp vào Bit logic, Compare,
Move, Integer Math để lấy ra các biến để thiết kế.
Ta được kết quả như sau:

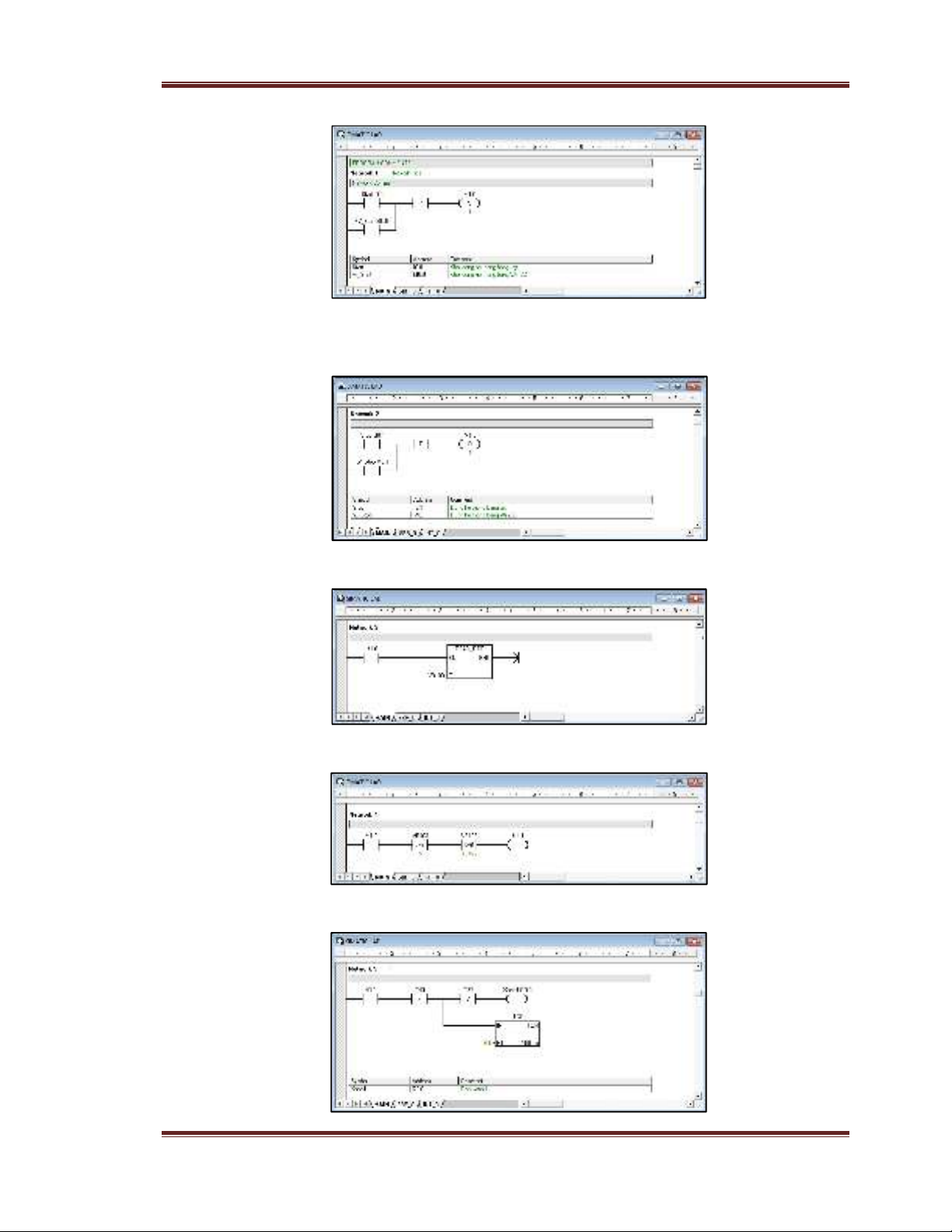

Network 1
Thiết kế hệ thống đèn giao thông thông minh
BÀI TẬP LỚN SDACA 5 SVTH: TRẦN DUY HƯNG
Network 2
Network 3
Network 4
Network 5
