Bài tập mạch điện

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Bài tập mạch điện

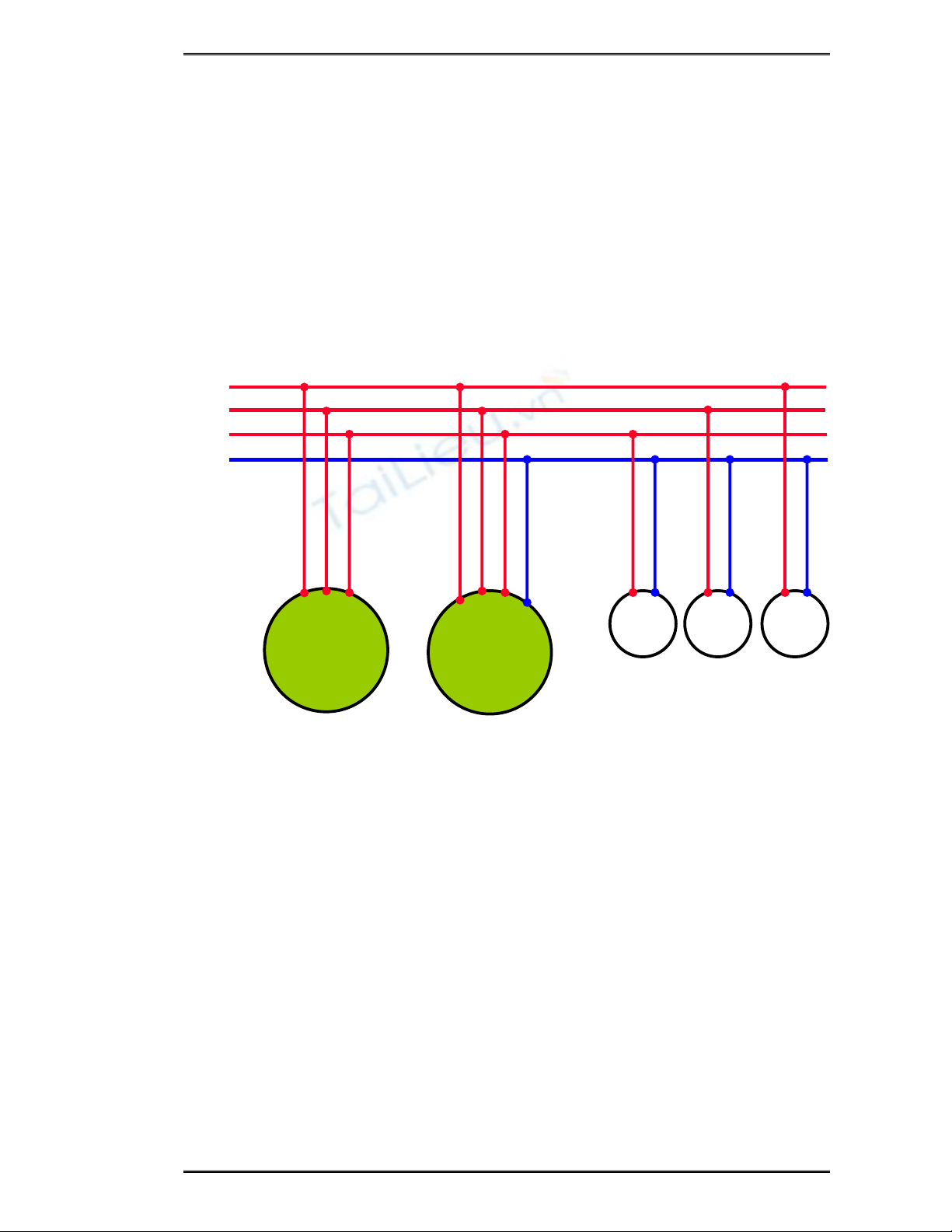

T©B Chương 1: MẠCH ĐIỆN Bài tập Câu 1. Cho tải là 1 bóng đèn dùng nguồn PIN một chiều 3V, công suất 3W. Tính dòng điện cấp cho bóng đèn? Tính điện trở của bóng đèn này? Nếu nguồn PIN này cấp cho cùng lúc 2 bóng đèn (nối song song). Tính dòng điện tổng? Câu 2. Cho xe đạp điện dùng nguồn acqui 36V, 50Ah. Acqui có thể cấp dòng điện định mức (lớn nhất) là 15A. Tính công suất định mức của xe đạp này? Tính năng lượng (Wh) mà acqui cấp cho xe khi chạy liên tục 2 giờ với dòng điện 12A? Tính thời gian chạy tối đa của xe sau một lần nạp đầy acqui? Câu 3. Cho mạch điện sau, dùng nguồn 3 pha 380V (có điện áp dây 380V, điện áp pha là 220V), 50Hz. L1 L2 L3 N to 1 Motor 1 Motor 2 RLC M3 ~3Φ ~3Φ Δ Υ a) Tải lò nhiệt to1 là 1 thanh điện trở có công suất 1kW. Tính dòng điện cấp cho lò nhiệt và giá trị của điện trở? b) Tải RLC có 3 phần tử nối tiếp gồm điện trở R = 200Ω và điện cảm L = 1H, điện dung C = 1μF. Vẽ mạch điện tương đương? Tính dòng điện, hệ số công suất, công suất tác dụng P, công suất phản kháng Q và công suất biểu kiến S cấp cho tải? c) Động cơ 3 (1 pha) có dòng điện là 3A và hệ số công suất cosϕ = 0,9. Tính công suất tác dụng, công suất phản kháng và công suất biểu kiến cấp cho động cơ? d) Biết động cơ 2 (3 pha cân bằng) nối Y, có dòng điện là 3A và hệ số công suất cosϕ = 0,8. Tính công suất tác dụng P, công suất phản kháng Q và công suất biểu kiến S cấp cho động cơ? e) Biết động cơ 1 (3 pha) nối Δ, tiêu thụ công suất 2HP, có hệ số công suất cosϕ = 0,8. Tính dòng điện cấp cho động cơ và dòng điện đi qua 1 pha của động cơ? f) Tính tổng công suất tác dụng của 5 tải trên. g) Tính năng lượng cấp cho 5 tải trên trong thời gian 1 ngày? h) Nếu giá điện là 1000VNĐ/kWh. Tính tiền điện trả trong 1 tháng? 1
T©B 2
