Bài tập Giải tích mạch gồm các bài tập từ chương 1 đến chương 5 do giảng viên Trần Văn Lợi biên soạn. Các bài tập giúp các bạn sinh viên hệ thống kiến thức và ôn tập môn Giải tích mạch thật tốt.

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Bài tập Giải tích mạch - Trần Văn Lợi

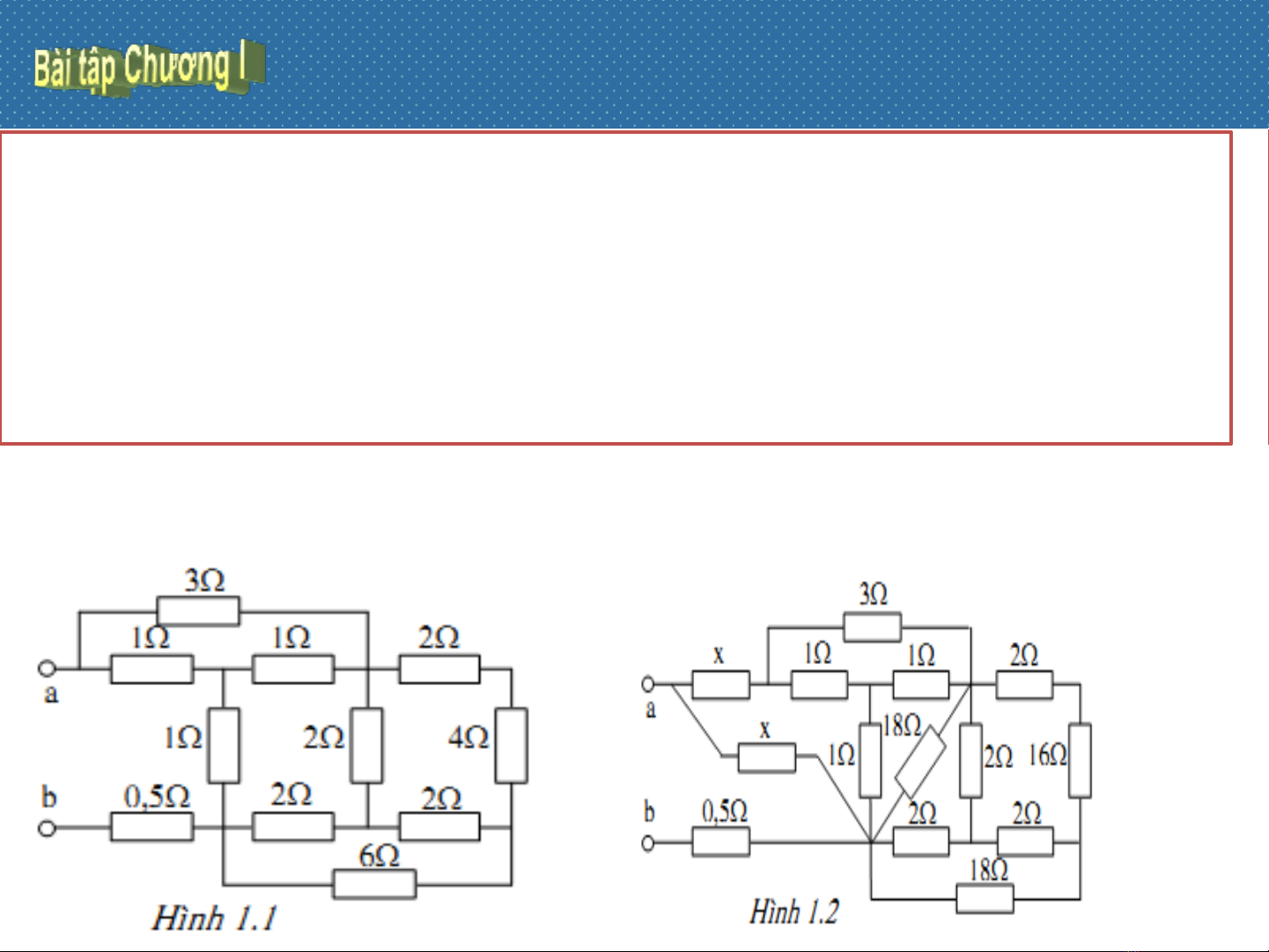

Bài 1.1: Xác định tổng trở hai đầu a-b của mạch hình 1? Bài 1.2: Xác định giá trị điện trở x trên hình 2 để tổng trở hai đấu a-b bằng Rv(ab)=1,5 Ohm

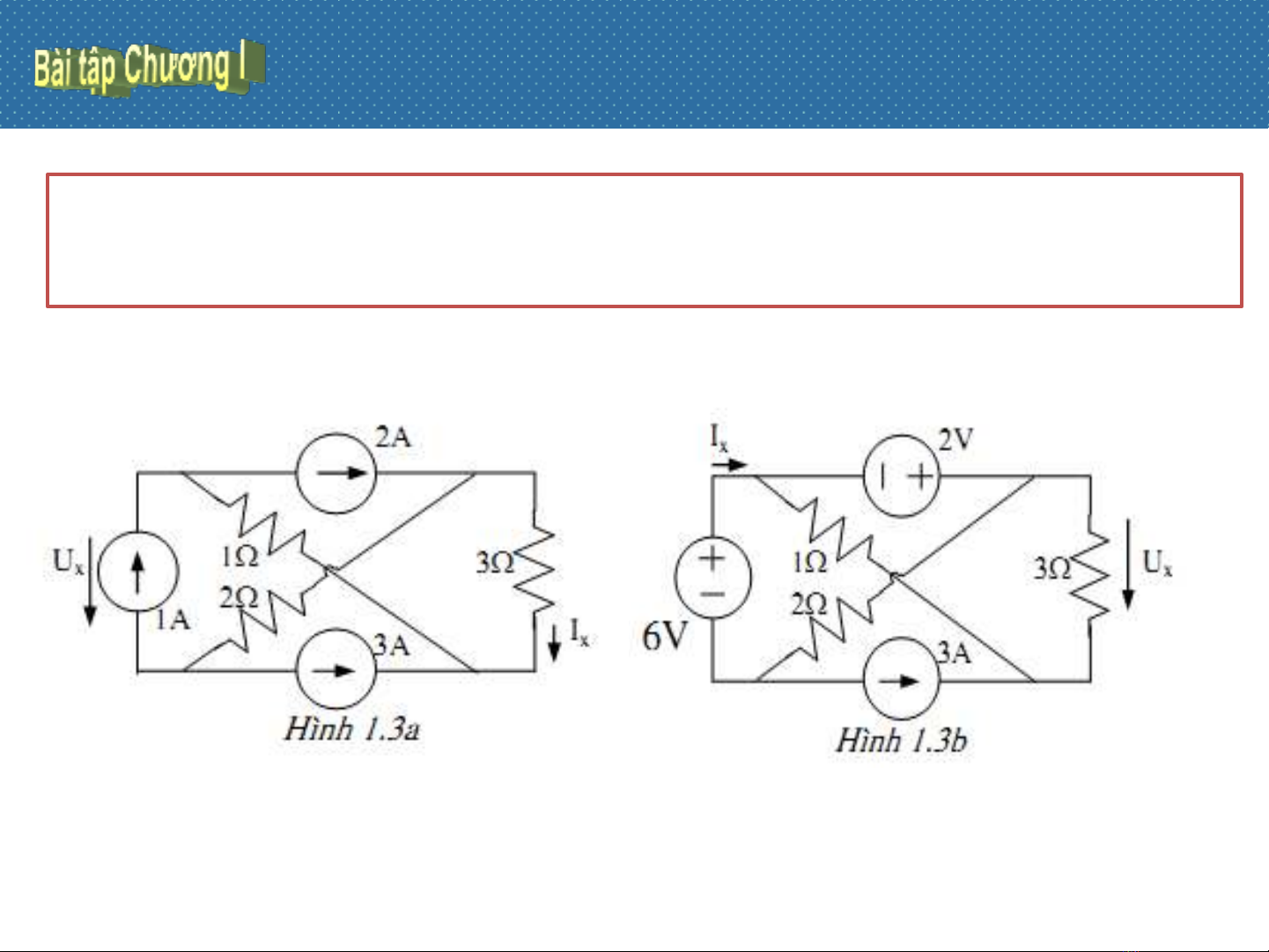

Bài 1.3: Xác định Ux và Ix trên mạch hình 1.3a và hình 1.3b.

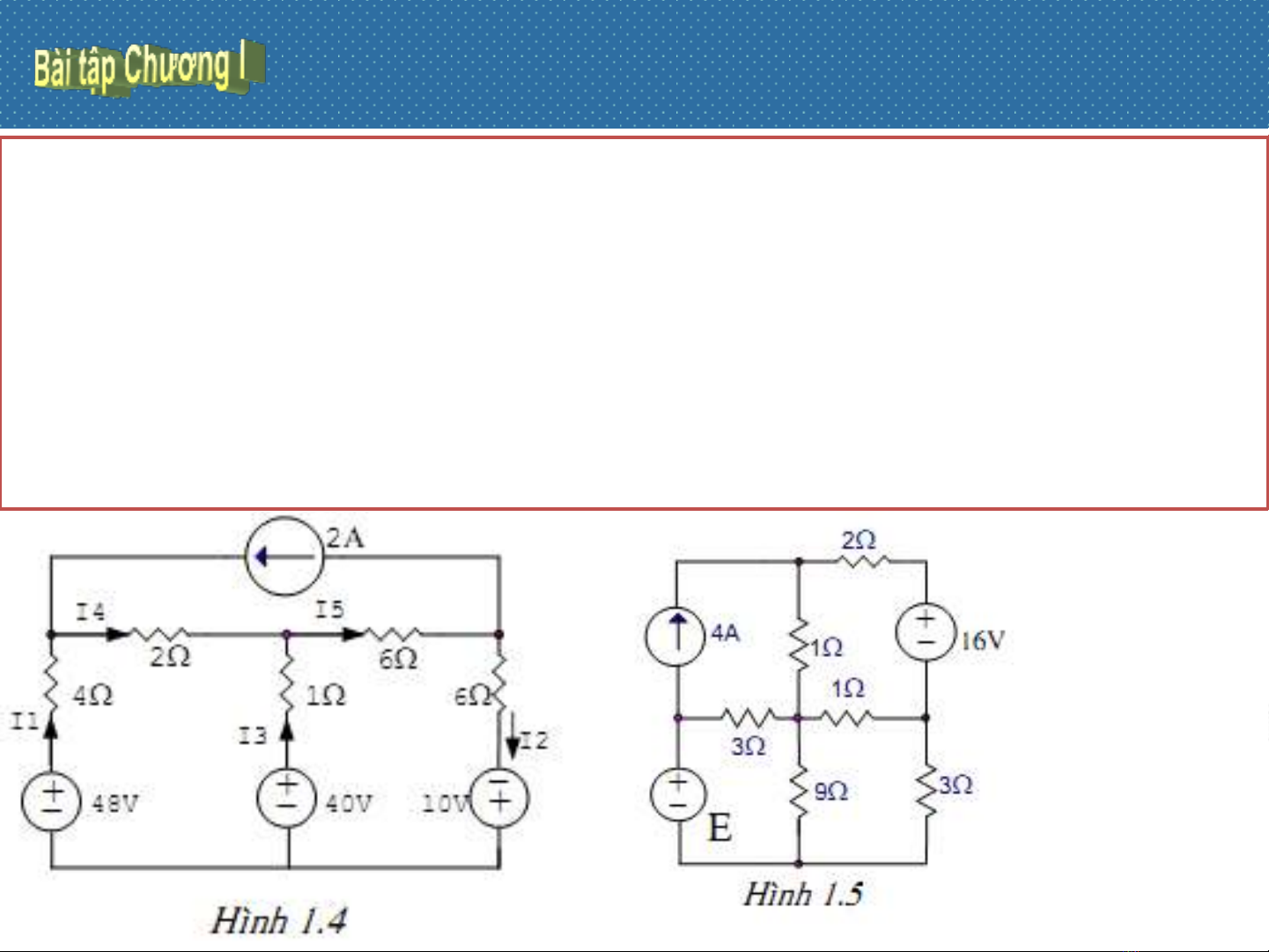

Bài 1.4: Cho mạch điện nhƣ hình 1.4. Biết I1 =1A, xác định dòng điện trong các nhánh và công suất cung cấp bởi nguồn dòng 2A. Bài 1.5: Trong mạch điện hình 1.5. Xác định E để nguồn áp 16V cung cấp công suất 32W.

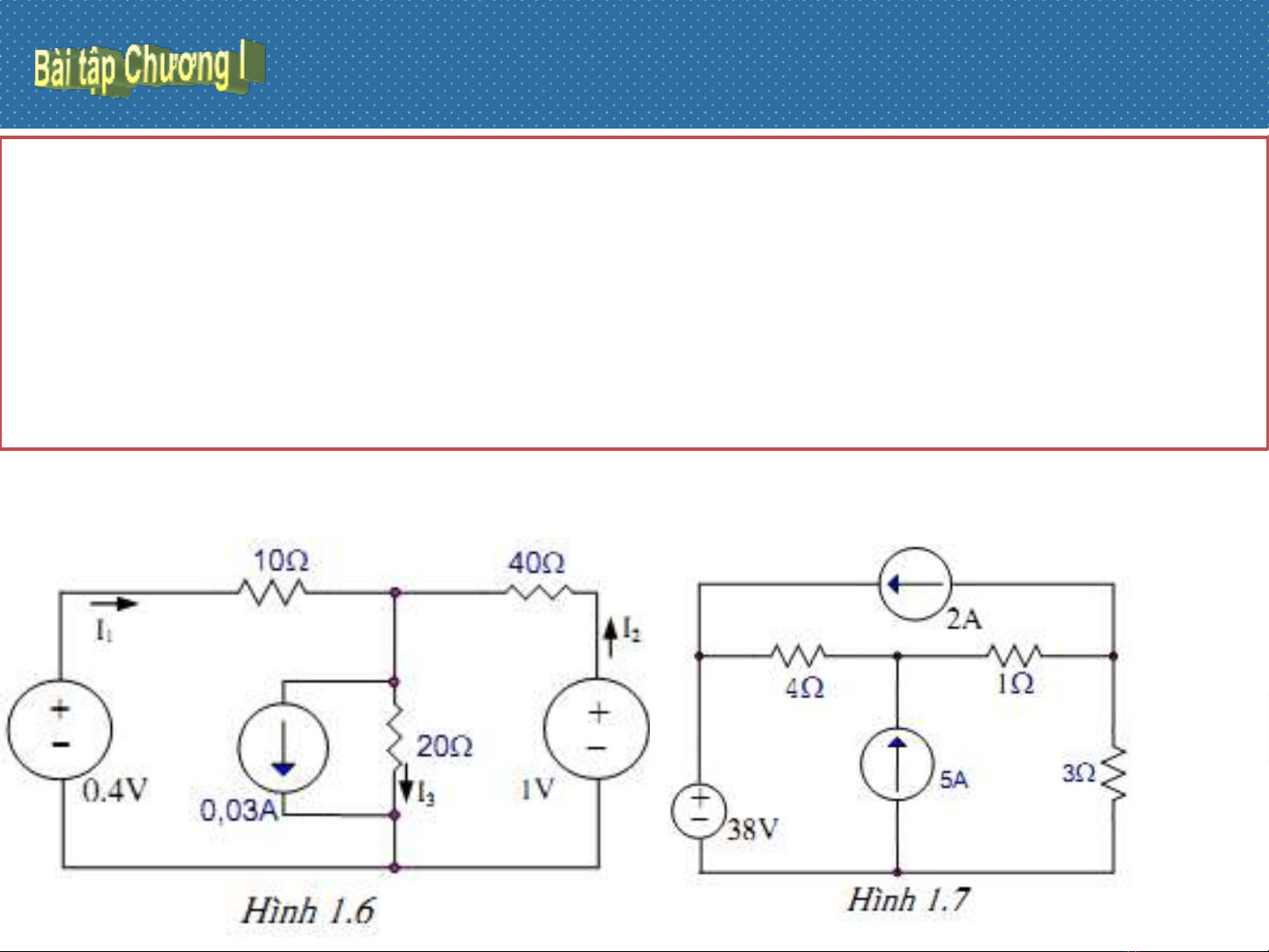

Bài 1.6: Tìm dòng điện trong các nhánh ở mạch điện hình 1.6. Bài 1.7: Cho mạch hình 1.7. Tính dòng và áp trên các phần tử, và nghiệm lại sự cân bằng công suất trong mạch.

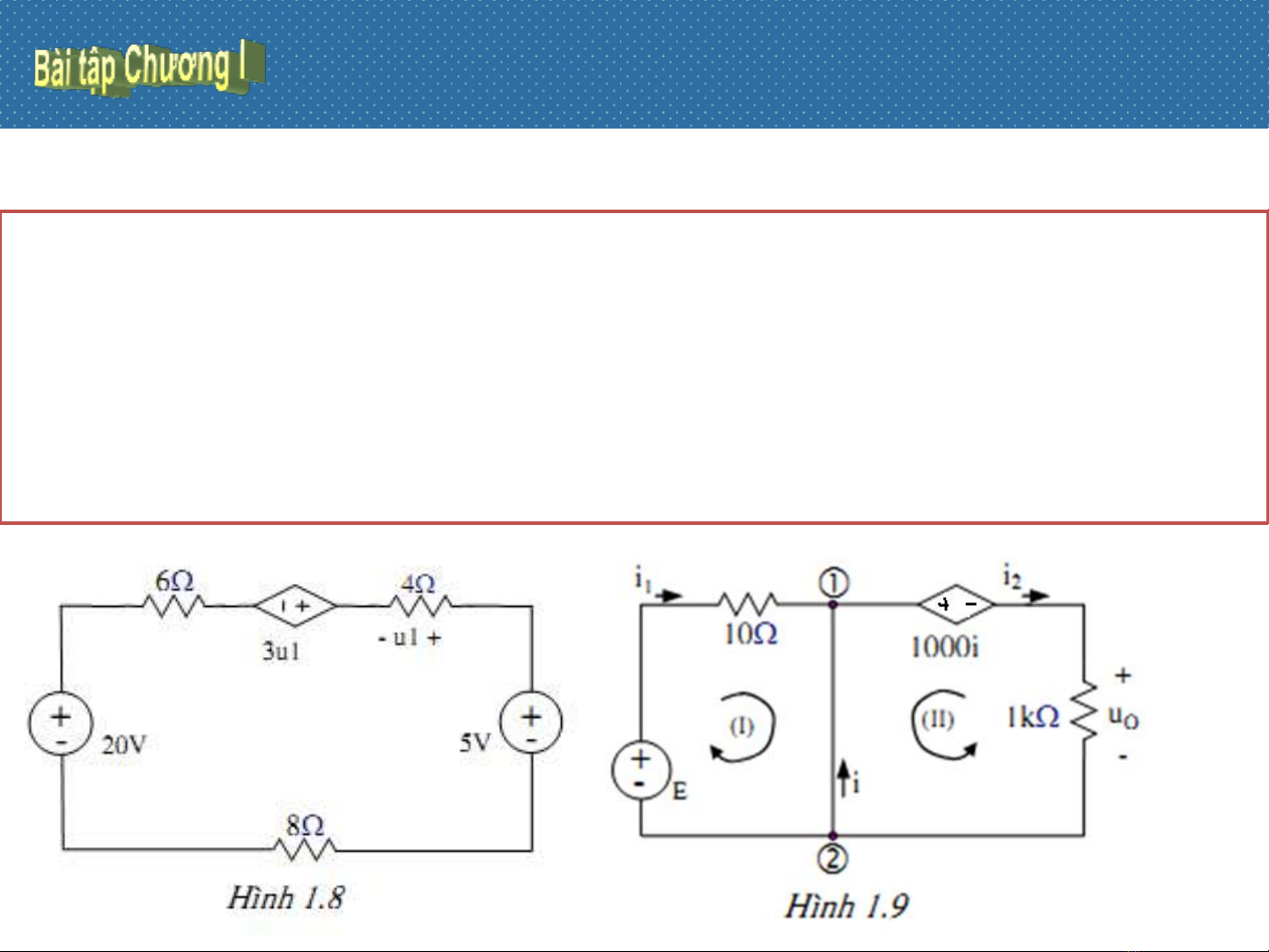

Bài 1.8: Xác định u1 và công suất tiêu tán trên điện trở 8Ώ ở mạch điện hình 1.8. Bài 1.9: Tìm hệ số khuếch đại k =E/Uoở mạch điện hình 1.9.
Bài 1.10: Tính i và uo ở mạch điện hình 1.10 theo E vào. Bài 1.11: Xác định tỉ số u/e ở mạch hình 1.11.
Bài 1.12: Cho mạch điện hình 1.12. Xác định R để cho I = 5A. Bài 1.13: Xác định u và i1 trên mạch hình 1.13.
Bài 1.14: Tìm áp u trên mạch điện hình 1.14. Bài 1.15: Xác định uo ở mạch hình 1.15.
Bài 1.16:Dùng phép biến đổi tƣơng đƣơng, tìm i1 và i2 ở mạch hình 1.16. Bài 1.17: Dùng phép biến đổi tƣơng đƣơng tìm dòng các nhánh ở mạch điện hình 1.17.
Bài 1.18: Dùng phép biến đổi tƣơng đƣơng, tìm dòng I ở mạch hình 1.18. Bài 1.19: Tìm uo ở mạch điện hình 1.19.
Bài 1.20: Xác định dòng và áp trên mỗi phần tử của mạch hình 1.20. Cho biết e(t)=cost(V), j(t) = sint(A). Bài 1.21: Xét mạch điện hình 1.21. Xác định uc và iL ở xác lập DC.
ĐÁP SỐ – HƢỚNG DẪN CHƢƠNG I Bài 1.1: Thực hiện tương đương, biến đổi Sao – tam giác suy ra: Zab=2Ohm Bài 1.2: Thực hiện tương đương, biến đổi Sao – tam giác Ỵ x=1,5Ohm Bài 1.3: Ux =7V, Ix=-2A (hình 1.3a) và Ux =-0,75V, Ix=1A.(hình 1.3b) Bài 1.4: I2=3A; I3=2A; I4=3A; I5=5A; 72W Bài 1.5: E=24V Bài 1.6: I1=0,02A; I2=0,02A; I3=0,01A
Bài 1.7: Tổng công suất phát = tổng công suất thu (38W+40W+130W) = (36W+64W+108W) Bài 1.8: u1=-2V; 2W Bài 1.9: Uo/E=50
Bài 2.1: Xét mạch điện hình 2.1. Cho biết R = 20Ohm. uL(t) =10sin(1000t)V, i(t) chậm pha so với e(t) một góc 300, biên độ của áp trên L bằng 2 lần biên độ áp trên C. Xác định L và C. Bài 2.2: Trên mạch điện hình 2.2, số chỉ của Ampemét là 5A. Xác định chỉ số Vônmét V, V1 ,V2 ,V3 .Vẽ đồ thị vectơ dòng và áp.
Bài 2.3: Xét mạch điện với trị hiệu dụng của áp cho trên hình 2.3. Xác định các áp U12, U14, U23, U (hiệu dụng). Bài 2.4: Xét mạch điện với trị hiệu dụng của dòng cho trên hình 2.4. Xác định trị hiệu dụng các dòng I, I1, I2.
Bài 2.5: Tìm áp u0(t) ở xác lập của mạch điện hình 2.5.
Bài 2.6: Tìm áp uab trên mạch hình 2.6.
Bài 2.7: trên điện trở 5 Ohm chỉ 45V trên mạch hình 2.7. Tìm chỉ số của Ampemét. Tìm trị hiệu dụng của Uab
Bài 2.8: Mạch như hình 2.8, tính dòng I và trở kháng vào nhìn từ hai cực của nguồn .
