TRƯỜNG ĐẠI HOC BÁCH KHOA HÀ NỘI
VIỆN ĐIỆN
BỘ MÔN TỰ ĐỘNG HÓA CÔNG NGHIỆP
====o0o====
BÁO CÁO MÔN HỌC
HỆ THỐNG TỰ ĐỘNG HÓA NHÀ MÁY XI MĂNG
Nghiên cứu hệ thống điều khiển dây chuyển sản xuất Xi măng
Công ty Xi măng Bỉm Sơn
Mã học phần: EE4325
Mã lớp học: 111947
Giáo viên hướng dẫn: TS. Nguyễn Mạnh Tiến
Sinh viên thực hiện: Nguyễn Mạnh Tuấn
Lớp: ĐK&TĐH 03 – K61
MSSV: 20164378
Hà Nội, 09-2019
SVTH: Nguyễn Mạnh Tuấn 1
Lời nói đầu
Ngày nay, các nhà máy xi măng ngày càng có quy mô lớn, yêu cầu điều khiển tự
động cao, tin cậy cũng như khả năng xử lý phân tán, điều khiển cấp cao tối ưu.
Vì vậy việc hiểu biết và dây chuyền công nghệ, cấu hình hệ thống điều khiển của
nhà máy Xi măng giúp cho sinh viên hiểu biết sâu kiến thức về ngành Tự động
hóa cũng như tự tin hơn khi bước qua cánh cổng đại học và định hướng ngành
nghề cho bản thân mình.
Trong học phần Hệ thống tự động hóa nhà máy xi măng (EE4325) của bộ môn
Tự Động Hóa Công Ngiệp, trường Đại Học Bách Khoa Hà Nội, em được TS.
Nguyễn Mạnh Tiến giao cho đề tài: “Nghiên cứu hệ thống điều khiển dây
chuyền sản xuất Xi măng Công ty Xi măng Bỉm Sơn”.
Em xin cảm ơn thầy Nguyễn Mạnh Tiến tận tình hướng dẫn em, dạy cho em
nhiều kiến thức về đề tài môn học cũng như những kiến thức thực tế khác trong
học phần Hệ thống tự động hóa nhà máy Xi măng. Do hạn chế về trình độ nên
báo cáo còn nhiều sai sót, em rất mong nhận được sự đóng góp ý kiến của các
thầy và các bạn để đề tài được hoàn thiện hơn.
Hà Nội, ngày 13 tháng 11 năm 2019
Sinh viên thực hiện
Nguyễn Mạnh Tuấn
Mục lục
SVTH: Nguyễn Mạnh Tuấn 2
MỤC LỤC
Phần I: Mô tả dây chuyền công nghệ sản xuất xi măng của công ty xi măng Bỉm
Sơn .......................................................................................................................... 3
1. Giới thiệu về Công ty Xi măng Bỉm Sơn ........................................................ 3
2. Công nghệ sản xuất Xi măng VLXD Bỉm Sơn ............................................... 4
2.1 Mt bng tng th dây chuyền sản xuất xi măng ..................................... 4
2.2 Sơ đ công nghệ dây chuyền sản xuất xi măng: ...................................... 5
2.3 Thuyt minh sơ đ dây chuyền sản xuất xi măng: .................................... 6
Phần II: Nghiên cứu cấu hình hệ thống điều khin DCS của dây chuyền sản xuất xi
măng của công ty xi măng Bỉm Sơn ........................................................................ 8
1. Giới thiệu hệ thống DCS ................................................................................ 8
2. Hệ thống điều khin phân tán DCS của nhà máy xi măng Bỉm Sơn ............. 14
2.1 Mô tả chi tit và trình bày chức năng cấp điều khin giám sát ................ 15
2.2 Mô tả chi tit và trình bày chức năng cấp điều khin .............................. 16
2.3 Mô tả các BUS và phương thức truyền thông trong hệ thống ................ 19
Phần III:.Nghiên cứu bộ điều khin (PLC) chính của dây chuyền SX.................... 25
1. Giới thiệu chung .......................................................................................... 25
2. Đc tính kỹ thuật phần cứng ......................................................................... 27
3. Phầm mềm lập trình ..................................................................................... 30
KẾT LUẬN ........................................................................................................... 31
TÀI LIỆU THAM KHẢO ..................................................................................... 32
Phần 1: Mô tả dây chuyền công nghệ sản xuất xi măng của công ty xi măng Bỉm Sơn
SVTH: Nguyễn Mạnh Tuấn 3
Phần I: Mô tả dây chuyền công nghệ sản xuất xi măng
của công ty xi măng Bỉm Sơn
1. Giới thiệu về Công ty Xi măng Bỉm Sơn
Xi măng Bỉm Sơn - nhãn hiệu Con Voi đã trở thành niềm tin của người sử
dụng-Sự bền vững của những công trình. Sản phẩm được tiêu thụ tại hơn 10
tỉnh thành trong cả nước. Trải qua hơn 26 năm xây dựng và phát trin, công ty
XM Bỉm Sơn đã sản xuất và tiêu thụ hơn 27 triệu tấn sản phẩm. Công ty đã
được nhà nước tng thưởng nhiều danh hiệu cao quý như Anh hùng Lao động
thời kỳ đi mới, huân chương Độc Lập hạng 3. Công ty đã được cấp chứng
chỉ ISO 9000-2001 cho hệ thống quản lý chất lượng. Sản phẩm của Công ty
từ 1992 đn nay liên túc được người tiêu dùng bình chọn hàng Việt Nam chất
lượng cao?
CÔNG TY XIN THÔNG BÁO: từ ngày 01/05/2006 Công ty chuyn đi thành
Công ty C phần xi măng Bỉm Sơn theo QD số 486/QĐ-BXD ngày 23/3/2006
của Bộ trưởng Bộ xây dựng và đăng ký kinh doanh số 2800232620 do Sở
KH&ĐT tỉnh Thanh Hóa cấp.
Lịch sử hình thành và phát trin: Công ty Xi măng Bỉm Sơn
- Nhà máy xi măng Bỉm Sơn được thành lập ngày 4-3-1980.
- Ngành nghề kinh doanh: sản xuất, kinh doanh và xuất khẩu xi măng, Clinker.
- Ngày 12-8-1993 Bộ xây dựng ra quyt định thành lập Công ty xi măng Bỉm
Sơn
- Năm 2003 Công ty hòan thành dự án cải tạo hiện đại hoá dây chuyền số 2
chuyn đi công nghệ từ ướt sang khô, nâng công suất nhà máy lên 1,8 triệu
tấn sản phẩm/năm.
- Từ năm 2004 đn nay Công ty đang thực hiện tip dự án xâydựng nhà máy
xi măng mới công suất 2 triệu tấn sản phẩm/năm [Giới thiệu dự án]
- Ngày 01/05/2006 chuyn đi thành Công ty c phần xi măng Bỉm Sơn.
a. Tên Công ty: CÔNG TY CỔ PHẦN XI MĂNG BỈM SƠN
+ Tên gọi tắt: Công ty xi măng Bỉm Sơn.
+ Tên giao dịch Quốc t: BIMSON JOINT STOCK COMPANY.
+ Tên vit tắt: BCC.
+ Trụ sở Công ty: Phường Ba Đình-Thị xã Bỉm Sơn-tỉnh Thanh Hóa.
+ Tel/Fax: 037.824.242/037.824.046
Phần 1: Mô tả dây chuyền công nghệ sản xuất xi măng của công ty xi măng Bỉm Sơn
SVTH: Nguyễn Mạnh Tuấn 4
b. Ngành nghề kinh doanh:
- Sản xuất, kinh doanh, xuất nhập khẩu xi măng, clinker
- Sản xuất, kinh doanh các loại vật liệu xây dựng khác.
c. Vốn điều lệ: 956.613.970.000 đng Việt Nam.
d. Người đại diện theo pháp luật của Công ty.
- Chức danh: Tng Giám đốc công ty.
- Họ và tên: Ngô Sỹ Túc.
2. Công nghệ sản xuất Xi măng VLXD Bỉm Sơn
Quá trình sản xuất xi măng VLXD Bỉm Sơn được mô tả qua 3 giai đoạn cụ
th như sau:

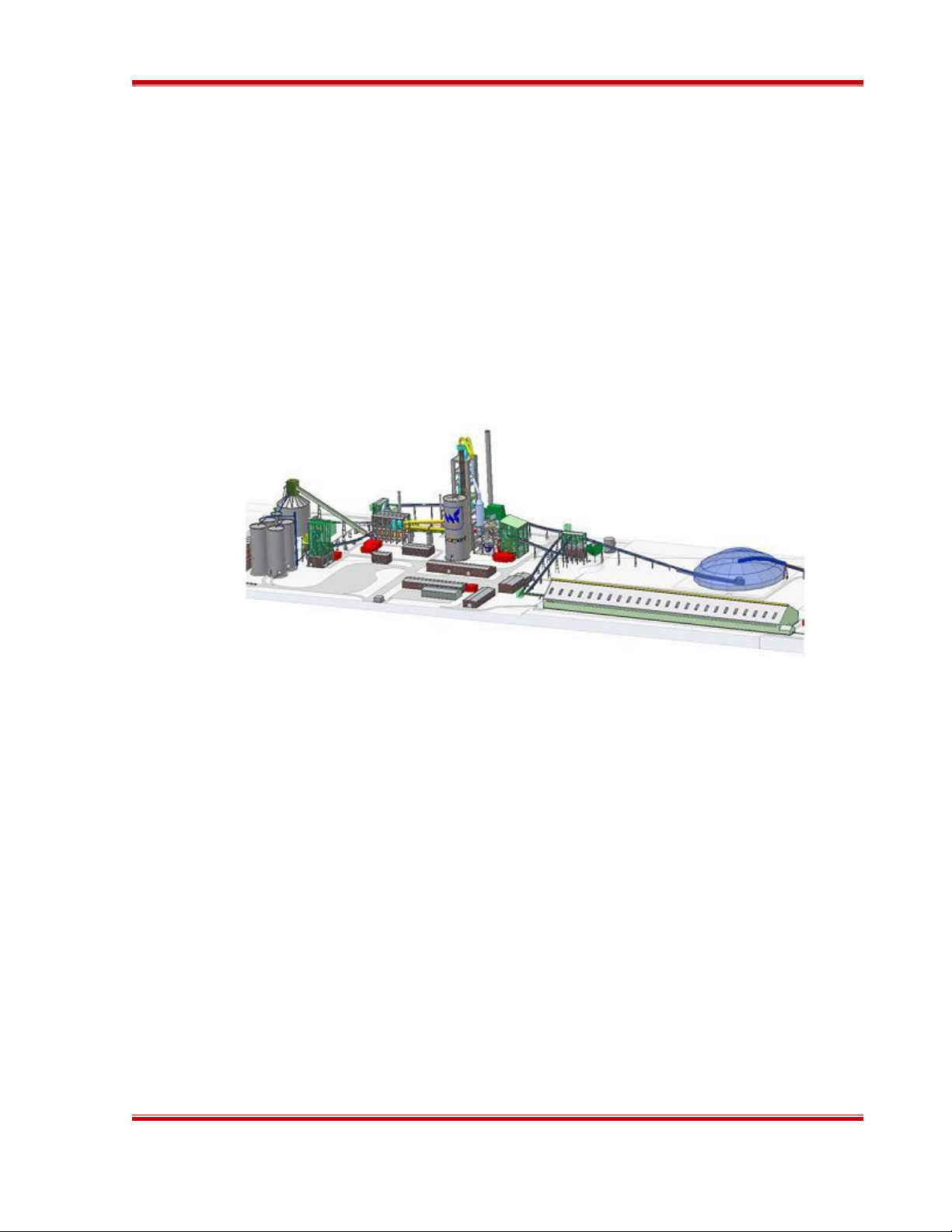

2.1 . Mt bng tng th dây chuyn sn xut xi măng
Công ty Xi măng Bỉm Sơn gm 6 phân xưởng sản xuất chính, 5 phân
xưởngsản xuất phụ chủ yu.
⁎ Các phân xưởng sản xuất chính bao gồm:
-
Xưởng mỏ nguyên liệu: Với dụng cụ máy móc thit bị phục vụ cho việc
khai thác đá vôi và đá sét tai các mỏ nm cách nhà máy khoảng 3km
-
Xưởng ô tô vật tư: Bao gm các loại ô tô vận tải có trọng lượng lớn
vậnchuyn đá vôi, đá sét về công ty.
-
Xưởng tạo nguyên liệu: Thit bị chính là máy đập, máy nghiền và các
thit bị phụ trợ khác làm nhiệm vụ nghiền đá vôi, đá sét đ tạo ra hỗn
hợp nguyên liệu sản xuất clanker.
-
Xưởng lò nung: Có th nói đây là phân xưởng quan trọng nhất của công
ty. Tại đây diễn ra quá trình nung hỗn hợp nguyên liệu đ tạo ra clanker.
Hoạt động của lò nung có ảnh hưởng trực tip rất quan trọng trong quá
trình sản xuất của công ty. Với hai phương pháp sản xuất xi măng mà
công ty đang áp dụng thì cũng có hai loại lò nung phù hợp.
