Kiến trúc quản lý mạng xác định các mô hình cơ bản để triển khai hệ thống quản lý mạng. Các thành phần của kiến trúc QLM: Mô hình tổ chức: định nghĩa các thành phần trong hệ thống QLM như management system, managed system, … Mô hình chức năng: xác lập các chức năng của hệ thống QLM Mô hình thông tin: định nghĩa cơ sở thông tin quản lý phục vụ cho công tác QLM Mô hình truyền thông: định nghĩa cơ chế tương tác giữa các thành phần của hệ thống QLM (giao thức QLM)...

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Các kiến trúc QLM

Các kiến trúc QLM
Nội dung Kiến trúc quản lý mạng   ISO  IEEE  IETF Network management 2 PTIT, 2011

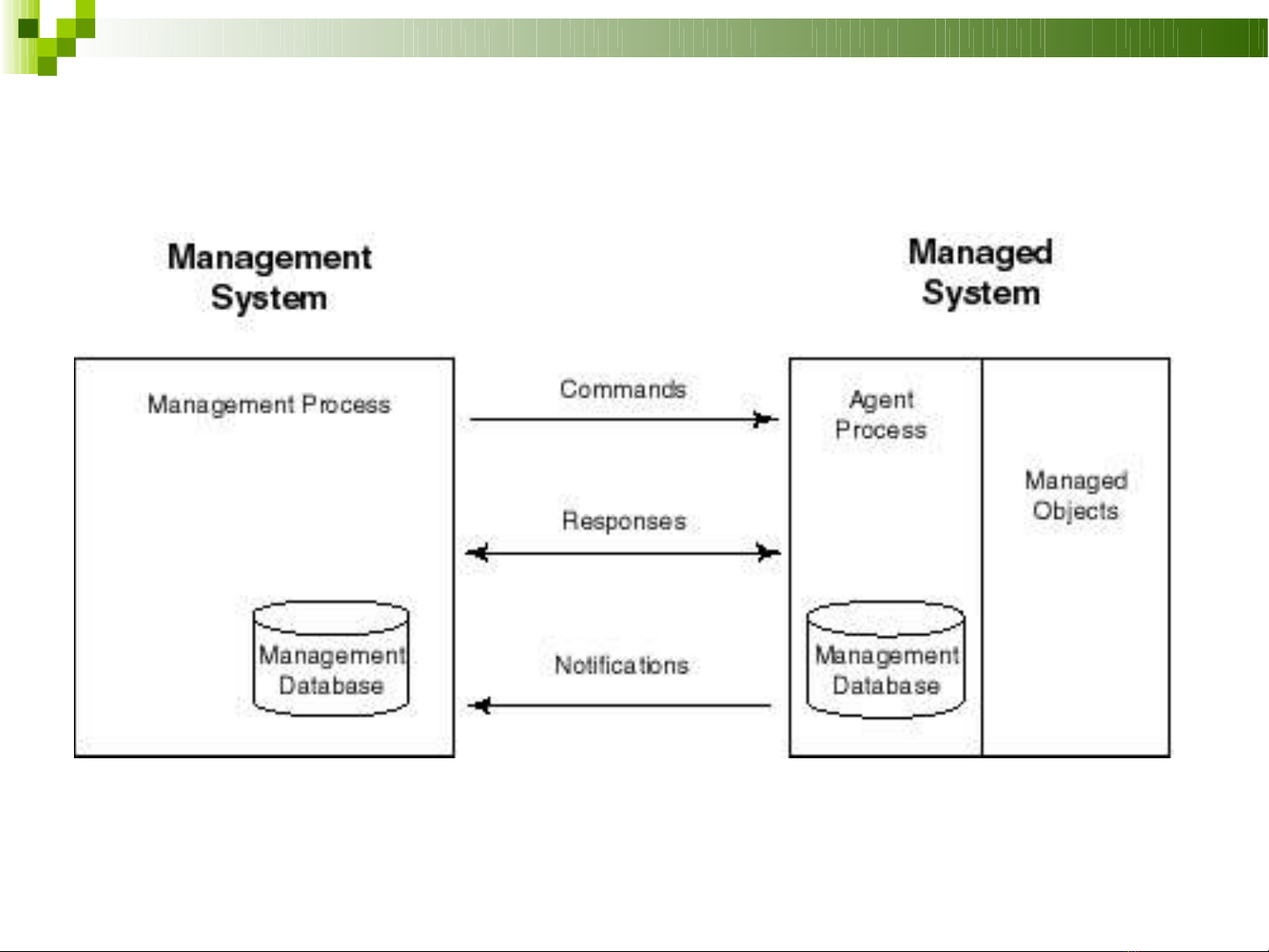

Network management architecture Các thành phần của kiến trúc quản lý mạng Network management 3 PTIT, 2011
Network management architecture Kiến trúc quản lý mạng xác định các mô hình cơ  bản để triển khai hệ thống quản lý mạng. Các thành phần của kiến trúc QLM: Mô hình tổ chức: định nghĩa các thành phần trong hệ  thống QLM như management system, managed system, … Mô hình chức năng: xác lập các chức năng của hệ thống  QLM Mô hình thông tin: định nghĩa cơ sở thông tin quản lý phục  vụ cho công tác QLM Mô hình truyền thông: định nghĩa cơ chế tương tác giữa  các thành phần của hệ thống QLM (giao thức QLM) Network management 4 PTIT, 2011

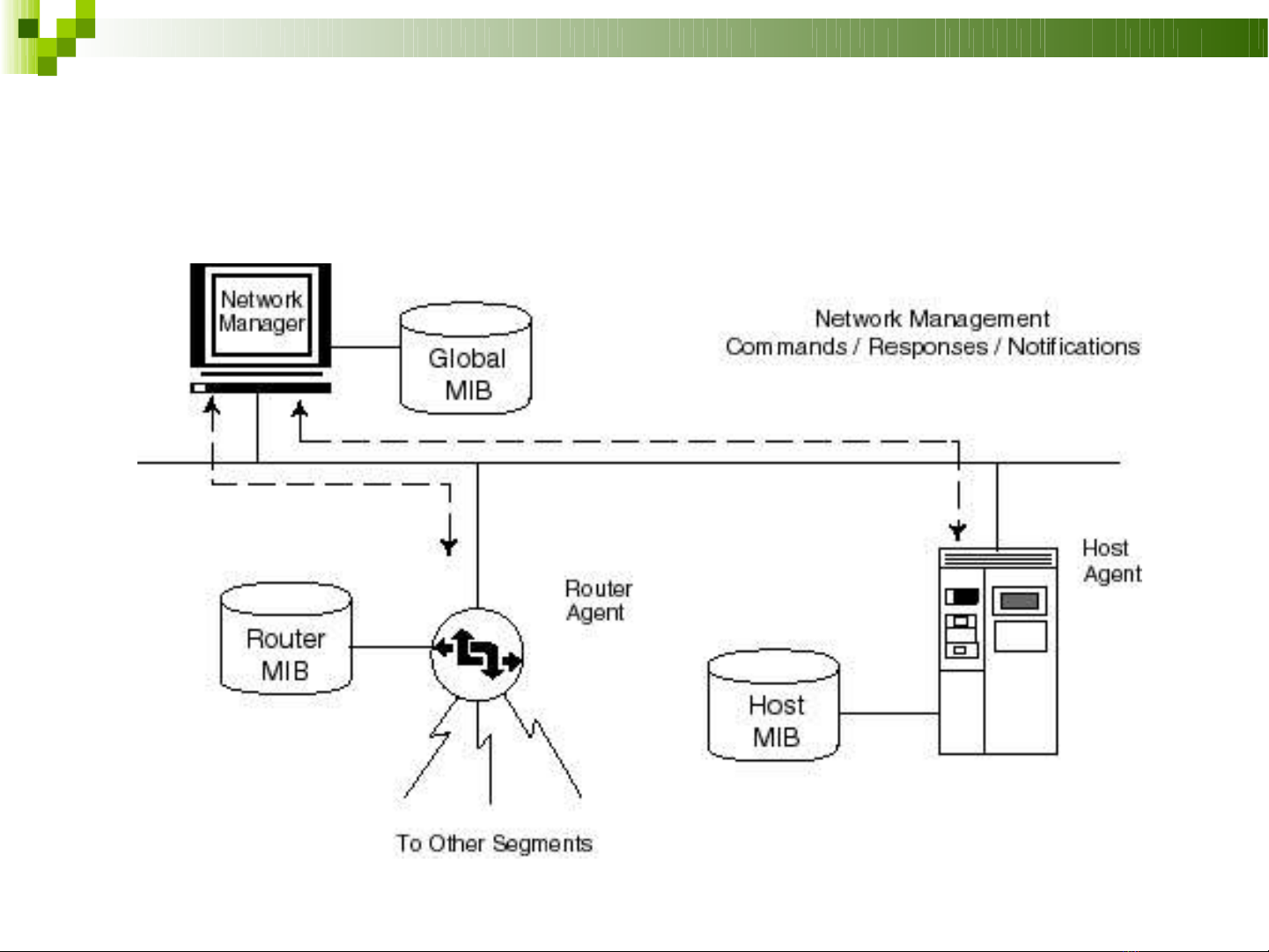

Triển khai kiến trúc QLM Network management 5 PTIT, 2011
ISO management model Network management 6 PTIT, 2011
The OSI Management Architecture Bao gồm:  Organizational model  Informational model  Functional model Network management 7 PTIT, 2011
Organizational model •Một domain gồm nhiều hệ thống QLM (management system) •Mỗi hệ thống quản lý nhiều hệ thống mạng (managed system) •Mỗi hệ thống mạng gồm nhiều đối tượng quản lý (managed object) Network management 8 PTIT, 2011
Informational model Xác định mô hình thông tin quản lý (MIB) Thông tin quản lý được truy xuất thông qua giao thức CMIP (common management information protocol ) Network management 9 PTIT, 2011
Functional model Network management 10 PTIT, 2011
IEEE Management Architecture •LAN/MAN Management User (LMMU) •LAN/MAN Management Service (LMMS) •LAN/MAN Management Protocol Entity (LMMPE) •Convergence Protocol Entity (CPE). •Sử dụng giao thức CMIP over LLC Network management 11 PTIT, 2011
LAN/MAN management information exchanges Operation Notification Network management 12 PTIT, 2011
The Internet Network Management Framework (IETF) Dùng giao thức quản lý mạng  SNMP/CMIP over TCP (CMOT)  Cây MIB được định nghĩa cụ thể với SMI theo cú pháp ASN.1  Chức năng: FCAPS  Tổ chức: Manager và managed device Network management 13 PTIT, 2011
SNMP architecture Network management 14 PTIT, 2011
CMOT architecture Network management 15 PTIT, 2011
Kiến trúc thực tế Mô hình tổ chức: Manager/agent   Mô hình truyền thông: SNMP của IETF  Mô hình thông tin: MIB của ISO  Mô hình chức năng: FCAPS của ISO Network management 16 PTIT, 2011
Kiến trúc quản lý mạng là gì? Mô tả các  thành phần trong kiến trúc quản lý mạng thực tế? Network management 17 PTIT, 2011
