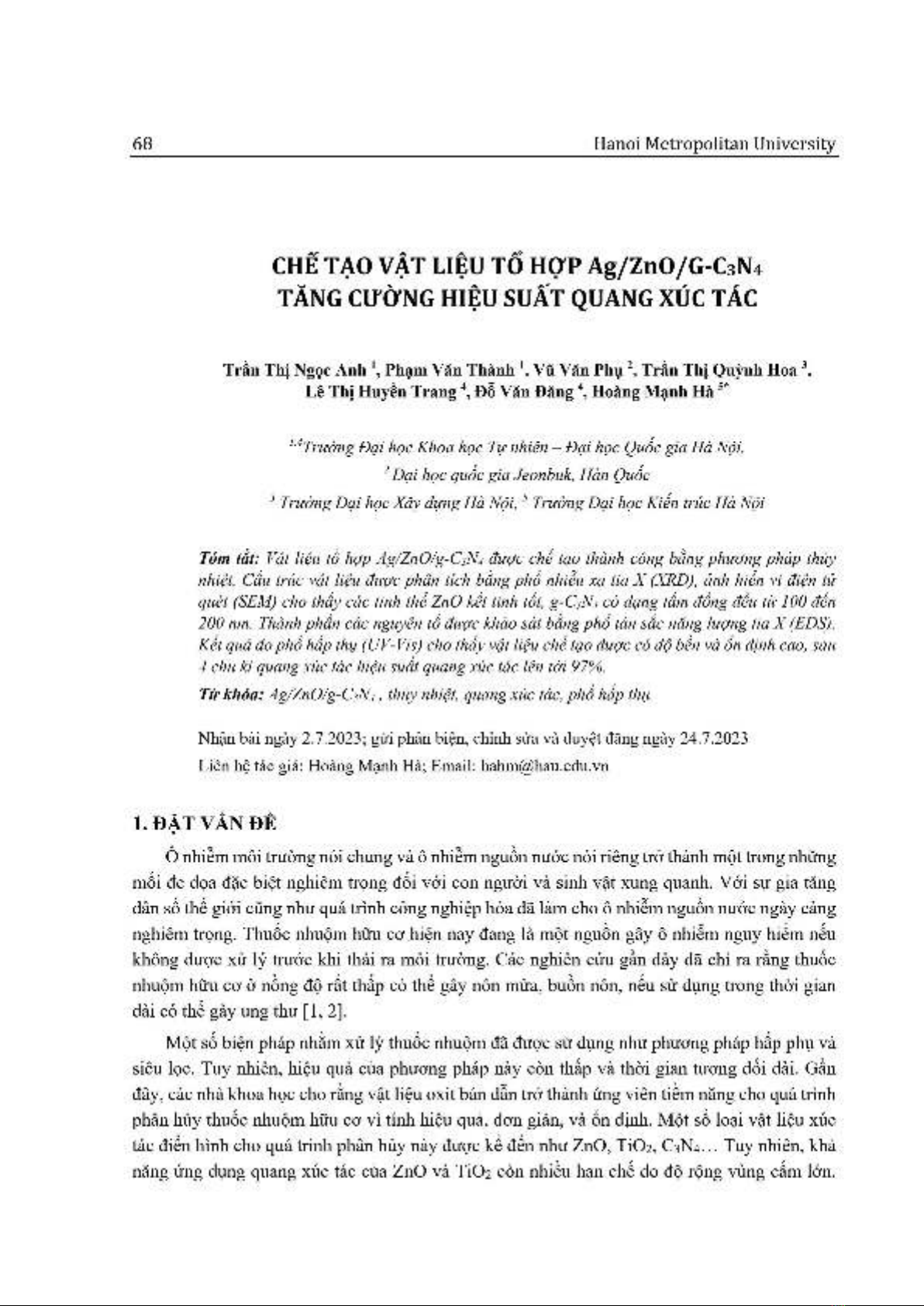

Chế tạo vật liệu tổ hợp Ag/ZnO/G-C3N4 tăng cường hiệu suất quang xúc tác

Vật liệu tổ hợp Ag/ZnO/G-C3N4 được chế tạo thành công qua phương pháp thủy nhiệt với cấu trúc xác định. Nghiên cứu đề nghị sử dụng vật liệu này để tăng cường hiệu suất quang xúc tác, đóng góp phát triển công nghệ xanh.

Nhà nghiên cứu, sinh viên hoạt động trong lĩnh vực khoa học và công nghệ quang xúc tác

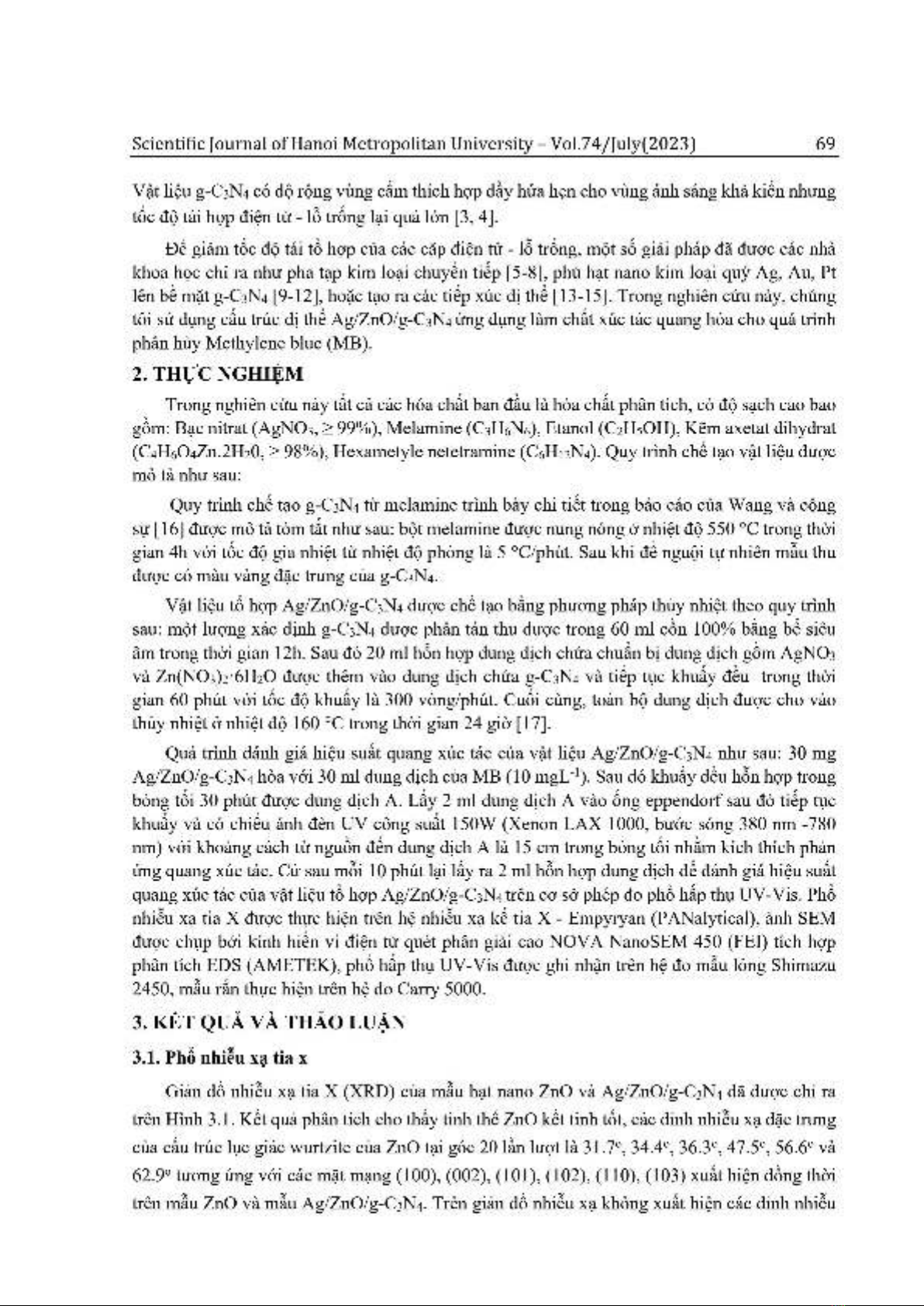

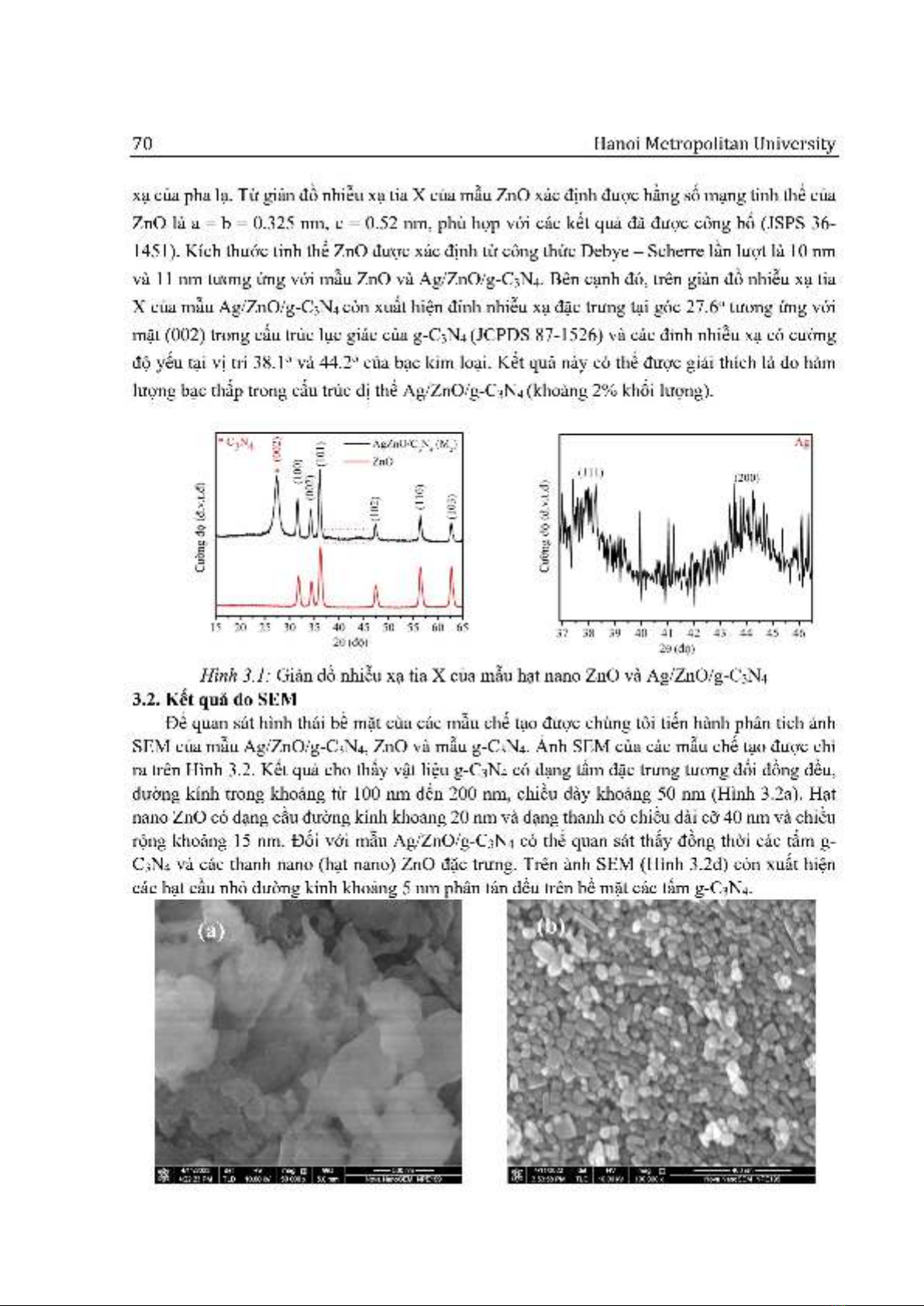

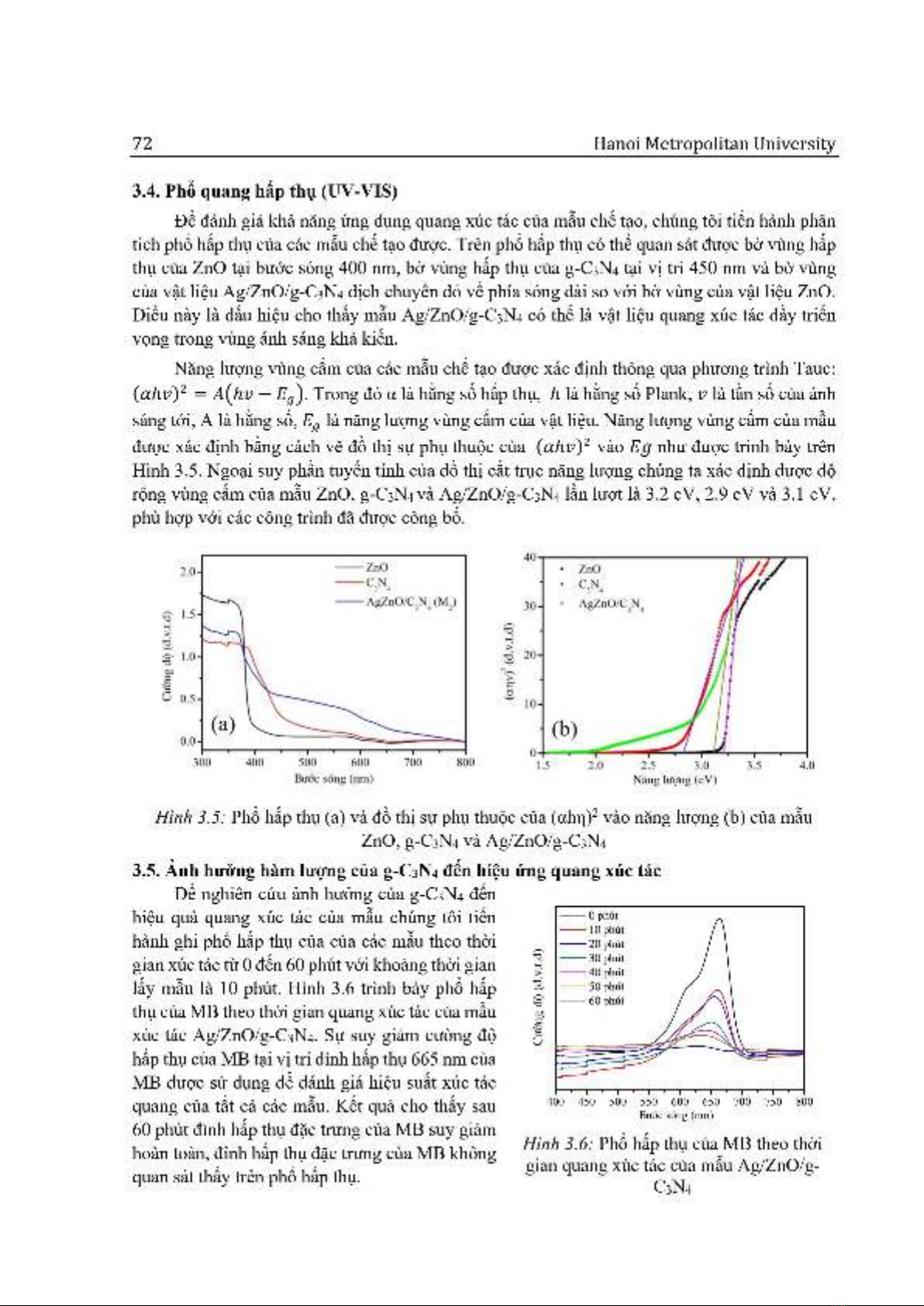

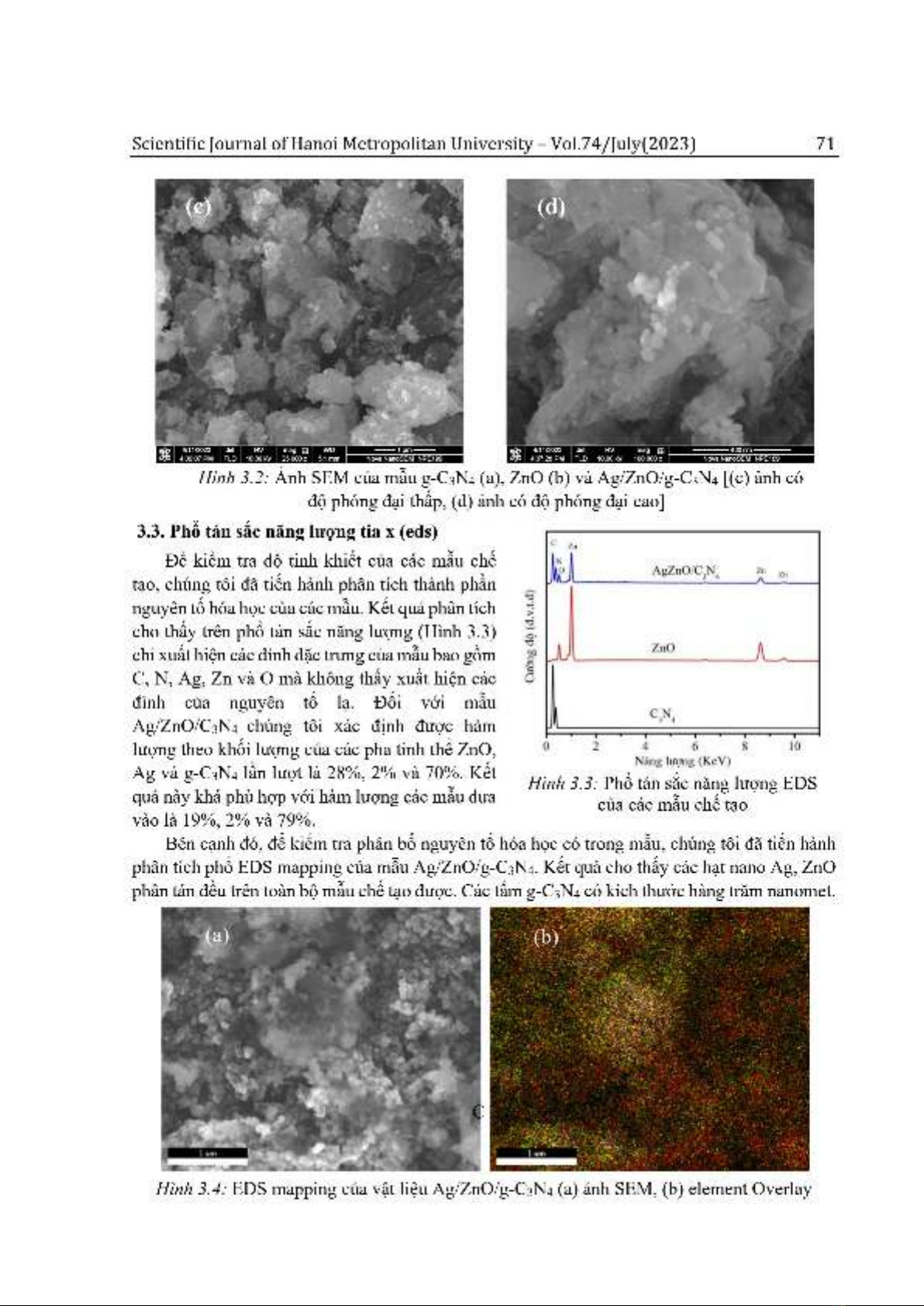

Tài liệu mô tả sơ lược việc chế tạo vật liệu tổ hợp Ag/ZnO/G-C3N4 thành công qua phương pháp thủy nhiệt. Cấu trúc của vật liệu đã được đánh giá bằng phổ nhiễu xạ tia X và ảnh hiển vi điện tử quét, cho thấy sự kết tinh của ZnO và dạng tẩm đồng đều của g-CN từ 100 đến 200 nm. Nghiên cứu trình bày việc sử dụng vật liệu tổ hợp Ag/ZnO/G-C3N4 để tăng cường hiệu suất quang xúc tác, góp phần phát triển công nghệ xanh. Nhiều thử nghiệm đã được thực hiện để đánh giá sự cải tiến của vật liệu trong các ứng dụng quang xúc tác.
