CH NG I.GI I THI U LINH KI NƯƠ Ớ Ệ Ệ
1.B ngu nộ ồ

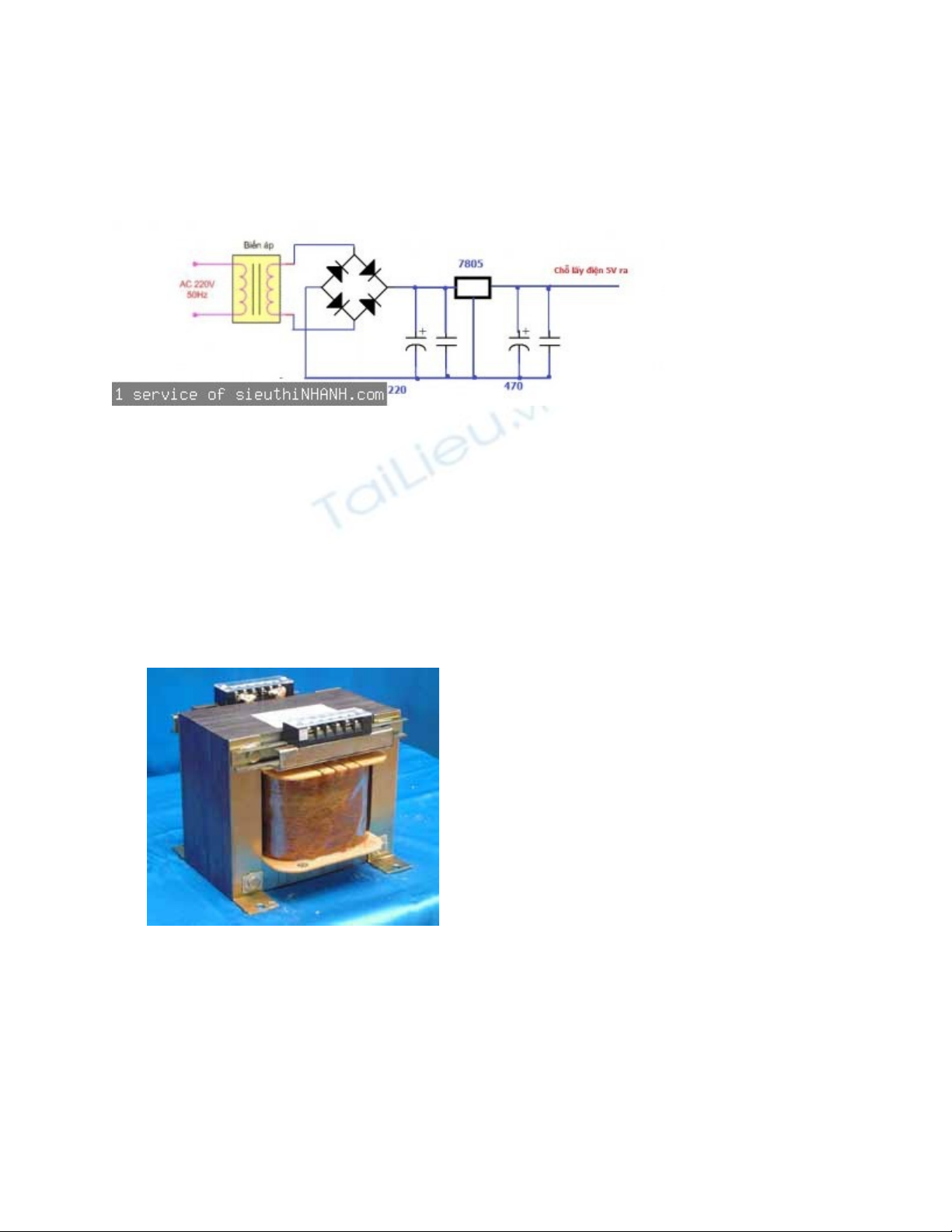

a. S đ n áp.ơ ồ ổ
b. Ngu n DCồ
Ch c năng c a b ngu n chu n DCứ ủ ộ ồ ẩ
n đ nh đi n áp.Ổ ị ệ
Ch ng nhi u.ố ễ
Dùng cung c p cho relay ho t đ ng.ấ ạ ộ
Ngu n chu n DC bao g m:ồ ẩ ồ
M t bi n áp.ộ ế
M t IC n áp LM 7805.ộ ổ

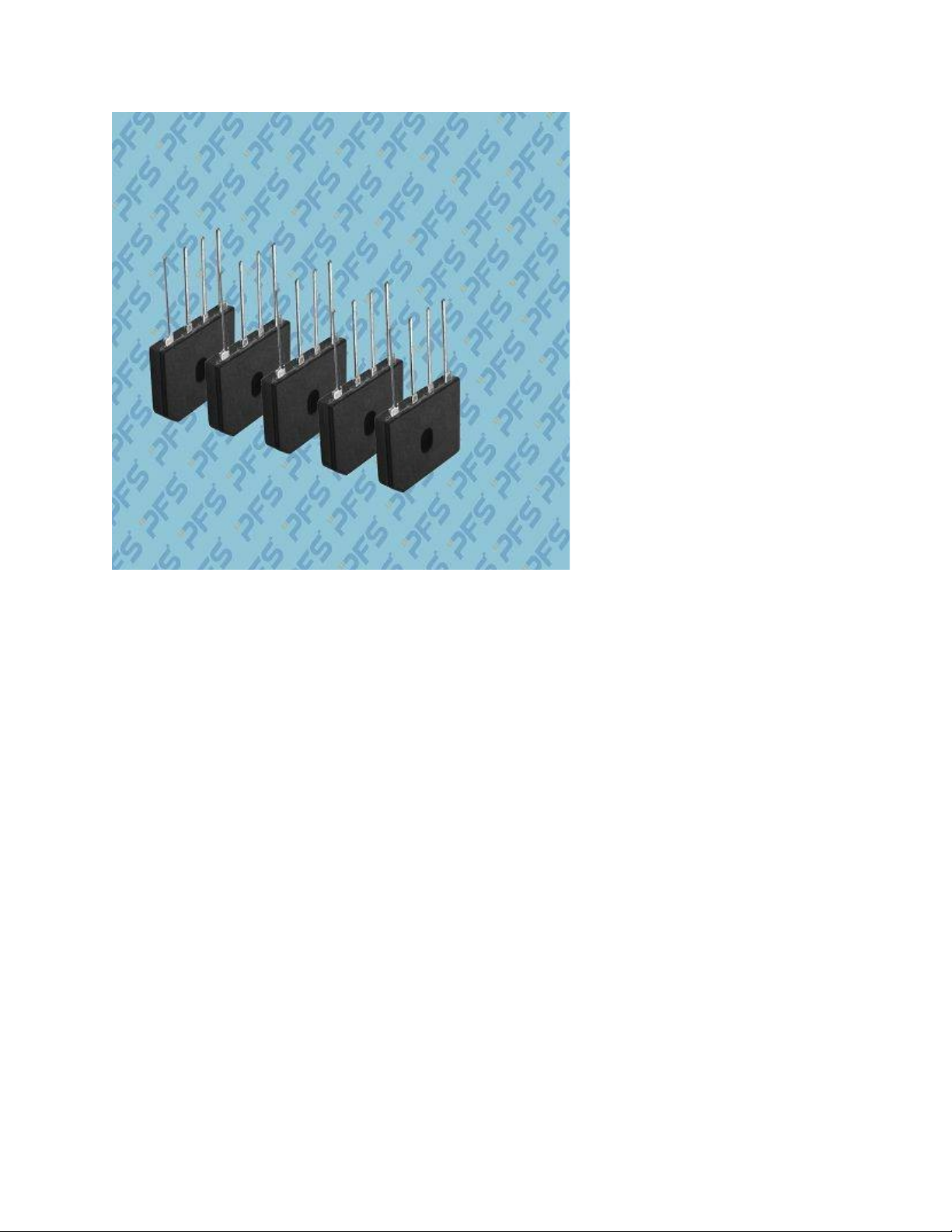

Diode c u dùng ch nh l u đi n áp xoay chi u thành đi n áp m t chi u:ầ ỉ ư ệ ề ệ ộ ề
Diode ch nh l u dùng lo i thông d ng 1N4007 có thông s kĩ thu t sau:ỉ ư ạ ụ ố ậ
oĐi n áp ng c l n nh t Ung c = 470V.ệ ượ ớ ấ ượ
oDòng đi n c c đ i cho phép là 3A.ệ ự ạ
oDòng xung 300A
c. Các yêu c u b ngu n:ầ ộ ồ
n đ nh đi n áp làm vi c cho m ch và m ng đi n l i 110v/220v.Ổ ị ệ ệ ạ ạ ệ ướ
2. Nguyên lý ho t đ ng c a m ch ngu n.ạ ộ ủ ạ ồ
Ngu n đi n l i 110v/220v cung c p cho cu n s c p bi n th , khi đó ồ ệ ướ ấ ộ ơ ấ ế ế ở
cu n th c p s có đi n áp 6v AC. Sau khi qua c u diode và t l c áp này đ cộ ứ ấ ẽ ệ ầ ụ ộ ượ
đ a vào IC n áp 7805 và ngõ ra t l c áp m t chi u cu i cùng ta đ c đi n ápư ổ ụ ọ ộ ề ố ượ ệ
m t chi u n đ nh là 5vộ ề ổ ị
3.các linh ki n khác.ệ
1 đôi PT2248 và PT2249
1 dao đ ng th ch anh t n s ộ ạ ầ ố
1 LED phát h ng ngo i ồ ạ
1 Module thu 3 chân (v s t) ỏ ắ
1 con A1013 và 1 con 2N2222
Vài cái công t c vài con tr và vài cái đèn LED hi n th ắ ở ể ị
Đi n áp cung c p là 5Vệ ấ
Ch ng II. T ng quan v h th ng thu phát h ng ngo i.ươ ổ ề ệ ố ồ ạ
1.khái ni mệ
Ánh sáng h ng ngo i (tia h ng ngo i) là ánh sáng không th nhìn th y đ cồ ạ ồ ạ ể ấ ượ
b ng m t th ng , có b c sóng kho ng t 0.86μm đ n 0.98μm . Tia h ngằ ắ ườ ướ ả ừ ế ồ
ngo i có v n t c truy n b ng v n t c ánh sáng .ạ ậ ố ề ằ ậ ố
- Tia h ng ngo i có th truy n đi đ c nhi u kênh tín hi u. Nó đ c ng d ngồ ạ ể ề ượ ề ệ ượ ứ ụ
r ng rãi trong công nghi p.L ng thông tin có th đ t 3 mega bit /s .L ngộ ệ ượ ể ạ ượ
thông tin đ c truy n đi v i ánh sáng h ng ngo i l n g p nhi u l n so v i sóngượ ề ớ ồ ạ ớ ấ ề ầ ớ
đi n t mà ng i ta v n dùng .ệ ừ ườ ẫ
- Tia h ng ngo i d b h p th , kh năng xuyên th u kém . Trong đi u khi n tồ ạ ễ ị ấ ụ ả ấ ề ể ừ
xa b ng tia h ng ngo i , chùm tia h ng ngo i phát đi h p , có h ng , do đó khiằ ồ ạ ồ ạ ẹ ướ
thu ph i đúng h ngả ướ
2.Nguyên t c thu phát h ng ngo i.ắ ồ ạ

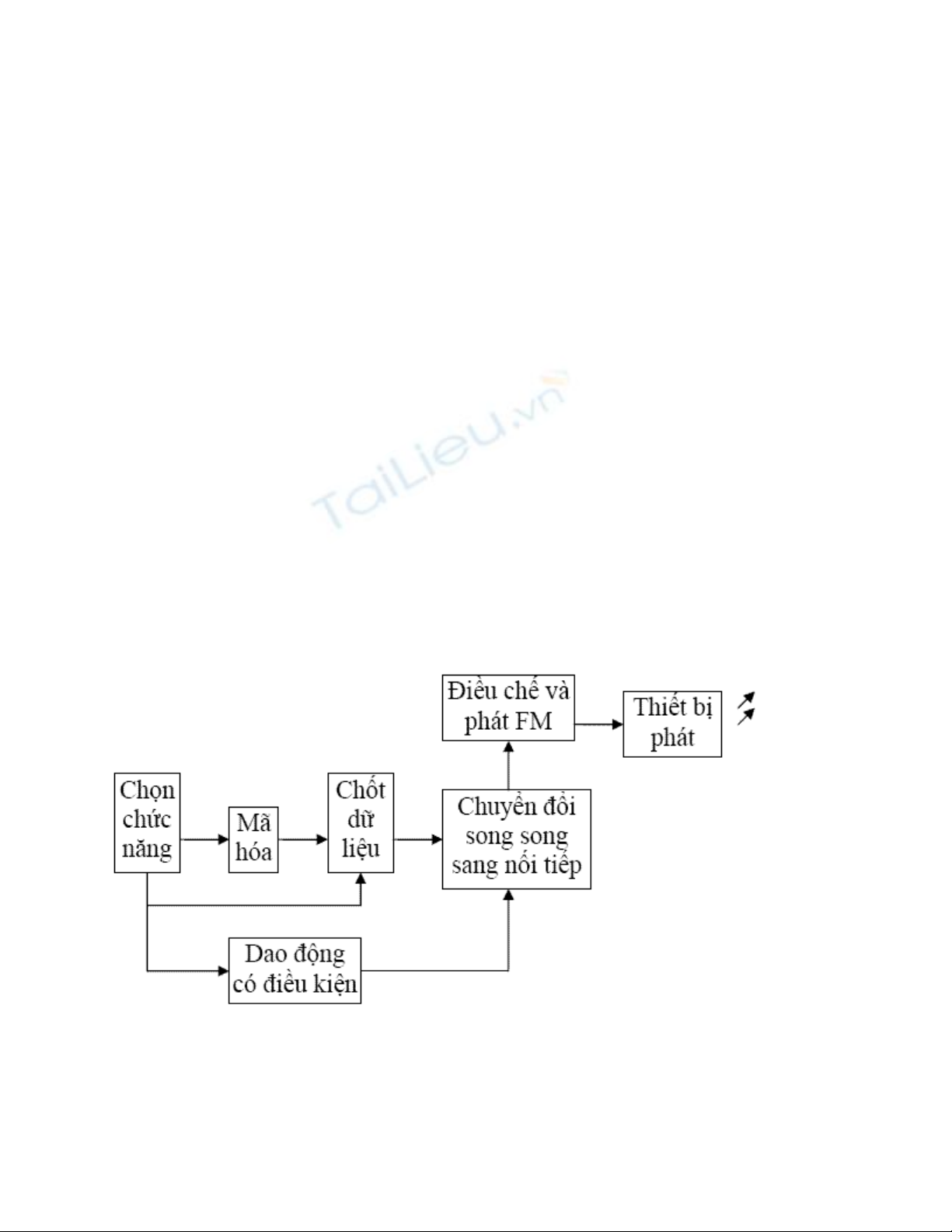

a. S đ kh i c a m ch phát.ơ ồ ố ủ ạ
b.Gi i thích s đ .ả ơ ồ
- Kh i ch n ch c năng và kh i mã hóa : Khi ng i s d ng b m vào các phímố ọ ứ ố ườ ử ụ ấ
ch c năng đ phát l nh yêu c u c a mình , m ĩ phím ch c năng t ng ng v iứ ể ệ ầ ủ ổ ứ ươ ứ ớ
m t s th p phân . M ch mã hóa s chuy n đ i thành mã nh phân t ng ngộ ố ậ ạ ẽ ể ổ ị ươ ứ
d i d ng mã l nh tín hi u s g m các bít 0 và 1 . S bit trong mã l nh nh phânướ ạ ệ ệ ố ồ ố ệ ị
có th là 4 bit hay 8 bit … tùy theo s l ng các phím ch c năng nhi u hay ít .ể ố ượ ứ ề
- Kh i dao đ ng có đi u ki n : Khi nh n 1 phím ch c năng thì d ng th i kh iố ộ ề ệ ấ ứ ồ ờ ở
đ ng m ch dao đ ng t o xung đ ng h , t n s xung đ ng h xác đ nh th i gianộ ạ ộ ạ ồ ồ ầ ố ồ ồ ị ờ
chu n c a m i bit .ẩ ủ ỗ
- Kh i ch t d li u và kh i chuy n đ i song song ra n i ti p : Mã nh phân t iố ố ữ ệ ố ể ổ ố ế ị ạ
m ch mã hóa s đ c ch t đ đ a vào m ch chuy n đ i d li u song song raạ ẽ ượ ố ể ư ạ ể ổ ữ ệ
n i ti p . M ch chuy n đ i d li u song song ra n i ti p đ c đi u khi n b iố ế ạ ể ổ ữ ệ ố ế ượ ề ể ở
xung đ ng h và m ch đ nh th i nh m đ m b o k t thúc đúng lúc vi cồ ồ ạ ị ờ ằ ả ả ế ệ
chuy nđ i đ s bit c a m t mã l nh .ể ổ ủ ố ủ ộ ệ
- Kh i đi u ch và phát FM : mã l nh d i d ng n i ti p s đ c đ a quaố ề ế ệ ướ ạ ố ế ẽ ượ ư
m ch đi u ch và phát FM đ ghép mã l nh vào sóng mang có t n s 38Khzạ ề ế ể ệ ầ ố
đ n 100Khz , nh sóng mang cao t n tín hi u đ c truy n đi xa h n , nghĩa làế ờ ầ ệ ượ ề ơ
tăng c ly phát .ự
- Kh i thi t b phát : là m t LED h ng ngo i . Khi mã l nh có giá tr bit =’1’ thìố ế ị ộ ồ ạ ệ ị
LED phát h ng ngo i trong kho ng th i gian T c a bit đó . Khi mã l nh có giá trồ ạ ả ờ ủ ệ ị
bit=’0’ thì LED không sáng . Do đó bên thu không nh n đ c tín hi u xem nhậ ượ ệ ư
bit = ‘0’ .
3. Nguyên t c thu tín hi u.ắ ệ

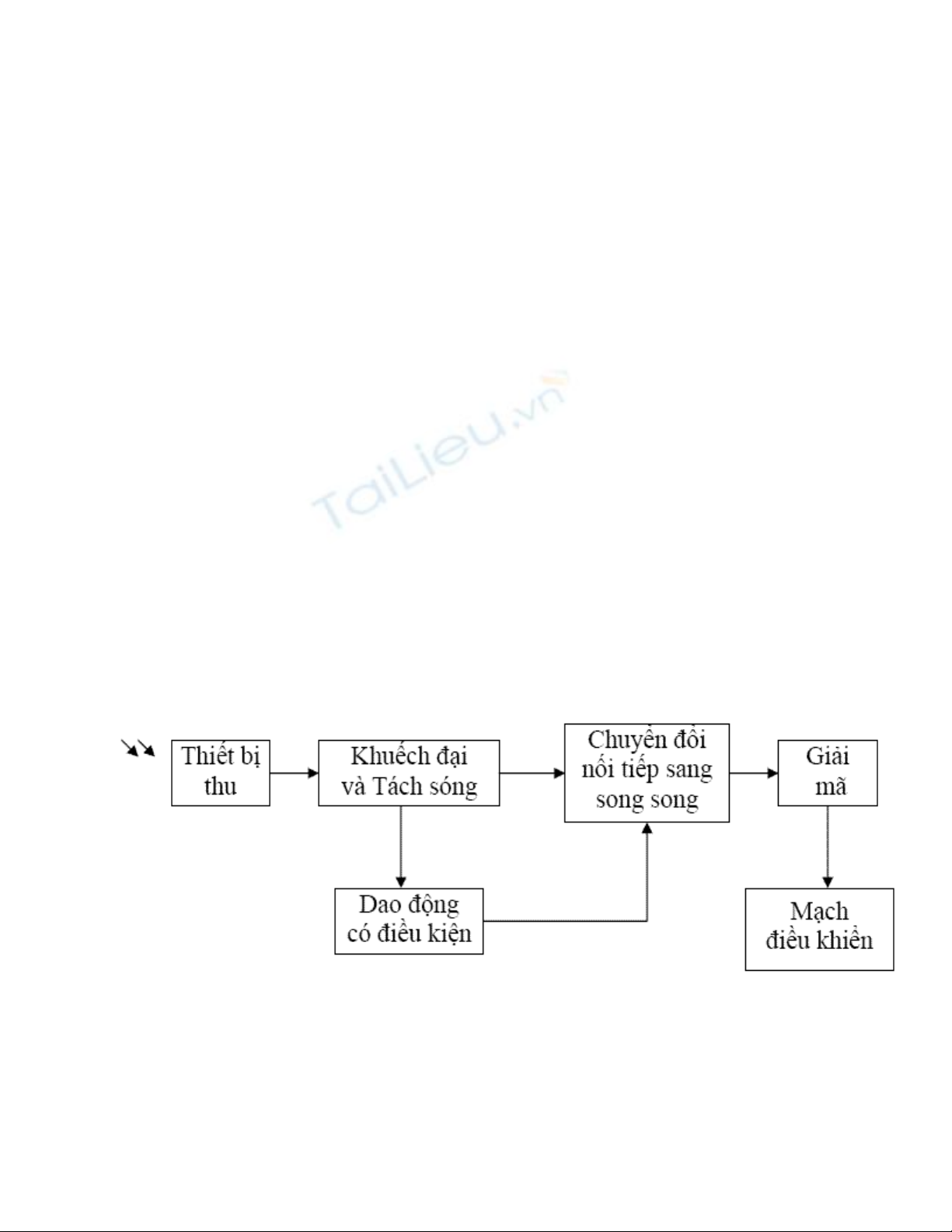

S đ kh iơ ồ ố
- Kh i thi t b thu : Tia h ng ngo i t ph n phát đ c ti p nh n b i LED thuố ế ị ồ ạ ừ ầ ượ ế ậ ở
h ng ngo i hay các linh ki n quang khác .ồ ạ ệ
- Kh i khu ch đ i và Tách sóng : tr c tiên khu ch đ i tính hi u nh n r i đ aố ế ạ ướ ế ạ ệ ậ ồ ư
qua m ch tách sóng nh m tri t tiêu sóng mang và tách l y d li u c n thi t làạ ằ ệ ấ ữ ệ ầ ế
mã l nh .ệ
- Kh i chuy n đ i n i ti p sang song song và Kh i gi i mã : mã l nh đ c đ aố ể ổ ố ế ố ả ệ ượ ư
vào m ch chuy n đ i n i ti p sang song song và đ a ti p qua kh i gi i mã raạ ể ổ ố ế ư ế ố ả
thành s th p phân t ng ng d i d ng m t xung kích t i ngõ ra t ng ngố ậ ươ ứ ướ ạ ộ ạ ươ ứ
đ kích m m ch đi u khi n .ể ở ạ ề ể
- T n s sóng mang còn đ c dùng đ so pha v i t n s dao đ ng bên ph n thuầ ố ượ ể ớ ầ ố ộ ầ
giúp cho m ch thu phát ho t đ ng đ ng b , đ m b o cho m ch tách sóng vàạ ạ ộ ồ ộ ả ả ạ
m ch chuy n đ i n i ti p sang song song ho t đ ng chính xácạ ể ổ ố ế ạ ộ
CH NG III.M CH THU PHÁT TÍN HI U H NG NGO I.ƯƠ Ạ Ệ Ồ Ạ
1.s đ nguyên lý.ơ ồ
