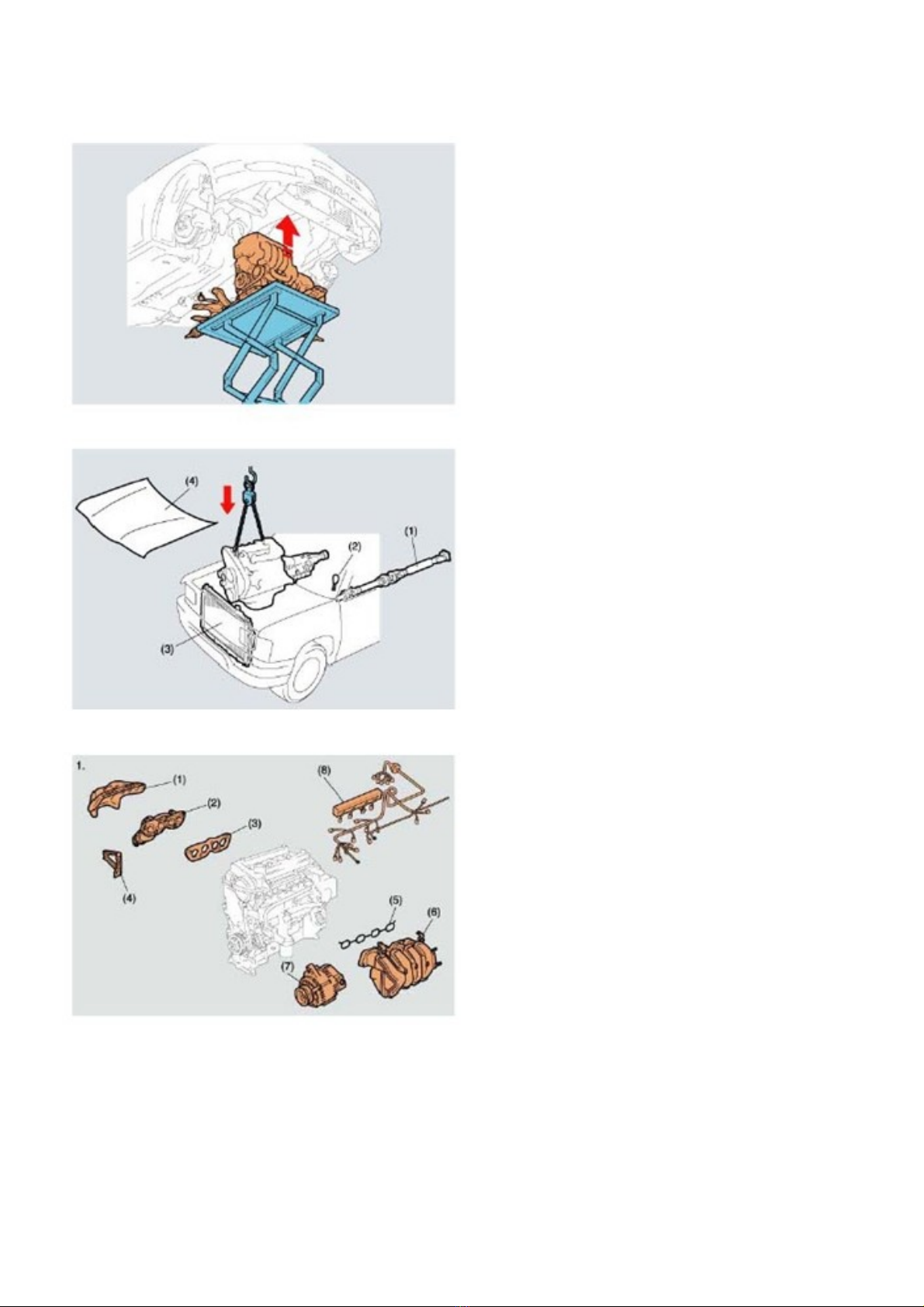

Đ i tu đ ng cạ ộ ơ L p đ ng cắ ộ ơ
Khái Quát
Khái Quát
Ch ng này s gi i thích ph ng pháp l p đ ng cươ ẽ ả ươ ắ ộ ơ
đã đ c đ i tu lên xe và b c ki m tra l n cu i đượ ạ ướ ể ầ ố ể
ki m tra tình tr ng l p ráp. ể ạ ắ
L p đ ng c ắ ộ ơ
L p toàn b c m đ ng c , h p s , d m h th ng treo ắ ộ ụ ộ ơ ộ ố ầ ệ ố
v.v. t bên d i c a xe. ừ ướ ủ
(1/1)
THAM KH O: Ả
Khi l p đ ng c t bên trên (Xe FR) ắ ộ ơ ừ
Khi l p đ ng c t phía trên, hãy nghiêng và quayắ ộ ơ ừ
đ ng c trong khi l p nó theo cách đ sao cho nóộ ơ ắ ể
không va và thân xe.
Nh ng chi ti t sau đây ph i đ c l p l i. ữ ế ả ượ ắ ạ
(1) Tr c cácđăng ụ
(2) C n s ầ ố
(3) Két n c ướ
(4) n p capô ắ
(1/1)
L p c m t ng thành đ ng c ắ ụ ổ ộ ơ Các b ph n ộ ậ
1. L p đ ng ng n p và x , máy phát, dây đi n đ ng ắ ườ ố ạ ả ệ ộ
c . ơ
(1) L p t m cách nhi t đ ng ng x ắ ấ ệ ườ ố ả
(2) Đ ng ng x ườ ố ả
(3) Gioăng đ ng ng x ườ ố ả
(4) Thanh đ đ ng ng ỡ ườ ố
(5) L p goăng đ ng ng n p ắ ườ ố ạ
(6) L p đ ng ng n p ắ ườ ố ạ
(7) Máy phát
(8) Dây đi n đ ng c ệ ộ ơ
-81-

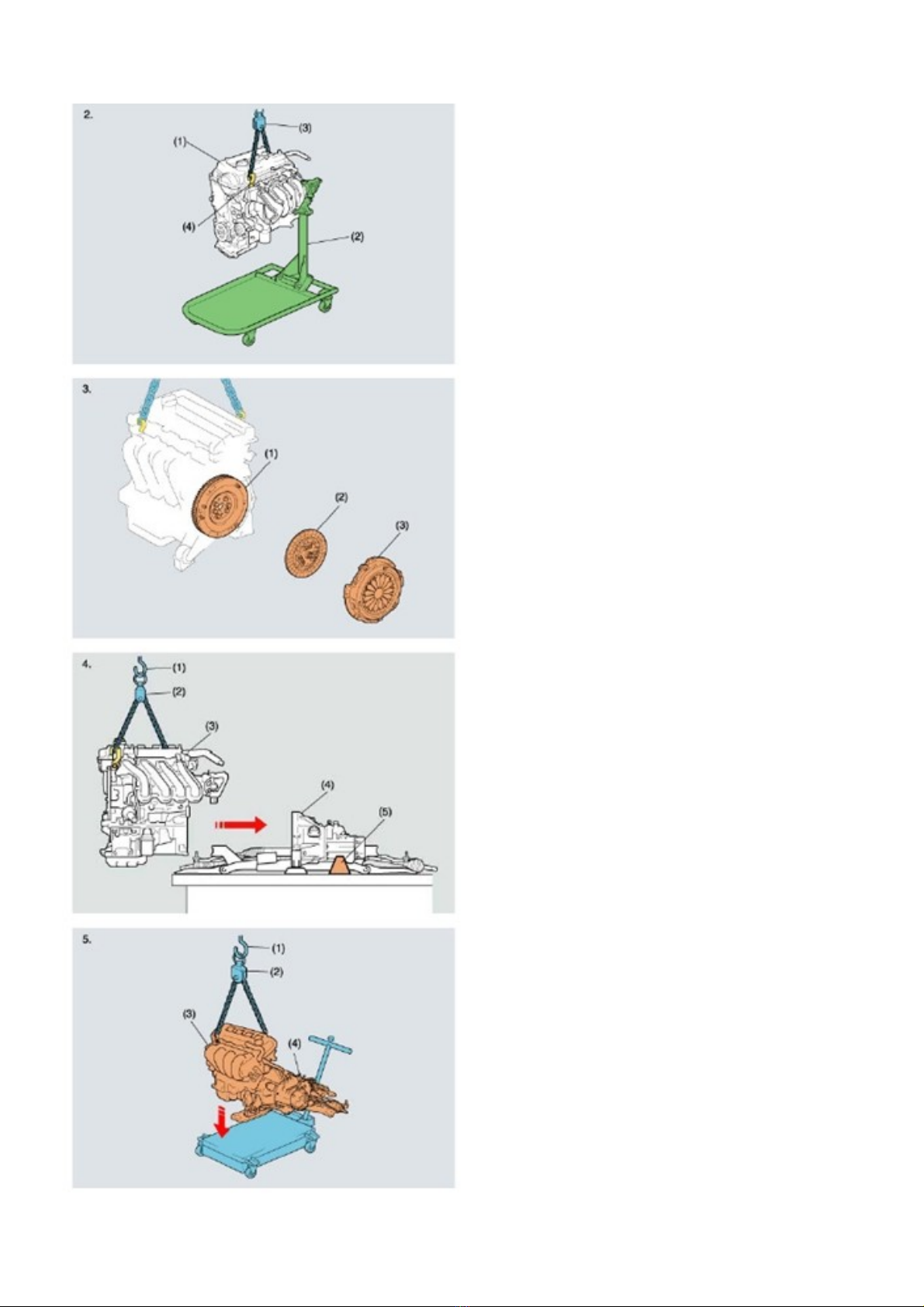

Đ i tu đ ng cạ ộ ơ L p đ ng cắ ộ ơ
2. Tháo đ ng c ra kh i giá đ i tu đ ng c ộ ơ ỏ ạ ộ ơ
(1) Đ ng c ộ ơ
(2) Giá đ i tu đ ng c ạ ộ ơ
(3) Palăng tren đ ng c ộ ơ
(4) Móc treo đ ng c ộ ơ
3. l p bánh đà và ly h p ắ ợ
(1) Bánh đà
(2) Đĩa ly h p ợ
(3) N p ly h p ắ ợ
4. L p h p s vào đ ng c ắ ộ ố ộ ơ
(1) Palăng treo đ ng c ộ ơ
(2) Thi t b treo đ ng c ế ị ộ ơ
(3) Đ ng c ộ ơ
(4) H p s ộ ố
(5) Ph ki n bàn nâng đ ng c ụ ệ ộ ơ
5. Đ t đ ng c lên bàn nâng đ ng c ặ ộ ơ ộ ơ
(1) Palăng
(2) Thi t b treo đ ng c ế ị ộ ơ
(3) Đ ng c ộ ơ
(4) H p s ộ ố
-82-

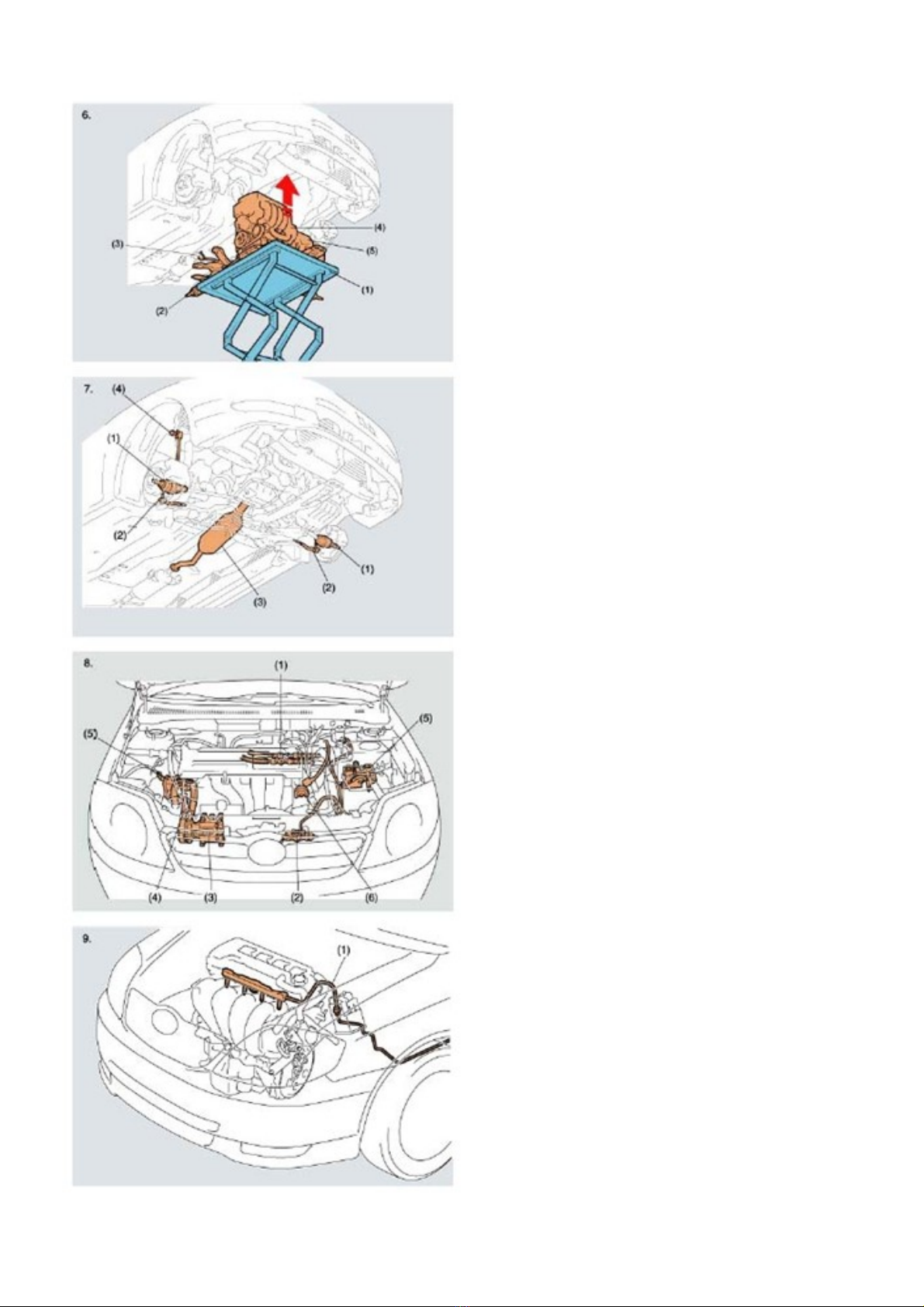

Đ i tu đ ng cạ ộ ơ L p đ ng cắ ộ ơ
6. L p đ ng c ắ ộ ơ
(1) Bàn nâng đ ng c ộ ơ
(2) Bán tr c ụ
(3) Đ u thanh n i ầ ố
(4) Đ ng c ộ ơ
(5) H p s ộ ố
7. L p các b ph n bên d i g m xe ắ ộ ậ ướ ầ
(1) Bán tr c ụ
(2) Đ u thanh n i ầ ố
(3) ng x Ố ả
(4) Thanh n đ nh ổ ị
8. L p các b ph n trong khoang đ ng c ắ ộ ậ ộ ơ
(1) Cáp ch n và chuy n s ọ ể ố
(2) Xylanh c t ly h p ắ ợ
(3) máy nén A/C
(4) Đai d n đ ng ẫ ộ
(5) G i đ s a ch a ố ỡ ử ữ
(6) Cáp chân ga
9. N i đ ng ng nhiên li u ố ườ ố ệ
(1) Đ ng ng nhiên li u ườ ố ệ
-83-

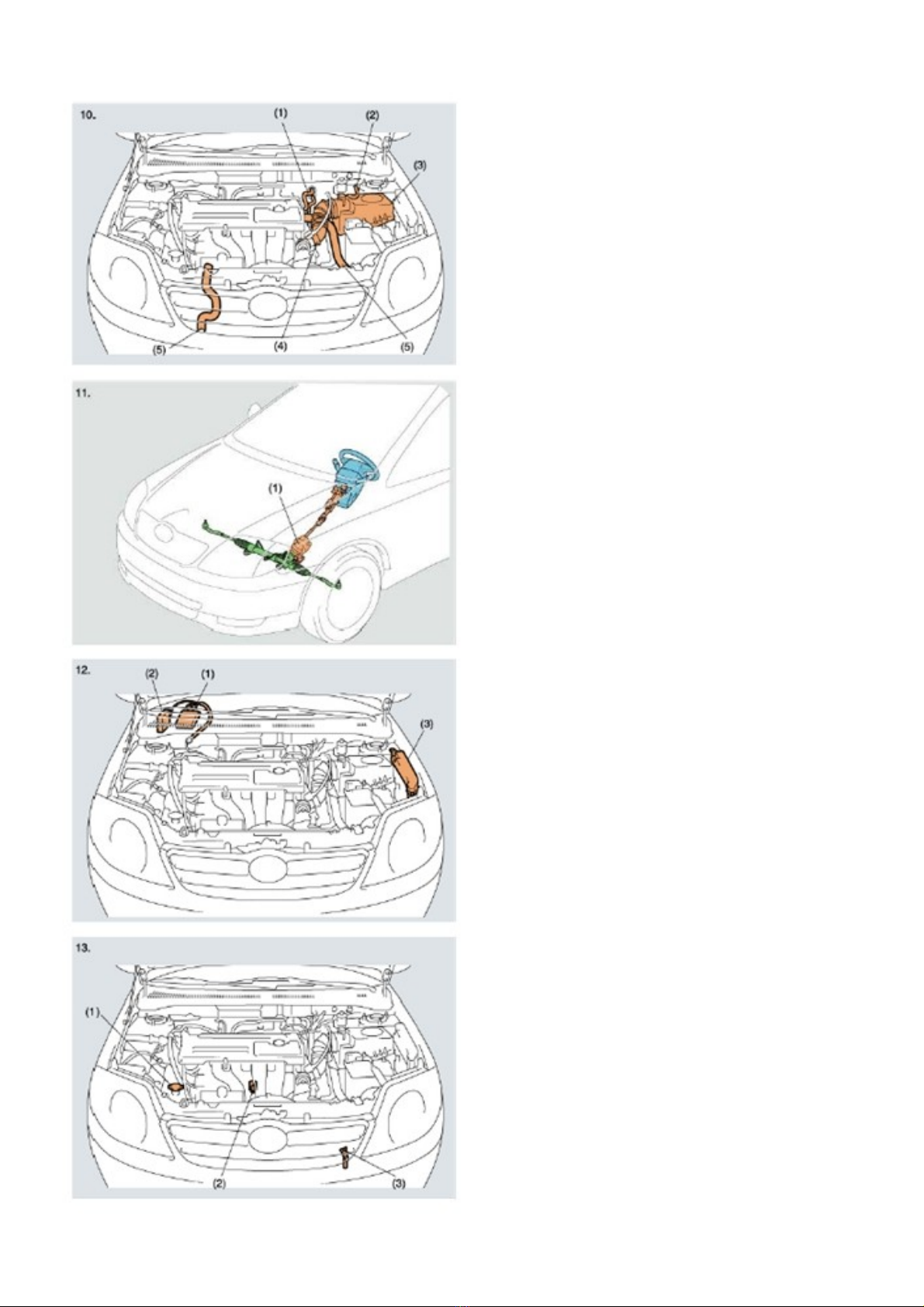

Đ i tu đ ng cạ ộ ơ L p đ ng cắ ộ ơ
10. N i các k p và ng cao su ố ẹ ố
(1) ng b s i m Ố ộ ưở ấ
(2) ng tr l c phanh Ố ợ ự
(3) L c khí ọ
(4) ng l c khí Ố ọ
(5) ng két n c Ố ướ
11. L p các b ph n bên trong xe ắ ộ ậ
(1) Tr c lái gi a ụ ữ
12. N i các gi c n i và dây đi n ố ắ ố ệ
(1) ECU đ ng c ộ ơ
(2) H p n i b ng táplô ộ ố ả
(3) H p n i khoang đ ng c ộ ố ộ ơ
13. Đ n c làm mát ổ ướ
(1) N p két n c ắ ướ
(2) Nút x n c ả ướ
(3) Nút x két n c ả ướ
-84-
Đ i tu đ ng cạ ộ ơ L p đ ng cắ ộ ơ
14. L p c quy ắ ắ
(1) c quy Ắ
15. Ki m tra l n cu i ể ầ ố
(1/1)
L p đ ng ng n p và x , máy phát, dây đi n ắ ườ ố ạ ả ệ
đ ng c ộ ơ
1. L p đ ng ng n p và x ắ ườ ố ạ ả
(1) Dùng gioăng m i và l p vào đ ng ng (n p vàớ ắ ườ ố ạ
x ) c a n p quylát.ả ủ ắ
(2) L p và xi t bulông và đai c b t đ ng ng theo ắ ế ố ắ ườ ố
th t t bên trong ra ngoài. ứựừ
G I Ý KHI S A CH A Ợ Ử Ữ
Bulông
(Xem m c “Các k năng c b n” c a Ph n “Đ i tu cụ ỹ ơ ả ủ ầ ạ ơ
b n” trang 9-11 c a file PDF) ả ở ủ
2. L p dây đi n đ ng c ắ ệ ộ ơ
L p gi c n i dây đi n đ ng c và k p lên đ ng c . ắ ắ ố ệ ộ ơ ẹ ộ ơ
G I Ý KHI S A CH A Ợ Ử Ữ
Gi c n i ắ ố
(Xem m c “Các k năng c b n” c a Ph n “Đ i tu cụ ỹ ơ ả ủ ầ ạ ơ
b n” trang 42-45 c a file PDF) ả ở ủ
Đ ng ng x ườ ố ả
Đ ng ng n p ườ ố ạ
Gioăng
Dây đi n đ ng c ệ ộ ơ
-85-
