TRƯỜNG ĐH sư PHẠM KỸ THUẬT TP HCM
KHOA Cơ KHÍ CHÉ TẠO MÁY
Bộ MÔN Cơ SỞ THIẾT KÉ MÁY
ĐÊ THI MÔN: HH^Vẽ Kỹ Thuật
MÃ MÔN HỌC: DGED121023
ĐỀ SÓ: 0 1 .Đề thi có 02 trang
Thời gian: 90 phút
Không được phép sử dụng tài liệu
NỘI DUNG ĐẼ :

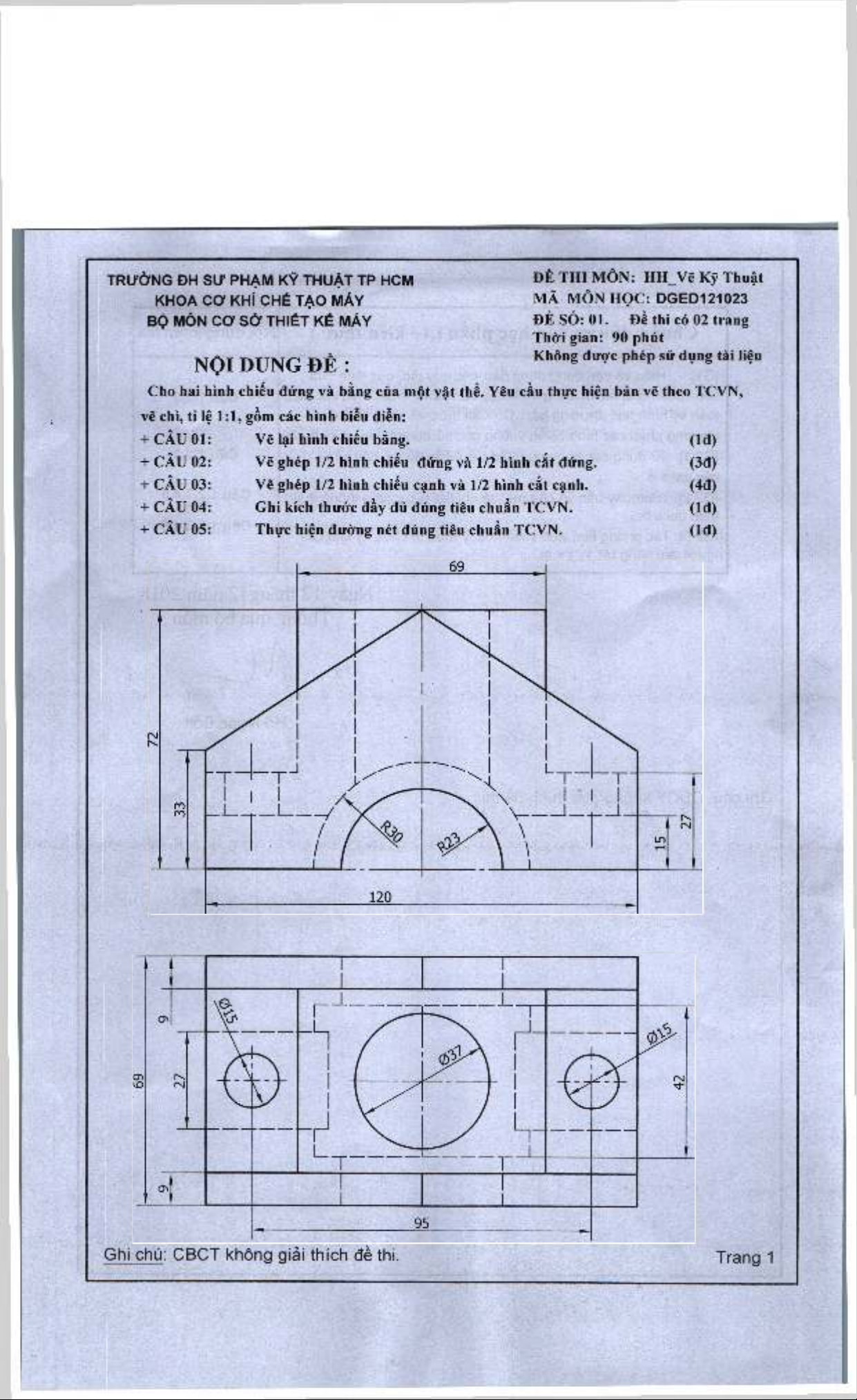

Cho haỉ hình chiếu đứng và bằng của một vật thể. Yêu cầu thực hiện bản vẽ theo TCVN,
vẽ chì, tỉ lệ 1:1, gồm các hình biểu dỉễn:
+ CẢU 01
+ CÂU 02
+ CÂU 03
+ CÂU 04
+ CÂU 05
Vẽ lại hình chiếu bằng.
Vẽ ghép 1/2 hình chiếu đứng và 1/2 hình cắt đứng.
Vẽ ghép 1/2 hình chiếu cạnh và 1/2 hình cắt cạnh.
Ghi kích thước đầy đủ đúng tiêu chuẩn TCVN.
Thực hẾện đường nét đúng tiêu chuẩn TCVN.
(lđ)
(3đ)
(4đ)
(lđ)
(lđ)
Ghi chú: CBCT không giải thích đề thi. Trang 1

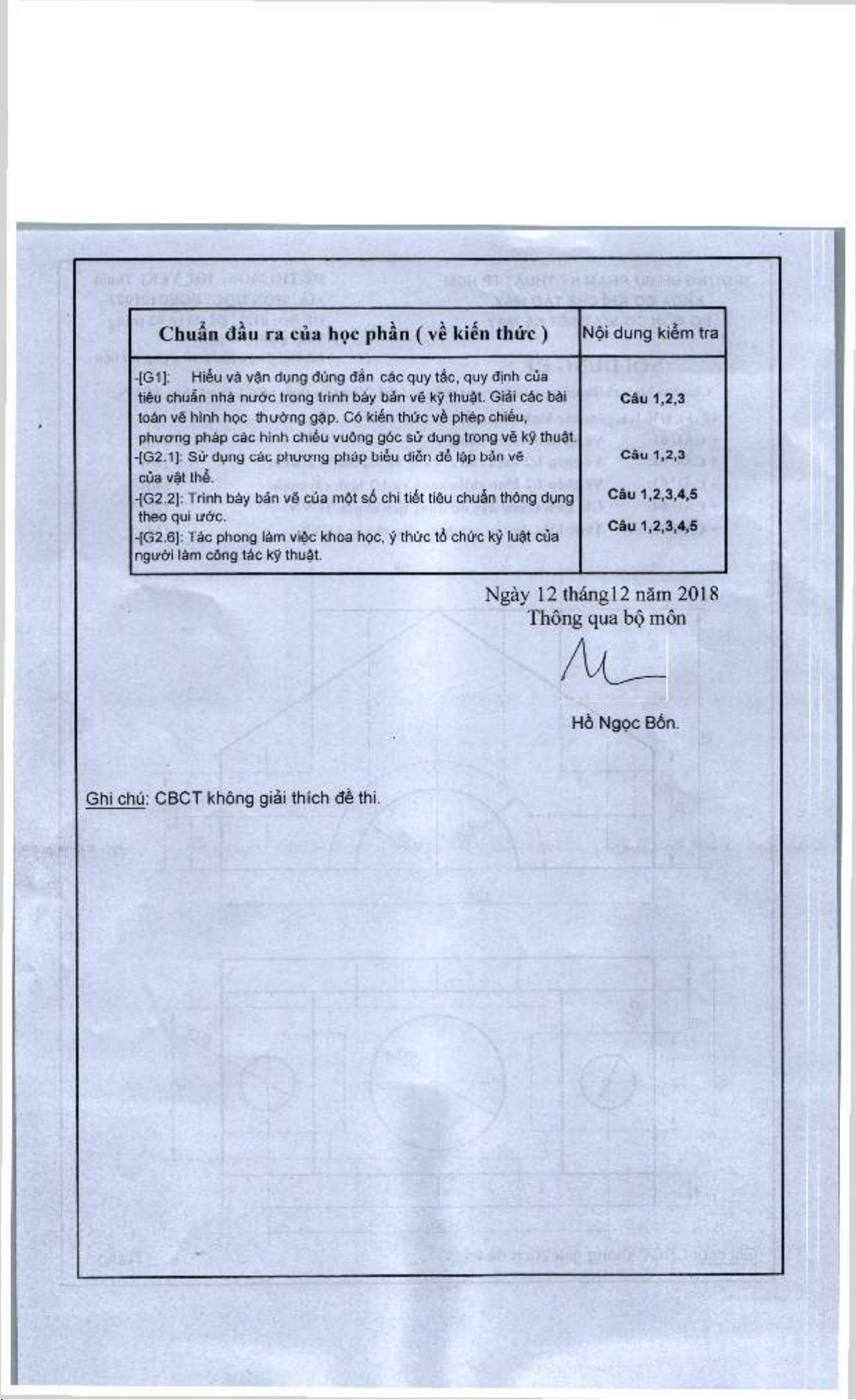

Chuẩn đầu ra của học phần ( về kiến thức ) Nội dung kiểm tra
-[G1]: Hiểu và vận dụng đúng đắn các quy tắc, quy định của
tiêu chuẩn nhà nước trong trình bày bản vẽ kỹ thuật. Giải các bài
toán vẽ hình học thường gặp. Có kiến thức về phép chiếu,
phương pháp các hình chiếu vuông góc sử dụng trong vẽ kỹ thuật.
-[G2.1]: Sử dụng các phương pháp biểu diễn để lập bản vẽ
của vật thể.
-[G2.2]: Trình bày bản vẽ của một số chi tiết tiêu chuẩn thông dụng
theo qui ước.
-{G2.6]: Tác phong làm việc khoa học, ý thức tổ chức kỷ luật của
người làm công tác kỹ thuật.
Câu 1,2,3
Câu 1,2,3
Câu 1,2,3,4,5
Câu 1,2,3,4,5
Ngày 12 tháng 12 năm 2018
Thông qua bộ môn
Hồ Ngọc Bốn.
Ghi chú: CBCT không giải thích đề thi.
