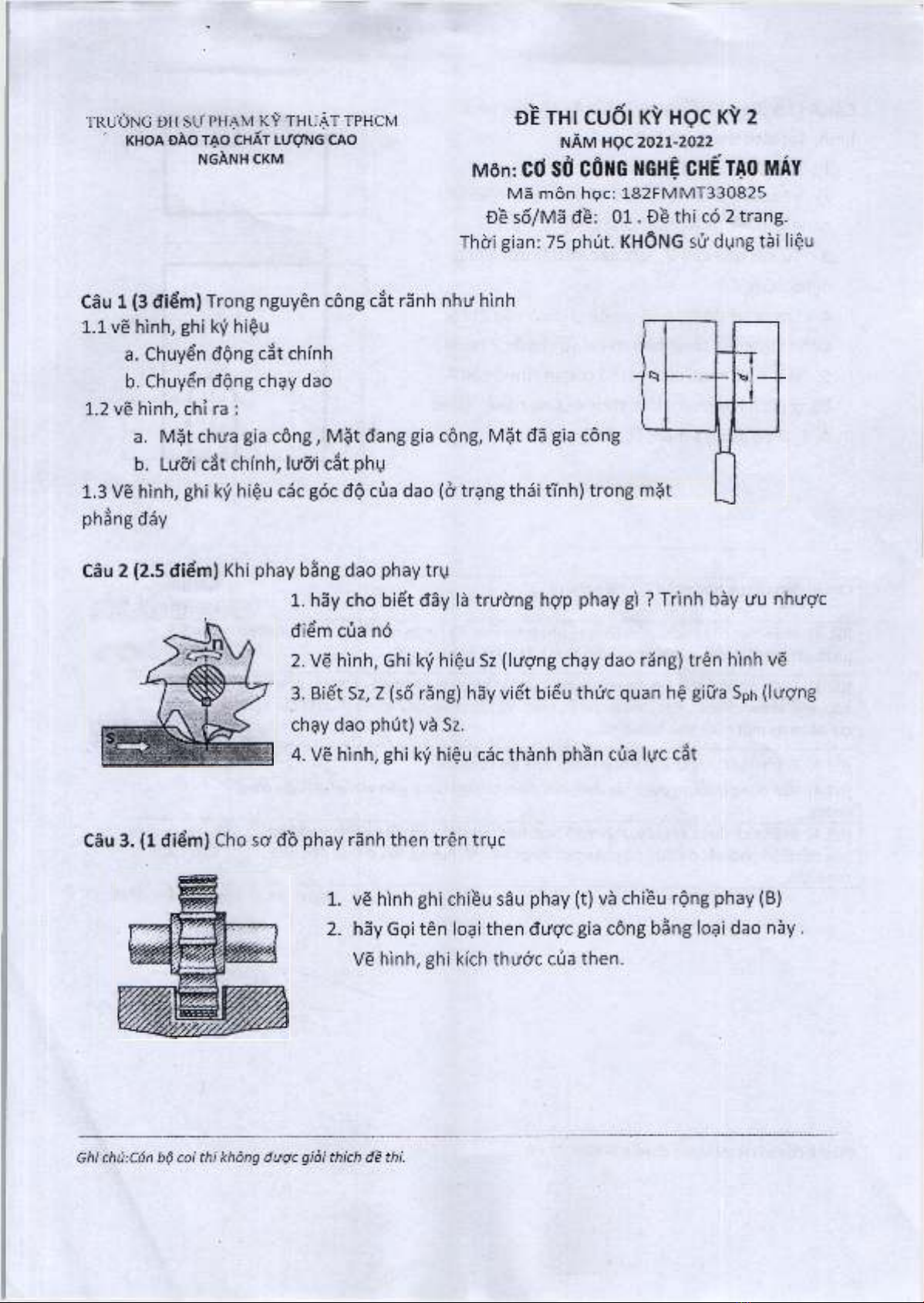

ĐỀ THI CUỐI KỲ HỌC KỲ 2
NĂM HỌC 2021-2022
Môn:
Cơ SỞ CÔNG NGHỆ CHÊ TẠO MÁY
Mã môn học: 182FM M T330825
Đề Số/Mã đề: 0 1 .Đề thi có 2 trang.
Thời gian: 75 phút. KHÔNG sử dụng tài liệu
Câu 1(3 điểm) Trong nguyên công cắt rãnh như hình
1.1 vẽ hình, ghi ký hiệu
a. Chuyển động cắt chính
b. Chuyển động chạy dao
1.2 vẽ hình, chỉ ra :
a. Mặt chưa gia công, Mặt đang gia công, Mặt đã gia công
b. Lưỡi cắt chính, lưỡi cắt phụ
1.3 Vẽ hình, ghi ký hiệu các góc độ của dao (ở trạng thái tĩnh) trong mặt
phẳng đáy
Câu 2 (2.5 điểm) Khi phay bằng dao phay trụ
1 . hãy cho biết đây là trường hợp phay gì ? Trình bày ưu nhược
điểm của nó
2. Vẽ hình, Ghi ký hiệu Sz (lượng chạy dao răng) trên hình vẽ
3. Biết Sz,
z
(số răng) hãy viết biểu thức quan hệ giữa Sph (lượng
chạy dao phút) và Sz.
4. Vẽ hình, ghi ký hiệu các thành phần của lực cắt
TRƯỜNG ĐH SƯ PHẠM KỶ THUẬT TPHCM
KHOA ĐÀO TẠO CHẤT LƯỢNG CAO
NGÀNH CKM
Câu 3.(1 điểm) Cho sơ đồ phay rãnh then trên trục
1 . vẽ hình ghi chiều sâu phay (t) và chiều rộng phay (B)
2. hãy Gọi tên loại then được gia công bằng loại dao này.
Vẽ hình, ghi kích thước của then.
Ghi chú:Cán bộ coi thi không được giai thích đề thi.

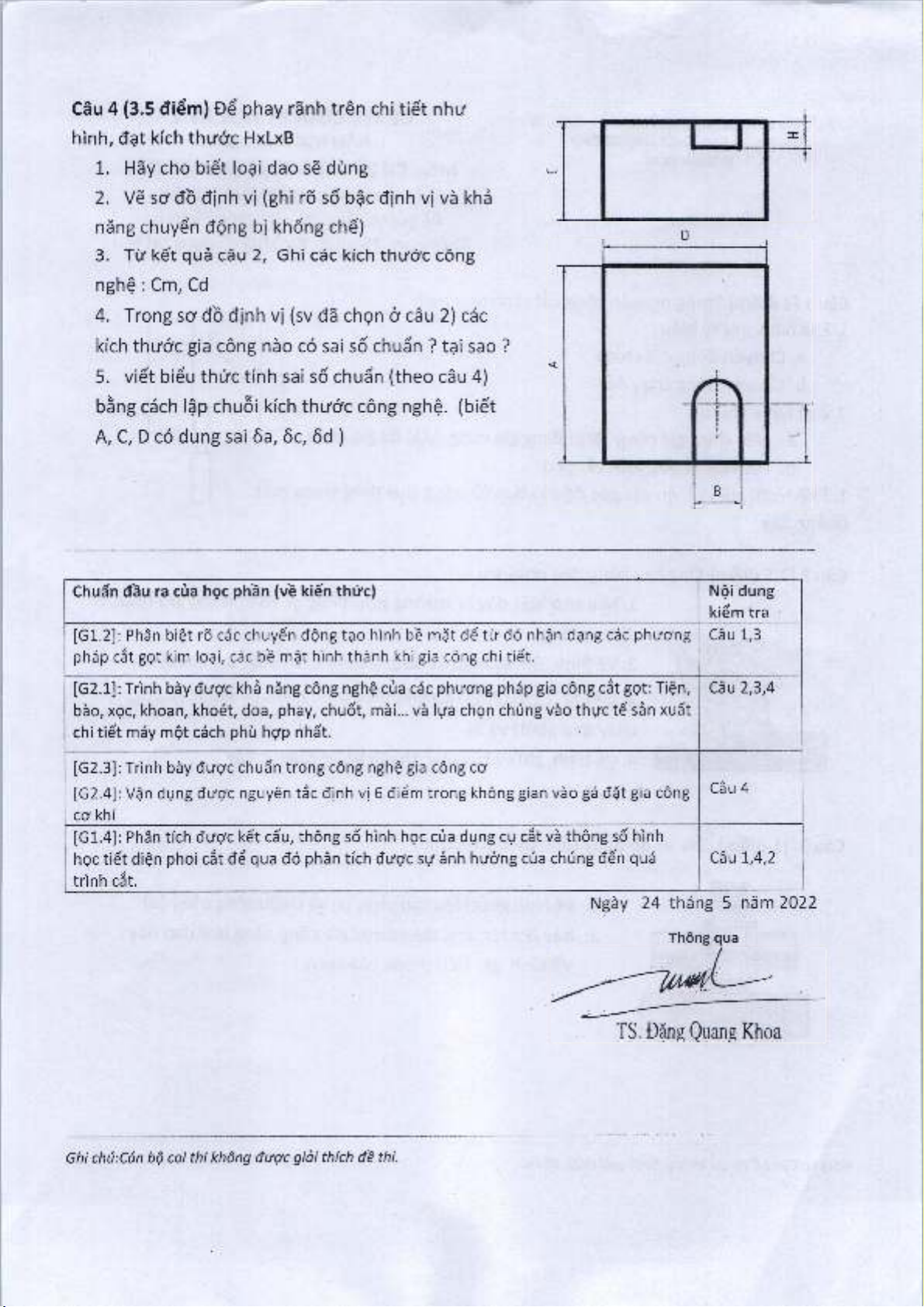

Câu 4 (3.5 điểm) Để phay rãnh trên chi tiết như
hình, đạt kích thước HxLxB
1 . Hãy cho biết loại dao sẽ dùng
2. Vẽ sơ đồ định vị (ghi rõ số bậc định vị và khả
năng chuyển động bị khống chế)
3. Từ kết quả câu 1, Ghi các kích thước công
nghệ : Cm, Cd
4. Trong sơ đồ định vị (sv đã chọn ở câu 2) các
kích thước gia công nào có sai số chuẩn ? tại sao ?
5. viết biểu thức tính sai số chuẩn (theo câu 4)
bằng cách lập chuỗi kích thước công nghệ, (biết
A, c, D có dung sai 5a, 6c, 6d )
n
Chuẩn đầu ra của học phần (về kiến thức) Nội dung
kiểm tra
[G1.2]: Phân biệt rõ các chuyển động tạo hình bề mặt để từ đó nhận dạng các phương
pháp cắt gọt kim loại, các bề mặt hình thành khi gia công chi tiết.
Câu 1,3
[G2.1]: Trình bày được khả năng công nghệ của các phương pháp gia công cắt gọt: Tiện,
bào, xọc, khoan, khoét, doa, phay, chuốt, mài... và lựa chọn chúng vào thực tế sản xuất
chi tiết máy một cách phù hợp nhất.
Câu 2,3,4
[G2.3]: Trình bày được chuẩn trong công nghệ gia công cơ
[G2.4]: Vận dụng được nguyên tắc định vị 6 điểm trong không gian vào gá đặt gia công
cơ khí
Câu 4
[G1.4]: Phân tích được kết cấu, thông số hình học của dụng cụ cắt và thông số hình
học tiết diện phoi cắt để qua đó phân tích được sự ảnh hưởng của chúng đến quá
trình cắt.
Câu 1,4,2
Ngày 24 tháng 5 năm 2022
Thông qua
Ghi chú:Cán bộ coi thi không được giải thích đề thi.
