TRƯỜNG TCDTNT - GDTX BẮC QUANG
KHOA CƠ BẢN
CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
ĐỀ THI LÝ THUYẾT
Đề số: 01
Môn thi : VẼ KỸ THUẬT
Khóa/Lớp : CNOTO KVII
Ngày thi : / /2018
Thời gian làm bài : 90 Phút
ĐỀ BÀI :
Câu 1: (3 điểm )
Anh(Chị) Hãy trình bày khái niệm về mặt cắt và hình cắt?
Câu 2: (7 điểm )

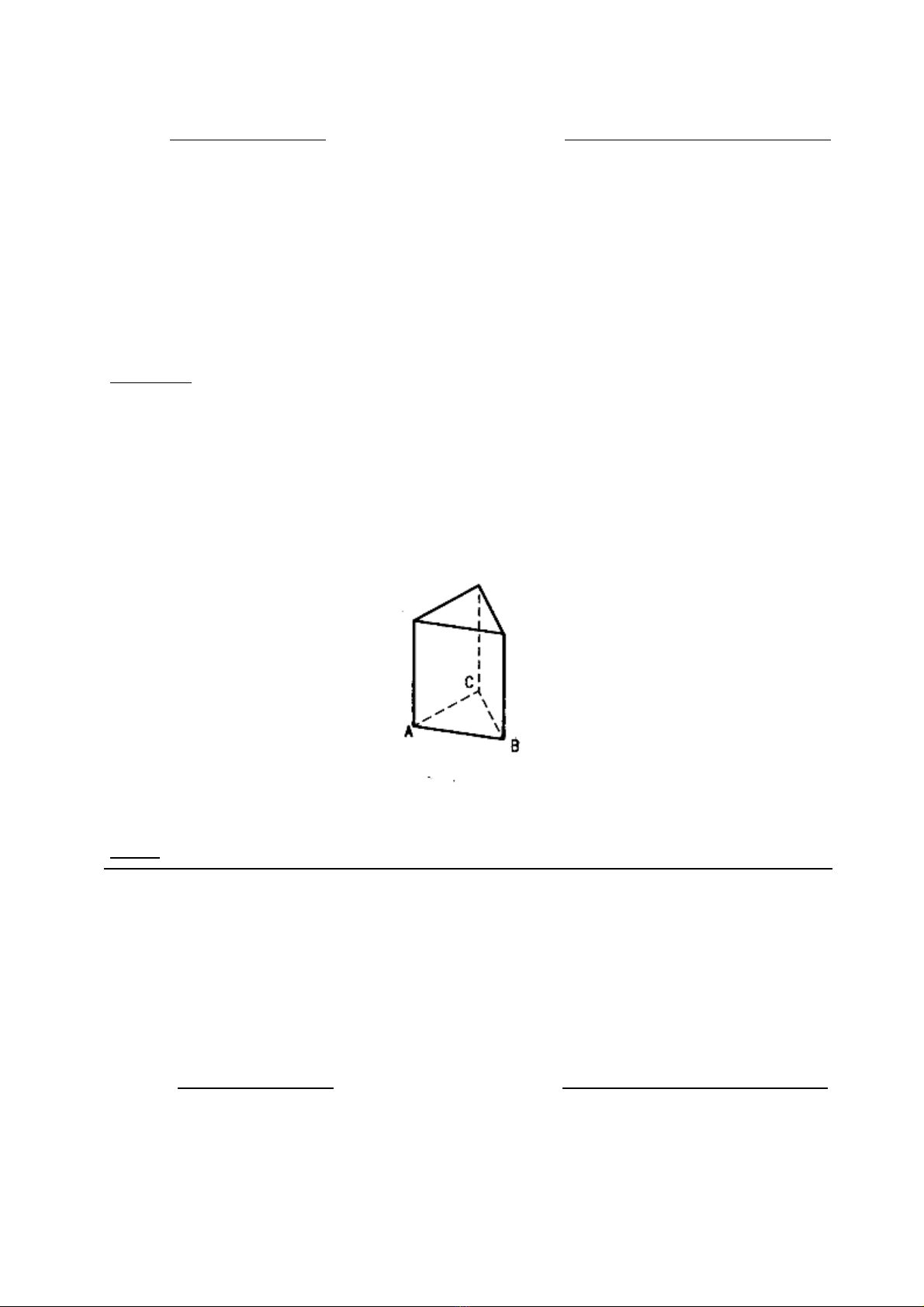

Anh(Chị) Hãy vẽ hình chiếu của hình lằng trụ sau?
Chú ý : Thí sinh không được sử dụng tài liệu, Cán bộ coi thi không giải thích gì thêm.
Người ra đề
Nguyễn Ngọc Giang
Đề số: 01
TRƯỜNG TCDTNT - GDTX BẮC QUANG
KHOA CƠ BẢN
CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
ĐÁP ÁN ĐỀ THI LÝ THUYẾT
Đề số:01
Môn thi : VẼ KỸ THUẬT
Khóa/Lớp : CNOTO KVII
Ngày thi : / /2018
Thời gian làm bài : 90 phút
STT Nội dung Điểm
1
Câu 1: 3,0
Đối với những vật thể có cấu tạo bên trong phức tạp, nếu dùng nét
khuất để thể hiện thì hình vẽ sẽ không được rõ ràng. Vì vậy trong
bản vẽ kĩ thuật, thường dùng loại hình biểu diễn khác gọi là hình
cắt và mặt cắt.
Để biểu diễn hình dạng bên trong của một vật thể, nếu giả
sử rằng dùng mặt phẳng tưởng tượng cắt qua phần cấu tạo bên
trong như lỗ, rãnh.v.v...của vật thể và vật thể bị cắt làm hai phần.
Sau khi lấy đi phần vật thể nẵm giữa người quan sát và mặt phẳng
cắt, rồi chiếu vuông góc phần vật thể còn lại lên mặt phẳng hình
chiếu song song với mặt phẳng cắt, sẽ được một hình biểu diễn,
gọi là hình cắt . Nếu chỉ vẽ các đường bao của vật thể nằm trên
mặt phẳng cắt không mà không vẽ các đường bao của vật thể ở
phía sau mặt phẳng cắt thì hình biểu diễn đó gọi là mặt cắt .
1,5
Như vậy hình cắt là hình biểu diễn các đường bao của vật thể nằm
trên và nằm sau mặt phẳng cắt.
Cần chú ý rằng mặt phẳng cắt chỉ là mặt phẳng tưởng tượng. Việc
cắt đó chỉ có tác dụng đối cới một hình cắt hay mặt cắt nào đó,
còn các hình biểu diễn khác không bị ảnh hưởng gì đối với việc
cắt đó.
Để phân biệt phần vật thể nằm trên mặt phẳng cắt và phần vật thể
ở phía sau mặt cắt, tiêu chuẩn quy định vẽ mặt cắt bằng kí hiệu vật
liệu trên mặt cắt theo TCVN 7- 1993.
1,5

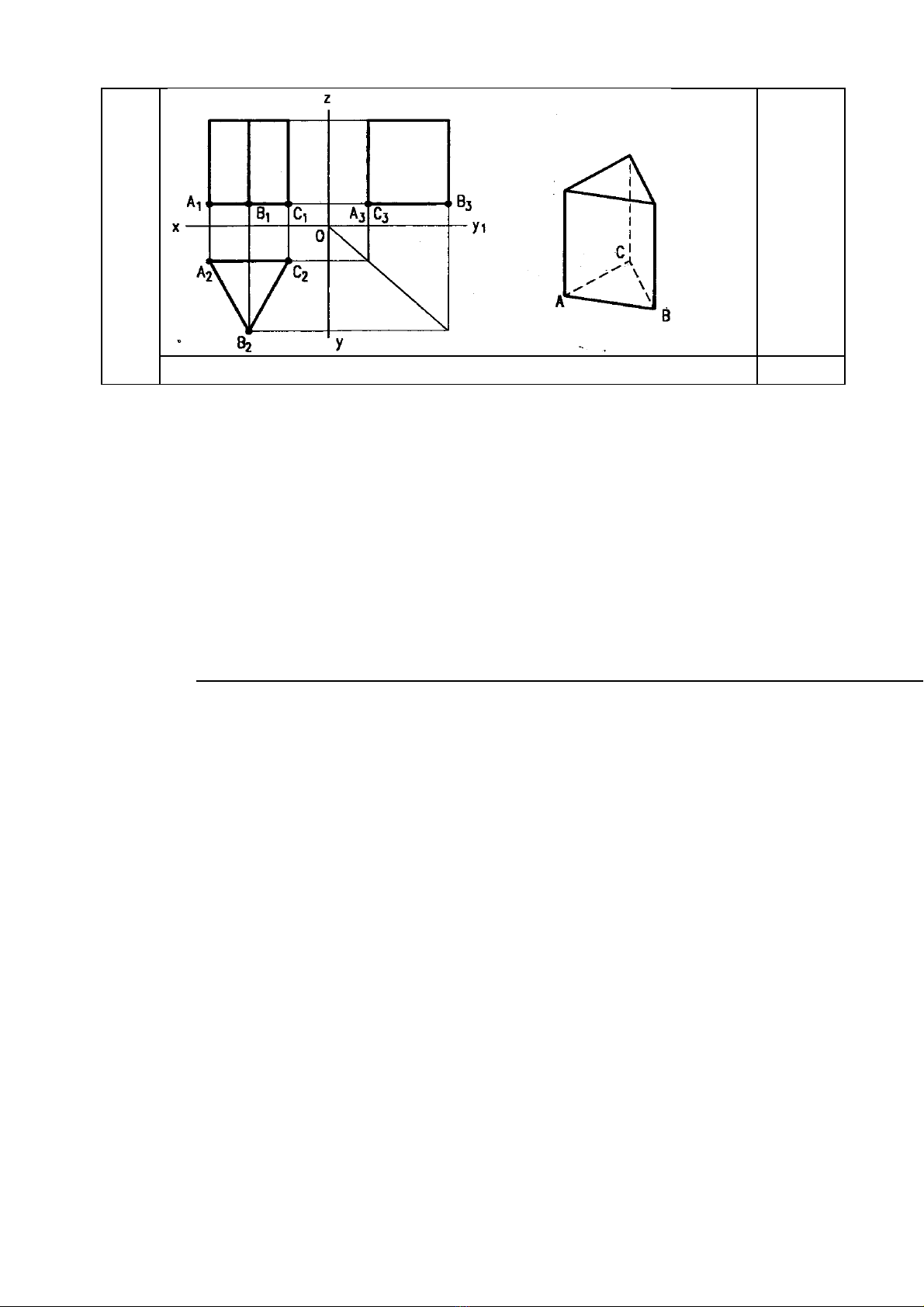

Câu 2: 7,0
2 7,0
Người ra đề
Nguyễn Ngọc Giang
Đề số: 01
TỔ BỘ MÔN CÔNG NGHỆ VÀ CƠ KHÍ KHOA CƠ BẢN
Mai Xuân HiêHn
TRƯỜNG TCDTNT - GDTX BẮC QUANG
KHOA CƠ BẢN
CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
ĐỀ THI LÝ THUYẾT
Đề số: 02
Môn thi : VẼ KỸ THUẬT
Khóa/Lớp : CNOTO KVII
Ngày thi : / /2018
Thời gian làm bài : 90 Phút
ĐỀ BÀI :
Câu 1: (3 điểm ) Anh(Chị) Hãy trình bày khái niệm hình chiếu trục đo?

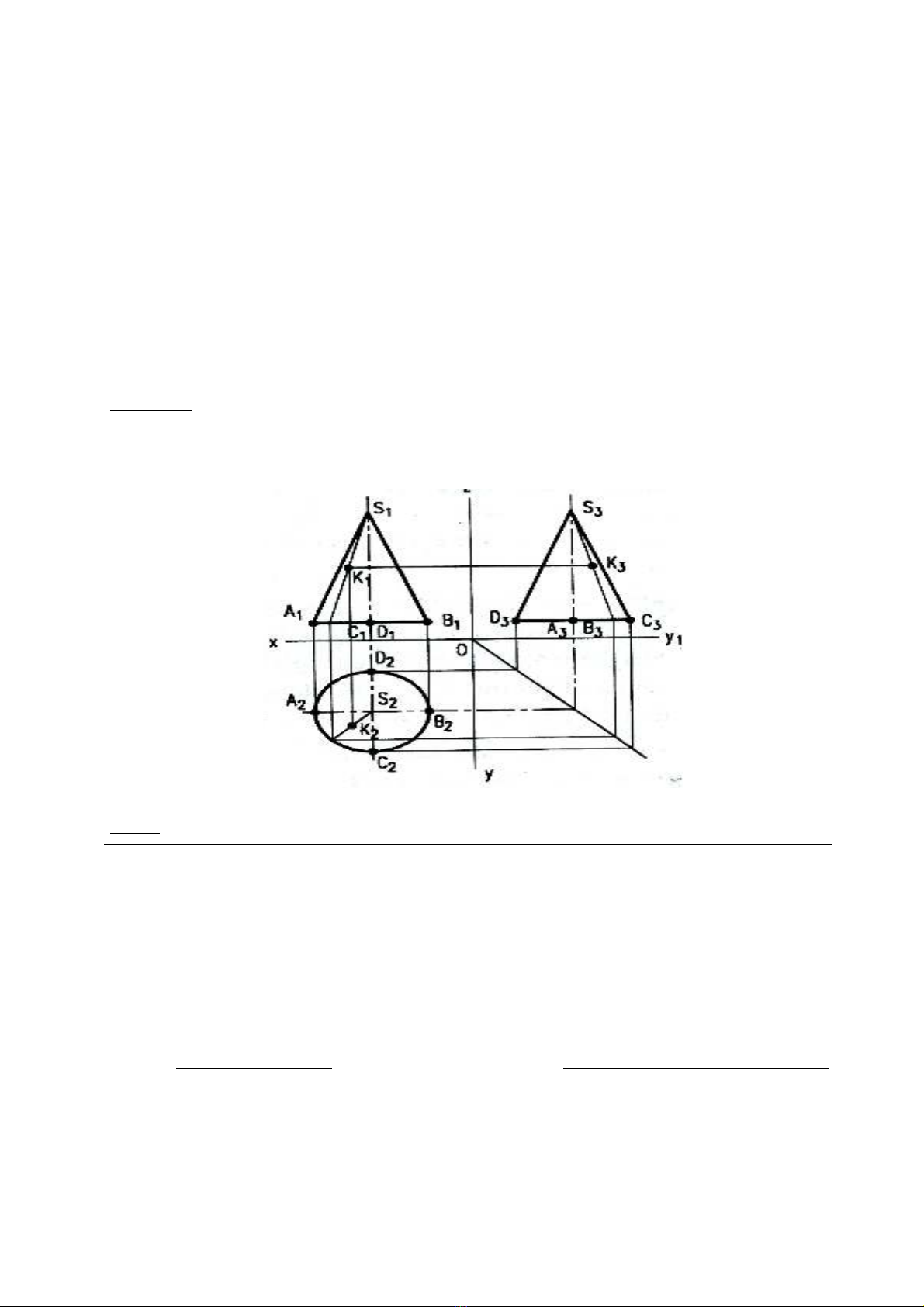

Câu 2: (7 điểm ) Anh(Chị) Hãy vẽ hình chiếu trục đo của các hình chiếu sau?
Chú ý : Thí sinh không được sử dụng tài liệu, Cán bộ coi thi không giải thích gì thêm.
Người ra đề
Nguyễn Ngọc Giang
Đề số: 02
TRƯỜNG TCDTNT - GDTX BẮC QUANG
KHOA CƠ BẢN
CỘNG HOÀ XÃ HỘI CHỦ NGHĨA VIỆT NAM
Độc lập - Tự do - Hạnh phúc
ĐÁP ÁN ĐỀ THI LÝ THUYẾT
Đề số:02
Môn thi : VẼ KỸ THUẬT
Khóa/Lớp : CNOTO KVII
Ngày thi : / /2018
Thời gian làm bài : 90 phút
STT Nội dung Điểm
1
Câu 1: 3,0
Các hình chiếu vuông góc thể hiện chính xác hình dạng và kích
thước của vật thể được biểu diễn. Song mỗi hình chiếu vuông góc,
thường chỉ thể hiện được hai chiều của vật thể, nên hình vẽ thiếu
tính lập thể, làm cho người đọc bản vẽ khó hình dung hình dạng của
vật thể đó.
Để khắc phục nhược điểm trên, tiêu chuẩn “Tài liệu thiết kế”
quy định dùng hình chiếu trục đo để bổ xung cho các hình chiếu
vuông góc. Hình chiếu trục đo thể hiện đồng thời trên một hình biểu
diễn cả ba chiều của vật thể, nên hình biểu diễn có tính lập thể gọi là
hình 3 chiều. Thường trên bản vẽ của những vật thể phức tạp, bên
cạnh các hình chiếu vuông góc, thường vẽ thêm hình chiếu trục đo
của vật thể.
Nội dung của phương pháp hình chiếu trục đo như sau:
Trong không gian, nếu lấy mặt phẳng P’ mặt phẳng hình chiếu và
phương chiếu l không song song với P’. Gắn vào vật thể được biểu
diễn hệ tọa độ vuông góc theo ba chiều dài, rộng, cao của vật thể và
đặt vật thể sao cho phương chiếu l không song song vơi trục tọa độ
nào. Chiếu vật thể cùng hệ toạ độ vuông góc đó lên mặt phẳng P’
theo phương chiếu l, sẽ được hình chiếu song song của vật thể cùng
hệ tọa độ vuông góc. Hình biểu diễn đó được gọi là hình chiếu trục
đo của vật thể
Câu 2: 7,0
