Đồ án tốt nghiệp Mạch giao thông: Nghiên cứu Đèn giao thông

Mô tả tài liệu
  Download Vui lòng tải xuống để xem tài liệu đầy đủ

Đồ án tốt nghiệp Mạch giao thông: Nghiên cứu Đèn giao thông trình bày về sơ lược về các linh kiện chính trong mạch, sơ đồ nguyên lý mạch nguồn và mạch nguồn và mạch tạo xung và sơ đồ nguyên lý mạch đèn giao thông. Với các bạn chuyên ngành Điện thì đây là tài liệu hữu ích.

Chủ đề:
Lưu

Nội dung Text: Đồ án tốt nghiệp Mạch giao thông: Nghiên cứu Đèn giao thông

  1. 1.Lời Mở Đầu Ngày nay, khái niệm kỹ thuật số đã trở thành quen thu ộc v ới nhiều người, bởi vì sự phát triển của ngành kỹ thuật số này đã có ảnh hưởng rất lớn đến ngành kinh tế toàn cầu. Có người đã nêu lên ý tưởng gọi nền kinh tế của thời đại chúng ta là “ nền kinh tế kỹ thuật số “, “số hóa” đã gần như vượt khỏi ranh giới của một thuật ngữ kỹ thuật . Nhờ có ưu điểm của xử lý số nh ư độ tin cậy trong truy ền d ẫn, tín đa thích nghi và kinh tế của nhiều phần mềm khác nhau, tín ti ện l ợi trong điều khiển và khai thác mạng. Số hóa đang là xu hướng phát triển tất yếu của nhi ều lĩnh v ực k ỹ thuật và kinh tế khác nhau. Không chỉ trong lĩnh vục thông tin liên lạc và tin học. Ngày nay, kỹ thật số đã và đang thâm nhập mạnh mẽ vào Kỹ thuật điện tử, Điều khiển tự động, phát thang truy ền hình, y t ế, nông nghiệp…và ngay cả trong các dụng cụ sinh hoạt gia đình. Ngay từ những ngày đầu khai sinh, kỹ thuật số nói riêng và ngành điện tử nói chung đã tạo ra nhiều bước đột phá mới m ẽ cho các ngàng kinh tế khác và còn đảm bảo được yêu cầu của người dùng cả về chất lượng và dịch vụ. Đồng thời kiến thức về kỹ thuật số là không thể thiếu đối với mỗi sinh viên, nhất là sinh viên điện tử. Và như mội người nhận thấy rằng, ngày nay trật tự giao thông nước ta đang rối ren. Vì vậy việc sử dụng đèn giao thông tại những giao lộ là rất cần thiết và để hiểu rõ hơn về nguyên lý hoạt động và muốn phát triển thêm về mô hình này, em đã chọn đề tài cho đồ án 1 là nghiên c ứu về Đèn Giao Thông . 2.Lời Cảm Ơn Mạch giao thông này còn có nhiều thiếu sót mong quý th ầy và các b ạn góp ý thêm.Em xin chân thành cảm ơn quý thầy đã tận tình giúp đỡ. 3. Sơ Lược Về Các Linh Kiện Chính Trong Mạch. 3.1. IC 741 3.1.1 Sơ Đồ Chân 1

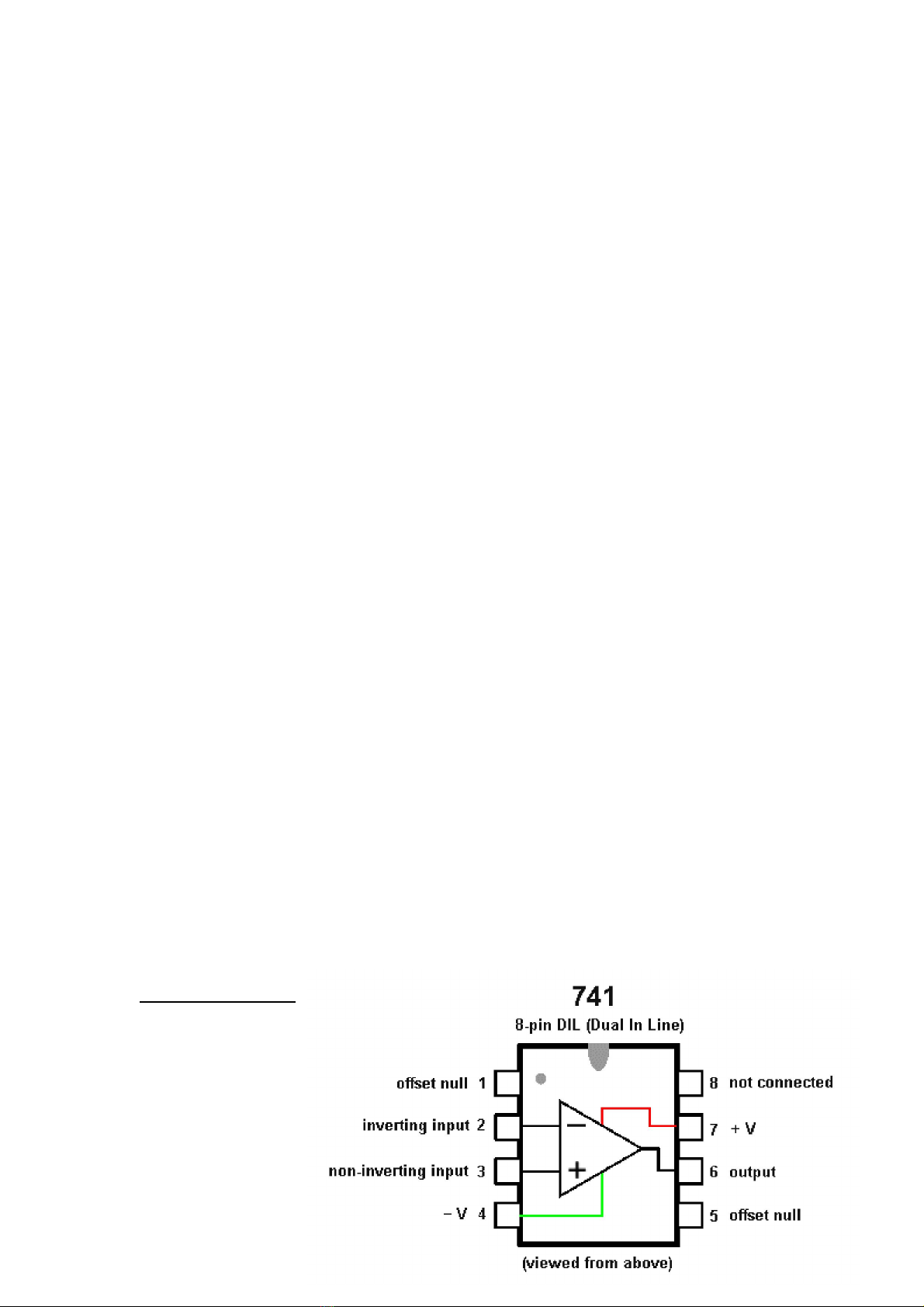

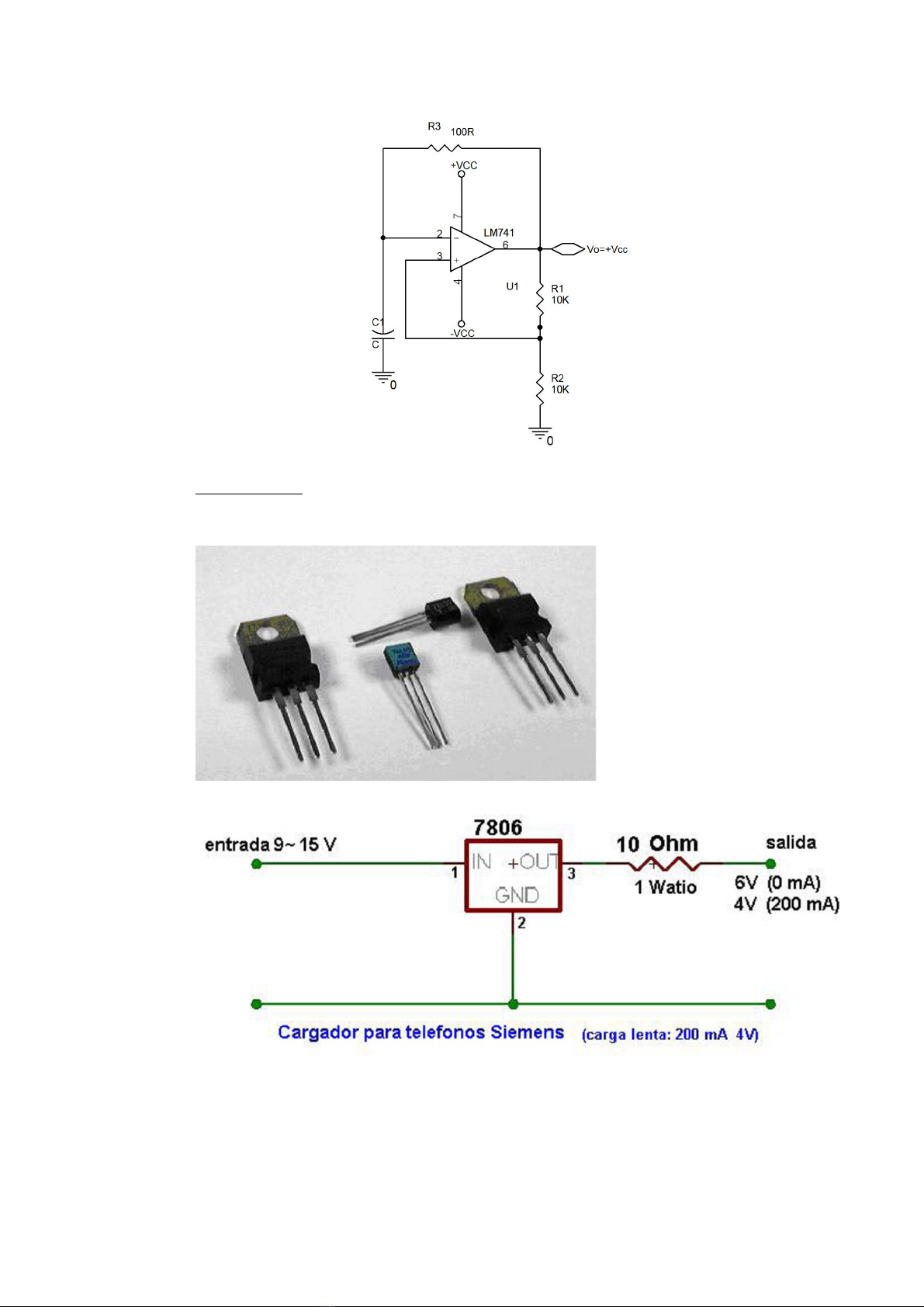

  2. Op Amp là một mạch điện điện tử của nhiều Linh Kiện Điện Tử đả được mắc sẳn trong một con chíp tám chân có khả năng dùng để khuếch đại hiệu hai điện thế nhập. Chân Chức Năng 1 Chỉnh Không 2 Chân Nhập Trừ 3 Chân Nhập Cộng 4 Chân Điện Nguồn -V 5 Không Dùng 6 Chân Xuất Chân Điện Nguồn 7 +V 8 Không Dùng 3.1.2 Chức Năng. Op Amp một công cụ dùng để khuếch đại hiệu hai điện thế nhập Vo = A(V + − V − ) Với một điện thế nhập chạm đất . Op Amp được dùng làm khuếch đại điện thế Nếu V+ chạm đất, V+ = 0 . Vo = A(0 − V − ) = − AV − Nếu V- chạm đất, V- = 0 . Vo = A(V + − 0) = AV + Với hai điện thế nhập . ngoài chức năng khuếch đại hiệu hai điện thế nhập Op amp được dùng trong việc so sánh hai điện thế nhập. Nếu V+ > V- . Vo = Vss Nếu V+ < V- . Vo = − Vss Nếu V+ = V- . Vo = 0. Đây là mạch chúng ta cần dùng: 2
  3. 3.2IC 78XX 78xx là dòng họ điện tử dùng để biến đổi hiệu điện thế từ cao xuống thấp tùy thuộc vào đặc tính của từng loại họ 78 ví dụ 7805,7812… Ta xét nguyên lý hoạt động của họ 78: Ta thấy họ 78 có 3 chân 2 chân vào và 1 chân ra (có chung cực âm) Khi đặt hiệu điện thế nhất định vào chân 1 (hiệu điện thế chân vào phải lớn hơn chân ra).Khi đó tại chân ra sẽ cho ta hiệu điện thế chúng ta cần theo từng loại chức năng mà của họ 78. 3

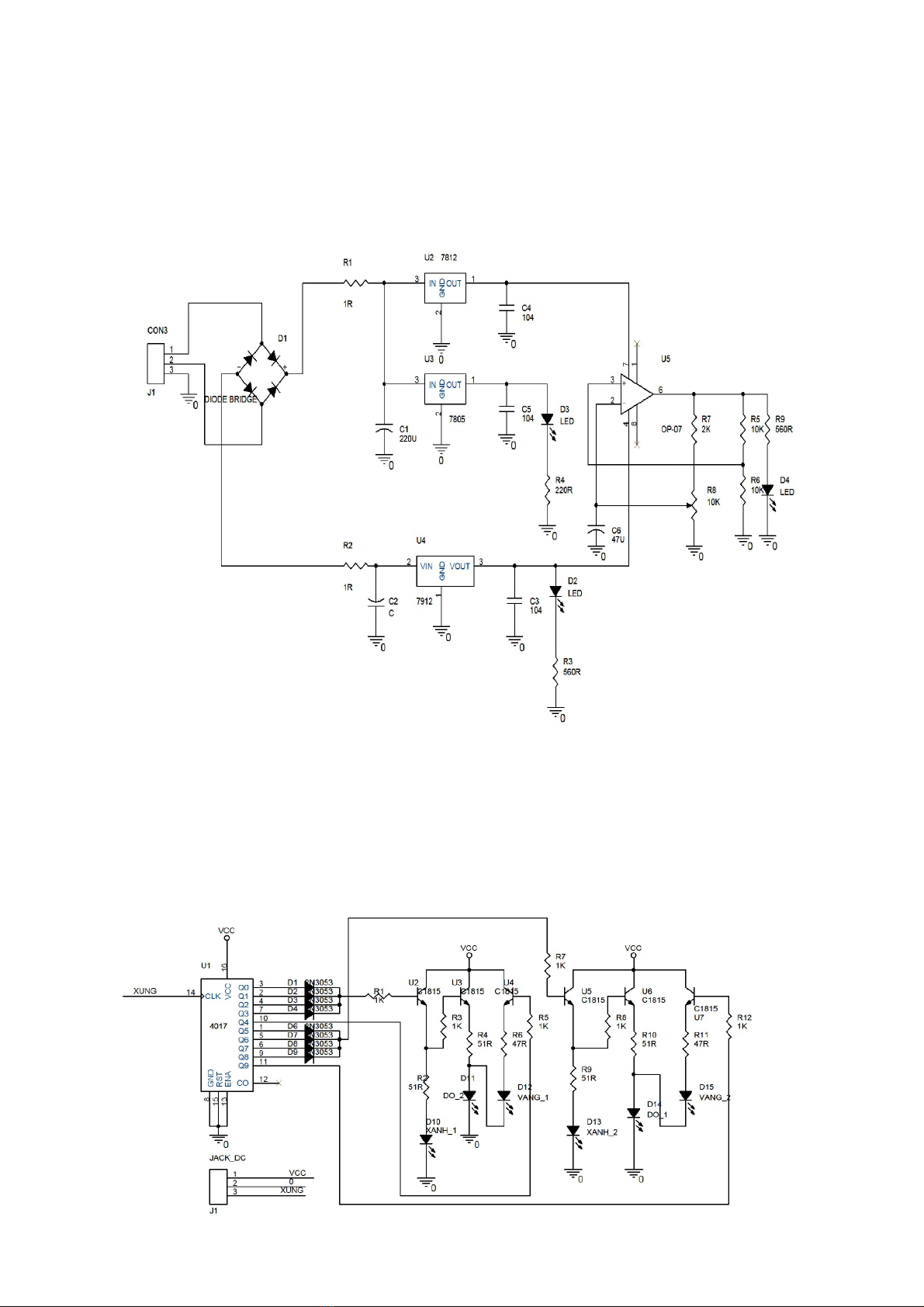

  4. 4.Sơ Đồ Nguyên Lý Mạch Nguồn Và Mạch Nguồn Và Mạch Tạo Xung. Nguồn Ac hoặc Dc 15V đuợc lấy từ con 3 (máy biến áp) dẫn qua cầu diode nén điện dẫn qua tụ lọc gợn sóng qua IC ổn áp 78xx qua tụ chống nhiễu 104 qua IC 741 tạo xung vuông đơn cực. 5. Sơ Đồ Nguyên Lý Mạch Đèn Giao Thông. 4

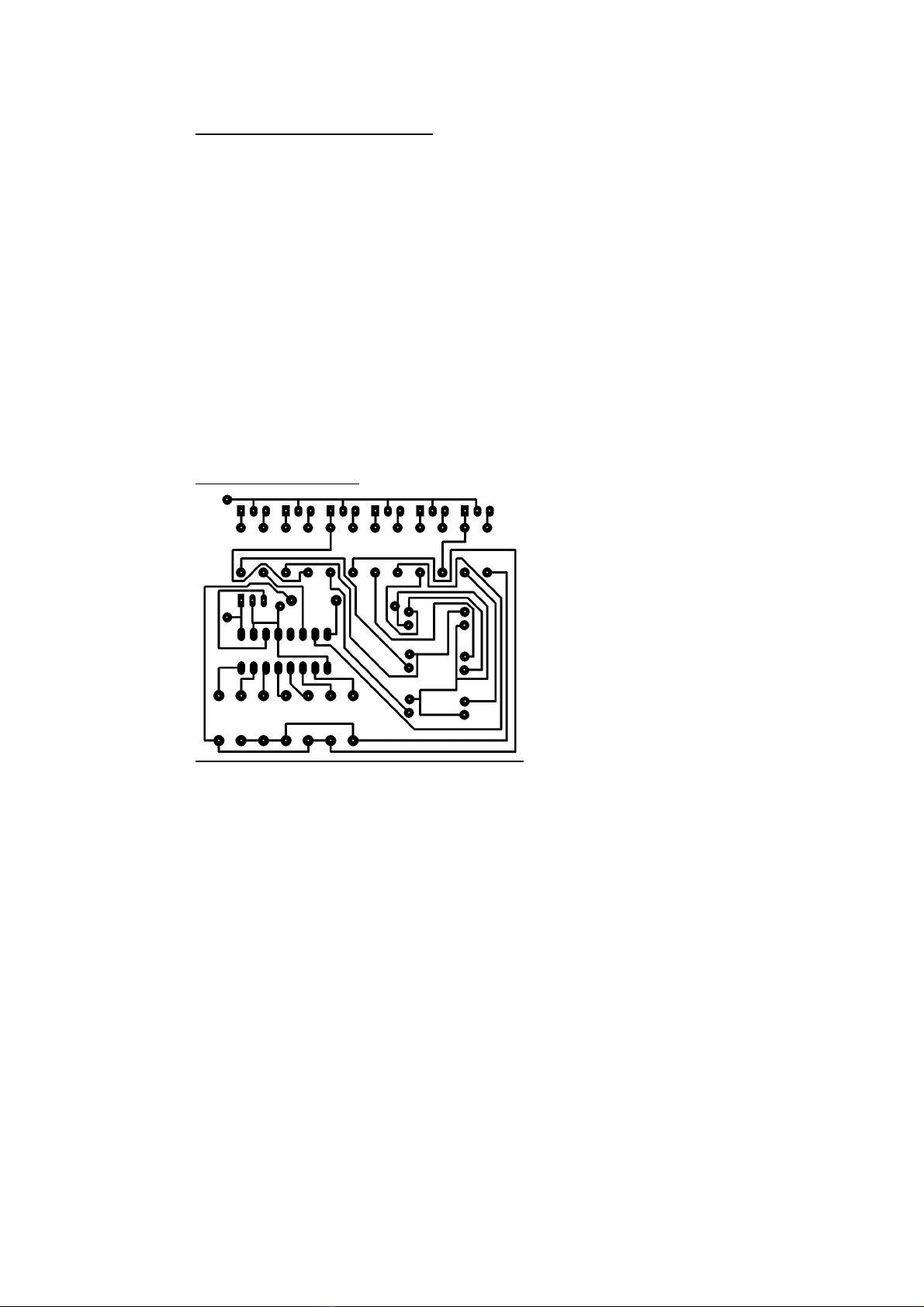

  5. 5.1 Nguyên Lý Hoạt Động. Nguồn và xung được lấy từ mạch nguồn và mạch xung, xung được cung cấp cho IC 4017 đếm chạy đuổi sau mỗi chu kì xung từ Q0-Q9. Nhiệm vụ của diode từ D1-D9 chống dòng điện quay ngược trở về IC 4017.Khi Q0-Q3 lần lược tích cực mức cao và đựoc tóm lại đưa cực b của U2, điện trở Rb phân cực cho C1815 bây giờ BJT dẫn đèn Xanh_1 sáng đồng thời kích cho U3 dẫn đèn đỏ 2 sáng.Nhiệm vụ của các điện trở cực E của BJT là hạ áp cho Led. Đến lúc Q4 tích cục mức cao kích cho U4 dẫn làm cho đèn Vàng 1 và đèn Đỏ 2 sáng.Tương tự cho chu kì tích cực mức cao của IC4017.Đèn giao Thông này hoạt động theo nguyên lý đèn Đỏ = Đèn Vàng + Đèn Xanh. Để đèn sáng nhanh hay chậm ta chỉnh chu kì xung ở mạch tạo xung. Mạch này có hai trụ riêng biệt,để 4 trụ ta gắn các led song song với nhau. 5.2 Sơ đồ mạch in. 6. Kết Luận. Mạch đèn giao thông này còn mang tính sơ sài mang và tính chất mô phỏng.Qua đó em rút ra kinh nghiệm làm mạch, cũng như áp dụng lý thuyết vào thực hành. 5
