GIẢI PHÁP GIÁM SÁT VÀ ĐIỀU
KHIỂN TỪ XA
CÁC RECLOSER
1 GIỚI THIỆU CHUNG
Ngày nay, công nghệ đang thay đổi với tốc độ
rất nhanh, các thiết bị điện tử thông minh
(IED) liên tục được cập nhật theo công nghệ
và bao gồm những tính năng mới mà trước đó
một năm chỉ có thể tồn tại trong tưởng tượng của con người.
Làm sao bạn có thể chắc chắn rằng đã không bỏ qua một giải pháp công nghệ tiết kiệm
chi phí? Làm sao bạn dám khẳng định hệ thống hiện có phù hợp với nhu cầu trong tương
lai ?
Với cơ sở hạ tầng phức tạp, kết cấu trải rộng khắp trên địa bàn, hiện thực cũng đã cho
thấy nhu cầu cấp thiết từ thực tế vận hành và xu hướng phát triển trong ngành điện đang
tạo ra yêu cầu tất yếu trong việc giám sát và điều khiển từ xa các Recloser (Bộ tự động
đóng lại) trên hệ thống phân phối điện của các công ty điện lực, nhằm đáp ứng nhu cầu
của khách hàng về chất lượng điện năng, đảm bảo an toàn cung cấp điện cũng như giảm
thiểu thời gian mất điện theo các chỉ tiêu như CAIDI (Customer Average Interruption
Duration Index), SAIDI (Sum of all customer interruption durations).
Mục tiêu của giải pháp kỹ thuật cho việc giám sát, điều khiển và quản lý các Recloser
này bao gồm:
* Xây dựng được hệ thống thu thập và các phần mềm quản lý tương ứng với các Recloser
hiện nay của công ty điện lực nhằm nâng cao độ tin cậy cho lưới điện trung áp trong
phạm vi quản lý.
* Hệ thống thu thập dữ liệu Recloser phải có khả năng thu thập dữ liệu trực tiếp theo thời
gian thực từ các Recloser này, đảm bảo tính liên tục và chính xác của dữ liệu, phục vụ
công tác vận hành và các ứng dụng nâng cao khác.
* Hệ thống phần mềm quản lý và ứng dụng phải có khả năng trao đổi hai chiều với hệ
thống SCADA của công ty điện lực và có khả năng cung cấp dịch vụ truy cập dữ liệu cho
các phòng ban liên quan trực thuộc.

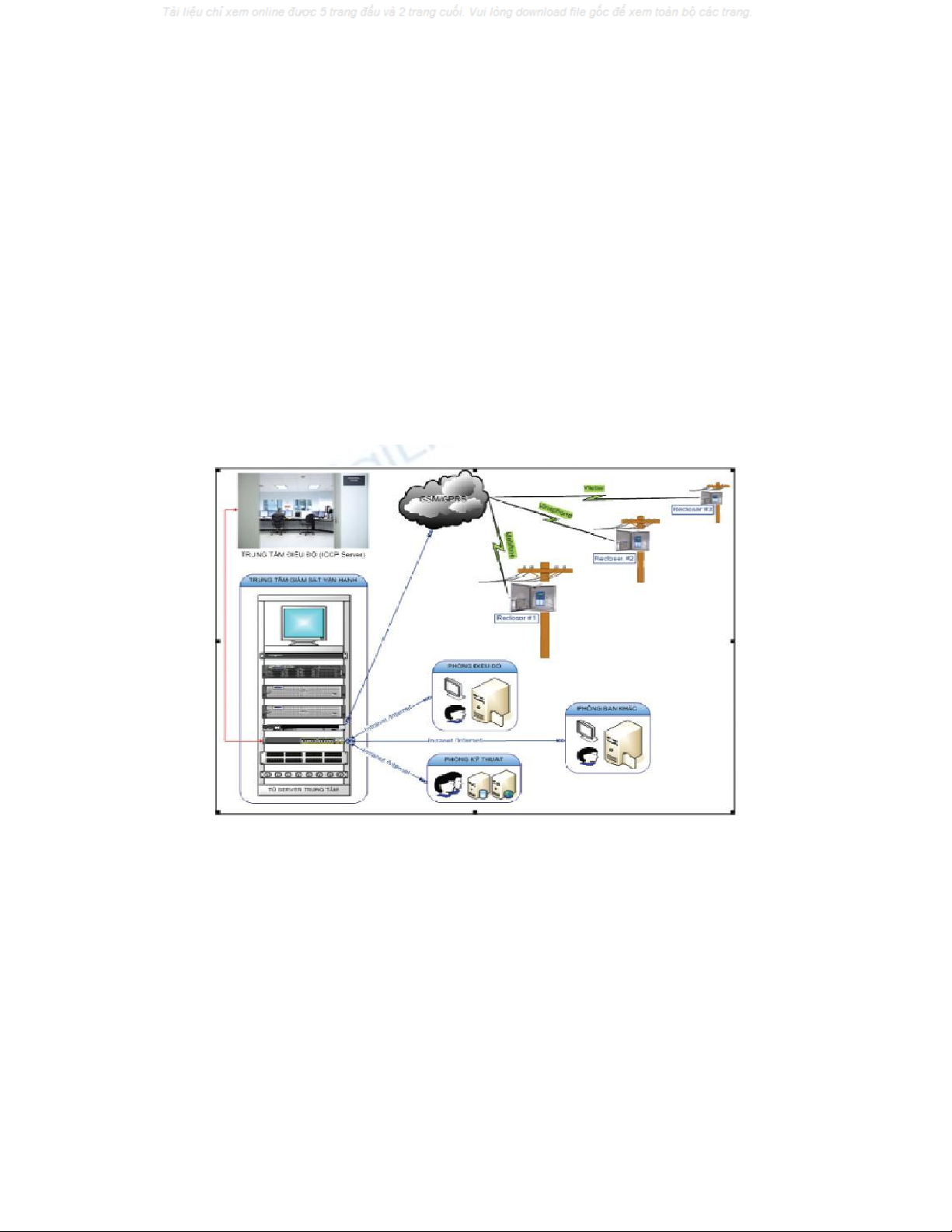

Hình 1: Cấu trúc tổng thể “Hệ thống giám sát điều khiển từ xa
các Recloser trên lưới phân phối”
2 THỰC TẾ GIÁM SÁT VẬN HÀNH RECLOSER
Lợi ích của việc trang bị các Recloser trên hệ thống lưới phân phối của công ty điện lực
đã được thấy rõ. Thống kê cho thấy có đến khoảng 75% sự cố trên lưới phân phối đường
dây trên không là thoáng qua, và hiệu quả mà các Recloser mang lại không chỉ thể hiện
qua so sánh với việc trang bị và sử dụng cầu chì (phải thay thế mỗi khi sự cố), rơle bảo vệ
ngăn lộ phân phối, mà còn thể hiện qua giá trị mang lại cho chính khách hàng và ngành
điện khi đảm bảo độ tin cậy cung cấp điện. Chính vì vậy việc sử dụng hiệu quả các
Recloser hiện có và trang bị bổ sung trong những năm tiếp theo vẫn là một trong những
nhiệm vụ hàng đầu của công ty điện lực.
Tuy nhiên, hiện nay công tác giám sát vận hành Recloser trên lưới phân phối vẫn chưa
khai thác được hết khả năng và ưu thế vốn có của nó. Cụ thể là:
- Các Recloser đang vận hành không được giám sát liên tục mà chỉ được kiểm tra định kỳ
hoặc khi có sự cố cần sửa chữa khôi phục.
- Dữ liệu vận hành do các Recloser ghi nhận mới được khai thác rất hạn chế phụ thuộc
vào thông tin được lưu trữ tại thiết bị, trong công tác kiểm tra xử lý sự cố.
- Thông số vận hành được ghi chép bằng tay, kém chính xác, không đồng bộ và không
hoàn toàn được đảm bảo tính khách quan khi làm báo cáo.
- Sự cố mất điện chủ yếu được phát hiện và kiểm tra xử lý thông qua thông tin từ phía
người dùng, thiếu sự chủ động của nhà cung cấp. Đồng thời, mất nhiều thời gian khoanh
vùng xác định sự cố, dẫn đến thời gian mất điện kéo dài.
- Thao tác vận hành, tách nhánh, hợp nhánh, đòi hỏi nhân viên vận hành phải di chuyển
đến từng điểm thao tác để thực hiện, tiêu tốn thời gian và nguồn lực mà vẫn thiếu thông
tin tổng thể trực quan về tình trạng lưới phân phối.
- Hệ thống không có khả năng tự động điều khiển đóng cắt các Recloser, thay đổi kết cấu
lưới theo những tình huống vận hành đã được xây dựng sẵn như việc áp dụng các tiện ích
mà dữ liệu vận hành thời gian thực có thể mang lại.

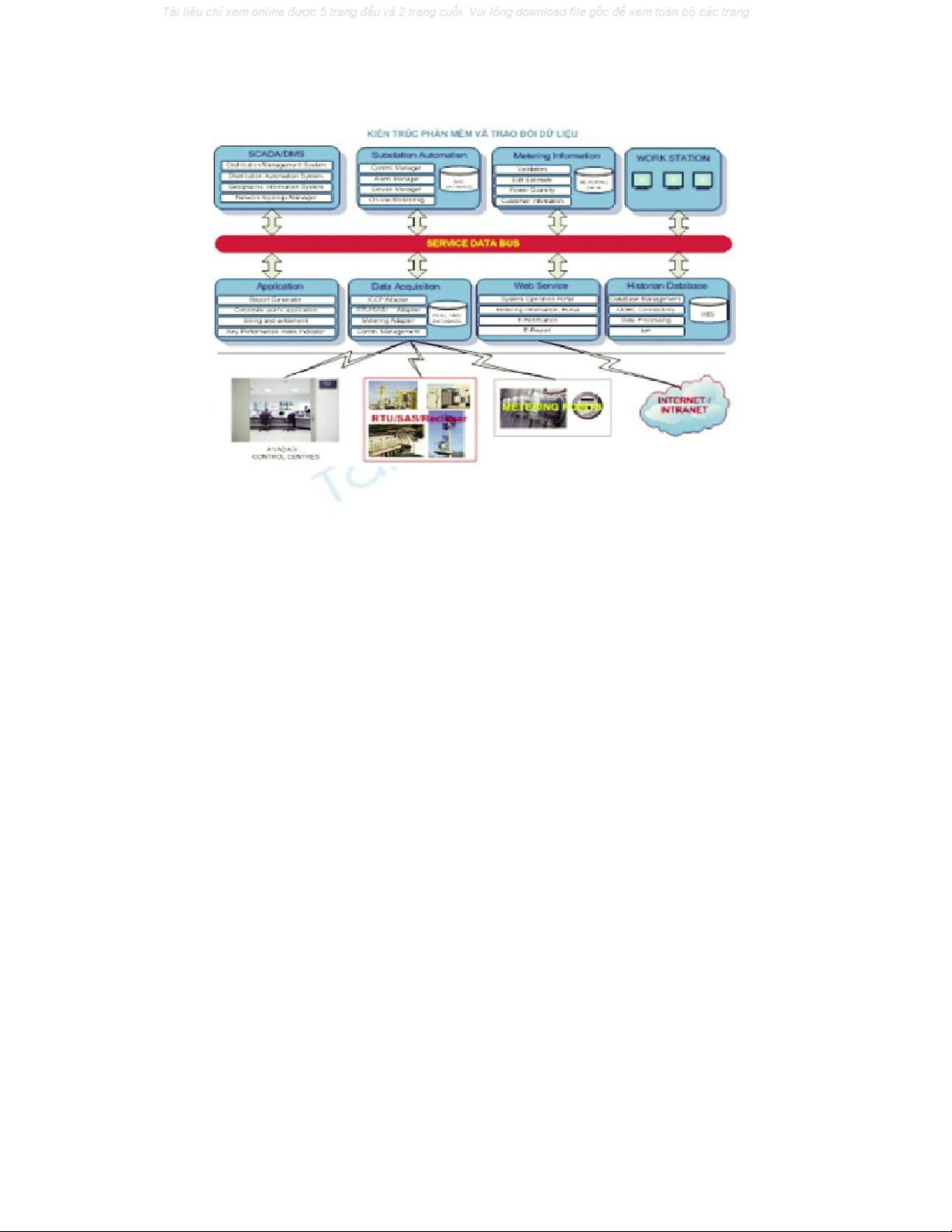

Hình 2: Cấu trúc phần mềm và trao đổi dữ liệu mở rộng
3 GIẢI PHÁP KỸ THUẬT
3.1 CẤU TRÚC HỆ THỐNG
Để giải quyết các yêu cầu đặt ra từ thực tế vận hành các Recloser trên lưới phân phối, cần
thiết trang bị một “Hệ thống giám sát điều khiển từ xa các Recloser trên lưới phân phối”
tại trung tâm giám sát vận hành của công ty điện lực. Hệ thống sẽ bao gồm những thành
phần chính sau:
- Các thiết bị phần cứng tại trung tâm giám sát vận hành như hệ thống máy tính chủ, thiết
bị mạng LAN, … .Các thiết bị đầu cuối kênh truyền, sẽ được lắp đặt tại các vị trí có
Recloser
- Cơ sở hạ tầng viễn thông hiện có hoặc thuê đường truyền của bên thứ ba
- Hệ thống phần mềm cơ sở và phần mềm ứng dụng tại trung tâm vận hành
- Hệ thống máy tính và phần mềm khai thác ứng dụng tại các phòng ban liên quan
Hệ thống trung tâm sẽ kết nối liên tục với các Recloser lắp trên lưới phân phối, dữ liệu từ
các Recloser được thu thập và lưu trữ theo thời gian thực tại các Server lắp đặt tại trung
tâm. Tất cả các ứng dụng từ cơ bản như giám sát vận hành, báo cáo, phân tích sự cố đến
các ứng dụng nâng cao như tự động hóa lưới phân phối, … được xây dựng trên kho dữ
liệu thời gian thực này.

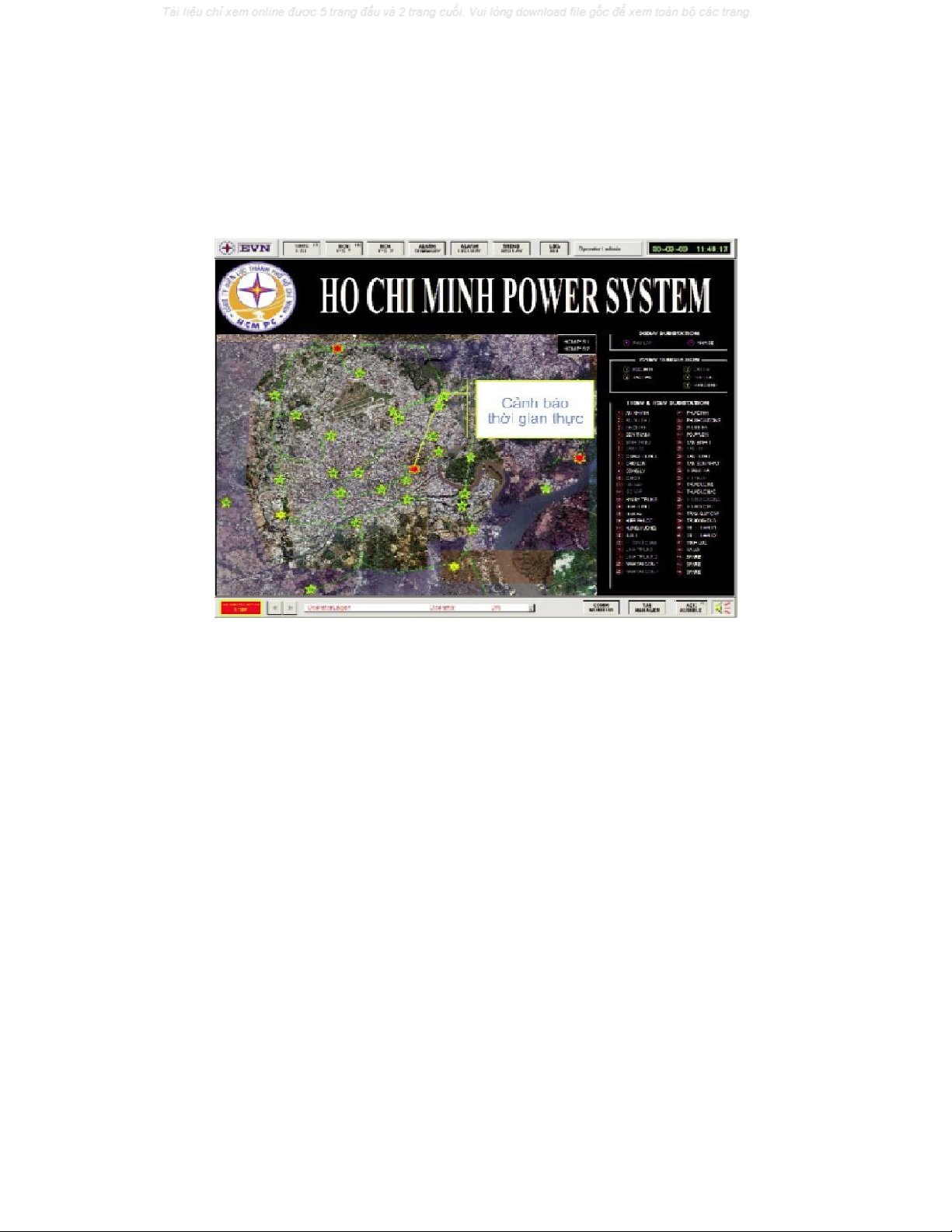

Hình 3: Ví dụ một kiểu màn hình giám sát các Recloser trên b
ản
đồ
3.2 PHẠM VI TRANG BỊ VÀ LẮP ĐẶT THIẾT BỊ
3.2.1 Hệ thống trung tâm
Đây là thành phần quan trọng nhất của hệ thống, toàn bộ thông tin cần thiết cho việc điều
hành lưới điện sẽ được hệ thống trung tâm thu thập, xử lý, phân phối đến các ứng dụng
cần thiết để nhân viên vận hành, cán bộ kỹ thuật đủ thẩm quyền có thể tương tác với toàn
bộ thiết bị cần giám sát điều khiển, cũng như giao tiếp với các ứng dụng khác. Hệ thống
trung tâm cũng sẽ hỗ trợ các trung tâm phụ như đối với các điều độ điện lực cấp dưới, các
hệ thống phụ sẽ được phân quyền điều khiển và giám sát nhất định, đồng thời kết nối với
hệ thống trung tâm thông qua các đường truyền tốc độ cao.
