Giao Tiếp USB
1. Tổng quan về giao tiếp USB
-Giới thiệu
-Phân loại và cấu tạo
-Hoạt động
2. Giao tiếp USB với MSC-51
-Đặc điểm
-Cách thức
Giới Thiệu
• USB (Univeral Serial Bus) là
hình thức giao tiếp hữu dụng
với tính năng Plug and Play
•Ra đời từ năm 1996, là kết quả
của sự hợp tác của 7 công ty
hàng đầu thế giới: Compaq,
Digital Equipment Corporation,
IBM, Intel, Microsoft, NEC, và
Northern Telecom.

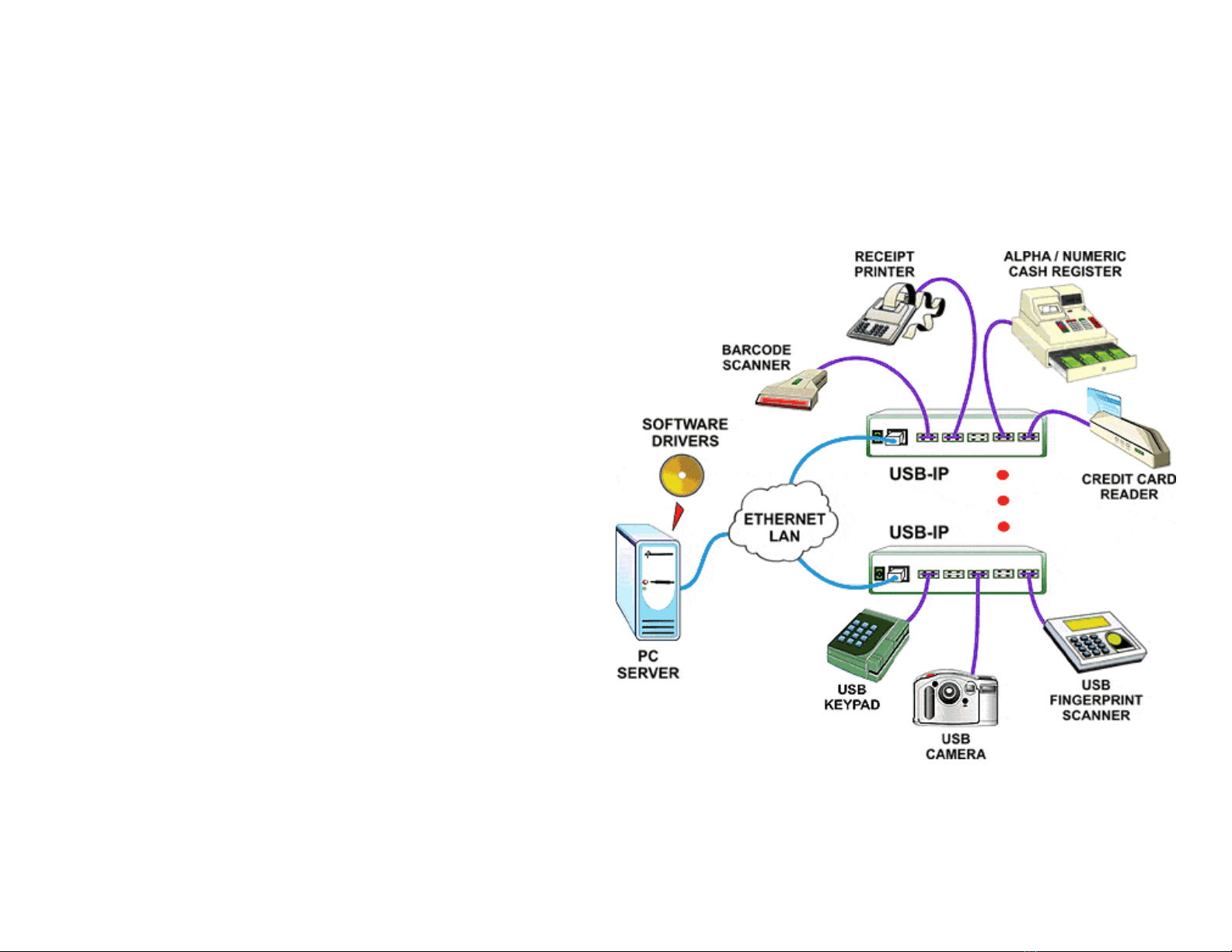

•USB tao cơ hội cho các thiết bị
giao tiếp tốc độ cao: digital
camera, multimedia device,
telephone device, USB disk, …
Đặc Trưng
•Dễ sử dụng:
–Plug and Play: tính năng cho phép người sử dụng không cần tắt
máy để cài đặt cấu hình. Bộ điều khiển USB tự phát hiện và
nhận biết khi thiết bị được kết nối hoặc ngắt kết nối.
•Hỗ trợ truyền dữ liệu thời gian thực:
–Ứng dụng này cho phép giao tiếp với các thiết bị multimedia để
truyền tín hiệu âm thanh hoặc hình ảnh
•Mở rộng Port:
–USB cung cấp 1 giải pháp mở rộng port cho phép tối đa 127
thiết bị kết nối cùng lúc với 1 PC
–Với tốc độ kết nối mở rộng lên đến 480Mbps (USB 2.0), nhưng
mục tiêu của USB là dành cho các thiết bị tốc độ thấp và trung
bình như: keyboard, mice, modem, scanner,…
•Các chuẩn giao tiếp
– USB 1.0
– USB 1.1
– USB 2.0

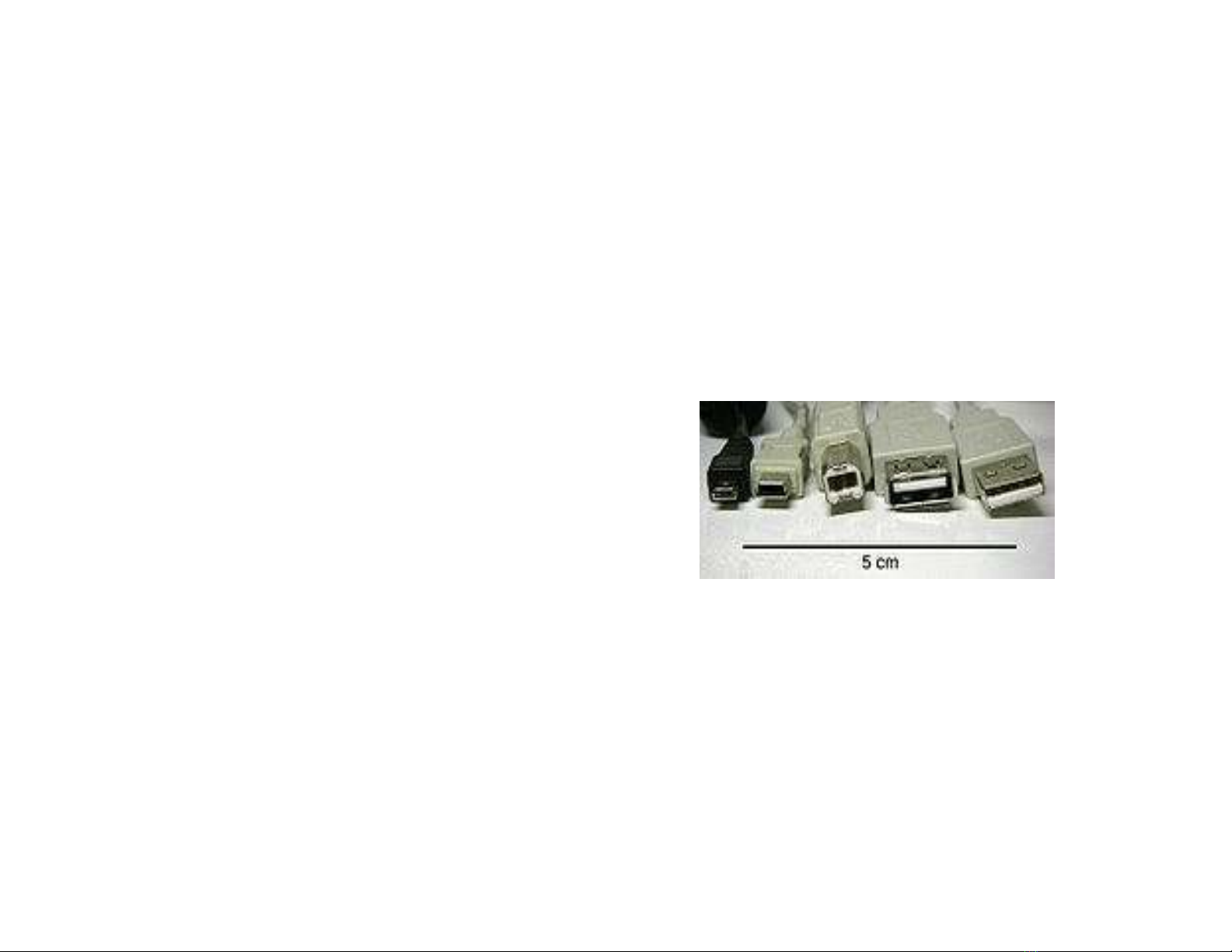

Port Kết Nối USB

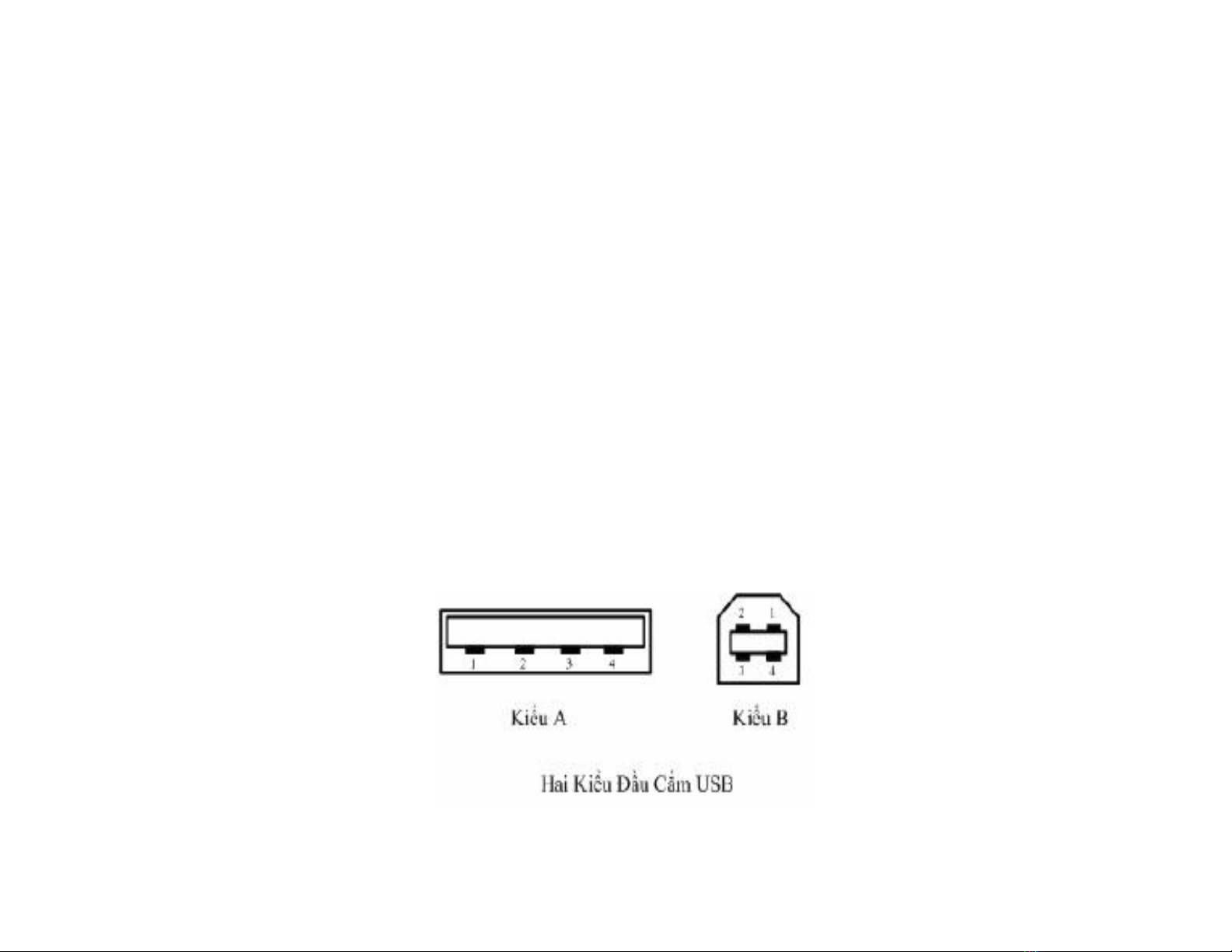

•Có 2 loại thông dụng là
–Kiểu A: bao gồm một hàng chân đánh số 1 2 3 4.
Thường dùng kết nối upstream (trên PC).
–Kiểu B: gồm 2 hàng chân song song đánh số 2 1 3 4.
Thường dùng kết nối downstream (trên thiết bị)
-Hệ thống được thiết kế sao cho không xảy ra hiện
tượng đấu nối nhầm.

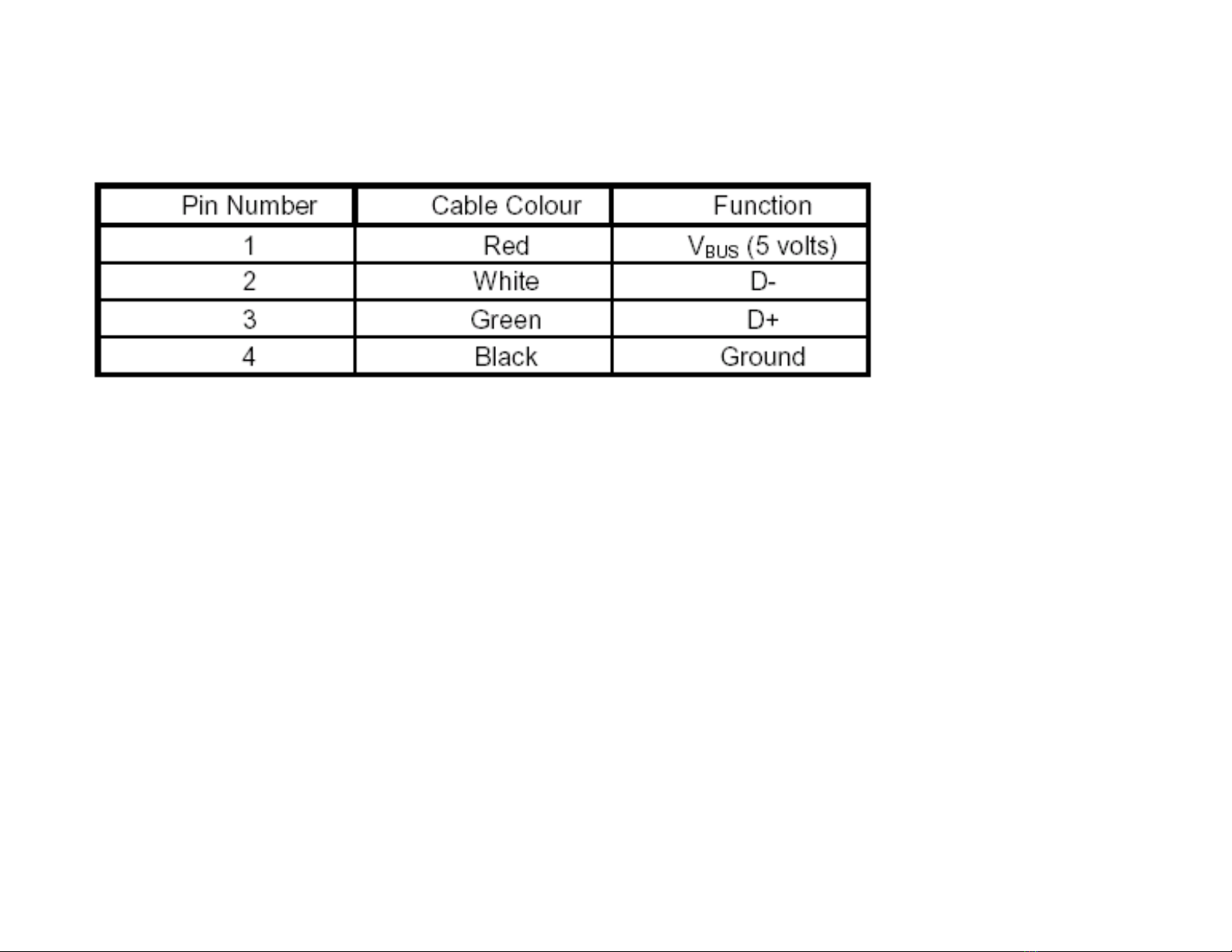

Port Kết Nối USB
•Tín hiệu logic trên USB: sử dụng mã NRZI (Non
Return Zero Invert )
– Logic ‘1’:
• D+ >2.8V
• D- <0.3V
– Logic ‘0’:
• D+ <0.3V
• D- >2.8V
•Trở kháng đường dây: 90
