BINH ĐOAN 15
TRƯỜNG CAO ĐẲNG NGHỀ SỐ 21
---------o0o---------
GIÁO TRÌNH
Mô đun: HÀN MIG/MAG CƠ BẢN
NGHỀ HÀN
Trình độ: CAO ĐẲNG NGHỀ
(Lưu hành nội bộ)
Bình Dương - 2025
LỜI NÓI ĐẦU
Hướng tới mục tiêu nâng cao chất lượng đào tạo nghề, nhằm đáp ứng yêu
cầu của thị trường lao động kỹ thuật và hội nhập.
Việc biên soạn giáo trình phục vụ công tác đào tạo của nhà Trường, đáp ứng
yêu cầu mục tiêu của chương trình khung của Tổng Cục dạy nghề và Cục Nhà
Trường Bộ Tổng Tham Mưu ban hành cũng nhằm đáp ứng các yêu cầu sau đây:
Yêu cầu của người học.
Nhu cầu về chất lượng nguồn nhân lực.
Cung cấp lao động kỹ thuật cho Doanh nghiệp và xuất khẩu lao động.
Dưới sự chỉ đạo của Ban Giám Hiệu nhà trường trong thời gian qua các giáo
viên trong khoa Cơ khí đã dành thời gian tập trung biên soạn giáo trình, cải tiến
phương pháp giảng dạy nhằm tạo điều kiện cho học sinh hiểu biết kiến thức và
rèn luyện kỹ năng nghề.
Nhóm biên soạn đã vận dụng sáng tạo vào việc biên soạn giáo trình các mô
đun chuyên môn Hàn. Nội dung giáo trình có thể đáp ứng để đào tạo cho từng
cấp trình độ và có tính liên thông cho 2 cấp trình độ (Sơ cấp nghề, Trung cấp
nghề), là tài liệu chính thức, dùng cho học viên và giáo viên nhà trường được
hội đồng nhà trường thẩm định và cho phép lưu hành nội bộ trong nhà trường.
Mặt khác nội dung của mô đun phải đạt được các tiêu chí quan trọng theo
mục tiêu, hướng tới đạt chuẩn quốc tế cho ngành Công nghệ hàn. Vì thế giáo
trình mô đun đã bao gồm các nội dung như sau:
Trình độ kiến thức
Kỹ năng thực hành
Tính quy trình trong công nghiệp
Năng lực người học và tư duy về mô đun được đào tạo ứng dụng trong
thực tiễn.
Phẩm chất văn hóa nghề được đào tạo.
Trong quá trình biên soạn giáo trình Khoa đã tham khảo ý kiến từ các
Doanh nghiệp trong nước, giáo trình của các trường Đại học, học viện... Nhóm
biên soạn đã hết sức cố gắng để giáo trình đạt được chất lượng tốt nhất. Do
trình độ còn nhiều hạn chế nên không thể tránh khỏi thiếu sót, rất mong nhận
được ý kiến đóng góp từ các đồng nghiệp, các bạn đọc để giáo trình được hoàn
thiện hơn.
TRƯỜNG CAO ĐẲNG NGHỀ SỐ 21
1
MỤC LỤC
Đề mục Trang
I. Lời giới thiệu 2
II. Mục lục 3
Vị trí, ý nghĩa, vai trò của mô đun 4
Mục tiêu của mô đun 4
Nội dung mô đun 4
Yêu cầu đánh giá hoàn thành mô đun 5
III. Nội dung chi tiết mô đun
Bài 1: Những kiến thức cơ bản khí hàn MIG/MAG. 6
Bài 2: Vận hành máy hàn MIG/MAG 47
Bài 3: Hàn liên kết góc thép các bon thấp vị trí hàn 1F 98
Bài 4: Hàn giáp mối thép các bon thấp vị trí hàn 1G 107
Bài 5: Hàn liên kết góc thép các bon thấp vị trí hàn 2F 117
Bài 6: Hàn liên kết góc thép các bon thấp vị trí hàn 3F 126
IV. Tài liệu tham khảo 134
2
MÔ ĐUN: HÀN MIG/MAG CƠ BẢN
Mã số mô đun: MĐ 17
I. VỊ TRÍ, Ý NGHĨA, VAI TRÒ CỦA MÔ ĐUN:
Môđun Hàn MIG/MAG cơ bản là mô đun chuyên môn nghề, được bố trí
sau khi học xong các môn học kỹ thuật cơ sở và mô đun MĐ13 MĐ16.
Là môđun có vai trò quan trọng, người học được trang bị những kiến thức,
kỹ năng sử dụng dụng cụ, thiết bị và kỹ năng hàn kim loại bằng phương pháp
hàn MIG/MAG .
II. MỤC TIÊU CỦA MÔ ĐUN:
Nêu được thực chất, đặc điểm và phạm vi ứng dụng của phương pháp hàn
MIG/MAG.
Trình bày được cấu tạo, nguyên lý hoạt động, phân loại và cách sử dụng
các dụng cụ, thiết bị hàn MIG/MAG.
Nêu được cách ký hiệu, thành phần hóa học và ứng dụng của vật liệu hàn
MIG/MAG
Giải thích và tính toán được các thông số trong chế độ hàn.
Đấu nối, vận hành thành thạo các loại thiết bị dụng cụ hàn MIG/MAG.
Chọn chế độ hàn phù hợp với chiều dày và tính chất của vật liệu.
Hàn các mối hàn cơ bản ở vị trí hàn 1G, 1F, 2F, 3F đảm bảo yêu cầu kỹ
thuật.
Đảm bảo an toàn và vệ sinh công nghiệp.
Bài 1: NHỮNG KIẾN THỨC CƠ BẢN KHI HÀN MIG,MAG
Mã bài: 17.1
Giới thiệu:
Phương pháp hàn MIG/MAG còn có tên gọi là hàn hồ quang kim loại
trong môi trường khí bảo vệ hoặc tên thông thường là hàn dây, hàn CO2.Tên
quốc tế là GMAW (Gas Metal Arc Welding), GMAW sử dụng hồ quang được
tạo bởi vật hàn và dây điện cực nóng chảy.
Hồ quang này sẽ được bảo vệ bằng dòng khí trơ hoặc khí có tính khử. Sự
cháy của hồ quang được duy trì nhờ các hiệu chỉnh đặc tính của hồ quang. Chiều
dài hồ quang và cường độ dòng điện hàn được duy trì tự động trong khi tốc độ
hàn và góc điện cực được duy trì bởi thợ hàn.
Mục tiêu:
Nêu được thực chất, đặc điểm và phạm vi ứng dụng của phương pháp hàn
MIG/MAG.
3
Giải thích được cấu tạo, nguyên lý hoạt động và phân loại thiết bị hàn
MIG/MAG.
Trình bày được cách ký hiệu, thành phần hóa học và ứng dụngcủa vật liệu
hàn.
Phân biệt được sự giống, khác nhau giữa hàn MIG và hàn MAG
Nêu được kỹ thuật hàn, chế độ hàn
Trình bày đầy đủ mọi ảnh hưởng của quá trình hàn hồ quang tới sức khoẻ
công nhân hàn.
Nhận biết các dạng khuyết tật trong mối hàn khi hàn MIG/MAG.
Thực hiện tốt công tác an toàn lao động và vệ sinh phân xưởng
Nội dung:
1. Nguyên lý hoạt động và phạm vi ứng dụng của phương pháp hàn
MIG,MAG
1.1 Nguyên lý hoạt động:
- Hàn MIG/MAG là phương pháp hàn nóng chảy bằng phương pháp hàn
hồ quang trong môi trường khí bảo vệ. Nguồn nhiệt được cung cấp bởi hồ quang
tạo ra giữa điện cực nóng chảy và vật hàn. Hồ quang và kim loại nóng chảy
được bảo vệ khỏi tác dụng của không khí ở môi trường xung quanh bởi một loại
khí hoặc hỗn hợp khí trơ hoặc khí hoạt tính cacbonic.

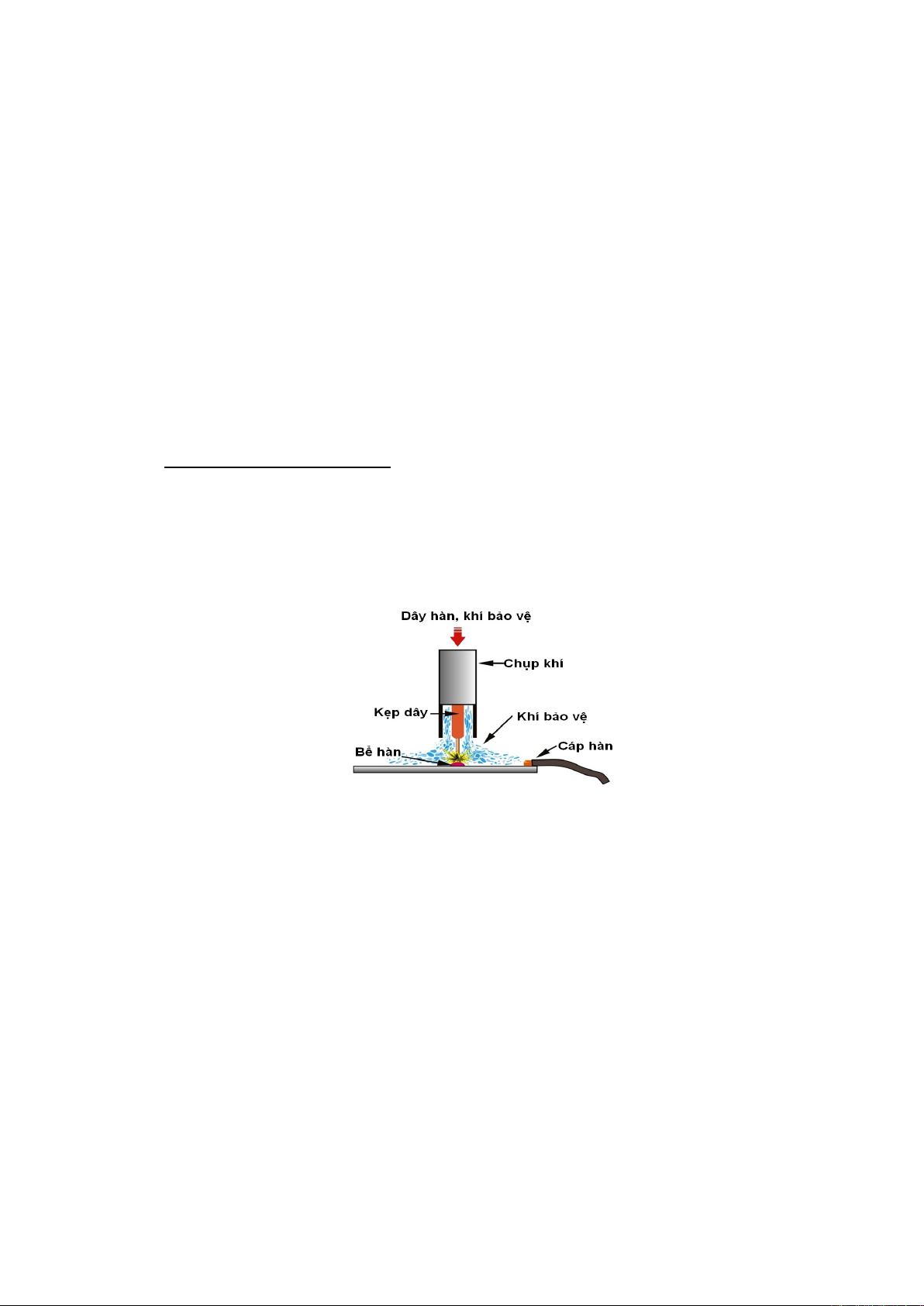

Hình 17.1 Sơ đồ nguyên lý hàn MIG/MAG
4
