BINH ĐOAN 15
TRƯỜNG CAO ĐẲNG NGHỀ SỐ 21
----------
GIÁO TRÌNH
HÀN TIG CƠ BẢN
(Lưu hành nội bộ)
CHƯƠNG TRÌNH DẠY NGHỀ MÔ-ĐUN
HÀN TIG CƠ BẢN
LỜI MỞ ĐẦU
Trang 1
Hướng tới mục tiêu nâng cao chất lượng đào tạo nghề, nhằm đáp ứng yêu cầu của
thị trường lao động kỹ thuật và hội nhập; Bộ Lao Động thương Binh và Xã Hội đã ban
hành chương trình khung Cao Đẳng Nghề, Trung Cấp Nghề Hàn.
Là một Trường đào tạo nghề đã có bề dày hơn 40 năm của Tỉnh Bình Định, khu
vực Miền trung và Tây nguyên; với quy mô trang thiết bị luôn được đầu tư mới, năng lực
đội ngũ giáo viên ngày càng được tăng cường. Việc biên soạn giáo trình phục vụ công tác
đào tạo của nhà Trường, đáp ứng yêu cầu mục tiêu của chương trình khung do Bộ LĐTB
và XH ban hành cũng nhằm đáp ứng các yêu cầu sau đây:
Yêu cầu của người học.
Nhu cầu về chất lượng nguồn nhân lực nghề Hàn.
Cung cấp lao động kỹ thuật cho Doanh nghiệp và xuất khẩu lao động.
Dưới sự chỉ đạo của Ban Giám Hiệu nhà trường trong thời gian qua các giáo viên
trong khoa Cơ khí đã dành thời gian tập trung biên soạn giáo trình, cải tiến phương pháp
giảng dạy nhằm tạo điều kiện cho học sinh hiểu biết kiến thức và rèn luyện kỹ năng nghề.
Nhóm biên soạn đã vận dụng sáng tạo vào việc biên soạn giáo trình các mô đun
chuyên môn Hàn. Nội dung giáo trình có thể đáp ứng để đào tạo cho từng cấp trình độ và
có tính liên thông cho 3 cấp trình độ ( Sơ cấp nghề, Trung cấp nghề, Cao đẳng nghề).
Mặt khác nội dung của mô đun phải đạt được các tiêu chí quan trọng theo mục
tiêu, hướng tới đạt chuẩn quốc tế cho ngành Hàn. Vì thế giáo trình mô đun đã bao gồm
các nội dung như sau:
Trình độ kiến thức
Kỹ năng thực hành
Tính quy trình trong công nghiệp
Năng lực người học và tư duy về mô đun được đào tạo ứng dụng trong thực tiễn.
Phẩm chất văn hóa nghề được đào tạo.
Sau đây là nội dung giáo trình của Mô đun Hàn TIG .
Trong quá trình biên soạn giáo trình, đã tham khảo ý kiến từ các Doanh nghệp
trong nước, giáo trình của các trường Đại học,Cao đẳng, Học viện... Nhóm biên soạn đã
hết sức cố gắng để giáo trình đạt được chất lượng tốt nhất. Do trình độ còn nhiều hàn chế
nên không thể tránh khỏi thiếu sót, rất mong nhận được ý kiến đóng góp từ các đồng
nghiệp, các bạn đọc để giáo trình được hoàn thiện hơn.
Trân trọng cảm ơn!
Trang 2
MỤC LỤC
1NỘI DUNG Trang
Mục lụcLời mở đầu 2
Vị trí, mục tiêu, nội dung các bài học của mô đun 3
PHẦN I: LÝ THUYẾT CƠ BẢN
1.Thực chất, đặc điểm và phạm vi ứng dụng 4
2. Vật liệu hàn TIG 6
3. Thiết bị hàn TIG 12
4. Kỹ thuật hàn TIG thép các bon và thép hợp kim 14
5. Cài đặt dòng hàn 15
6.Tiêu hao khí bảo vệ, lựa chọn ty khí
7. Kỹ thuật hàn TIG 19
8. Các khuyết tật, biện pháp đề phòng 22
9. Câu hỏi ôn tập, tài liệu cần tham khảo 26
PHẦN II: PHỤ LỤC
Hàn các liên kết ở các vị trí hàn trong không gian 27
28
Trang 3
VỊ TRÍ - MỤC TIÊU - NỘI DUNG CÁC BÀI HỌC CỦA MÔ ĐUN
Mã số mô đun: MĐ22
Thời gian mô đun: 80 h; ( Lý thuyết: 20 h, Thực hành: 60 h)
I. VỊ TRÍ TÍNH CHẤT CỦA MÔ ĐUN
- Vị trí: Mô đun này được bố trí sau khi học xong hoặc học song song với các
môn học MH07- MH12 và MĐ13- MĐ19
- Tính chất của môđun: Là mô-đun chuyên ngành bắt buộc.
II. MỤC TIÊU CỦA MÔ ĐUN
Học xong môn học này người học có khả năng:
- Làm việc tại các nhà máy, các cơ sở sản xuất cơ khí với những kiến thức, kỹ năng
nghề hàn cơ bản.
- Giải thích đầy đủ thực chất, đặc điểm, công dụng của phương pháp hàn TIG
- Nhận biết đúng các loại vật liệu dùng trong công nghệ hàn TIG.
- Trình bày chích xác cấu tạo và nguyên lý làm việc của thiết bị hàn TIG.
- Vận hành, sử dụng thành thạo các loại thiết bị dụng cụ hàn TIG.
- Tính toán chế độ hàn phù hợp với chiều dày và tính chất của vật liệu.
- Hàn các mối hàn cơ bản ở mọi vị trí hàn đảm bảo độ sâu ngấu, đúng kích thước bản
vẽ ít bị khuyết tật.
- Kiểm tra đánh giá đúng chất lượng của mối hàn, kết cấu hàn.
- Giải thích đúng các nguyên tắc an toàn và vệ sinh phân xưởng khi hàn hồ quang
trong môi trường khí bảo vệ.
III. NỘI DUNG MÔ ĐUN
Nội dung tổng quát và phân phối thời gian:
Số
TT Tên các bài trong mô đun
Thời gian
Tổng
số
Lý
thuyết
Thực
hành
Kiểm
tra*
1 Vận hành thiết bị hàn TIG 8 4 4
2 Hàn giáp mối không vát mép (hàn TIG) 16 4 12
3 Hàn giáp mối có vát mép (hàn TIG) 8 2 6 *
4 Hàn gấp mép tấm mỏng (hàn TIG) 16 4 12
5 Hàn góc không vát mép (hàn TIG) 16 4 12 *
6 Hàn góc có vát mép (hàn TIG) 8 2 6
7 Kiểm tra mô đun 8 8*
Cộng 80 20 52 8*
Trang 4
PHẦN I: LÝ THUYẾT CƠ BẢN
1. Thực chất, đặc điểm và phạm vi ứng dụng
1.1 Thực chất
Hàn hồ quang điện cực không nóng chảy trong môi trường khí trơ ( GTAW) là quá
trình nóng chảy, trong đó nguồn nhiệt cung cấp bởi hồ quang được tạo thành giữa điện
cực không nóng chảy và vũng hàn. Vùng hồ quang được bảo vệ bằng môi trường khí trơ (
Ar, He hoặc Ar + He) để ngăn cản những tác động có hại của ô-xi và ni-tơ trong không
khí. Điện cực không nóng chảy thường dùng là wolfram, nên phương pháp hàn này tiếng
Anh gọi là TIG ( Tungsten Inert Gas )
Phương pháp hàn này có một số ưu điểm đáng chú ý:
- Tạo mối hàn có chất lượng cao đối với hầu hết kim loại và hợp kim.
- Mối hàn không phải làm sạch sau khi hàn.
- Hồ quang và vũng hàn có thể quan sát được trong khi hàn.
- Không có kim loại bắn tóe.
- Có thể hàn ở mọi vị trí trong không gian.
- Nhiệt tập trung cho phép tăng tốc độ hàn, giảm biến dạng của liên kết hàn. Phương
pháp hàn TIG được áp dụng trong nhiều lĩnh vực sản xuất, đặc biệt rất thích hợp trong
hàn thép hợp kim cao, kim loại màu và hợp kim của chúng ...
Hồ quang trong hàn TIG đạt rất cao có thể đạt tới 6000OC, kim loại mối hàn có thể
tạo ra từ kim loại nền đối với những chi tiết có chiều dày quá mỏng phải gấp mép hoặc
được bổ sung từ que hàn phụ, toàn bộ vũng hàn được khí trơ bảo vệ thổi ra từ chụp khí.
Môi trường khí trơ không có phản ứng hoá học với bể hàn.

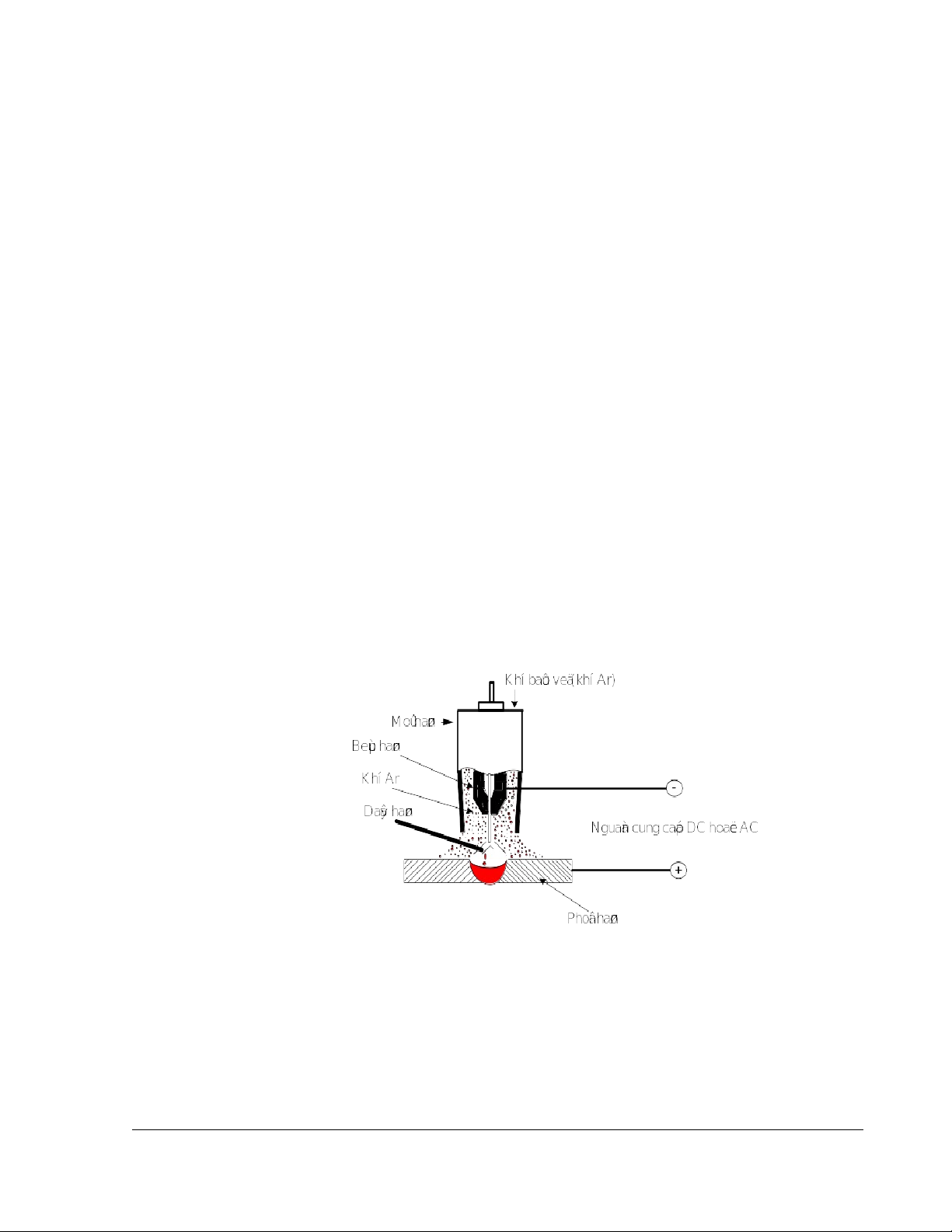

Hình 1 . Sô ñoà nguyeân lyù haøn TIG
1.2. Đặc điểm .
- Vị trí hàn: Mọi vị trí hàn
- Chiều dày tấm hàn : (0.5÷10 )mm .
- Loại vật liệu chi tiết hàn : Tất cả các loại thép, thép hợp kim; gang; Ni; Cu; Al; Ti;
Ag ; Žn .
-Dòng hàn: (10÷400) A.
Trang 5
