Hướng dẫn vận hành máy CNC FEIKE 12D-2T
76
lượt xem 8
download
lượt xem 8
download
Download
Vui lòng tải xuống để xem tài liệu đầy đủ
Tài liệu giải thích chức năng các bộ phận của hệ thống máy CNC trung tâm thay dao tự động FEIKE-12D-2T; tủ điện, gắn bảng điều khiển; máy gia công – thân máy CNC; bàn nâng - xếp nguyên vật liệu; bàn băng tải ra phôi.
AMBIENT/
Chủ đề:
Bình luận(0) Đăng nhập để gửi bình luận!
Nội dung Text: Hướng dẫn vận hành máy CNC FEIKE 12D-2T
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T Mục lục A. GIẢI THÍCH CHỨC NĂNG CÁC BỘ PHẬN CỦA HỆ THỐNG MÁY CNC TRUNG TÂM THAY DAO TỰ ĐỘNG FEIKE-12D-2T 3 I. Tủ điện, gắn bảng điều khiển 3 1. Tủ điện 3 2. Bảng điều khiển 3 II. Máy gia công – thân máy CNC 6 1. Bàn gia công 6 2. Dầm cầu chạy – cơ cấu di chuyển tọa độ gia công 6 3. Đài dao 7 III. Bàn nâng - xếp nguyên vật liệu 7 IV. Bàn băng tải ra phôi 7 B. VẬN HÀNH MÁY 8 I. Khởi động 8 II. Đưa về tọa độ an toàn (home) 9 III. Di chuyển 10 IV. So dao 11 V. Cấp tấm nguyên vật liệu vào 15 VI. Cài đặt tọa độ mốc (x01,y01,z01) #(0,0,0) – set0 16 VII. Nạp/xóa tệp lệnh chương trình 21 1. Xóa các tệp lệnh không dùng đến 21 2. Nạp các tệp lệnh chuẩn bị dùng đến 23 3. Chọn tệp lệnh để thực thi gia công 24 VIII. Chạy chương trình 25 IX. Đẩy phôi ra 29 X. Kết thúc 30 Biªn so¹n: 097 178 2898 1

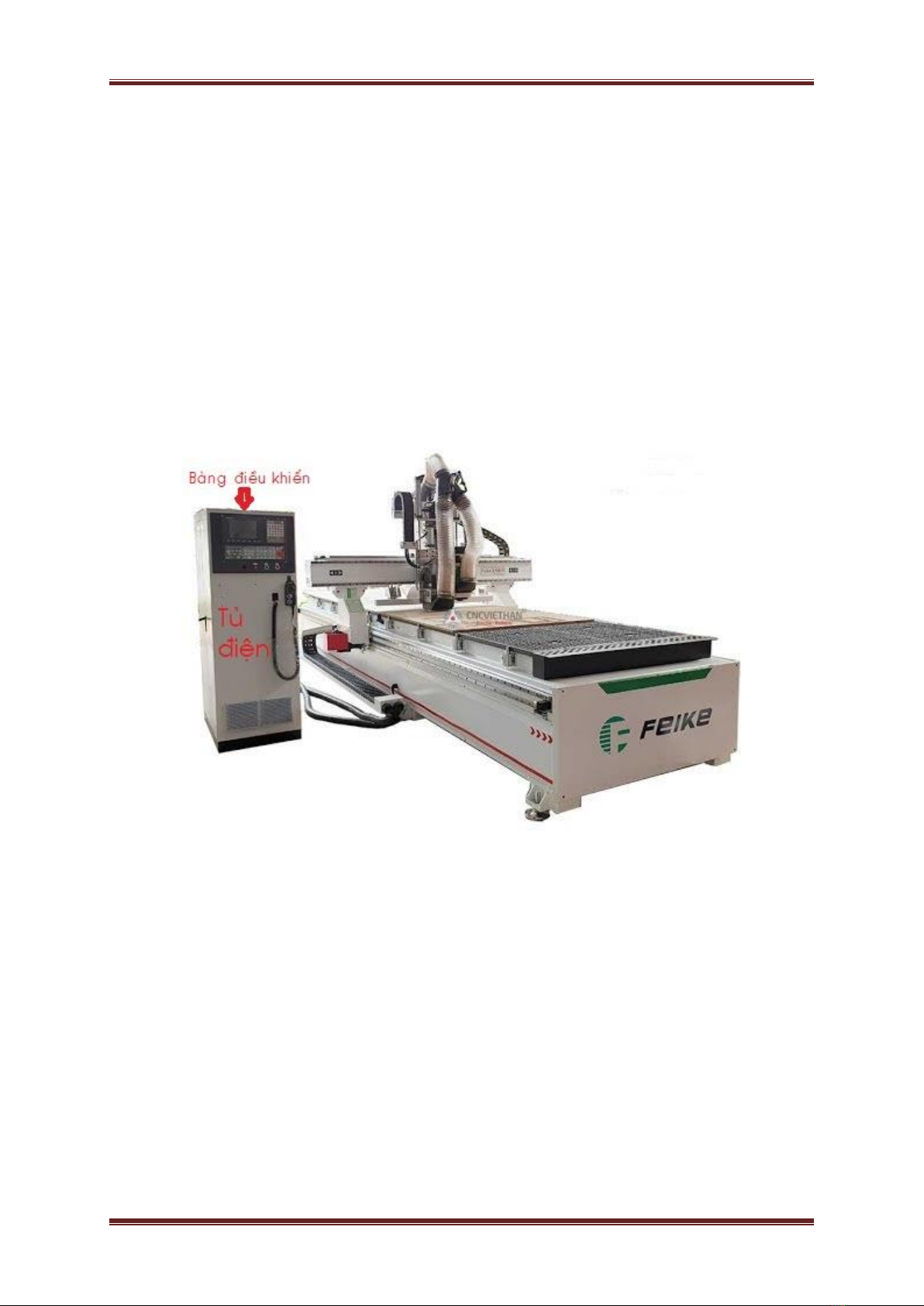

- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T HƯỚNG DẪN VẬN HÀNH MÁY CNC (DÙNG CHO MÁY CNC TRUNG TÂM THAY DAO TỰ ĐỘNG FEIKE-12D-2T) TÀI LIỆU NỘI BỘ XƯỞNG MỘC ĐỨC HIẾU (ĐOÀN KẾT – ĐÔNG TẢO – KHOÁI CHÂU – HƯNG YÊN) Biªn so¹n: 097 178 2898 2

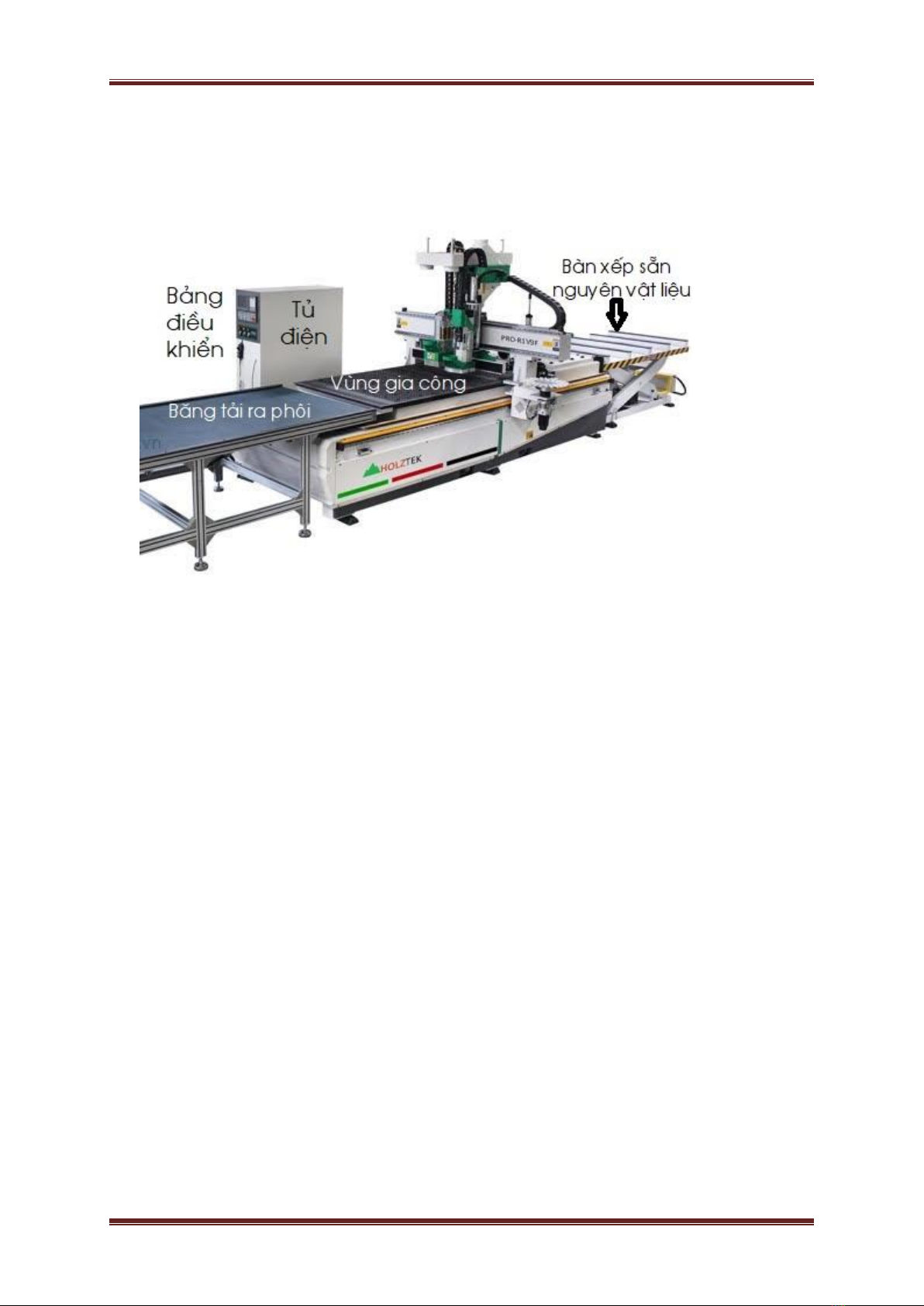

- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T A. GIẢI THÍCH CHỨC NĂNG CÁC BỘ PHẬN CỦA HỆ THỐNG MÁY CNC TRUNG TÂM THAY DAO TỰ ĐỘNG FEIKE-12D-2T Hệ thống máy CNC trung tâm thay dao tự động gồm các bộ phận chính sau hợp thành: Tủ điện, gắn bẳng điều khiển Máy gia công – thân máy CNC Bàn nâng – xếp nguyên vật liệu (đầu vào) Bàn băng tải ra phôi (đầu ra) Máy hút chân không Máy hút bụi I.Tủ điện, gắn bảng điều khiển 1. Tủ điện Chứa bộ xử lý - hệ điều hành máy CNC 2. Bảng điều khiển Chứa màn điều khiển, các nút nguồn điều khiển Biªn so¹n: 097 178 2898 3
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T 2.1. Các nút nguồn điều khiển Loại nút Hình ảnh Chức năng Nhận cắm USB khi nạp Cổng nạp file qua USB file lệnh Báo hiệu trạng thái Đèn báo nguồn – sáng màu nguồn: khi có nguồn thì vàng đèn sáng màu vàng cam Biªn so¹n: 097 178 2898 4
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T Nút mở nguồn – Màu xanh Mở nguồn năng lượng lục (điện) hoạt động Tắt nguồn năng lượng Nút tắt nguồn – Màu đỏ (điện) hoạt động Dừng mọi hành động toàn hệ thống máy. Sử Nút dừng khẩn cấp – Màu đỏ dụng trong trường hợp khẩn cấp 2.2. Màn điều khiển - các phân vùng điều khiển Màn điều khiển được liên kết với thiết bị đầu vào (bàn phím và chuột máy tính). Trên màn điều khiển, có thể phân các vùng như trong hình dưới: Biªn so¹n: 097 178 2898 5
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T II. Máy gia công – thân máy CNC Thân máy CNC gồm các bộ phận chính: Bàn gia công, dầm cầu chạy, đài dao. 1. Bàn gia công Bàn gia công chứa mặt bằng của vùng gia công sản phẩm (1220x2440)mm, được định hướng theo tọa độ Decaster như hình dưới đây: Chiều các trục XYZ được ghi trên thân máy. 2. Dầm cầu chạy – cơ cấu di chuyển tọa độ gia công Dầm cầu chạy có chức năng thay đổi tọa độ của dao (mũi dao) khi gia công sản phẩm, đồng thời làm giá đỡ đài dao. Thay đổi tọa độ trục Y (tiến – lùi): bằng cách di chuyển dầm cầu chạy dọc trục Y nhờ hệ bánh răng gắn trên cầu chạy cuộn theo ray trên bàn gia công. Thay đổi tọa độ trục X (phải - trái): bằng cách di chuyển đài dao dọc theo dầm cầu chạy nhờ hệ bánh răng gắn trên đài dao cuộn theo ray trên dầm cầu chạy. Thay đổi tọa độ trục Z (lên – xuống): bằng cách nâng hạ đài dao dọc trục Z nhờ hệ bánh răng của đài dao bị cuộn bởi ren trên giá đỡ Biªn so¹n: 097 178 2898 6
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T 3. Đài dao Đài dao được gắn cơ động trên dầm cầu chạy. Ở đây, máy CNC trung tâm thay dao tự động FEIKE-12D-2T gồm có 2 đài dao: đài dao khoan và đài dao phay. Đài dao khoan (đài khoan) nằm bên trái theo hướng nhìn Y+, đài dao phay (đài phay) nằm bên phải theo hướng nhìn Y+ 12D-2T = 12 dao với 2 đài chứa dao III. Bàn nâng - xếp nguyên vật liệu Bàn nâng thủy lực, xếp sẵn nguyên vật liệu cấp vào. Được trang bị hệ thống nâng tự động – thủ công tùy chỉnh IV. Bàn băng tải ra phôi Bàn băng tải, đẩy chuyền phôi ra. Được trang bị chế độ tải tự động – thủ công tùy chỉnh. Biªn so¹n: 097 178 2898 7
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T B. VẬN HÀNH MÁY I. Khởi động Đảm bảo rằng nguồn điện cung cấp cho hệ thống máy đã sẵn sàng (đèn báo nguồn sáng – màu vàng cam Khởi động máy theo trình tự sau: Trên bảng điều khiển, nhấn nút mở nguồn Màn hình điều khiển hiện cảnh báo yêu cầu ngay khi khởi động. Các trục tọa độ XYZ cần đưa về tọa độ an toàn. Trên màn thông báo, thực hiện: (1) - Click chuột chọn vào nút OK. (2) - Click chuột chọn vào nút RESET để làm mới từ đầu. Biªn so¹n: 097 178 2898 8
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T II. Đưa về tọa độ an toàn (home) Sau khi khởi động, đồng ý đưa tọa độ 3 trục XYZ về điểm an toàn. Trên màn hình điều khiển, thực hiện: Trên màn điều khiển ban đầu, tại vùng cơ chế hành động, click chuột chọn nút lệnh ZRN (về nhà – an toàn) Tiếp theo, trên màn điều khiển, tại vùng thao tác máy, click chuột chọn lần lượt 3 nút lệnh di chuyển trục (Z+, X-, Y-) để về tọa độ an toàn. Chờ tới khi các trục đã về đến điểm gốc: 3 ô Z+, X-, Y- sẽ hiển thị màu cam. {Đang ở nhà nghỉ ngơi an toàn rồi đó} Chuyển chế độ tiếp theo Biªn so¹n: 097 178 2898 9
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T III. Di chuyển Sau khi về tọa độ an toàn, để sang hành động tiếp sau cần rời khỏi tọa độ đó Trên màn điều khiển ban đầu, tại vùng thao tác máy, giảm tốc độ di chuyển để dễ kiểm soát. Tốc độ RTO chỉ nên để 25% Bước 1: Trên màn điều khiển ban đầu, tại vùng cơ chế hành động, click chuột chọn chế độ JOG. Đây là chế độ dịch chuyển tọa độ bằng lệnh trỏ chuột Bước 2: Trên màn điều khiển tiếp theo, tại vùng thao tác máy, click chuột chọn lần lượt 3 nút lệnh di chuyển trục (Z-, X+, Y+) để rời tọa độ ra khỏi nhà. Sau này, việc di chuyển tọa độ được thực hiện theo 2 cách Cách 1- di chuyển bằng lệnh trỏ chuột: chọn chế độ JOG, sau đó điều chỉnh tốc độ di chuyển, click chuột chọn hướng di chuyển tùy ý (-X+, -Y+, -Z+). Lưu ý: tốc độ di chuyển quá nhanh sẽ dễ mất kiểm soát Khi dịch chuyển xa, có thể chọn tốc độ di chuyển mặc định tối đa (click chuột chọn nút RAPID trước khi di chuyển) Cách 2- di chuyển bằng Vô lăng tay quay: chọn chế độ MPG, sau đó điều chỉnh tốc độ (x10, x100, x1000), chọn trục di chuyển, quay vô lăng theo chiều tùy ý (-X+, -Y+, -Z+). Lưu ý: tốc độ di chuyển quá nhanh sẽ dễ mất kiểm soát Biªn so¹n: 097 178 2898 10
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T IV. So dao Các mũi dao được gắn trên các đài dao có thể dài ngắn khác nhau nên các mũi dao không cùng độ cao. Việc so dao nhằm đưa tất cả các mũi dao nhận chung độ cao mốc khi làm việc. Khi có sự thay đổi mũi dao, hoặc cho rằng các mũi dao đang chênh lệch độ cao sao với mặt chuẩn khi làm việc thì cần tiến hành so dao. Hoặc chỉ so riêng mũi dao vừa có thay đổi, hoặc tiến hành so toàn bộ dao – nếu cần. Các bước tiến hành so dao như sau: / Bước 1: Cơ chế hành động: MEM (Auto - tự động), hoặc JOG Bước 2: Tại vùng hiển thị ban đầu, thanh công cụ, click chuột chọn nút F.GRUOP (hoặc nhấn phím F1 trên bàn phím) Biªn so¹n: 097 178 2898 11
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T BƯỚC 3: Tại vùng hiển thị, thanh công cụ, click chuột chọn nút SETUP (hoặc nhấn phím F3 trên bàn phím) BƯỚC 4: Tại vùng hiển thị, thanh công cụ, click chuột chọn nút ATM (hoặc nhấn phím F8 trên bàn phím) Biªn so¹n: 097 178 2898 12
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T BƯỚC 5: Tại vùng hiển thị, dòng nhắc chế độ MODE, chọn M TO M (Máy có nhiều đài dao, nhiều dao trên mỗi đài. (Ý nghĩa: số dao trên đài dao). BƯỚC 6: Tại vùng hiển thị, dòng nhắc tên dao hiện hành T.No, click chuột vào ô chứa tên dao hiện hành. Màn hiển thị sẽ chuyển sang chế độ so dao. Biªn so¹n: 097 178 2898 13
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T BƯỚC 7: Màn hiển thị đang chế độ so dao. Tại vùng hiển thị, nhập tên dao cần so vào, rồi nhấn ENTER để xác nhận. BƯỚC 8: Sau khi nhập và xác nhận tên dao cần so, tên dao hiện hành sẽ là dao vừa nhập vào. Tại vùng hiển thị, thanh công cụ, nhấn nút ATM.ST (hoặc phím F1 trên bàn phím). Chờ máy tự động so dao Mỗi khi so dao xong, dao sẽ đước nhấc lên, đồng thời chụp bụi bên đài khoan sẽ tự động sập xuống Chuyển chế độ tiếp theo Biªn so¹n: 097 178 2898 14
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T V. Cấp tấm nguyên vật liệu vào Máy có chế độ tự động gắp cấp nguyên liệu vào. Có 2 chức năng đưa vào: Chỉ gắp tấm vật liệu từ bàn nâng xếp vật liệu vào bàn gia công. Vừa gắp tấm vật liệu từ bàn nâng xếp vật liệu vào bàn gia công, đồng thời đẩy phôi trên bàn gia công ra bàn băng tải. Đảm bảo rằng tấm lót trên bàn gia công đã sẵn sàng cho gia công. Giảm tốc độ di chuyển để tránh mất kiểm soát Trên màn hiển thị ban đầu, tại vùng thao tác máy: Cách 1: Nếu trên bàn gia công đang trống, click chuột chọn nút ONE TOUCH LOADING (Chỉ gắp tấm vật liệu vào). Cách 2: Nếu trên bàn gia công đang có phôi cần đẩy ra, click chuột chọn nút ONE TOUCH LOADING/UN LOADING (Vừa gắp tấm vật liệu vào – vừa đẩy phôi ra). Nếu hệ thống hoạt động trơn chu, chỉ cần đợi ít phút là xong. Trường hợp không thể gắp tự động, buộc phải di chuyển về tọa độ gốc máy. Bê tấm vào thủ công. Chớ than phiền về máy ! Biªn so¹n: 097 178 2898 15
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T VI. Cài đặt tọa độ mốc (x01,y01,z01) #(0,0,0) – set0 Khi làm việc, tọa độ sẽ thay đổi liên tục theo lệnh của chương trình chạy. Tọa độ thay đổi là thay đổi so với một điểm mốc nào đó. Điểm mốc đó chẳng phải là điểm (X=0,Y=0,Z=0), nó là tọa độ có được khi so với điểm gốc mặc định của nhà sản xuất. Tạm gọi điểm đó là điểm O(X01;Y01;Z01). Khi làm việc, tọa độ thay đổi là so với điểm O. Khi đó các tọa độ đang thay đổi coi điểm O là điểm (0;0;0). Vì vậy, thao tác này còn gọi là SET0 Việc lựa chọn vị trí đặt điểm O cần xem xét cẩn thận, chính xác hết mức có thể để gia công đúng khổ, đúng kích thước phôi. Thông thường điểm O sẽ là góc trái-trước-trên của tấm phôi. Mặt trên của phôi sẽ là mặt bằng chuẩn để hạ dao. Ví dụ: Phôi là tấm gỗ MDF dày 17mm. Đặt độ cao mặt trên của phôi là mặt Z01. Để cắt thủng tấm gỗ thì từ mặt Z01 dao cắt sẽ phải hạ xuống ≥17mm. Nếu đã biết tọa độ ban đầu và nó đáng tin cho gia công sản phẩm đúng thiết kế thì không cần đặt lại. Nếu chưa có được tọa độ ban đầu đáng tin, hãy làm theo các bước sau: Nên dùng mũi dao phay để SET0. Bật quay mũi dao phay, di chuyển mũi dao hiện hành đến điểm mong muốn SET0. Lưu ý rằng: X01 và Y01 có thể không nằm chính xác ở góc mà có thể dịch vào bên trong của phôi mỗi phía tùy chỉnh; Z01 là mặt trên của phôi. Biªn so¹n: 097 178 2898 16
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T Bước 1: Tại vùng hiển thị ban đầu, thanh công cụ, click chuột chọn nút F.GRUOP (hoặc nhấn phím F1 trên bàn phím) BƯỚC 2: Tại vùng hiển thị, thanh công cụ, click chuột chọn nút SETUP (hoặc nhấn phím F3 trên bàn phím) Biªn so¹n: 097 178 2898 17
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T BƯỚC 3: Tại vùng hiển thị, thanh công cụ, click chuột chọn nút TEACH IN (hoặc nhấn phím F3 trên bàn phím) BƯỚC 4 - SET X01 (4-1): Tại vùng hiển thị, trỏ chuột vào ô G54;X (cột G54; dòng X). (4-2): Tiếp theo, tại thanh công cụ click chuột vào nút SETX. Biªn so¹n: 097 178 2898 18
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T BƯỚC 5 - SET Y01 (5-1): Tại vùng hiển thị, trỏ chuột vào ô G54;Y (cột G54; dòng Y). (5-2): Tiếp theo, tại thanh công cụ click chuột vào nút SETY. BƯỚC 6 - SET Z01 Việc SETZ không tiến hành như SETX, SETY mà nó nằm ở màn hình so dao. (6-1): Từ bước 5 trên thanh công cụ, quay trở lại tới màn hình SETUP, tới ATM. (Hoặc từ màn điều khiển ban đầu: F.GROUP > SETUP > ATM) Biªn so¹n: 097 178 2898 19
- HƯỚNG DẪN VẬN HÀNH MÁY CNC FEIKE 12D-2T (6-2): Tiếp theo click vào ô hiển thị tên dao hiện hành (T.No) xem đã đúng tên dao hiện hành hay chưa. Nếu chưa đúng tên dao đang hiện hành thì nhập tên dao hiện hành vào. Nếu đã đúng tên dao đang hiện hành thì click chuột vào nút Z.SET (hoặc nhấn phím F3 trên bàn phím). Xong SETZ01 Chuyển chế độ tiếp theo Biªn so¹n: 097 178 2898 20
