  1. Điện tử Nhóm 8 tương tự Khuếch đại công suất Khuếch đại đo

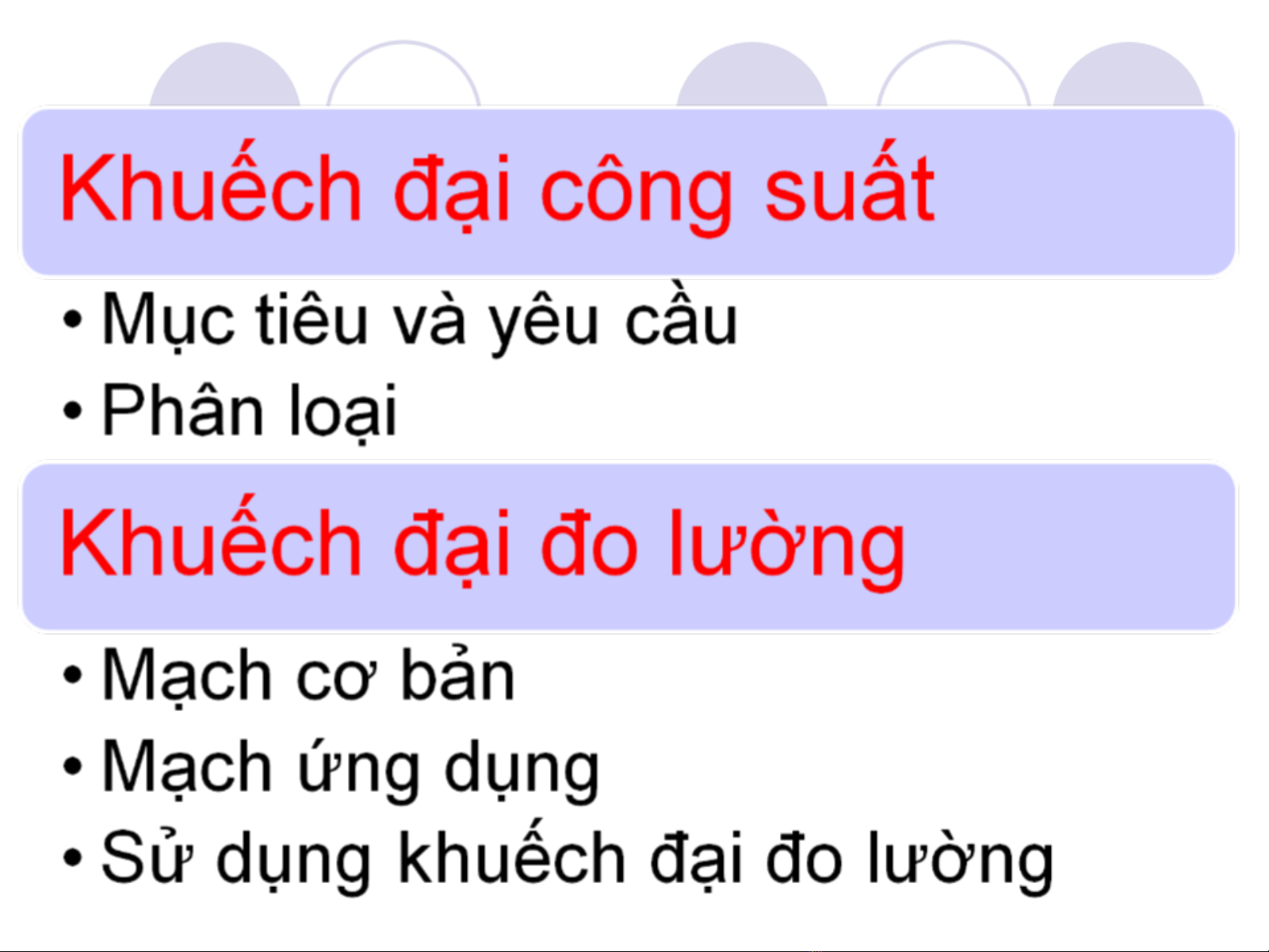

  2. Nội dung

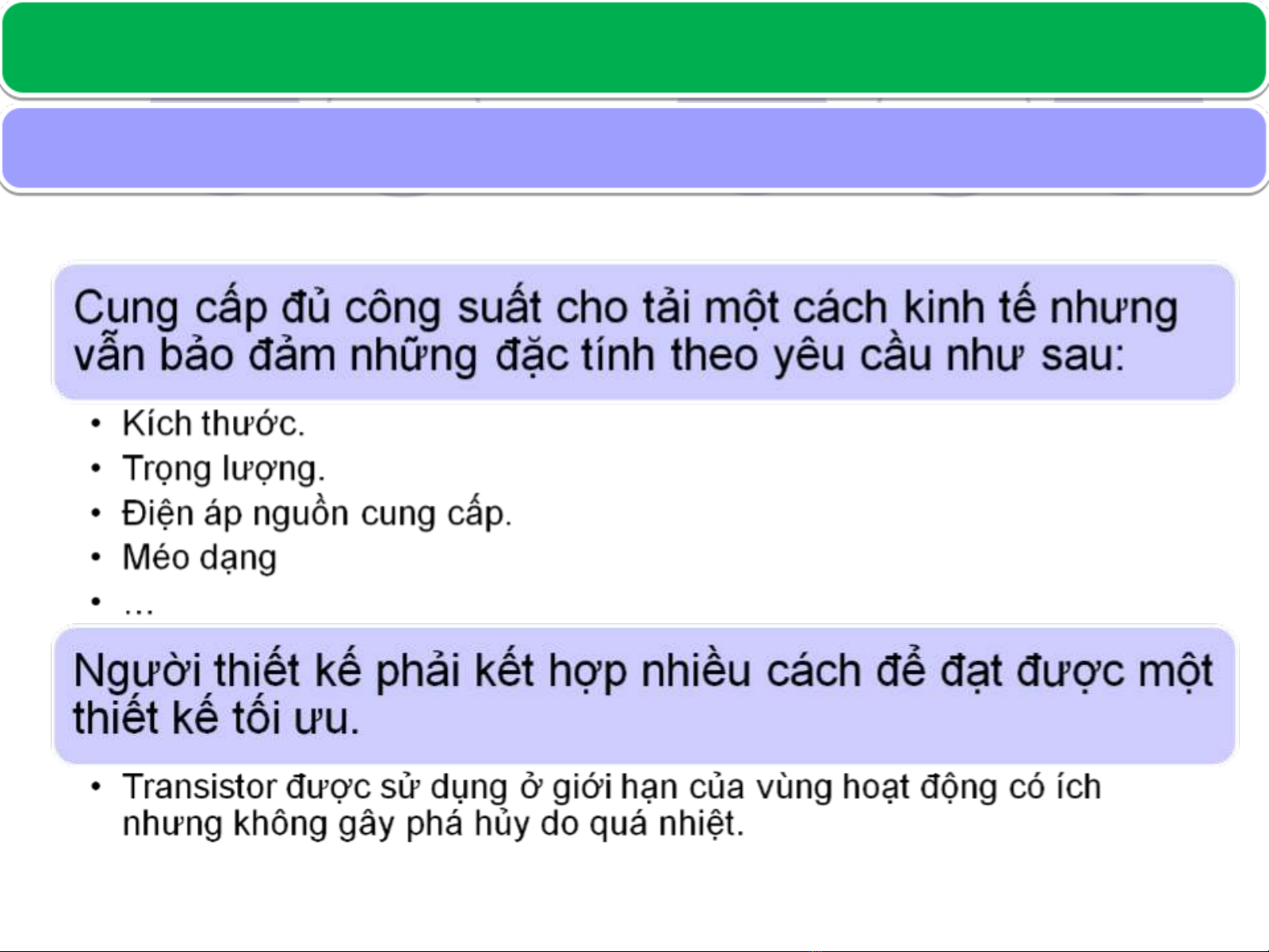

  3. Khuếch đại công suất Mục tiêu và các yêu cầu trong khuếch đại công suất

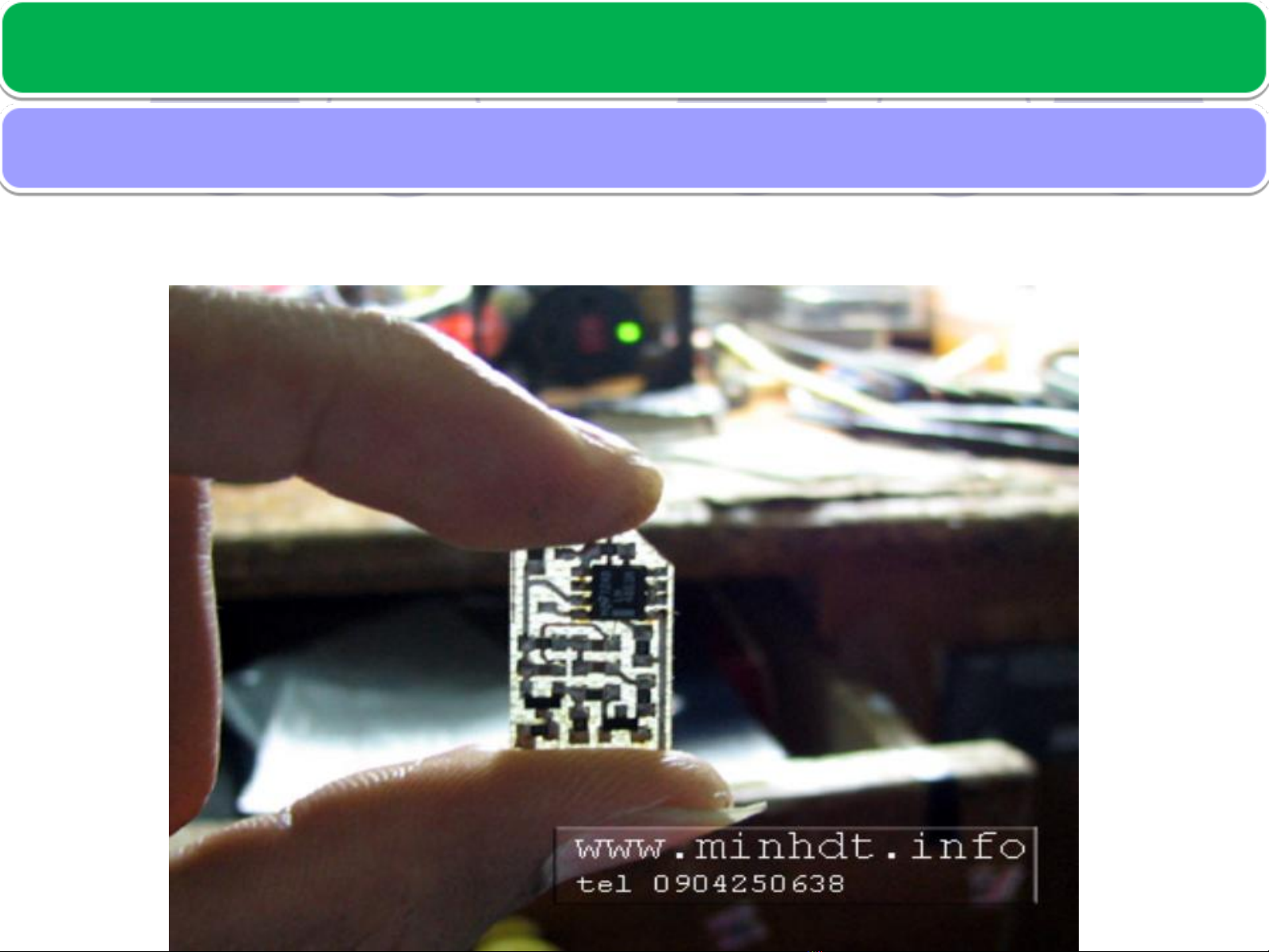

  4. Khuếch đại công suất Một số hình ảnh thực tế về khuếch đại công suất Mạch khuếch đại công suất dùng LM4861 công suất 1W điều khiển bằng hồng ngoại

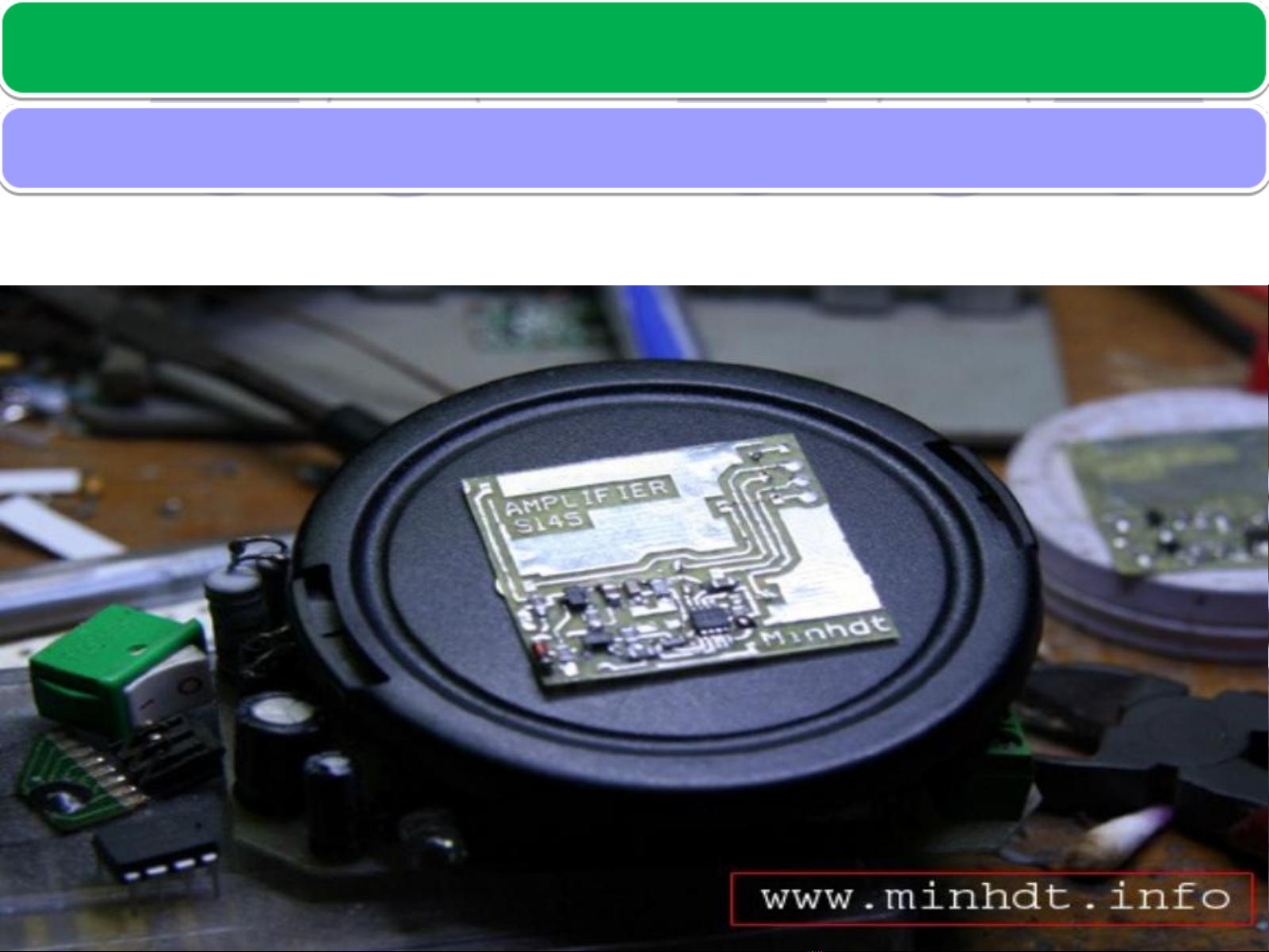

  5. Khuếch đại công suất Một số hình ảnh thực tế về khuếch đại công suất Mạch khuếch đại công suất dùng LM4990 full auto
  6. Khuếch đại công suất Một số hình ảnh thực tế về khuếch đại công suất
  7. Khuếch đại công suất Phân loại khuếch đại công suất Lớp A Lớp AB Lớp B Lớp C
  8. Khuếch đại công suất Phân loại khuếch đại công suất Lớp A
  9. Khuếch đại công suất Phân loại khuếch đại công suất Lớp AB
  10. Khuếch đại công suất Phân loại khuếch đại công suất Lớp B
  11. Khuếch đại công suất Phân loại khuếch đại công suất Lớp C
  12. Khuếch đại công suất Khuếch đại công suất chế độ A 1. Khuếch đại ghép điện cảm Điện cảm L được chọn sao cho nó có trở kháng cao đối với tín hiệu nhưng điện trở đối với L thành phần một chiều thì bằng 0. Nói cách khác thì phải có điều kiện. Trong đó là điện trở thuần của cuộn cảm L
  13. Khuếch đại công suất Khuếch đại công suất chế độ A 1. Khuếch đại ghép điện cảm Điểm làm việc được chọn ở giữa đường tải AC để có biên độ ra lớn nhất mà không bị méo. Khi đó ta có : Với Do đó :
  14. Khuếch đại công suất Khuếch đại công suất chế độ A 1. Khuếch đại ghép điện cảm Chế độ A thường được thiết kế sao cho điểm làm việc Q cũng là giao điểm của đường tải AC và đường tải DC Do đó : Đường tải xoay chiều cắt trục hoành tại điểm
  15. Khuếch đại công suất Khuếch đại công suất chế độ A 1. Khuếch đại ghép điện cảm Từ đó ta có công suất Trasistor tiêu thụ từ nguồn cung cấp là : ( Với giả thiết là ) Công suất đưa ra tải cực đại Như vậy hiệu suất của mạch theo định nghĩa là :
  16. Khuếch đại công suất Khuếch đại công suất chế độ A 2. Khuếch đại ghép biến áp
  17. Khuếch đại công suất Khuếch đại công suất chế độ A 2. Khuếch đại ghép biến áp Giả thiết : Do đó :
  18. Khuếch đại công suất Khuếch đại công suất chế độ A 2. Khuếch đại ghép biến áp Công suất Transistor tiêu thụ Công suất đưa ra tải với dòng max Hiệu suất của mạch
  19. Khuếch đại công suất Khuếch đại công suất chế độ B 1. Phân tích mạch khuếch đại công suất chế độ B +Uc Mạch có 2 transistor là hình sin Khi Đóng - Nửa chu kì dương Cắt Cắt - Nửa chu kì âm Đóng -Uc
  20. Khuếch đại công suất Khuếch đại công suất chế độ B 1. Phân tích mạch khuếch đại công suất chế độ B
