Bài giảng Chuyên đề: Cân Rotor

Chia sẻ: Nguyenan Nguyenan | Ngày: | Loại File: PPTX | Số trang:39

111
lượt xem
34
download

  Download Vui lòng tải xuống để xem tài liệu đầy đủ

Nguyên lý cân Rotor, bộ điều khiển cân, sơ đồ công nghệ cân, sơ đồ mạch điện, chỉnh cân, các lỗi thường gặp cách khắc phục là những nội dung chính trong bài giảng chuyên đề "Cân Rotor". Mời các bạn cùng tham khảo nội dung bài giảng để có thêm tài liệu phục vụ nhu cầu học tập và nghiên cứu.

Chủ đề:
Lưu

Nội dung Text: Bài giảng Chuyên đề: Cân Rotor

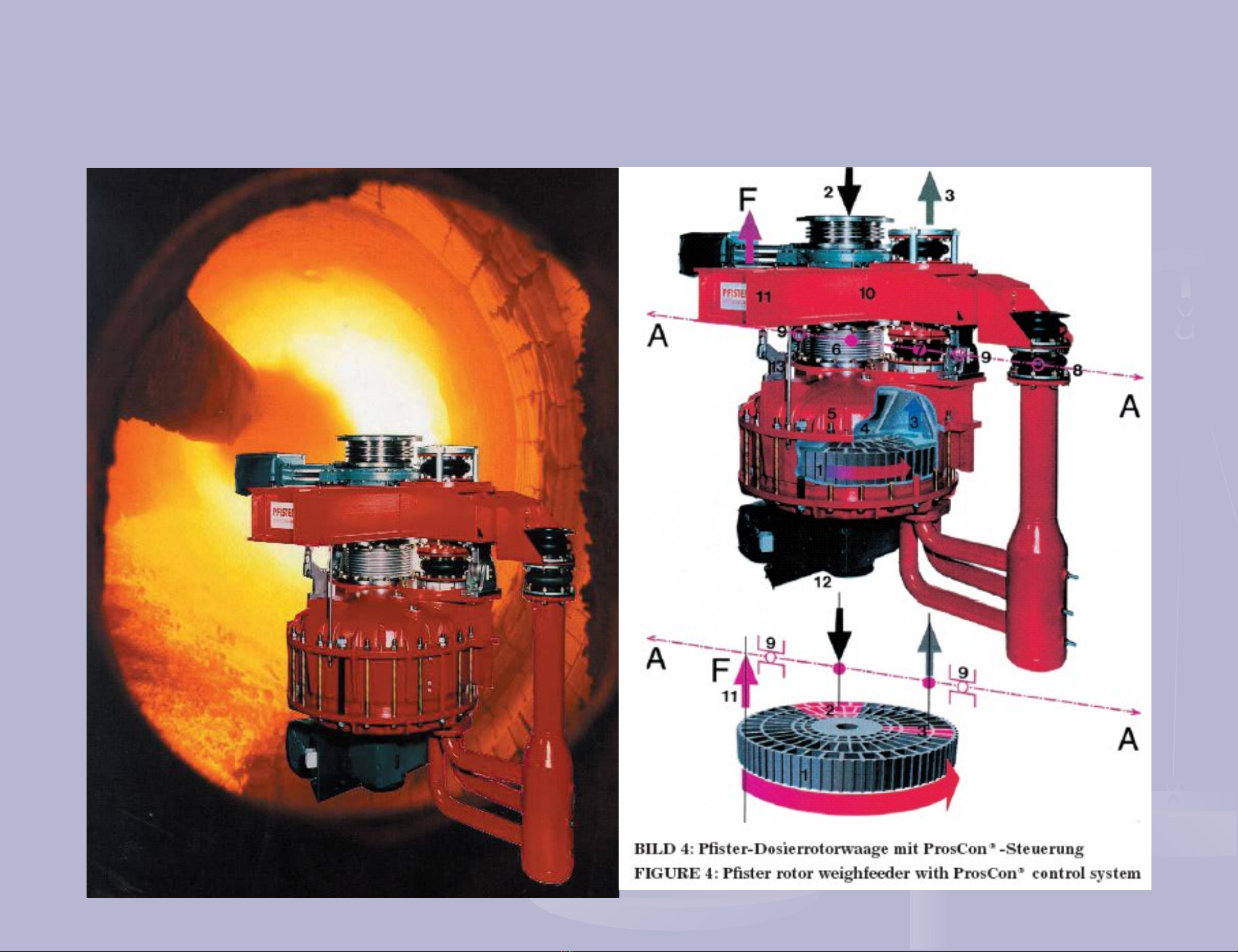

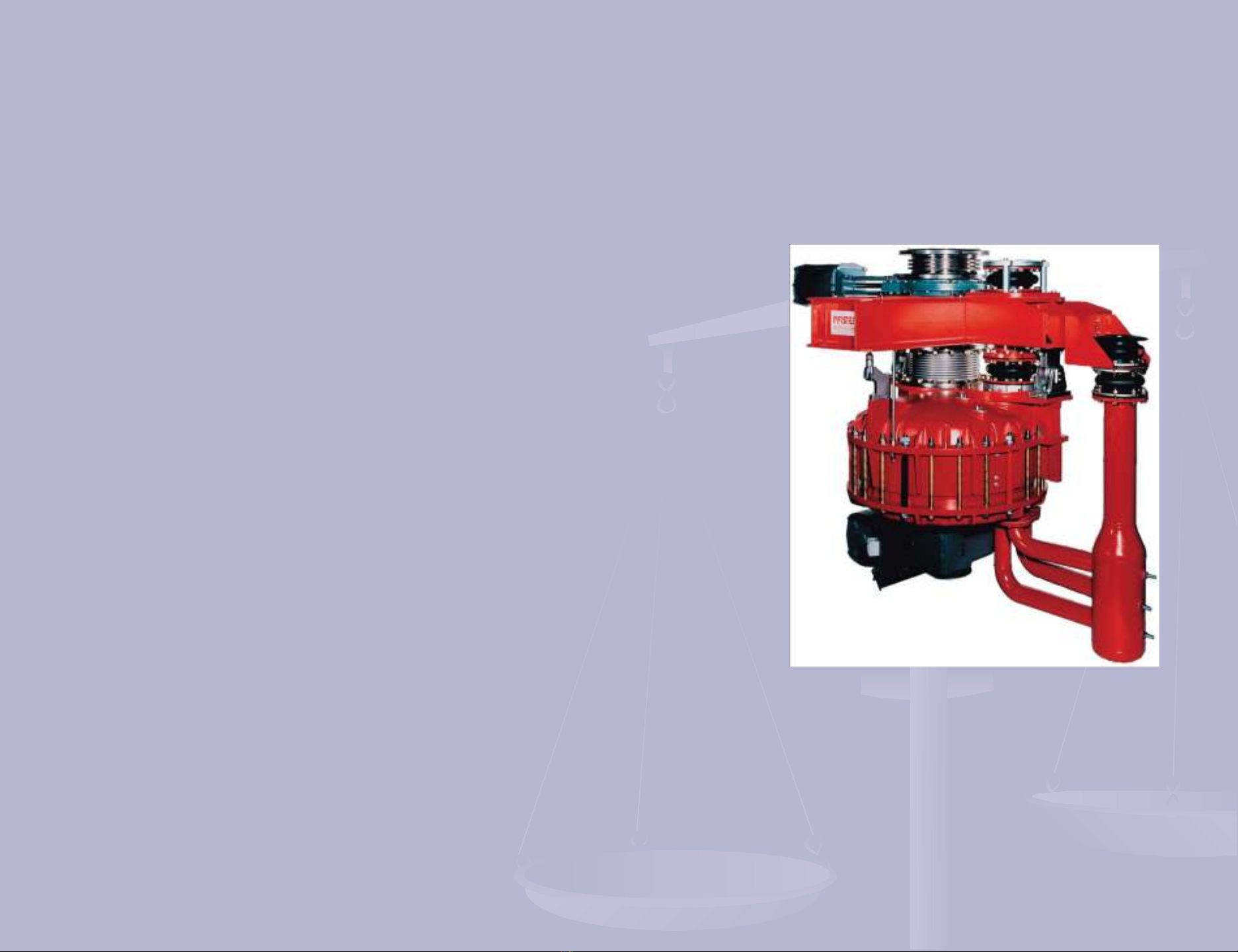

  1. CHUYÊN ĐỀ: CÂN ROTOR (Rotor Weighfeeder Technology) Thực hiện: TỔ ĐO  LƯỜNG
  2. NỘI DUNG 1. Nguyên lý cân ROTOR 1. Bộ điều khiển cân 2. Sơ đồ công nghệ cân 3. Sơ đồ mạch điện  4. Chỉnh cân 5. Các lỗi thường gặp cách khắc phục 2

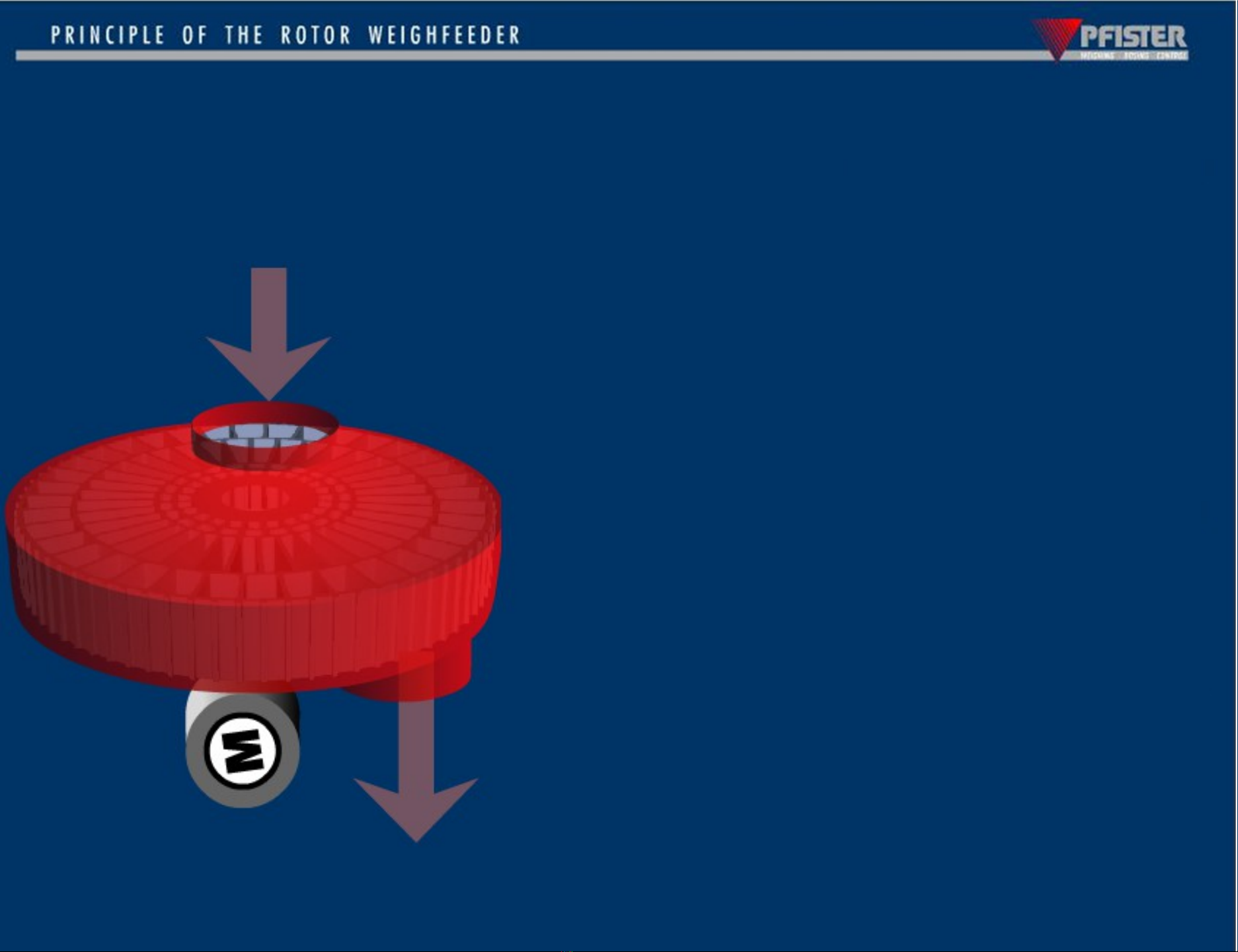

  3. 1. NGUYÊN LÝ CÂN ROTOR v Nguyên  liệu  được  đưa  vào  các  ngăn rotor qua cửa vào, rotor quay  đưa nguyên liệu đến cửa ra. v Khi  nguyên  liệu  di  chuyển  từ  đầu  vào đến đầu ra, lượng nguyên liệu  đi qua những trục cân bằng gây ra  mômen  ở  đường  tâm  của  trục.  Mômen  này  được  đo  bởi  loadcell.  Tín  hiệu  của  loadcell  tỷ  lệ  với  khối  lượng  nguyên  liệu  trong  các  ngăn rotor. 3
  4. v  Khối  lượng  nguyên  liệu  ở  cửa  ra  được  tính  thông qua khối lượng đo được từ loadcell và tốc  độ quay của rotor. v Ta có thể tính khối lượng nguyên liệu như sau  feedrate =  rotatespeed * weight    feedrate       : Khối lượng nguyên liệu    rotatespeed  : Tốc độ quay của rotor    weight         : Khối lượng đo đươc từ cảm biến 4

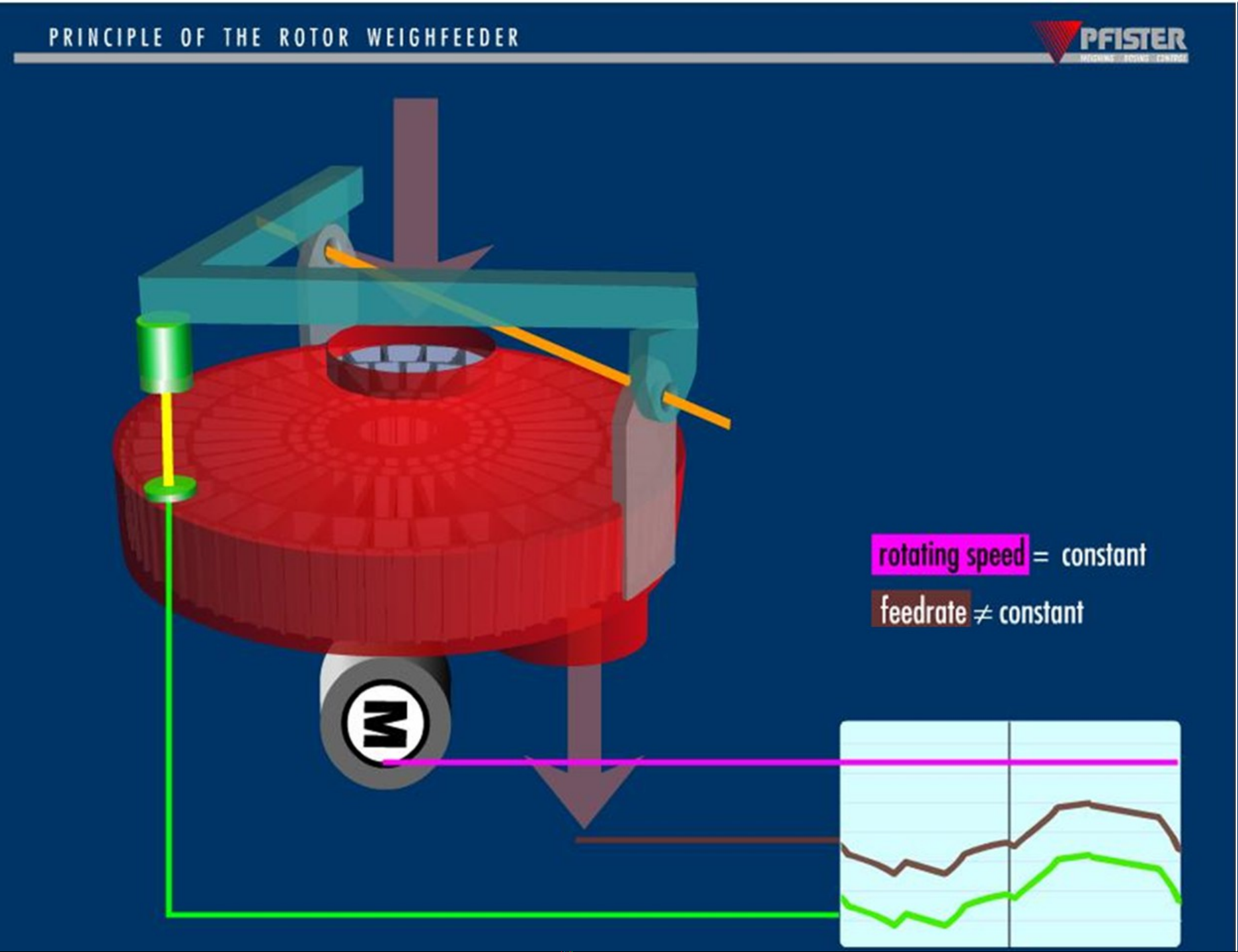

  5. Khi tốc độ quay không  đổi thì lượng nguyên   liệu ở cửa ra tỷ lệ thuận  với tín hiệu của loadcell 5
  6. Muốn  lượng  nguyên  liệu  ở  cửa ra là hằng số, như mong  muốn thì ta phải điều chỉnh  tốc  độ  của  động  cơ  tỷ  lệ  nghịch với tín hiệu đo được  của loadcell. 6
  7. Cân rotor kết hợp với     khí nén  7
  8. 2. BỘ ĐIỀU KHIỂN CÂN  CSC=Can System Controller  CPI=Can Process Interface  LCB1 8
  9. v  Pin lưu chương trình 9
  10. v  Nút Reset v  Chỉ sử dụng khi bộ  CSC lỗi 10
  11. v  Hiển thị RUN của bộ điều khiển  CSC v  Khi nháy thì báo bộ CSC đang  khởi động hoặc bị lỗi 11
  12.  Các công tắc (DIP switches ) được sử  v dụng khi có sự hỗ trợ của chuyên gia. v  Bình thường các công tắc (DIP  switches ) đặt ở vị trí OFF. 12
  13. v  X17: Cổng RS232 để kết nối với  máy tính và bộ cầm tay PHT. 13
  14. v  X8: Cổng truyền thông CAN1  kết nối với một số bộ CSC 14
  15. v  X9/X10: Cổng truyền thông  CAN2 kết nối với CPI, Biến tần  SEW, module I/O. 15
  16. v  X11: Cổng kết nối profibus DP  với PLC. 16
  17. v  X4: Cổng kết nối màn hình hiển  thị trên tủ RPD. 17
  18. v  Hiển thị trạng thái của truyền  thông §  Sáng XANH truyền thông OK . §  Sáng ĐỎ truyền thông lỗi . 18
  19. v  Công tắc lựa chọn CAN1 và  CAN2 19
  20. v  Bộ cầm tay PHT 20
