Ký hiệu hình học trong sơ đồ nối điện chính (bản vẽ kỹ thuật ngành hệ thống điện)
theo tiêu chuẩn GOST của Liên Bang Nga

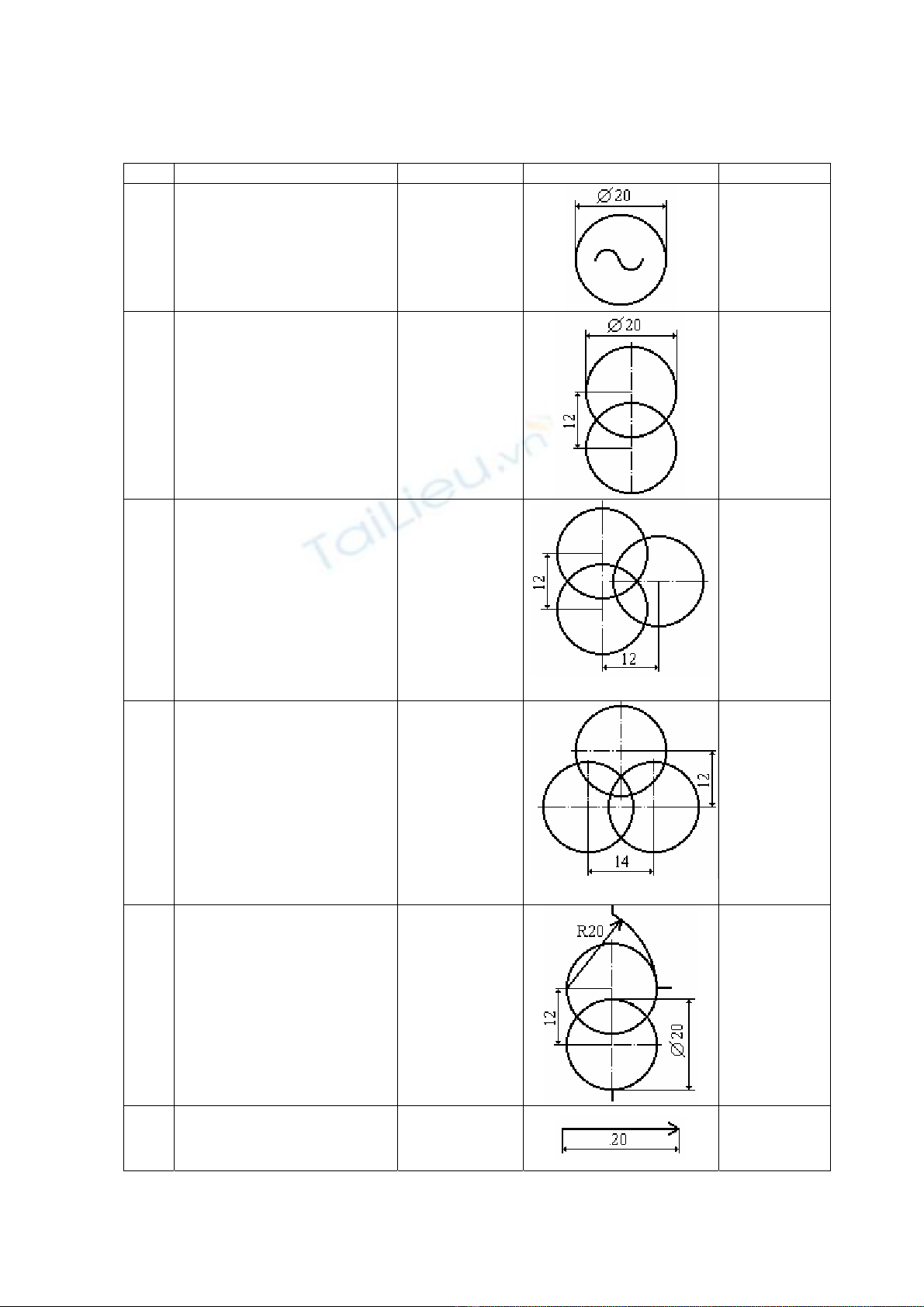

STT Tên thiết bị Định nghĩa Ký hiệu hình học Kích thước
1
MFĐ.
2
MBA hai cuộn dây.
Chú ý: hình vẽ mũi tên,
biểu diễn cho thiết bị điều
áp dưới tải, được vẽ đi qua
tâm vòng tròn cuộn dây
cao áp và tiếp tuyến với
vòng tròn cuộn dây hạ áp.
3
MBA ba cuộn dây.
Chú ý: hình vẽ mũi tên,
biểu diễn cho thiết bị điều
áp dưới tải, được vẽ tiếp
tuyến với vòng tròn cuộn
dây trung áp và hạ áp.
4 MBA có cuộn dây phân
chia phía hạ áp.
Chú ý: hình vẽ mũi tên,
biểu diễn cho thiết bị điều
áp dưới tải, được vẽ đi qua
tâm vòng tròn cuộn dây
cao áp và tiếp tuyến với
vòng tròn cuộn dây hạ áp.
5
MBA tự ngẫu.
Chú ý: hình vẽ mũi tên,
biểu diễn cho thiết bị điều
áp dưới tải, được vẽ đi qua
tâm vòng tròn cuộn dây
cao áp và tiếp tuyến với
vòng tròn cuộn dây hạ áp.
6 Hình vẽ mũi tên biểu diễn
cho thiết bị điều áp dưới
tải.

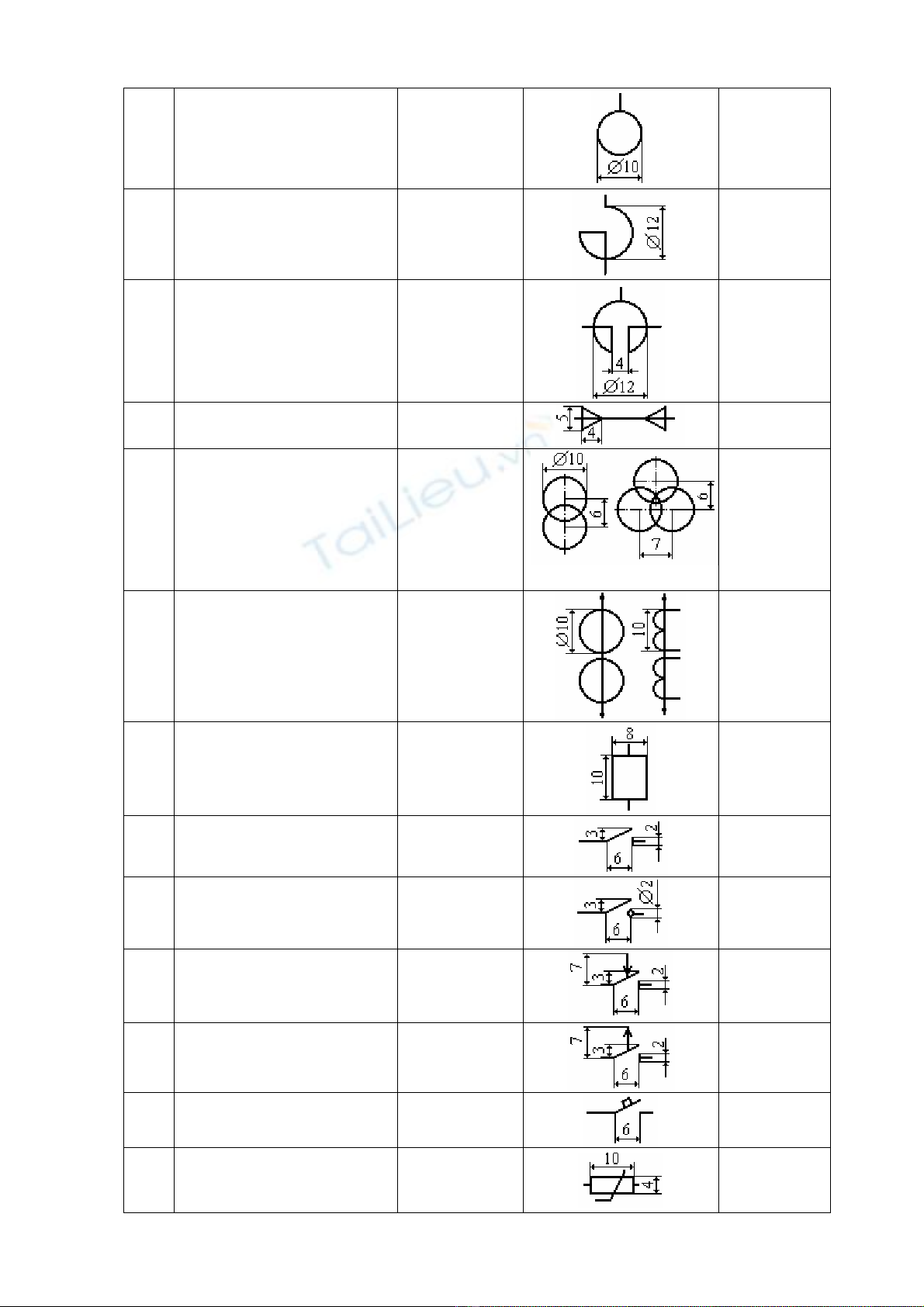

7
Động cơ điện xoay chiều
8
Kháng điện đơn
9
Kháng điện kép
10 Đường dây cáp
11
Máy biến điện áp đo lường
(BU)
12
Máy biến dòng điện (BI)
13
Máy cắt điện cao áp
14
Dao cách ly
15
Máy cắt phụ tải
16 Tiếp điểm thường mở
(Короткозамыкатель)
17 Tiếp điểm thường đóng
(Отделитель)
18 Máy cắt tự động (aptômát)
19 Thiết bị chống quá áp
Ограничитель
перенапряжений (ОПН)

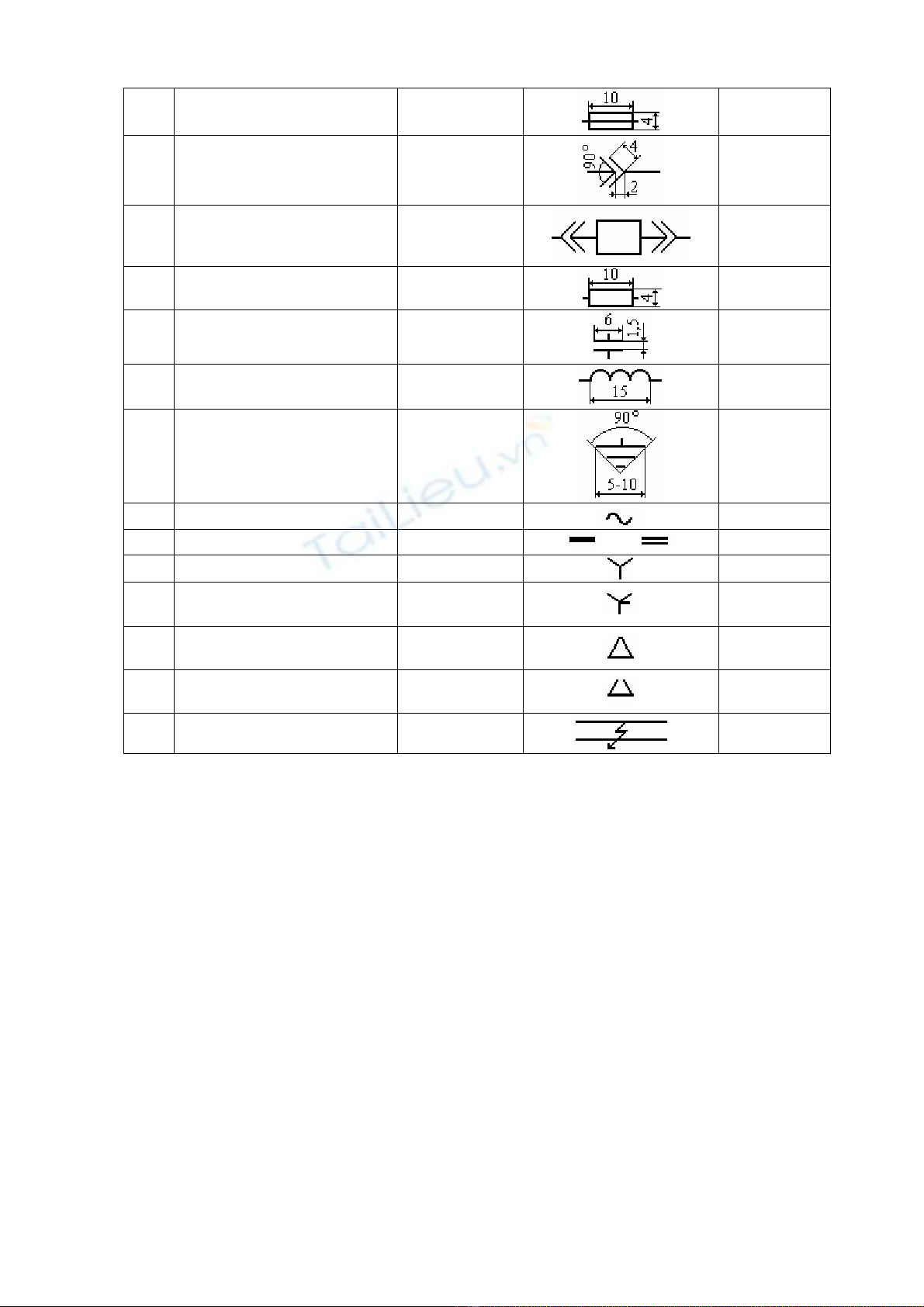

20 Cầu chì
21 Tiếp điểm
Втычной контакт –
штырь и гнездо
22 Máy cắt hợp bộ
23 Điện trở
24 Tụ điện
25 Cuộn cảm
26
Tiếp địa
27 Dòng điện xoay chiều
28 Dòng điện một chiều или
29 Sơ đồ các cuộn dây nối sao
30 Sơ đồ các cuộn dây nối sao
có dây trung tính
31 Sơ đồ các cuộn dây nối tam
giác
32 Sơ đồ các cuộn dây nối tam
giác hở
33 Ngắn mạch
