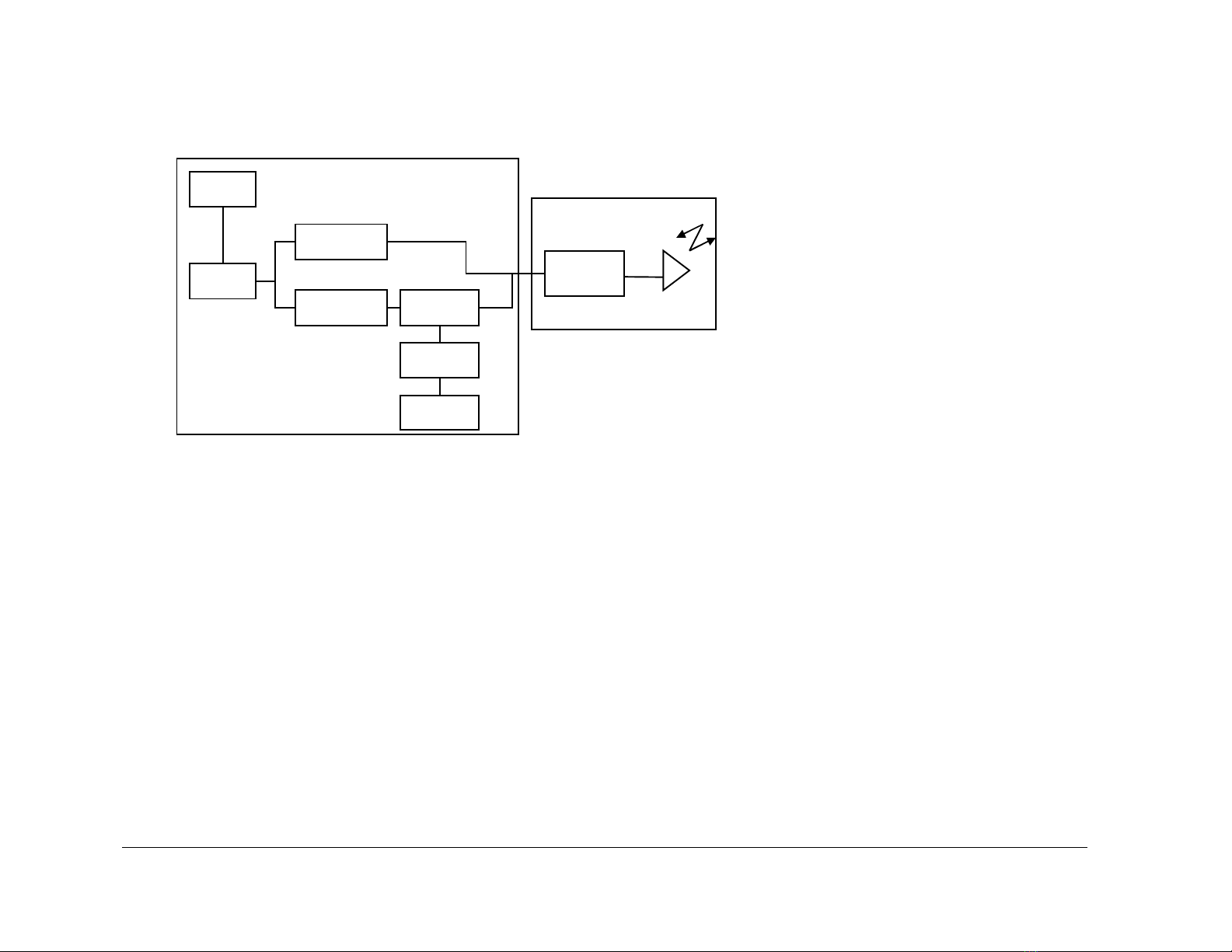

Hình 1.5 Kỹ thuật Heterodyne trong mạng RoF.
Như ở hình vẽ 2.6 ta thấy 2 ưu điểm của kỹ thuật này. Ưu điểm thứ nhất đó là cấu trúc BS đơn giản do nguồn tham
chiếu RF được tạo ra từ CS, nguồn RF tham chiếu được khóa pha với Laser phát chính (master laser). Cả nguồn tham chiều
lẫn tín hiệu được truyền đi trong cùng sợi quang. Chú ý rằng, nguồn tham chiếu được truyền với tần số RF trong khi đó thì tín
hiệu được điều chế ở tần số IF. Ưu điểm thứ hai đó là tín hiệu được truyền đi với tần số IF (unmodutation signal – Gọi là tín
hiệu chưa điều chế vì vẫn ở tần số trung tần, nhưng thực chất nó đã được điều chế sang dạng quang). Điều này giúp cho tín
hiệu được truyền đi xa hơn mà ít bị ảnh hưởng đến hiện tượng tán sắc hơn. Đến BS, nguồn tín hiệu IF này sẽ được điều chế
RF
refence
RF
refence
Refenrence
laser
Signal
laser
Optical
mod
IF
mod
Digital
source
Photo-
detector
CS
BS
lên tần số RF bởi nguồn tham chiếu RF tại Photodetector và phát đi, tín hiệu lúc này gọi là modulation signal vì nó ở tần số
RF.
1.6 Bộ điều chế ngoài
Như đã tìm hiểu ở trên thì phương pháp điều chế trực tiếp có 2 nhược điểm chính sau đây:
Băng thông bị hạn chế bởi tần số của laser diode
Chirp hiện tượng này gây lên sự trải rộng của xung ánh sáng. Chirp là một trong những vấn đề của laser DFB và nó là
nhân tố gây ra giới hạn về tốc độ truyền tín hiệu.
Để tránh được hai nhược điểm nói trên người ta sử dụng phương pháp điều chế ngoài. Sơ đồ tổng quát điều chế ngoài
được cho như hình vẽ.

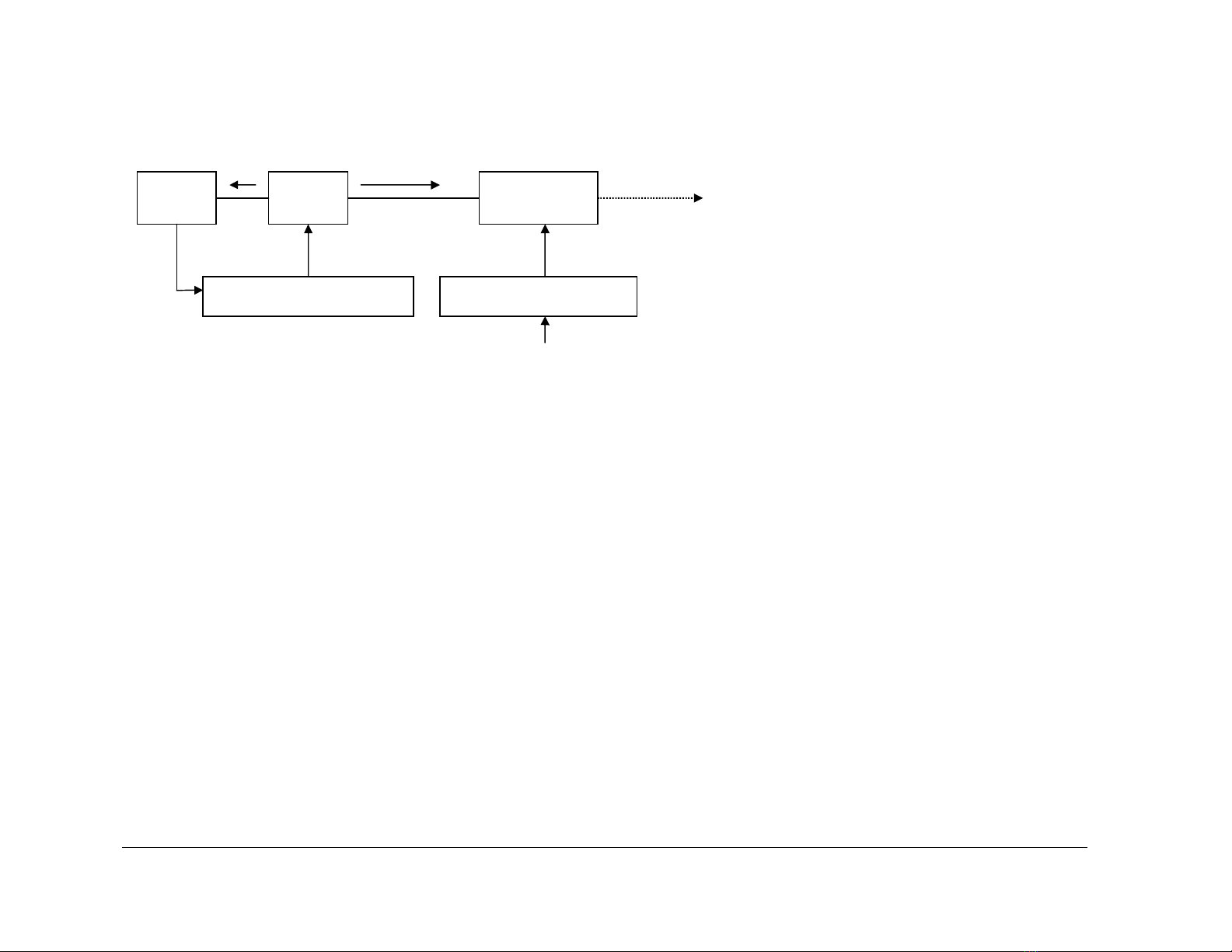

Hình 1.6 Sơ đồ khối bộ điều chế ngoài.
Ở bộ điều chế ngoài, người ta cần một nguồn laser rất ổn định, vì vậy một vòng hồi tiếp với photodiode được thêm
vào. Vòng hồi tiếp này sẽ làm cho cường độ laser phát ra được ổn định, đồng thời hiện tượng chirp được giảm thiểu. Tuy
nhiên vòng hồi tiếp này khiến cho hiệu suất làm việc của laser không cao vì một phần được đưa vào điều khiển hồi tiếp.
Information
Modulation
CW light
PD Laser
Diode
Laser-driving
eclectronic
External
Modulator
Interface eclectronic

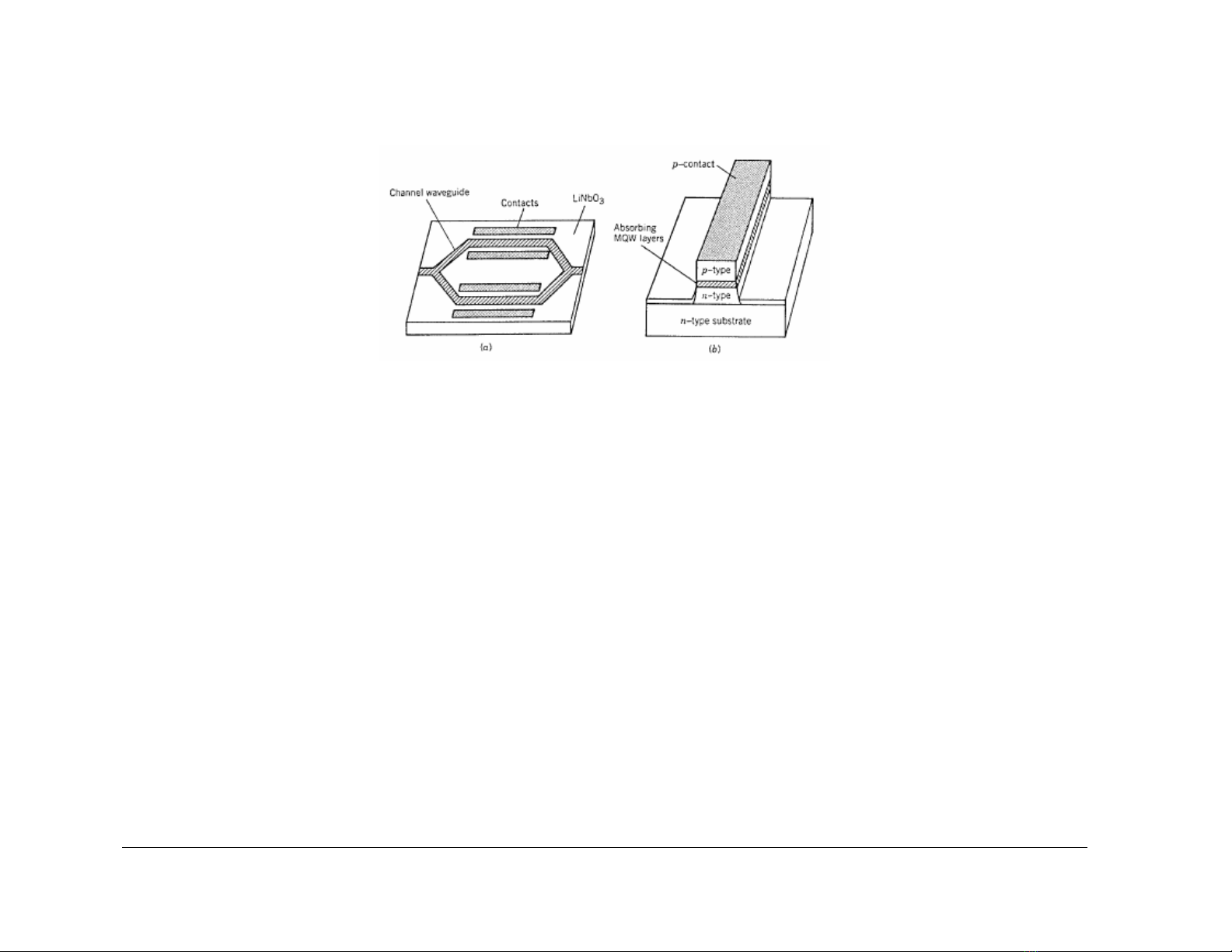

Hình 1.7 a. Cấu hình bộ điều chế Mach-Zehnder LiNbO3, b.Bộ điều chế bức xạ electron trên nền bán dẫn.
Ngày nay, có 2 loại điều chế ngoài được sử dụng một cách rộng rãi đó là bộ điều chế ngoài Match Zender và bộ điều chế
ngoài bức xạ electron. Hình 1.7 mô tả cấu tạo của 2 bộ điều chế trên.
1.6.1 Bộ điều chế Mach-Zehnder
Nguyên lý hoạt động của bộ điều chế ngoài Mach-Zehnder như sau: Chiết suất của lớp lithium niobate thay đổi khi ta đặt
vào một nhánh của nó một hiệu điện thế. Nguồn sáng từ bộ điều chế được chia làm 2 nhánh khi nó đi qua ống dẫn sóng. Khi
không có hiệu điện thế đặt vào, cả 2 nữa của tia tới sẽ không bị dịch pha, tại ngõ ra chúng sẽ giao thoa với nhau vào tái tạo lại
dạng sóng tới ban đầu. Hình 1.8a. Khi có một hiệu điện thế đặt vào thì một tia tới sẽ bị dịch pha 900 bởi vì chiết suất của ống
dẫn sóng đó đã bị thay đổi, trong khi đó nhánh kia lại bị dịch pha -900. Kết quả là tổng hợp ở ngõ ra ống dẫn sóng cả 2 đều bị
triệt tiêu như hình 1.8b Do đó, ngõ ra của bộ điều chế ngoài được điều khiển bởi điện áp đặt vào vì vậy nó có thể đạt được tốc
độ điều chế ở hàng Gbps.

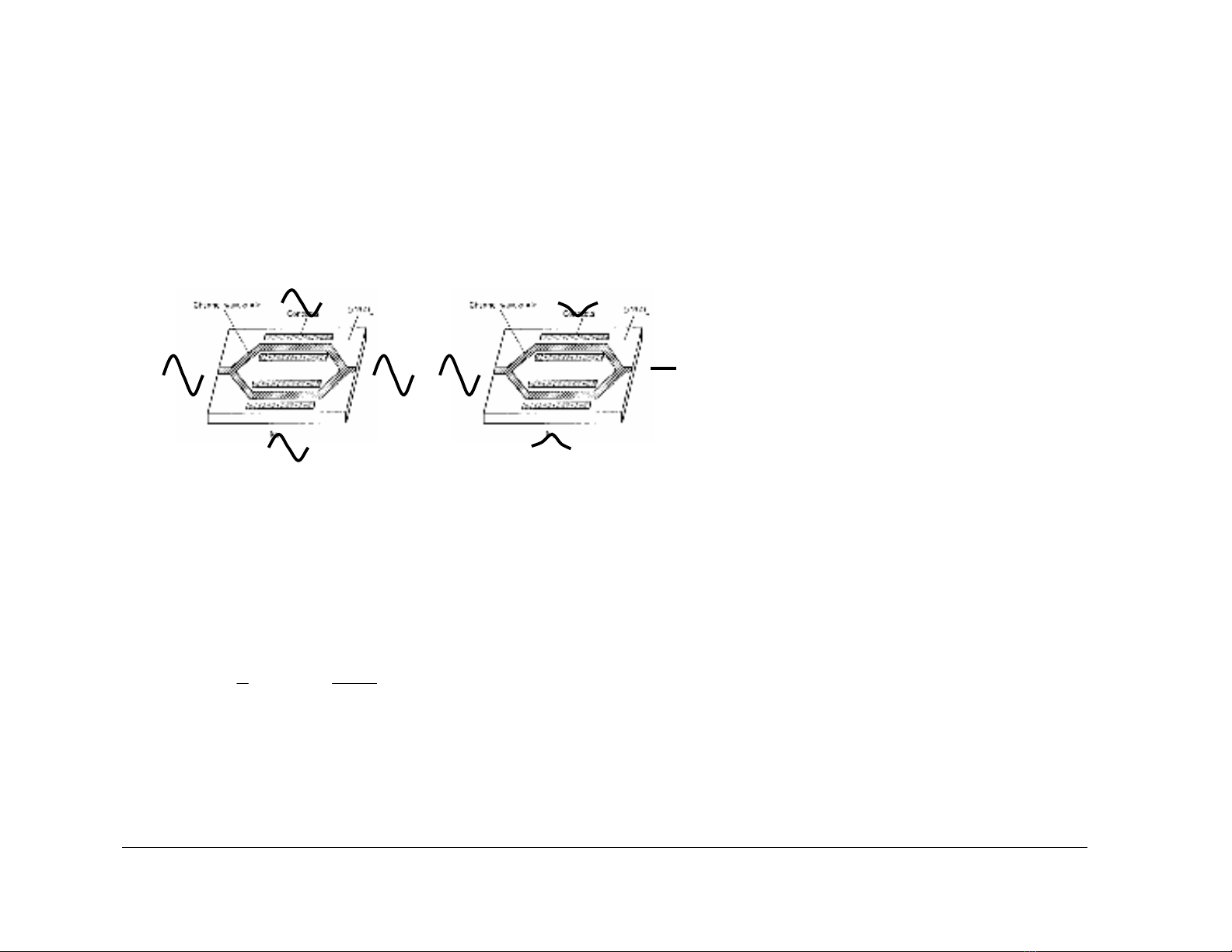

Hình 1.8 a. Không có điện áp; b. Có điện áp điều khiển.
Như vậy ngõ ra của bộ điều chế Match-Zenhder phụ thuộc vào điện áp điều khiển đặt vào bộ điều chế. Trong trường hợp
tổng quát, ngõ ra của bộ điều chế theo điện áp đặt vào V được cho bởi:
b
V
V
Tcos1
2
1
)( (1.6.1)
trong đó:
