điểm canh nhau trong vòm sao chỉ khác nhau một bit đơn. Mã này giúp giảm thiểu
tỷ lệ lỗi bit toàn bộ vì nó giảm cơ hội nhiều lỗi bit xảy ra từ một lỗi symbol đơn.
Mã Gray có thể được sử dụng cho tất cả các sơ đồ điều chế PSK ( QPSK, 8-
PSK, 16-PSK) và QAM(16-QAM,64-QAM,256-QAM...).
Bảng Mã Gray
Bảng các từ viết tắt

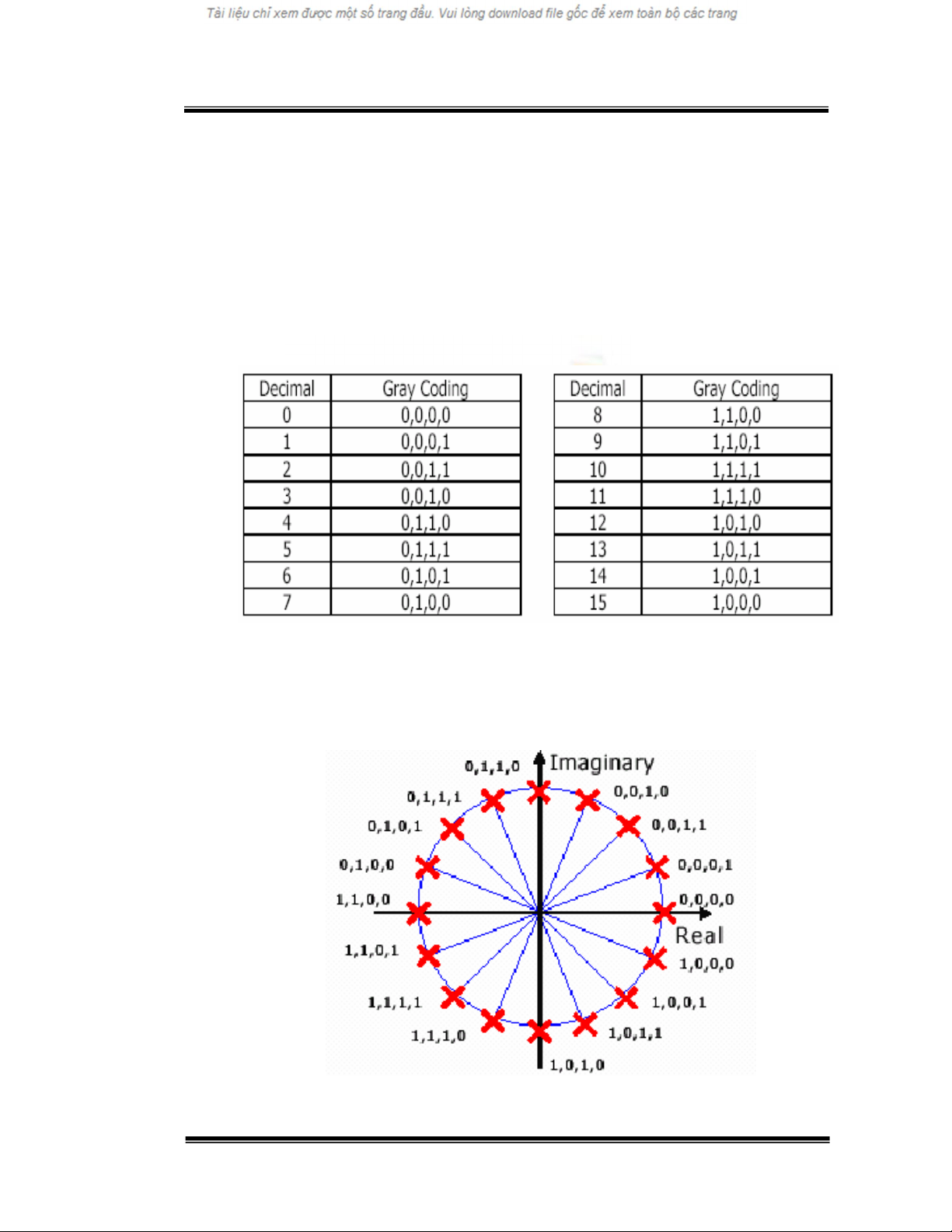

Hình 1.18: Giản đồ IQ của 16-PSK khi dùng mã Gray. Mỗi vị trí IQ liên tiếp
chỉ thay đổi một bit đơn.
Bảng các từ viết tắt

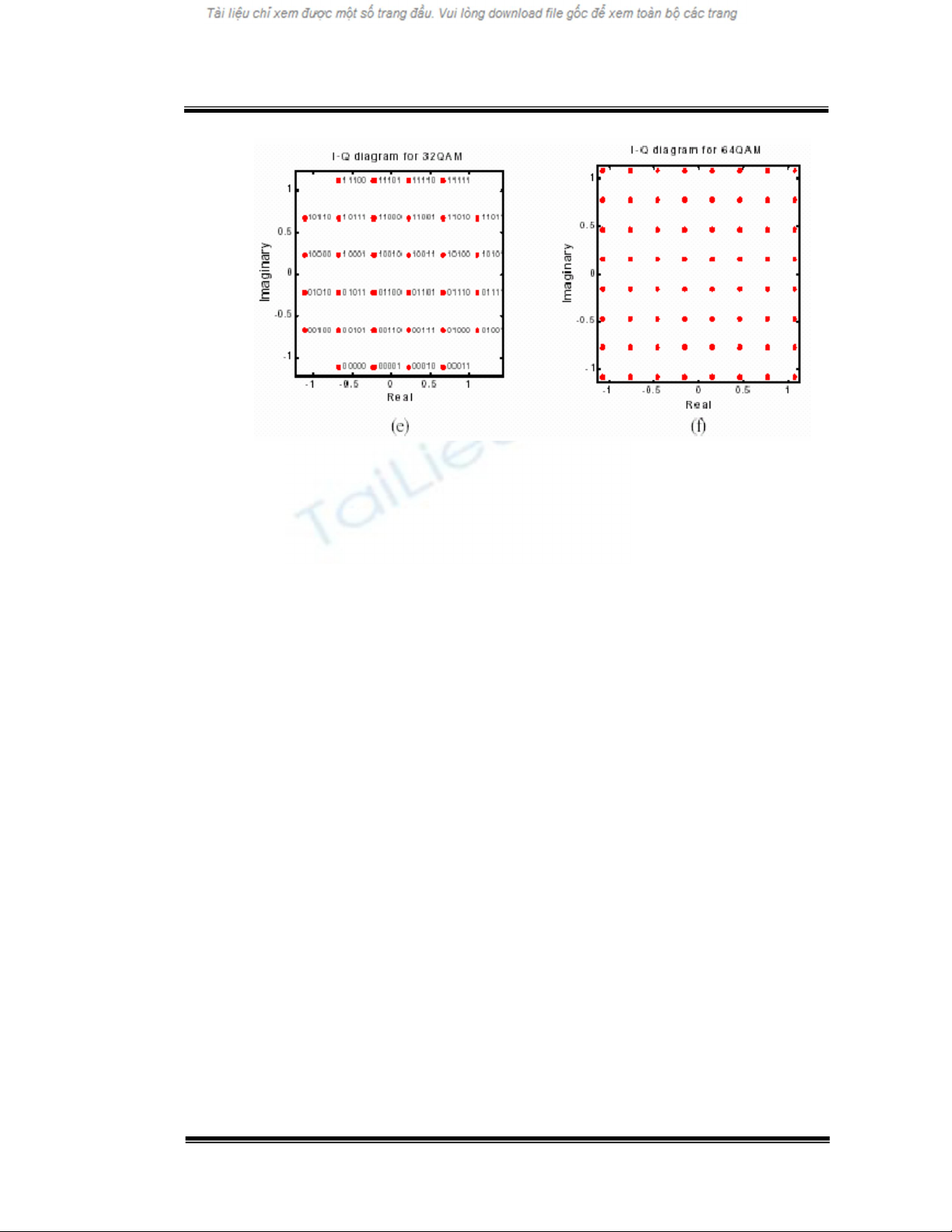

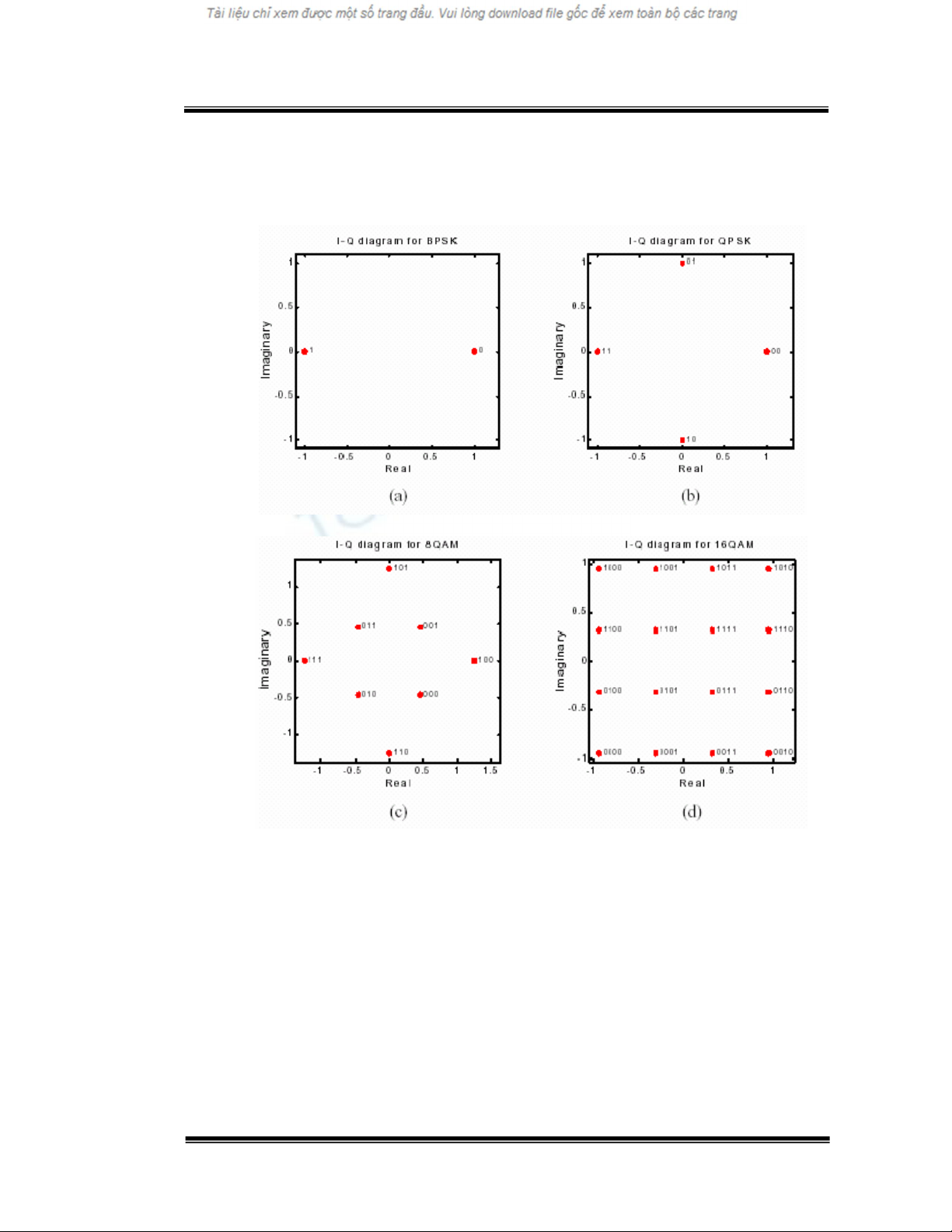

Hình 1.19: Giản đồ IQ cho các dạng điều chế sử dụng trong OFDM
1.7 Các đặc tính của OFDM
Qua bản chất của OFDM, ta có thể tóm tắt những ưu điểm và nhược điểm
của OFDM như sau:
1.7.1 Ưu điểm
- OFDM tăng hiệu suất sử dụng bằng cách cho phép chồng lấp những sóng
mang con.
- Bằng cách chia kênh thông tin ra thành nhiều kênh con fading phẳng băng
hẹp, các hệ thống OFDM chịu đựng fading lựa chọn tần số tốt hơn những hệ thống
sóng mang đơn.
- OFDM loại trừ nhiễu symbol (ISI) và xuyên nhiễu giữa các sóng mang
(ICI) bằng cách chèn thêm vào một khoảng thời gian bảo vệ trước mỗi symbol.
- Sử dụng việc chèn kênh và mã kênh thích hợp, hệ thống OFDM có thể khôi
phục lại được các symbol bị mất do hiện tượng lựa chọn tần số của các kênh.
Bảng các từ viết tắt
- Kỹ thuật cân bằng kênh trở nên đơn giản hơn kỹ thuật cân bằng kênh thích
ứng được sử dụng trong những hệ thống đơn sóng mang.
- Sử dụng kỹ thuật DFT để bổ sung vào các chức năng điều chế và giải điều
chế làm giảm chức năng phức tạp của OFDM.
- Các phương pháp điều chế vi sai (differental modulation) giúp tránh yêu
cầu vào bổ sung bộ giám sát kênh.
- OFDM ít bị ảnh hưởng với khoảng thời gian lấy mẫu (sample timing
offsets) hơn so với hệ thống đơn sóng mang.
- OFDM chịu đựng tốt nhiễu xung với và nhiễu xuyên kênh kết hợp.
Ngoài những ưu điểm trên thì OFDM cũng có những hạn chế.
1.7.2 Nhược điểm
- Symbol OFDM bị nhiễu biên độ với một khoảng động lớn. Vì tất cả các hệ
thống thông tin thực tế đều bị giới hạn công suất, tỷ số PARR cao là một bất lợi
nghiêm trọng của OFDM nếu dùng bộ khuếch đại công suất hoạt động ở miền bão
hòa đều khuếch đại tín hiệu OFDM. Nếu tín hiệu OFDM tỷ số PARR lớn hơn thì sẽ
gây nên nhiễu xuyên điều chế. Điều này cũng sẽ tăng độ phức tạp của các bộ biến
đổi từ analog sang digital và từ digital sang analog. Việc rút ngắn (clipping) tín hiệu
cũng sẽ làm xuất hiện cả méo nhiễu (distortion) trong băng lẫn bức xạ ngoài băng.
- OFDM nhạy với tần số offset và sự trượt của sóng mang hơn các hệ thống đơn
sóng mang. Vấn đề đồng bộ tần số trong hệ thống OFDM phức tạp hơn hệ thống
đơn sóng mang. Tần số offset của sóng mang gây nhiễu cho các sóng mang con trực
giao và gây nên nhiễu liên kênh làm giảm hoạt động của các bộ giải điều chế một
Bảng các từ viết tắt
cách trầm trọng. Vì vậy, đồng bộ tần số là một trong những nhiệm vụ thiết yếu cần
phải đạt trong bộ thu OFDM .
1.8 Kết luận
Nội dung của chương chỉ đưa ra các khái niệm cơ bản và một số vấn đề liên
quan về OFDM. Trong thực tế còn phải xét ảnh hưởng của kênh truyền vô tuyến lên
tín hiệu trong quá trình truyền đi. Vì ảnh hưởng, tín hiệu thu có thể bị suy giảm biên
độ, có thể bị mất thông tin ở một số chỗ, mất mát công suất…Chương sau sẽ đề cập
đến các đặc tính kênh truyền và một số vấn đề kỹ thuật trong OFDM.
CHƯƠNG 2
CÁC ĐẶC TÍNH CỦA KÊNH TRUYỀN VÔ TUYẾN
2.1 Giới thiệu chương
Kênh truyền tín hiệu OFDM là môi trường truyền sóng giữa máy phát và
máy thu. Trong kênh truyền vô tuyến lý tưởng, tín hiệu nhận được bên thu được
truyền theo tầm nhìn thẳng. Tuy nhiên trong thực tế, kênh truyền tín hiệu vô tuyến
bị thay đổi. Việc nghiên cứu các đặc tính của kênh truyền là rất quan trọng vì chất
lượng của hệ thống truyền vô tuyến là phụ thuộc vào các đặc điểm này.
2.2 Đặc tính kênh truyền vô tuyến trong hệ thống OFDM
2.2.1 Sự suy giảm tín hiệu (Attenuation)
Sự suy giảm tín hiệu là sự suy hao mức công suất tín hiệu trong quá trình
truyền từ điểm này đến điểm khác. Điều này có thể là do đường truyền dài, do các
tòa nhà cao tầng và hiệu ứng đa đường. Hình 2.1 cho thấy một số nguyên nhân làm
