PHẦN I – LÝ THUYẾT VỀ CÁC TRANSMITTER
I GIỚI THIỆU CHUNG VỂ ELECTRONIC TRANSMITTER
CÁC LOẠI TRANSMITTER THƯỜNG ĐƯỢC DÙNG TRÊN GIÀN KHOAN
Khi thi công giàn thường gặp 4 loại transmitter sau :
Pressure Transmitter (Bộ chuyển đổi áp suất)
Flow Transmitter (Bộ chuyển đổi lưu lượng)
Level Transmitter (Bộ chuyển đổi mức)
Temperature Transmitter (Bộ chuyển đổi nhiệt độ)

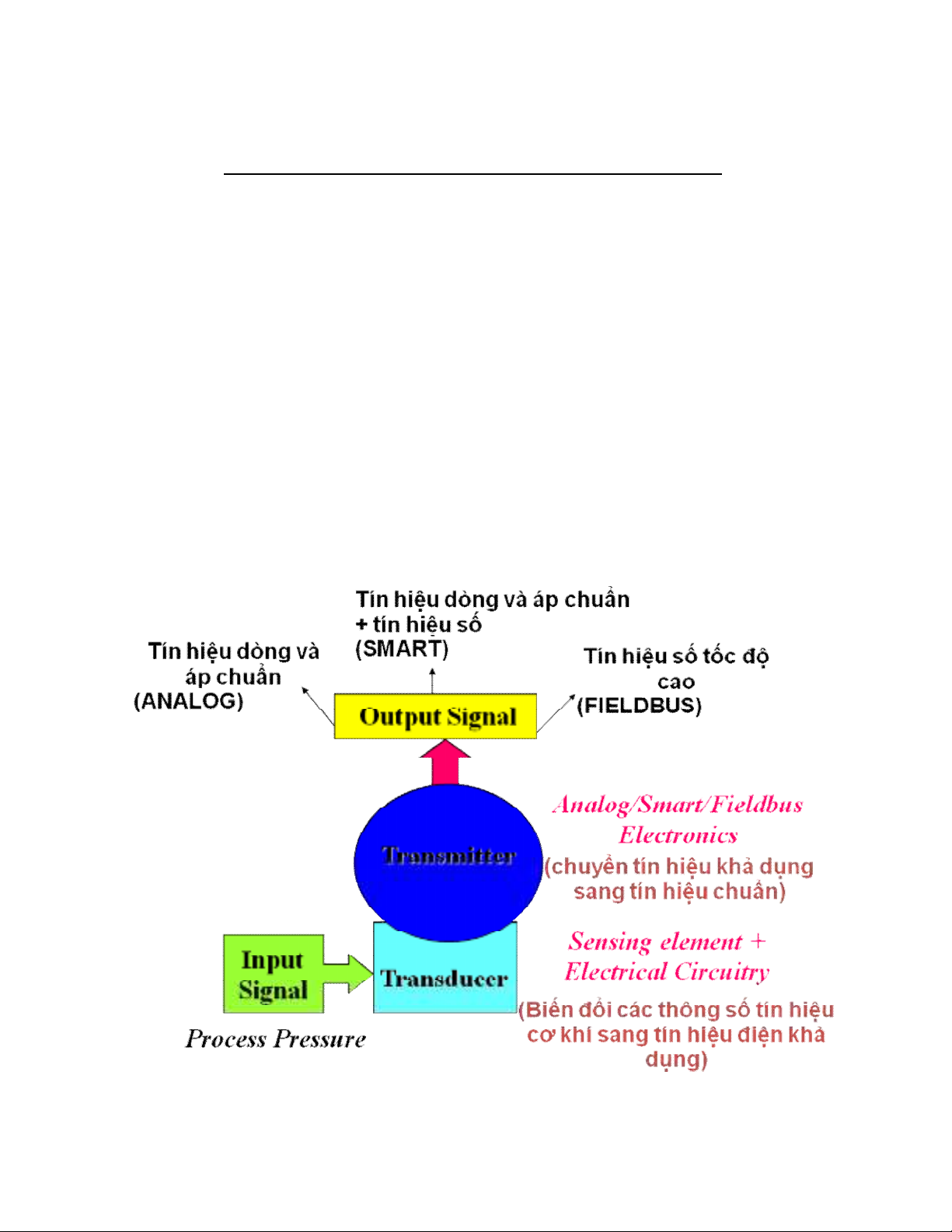

Tổng quan vể Transmitter bao gồm 2 thành phần chính :
Bộ chuyển đổi tín hiệu (Transducer) gồm thành phần cảm biến và mạch điện
Bộ phát tín hiệu đầu ra (Transmitter) gồm bo mạch điện tử xử lý tín hiệu vào từ
Transducer và phát ra tín hiệu (output).
LAI VAN BANG 2
CÁC DẠNG TÍN HIỆU RA CỦA TRANSMITTER :
Dạng analog : 4 – 20 mA , 1 – 5 V hoặc 3 – 15 psi khí nén.
Dạng tín hiệu số (chức năng chẩn đoán) được thêm vào cùng với tín hiệu tương tự 4 –
20 mA hoặc 1 – 5 V
Dạng Fieldbus : tín hiệu số tốc độ cao.

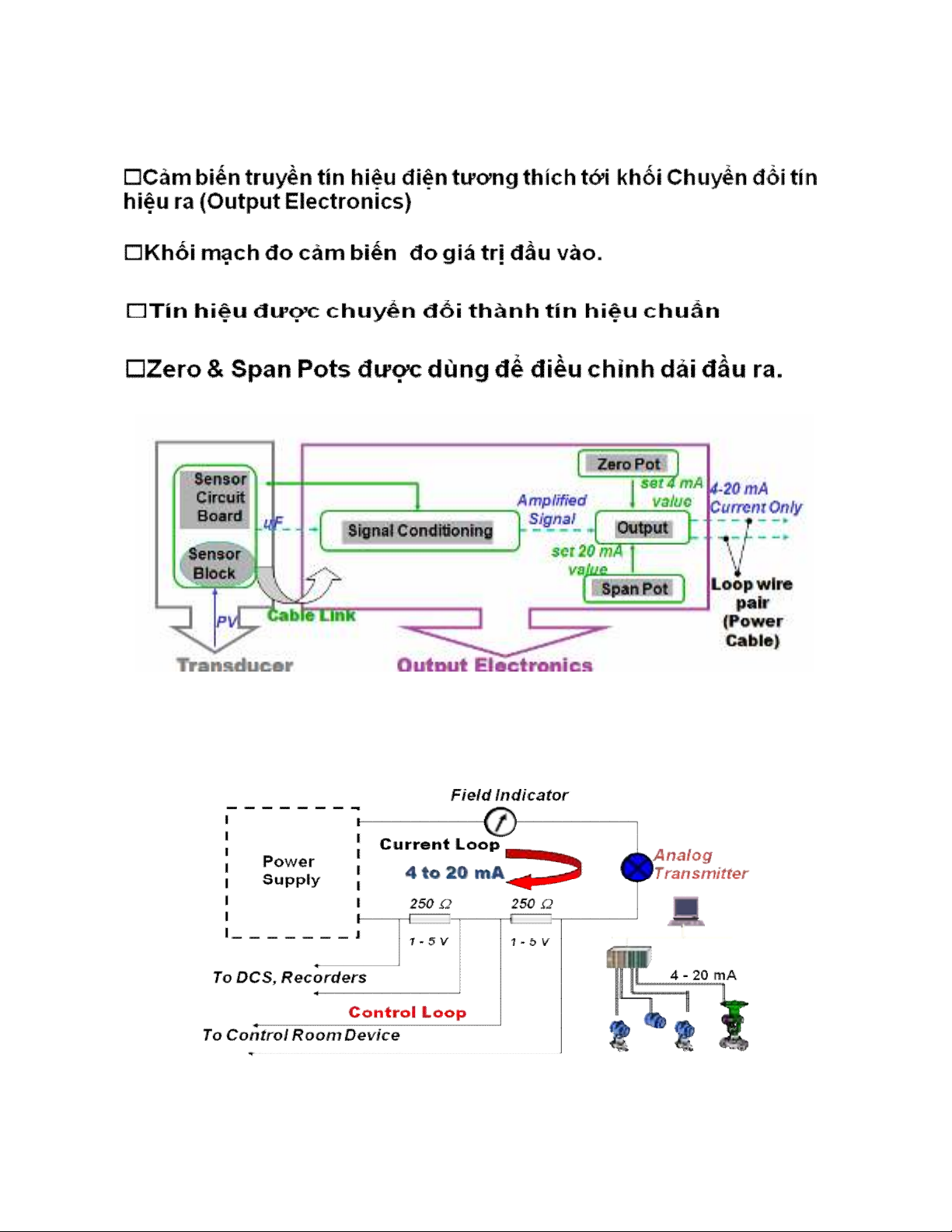

1. Dạng Transmitter Analog đơn thuần :

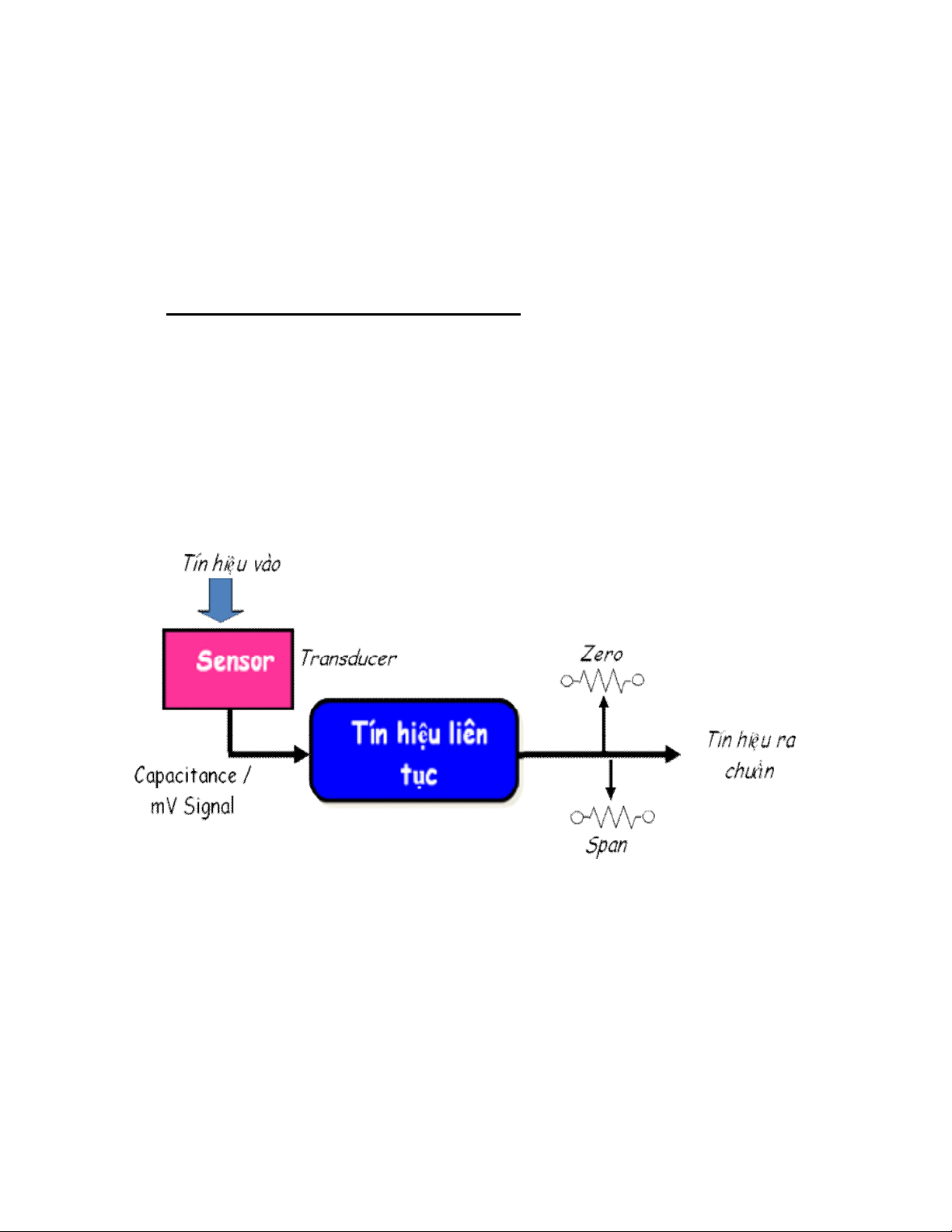

Cấu tạo bao gồm 2 thành phần chính là khối cảm biên (sensor module) và mach chuyển
đổi tín hiệu Analog.
Tín hiệu từ khối cảm biến được khuyếch đại và chuyển đổi sang tín hiệu điện chuẩn bởi
bo mạch điện tử . Ở đây thường là chuẩn 4 – 20mA .
Dạng này phải cân chỉnh bằng tay (manual).
LAI VAN BANG 3
H
Ho
ow
w
A
An
na
al
lo
og
g
T
Tr
ra
an
ns
sm
mi
it
tt
te
er
rs
s
W
Wo
or
rk
ks
s
?
?
4
4-
-2
20
0
m
mA
A
C
Cu
ur
rr
re
en
nt
t
L
Lo
oo
op
p
LAI VAN BANG 4

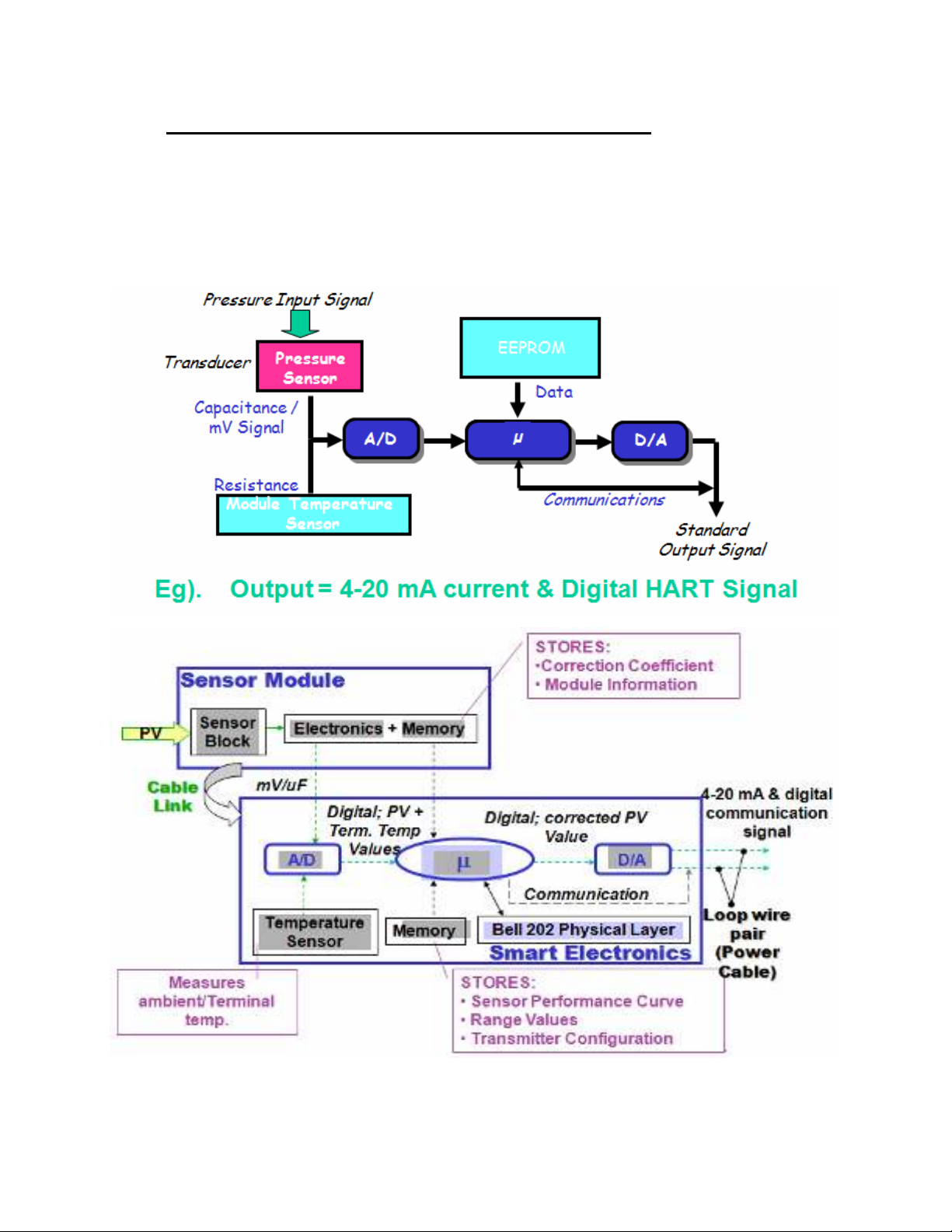

2. Dạng Transmitter thông minh – Smart Transmitter
- Là thiết bị thông minh cấu tạo bởi các modem, vi xử lý và bộ nhớ
- Có tính năng liên lạc , kết nối từ xa và khả năng tự chuẩn đoán (self diagnostic)
- Tín hiệu đầu ra bao gồm tín hiệu analog đính kèm với tín hiệu số (ví dụ dạng HART
communication signal /Highway Addressable Remote Transducer)
LAI VAN BANG 5
3. Một số so sánh tương quan giữa Analog và Smart Transmitter như sau :
- Analog phải cân chỉnh bằng manual trong khi Smart có thể dùng remote.
- Smart có thể áp dụng đa cảm biến đầu vào ví dụ vừa cảm biến áp suất đồng thời nhiệt
độ.
- Vi xử lý trong Smart Transmitter yêu cầu giao tiếp kĩ thuật số do đó trong cấu tạo của
Smart Transmitter có 2 bộ chuyển đổi : tương tự sang số và ngược lại.
- Nhờ có bộ nhớ kết hợp với vi xử lý nên Smart Transmitter có thể sửa sai tín hiệu, điều
chỉnh đơn vị, thực hiện tuyến tính hoá, lưu trữ đường cong đặc tính thực hiện, bảng số
liệu và giải đo.

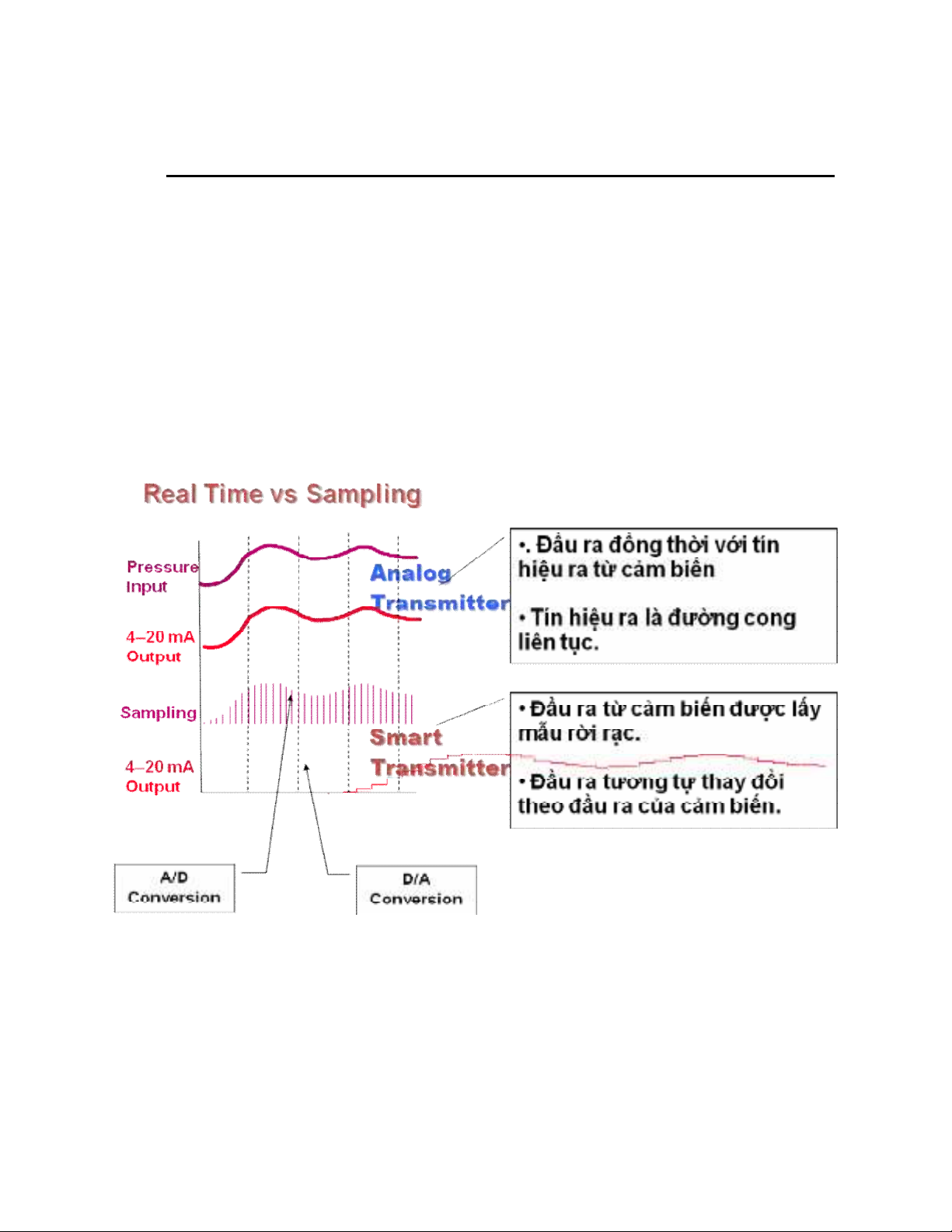

- Trong trường hợp Smart Transmitter, tần số lấy mẫu theo biên độ của tín hiệu đầu vào là
20Hz (lấy 2 mẫu trong thời gian 1s)
- Đối với Smart Transmitter , ta thường đề cập đến việc dùng Hart để cân chỉnh (vd Hart
275 hoặc 375, 475)
