Bài giảng Accu khởi động giới thiệu các nội dung chính: khái quát về accu, cấu tạo accu, phân loại accu, hoạt động của accu. Đây là tài liệu học tập bộ môn Điện động cơ.

Chủ đề:

Bình luận(0) Đăng nhập để gửi bình luận!

Lưu

Nội dung Text: Bài giảng Accu khởi động - ĐH Công nghệ Đồng Nai

TRƯỜNG ĐẠI HỌC CÔNG NGHỆ ĐỒNG NAI KHOA CÔNG NGHỆ BỘ MÔN : ĐIỆN ĐỘNG CƠ BÀI GIẢNG : ACCU KHỞI ĐỘNG
ACCU KHỞI ĐỘNG 1. Khái quát về accu 1.1Công dụng accu Accu khởi động trong hệ thống điện thực hiện chức năng của một thiết bị chuyển đổi hóa năng thành điện năng và ngược lại. Đa số accu khởi động là loại accu chì – axit. Hình 1. Accu khởi động
1. Phân loại accu trên ôtô có thể sử dụng hai loại accu để khởi động: accu axit và accu kiềm 2. Cấu tạo accu Một bình accu trên ô tô bao gồm một dung dịch acid sunfuric loãng và các bản cực âm,dương. Một bình accu được chia thành nhiều ngăn mỗi một ngăn có nhiều bản cực, tất cả được nhúng trong dung dịch điện phân.
3. Hoạt động của accu 3.1 Hoạt động của một ngăn Hai kim loại không giống nhau đặt trong dung dịch acid sẽ sinh ra hiệu điện thế giữa hai cực. Cực dương làm bằng chì oxide PbO2, cực âm làm bằng chì Pb. Dung dịch điện phân là hỗn hợp acid sunfuric và nước. Chúng tạo nên một phần tử của ngăn. Mỗi một ngăn có điện áp xấp xỉ. Accu ô tô có 6 ngăn nối tiếp với nhau, sinh ra điện áp 12.6 V.

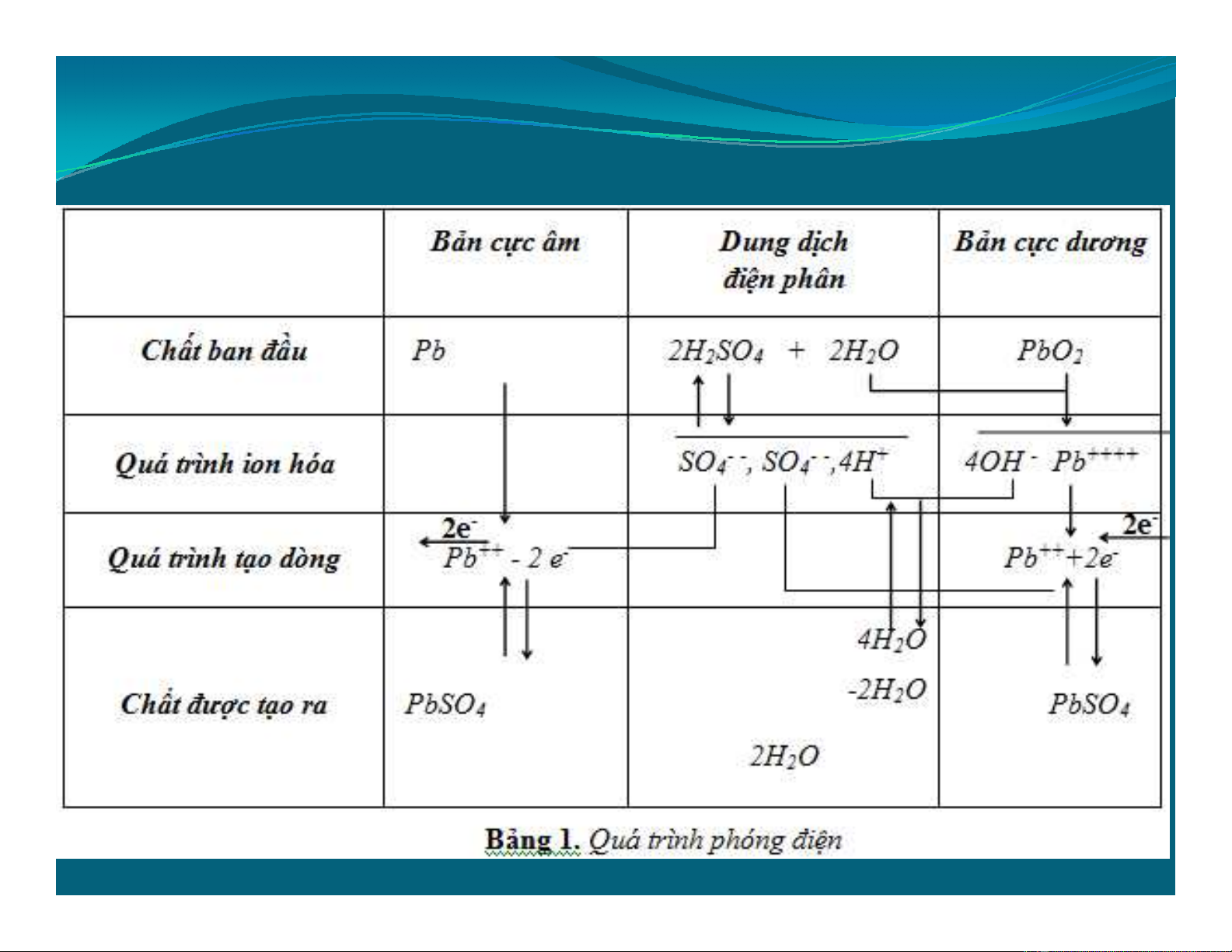

3.2 qua trình điện hoa trong accu Quá trình phóng điện
Quá trình nạp điện
3.3 Thông số accu chì-axit 3.3.1 Sức điện động của accu Sức điện động trong một ngăn ea = + - - (V) n ngăn Ea = n.ea. Sức điện động còn phụ thuộc vào nồng độ dung dịch E0 = 0,85 + 25oC E0 : sức điện động tĩnh của accu đơn (tính bằng volt). : nồng độ của dung dịch điện phân được tính bằng (g/cm3) quy về + 25oC. 25oC = đo – 0,0007(25 – t) t : nhiệt độ dung dịch lúc đo. đo : nồng độ dung dịch lúc đo
3.3.2 Hiệu điện thế của accu Khi phóng điện Up = Ea - Ra.Ip Khi nạp điện Un = Ea + Ra.In 3.3.3 Điện trở trong accu Raq = R điện cực + R bản cực + R tấm ngăn + R dung dịch 3.3.4 Dung lượng của accu Q = Ip.tp Dung lượng của accu phụ thuộc lớn vào dòng phóng.Phóng dòng càng lớn thì dung lượng càng giảm, tuân theo định luật Peukert.
