Giới thiệu về động cơ AC Lecturer: Tan Nguyen-Huu Automation Control Department - HCMUT nhtan@hcmut.edu.vn Classification: Fundamental

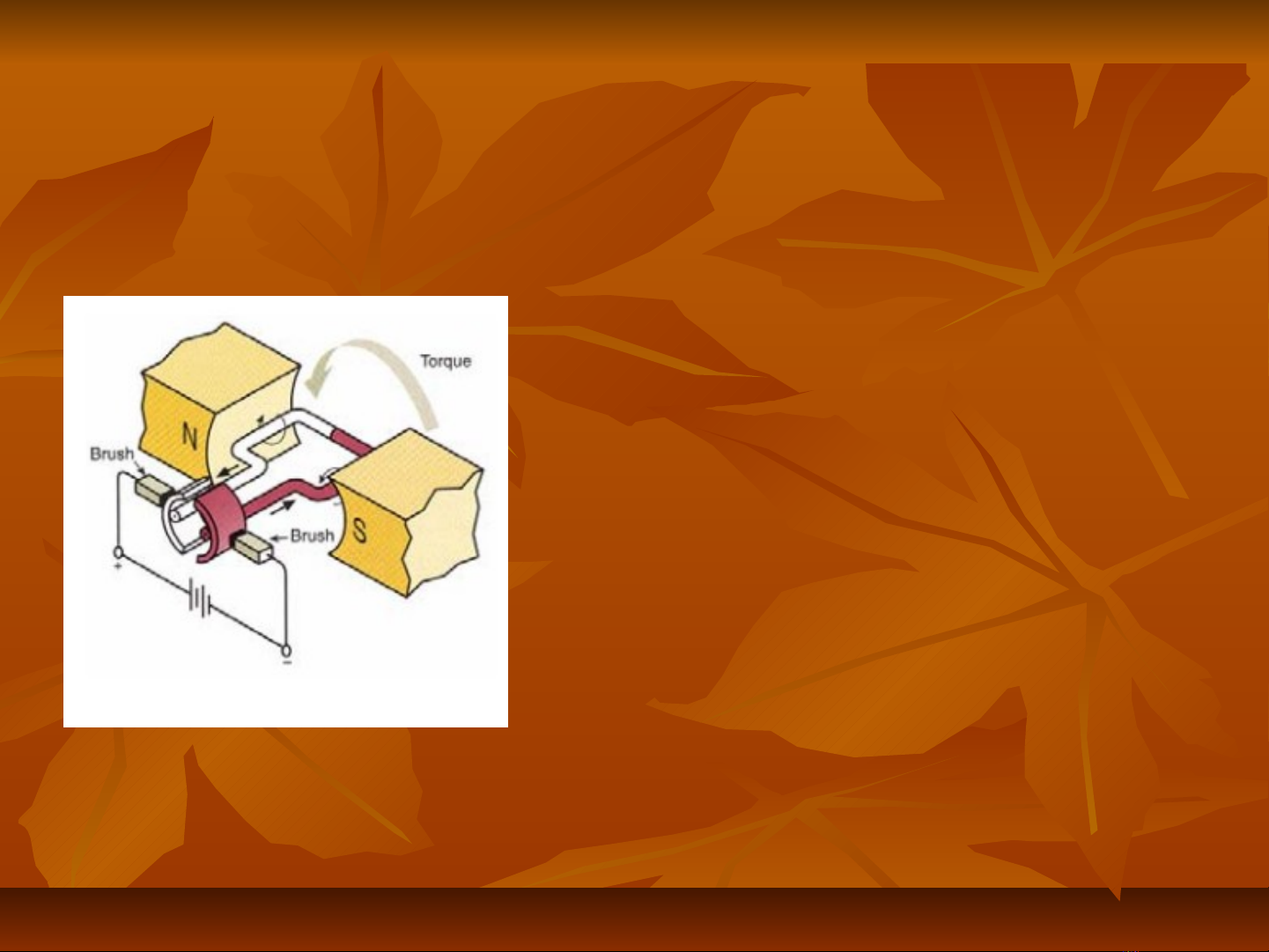

Sự khác biệt giữa động cơ DC&AC  Trong động cơ DC, dòng DC chạy trong cuộn dây của rotor, cuộn dây này đặt trong từ trường. Từ trường sẽ tương tác với khung dây để tạo ra chuyển động.  Trong động cơ AC, dòng AC không chạy trong rotor mà chạy trong các cuộn dây stator để sinh từ trường
Mặt cắt ngang của động cơ AC

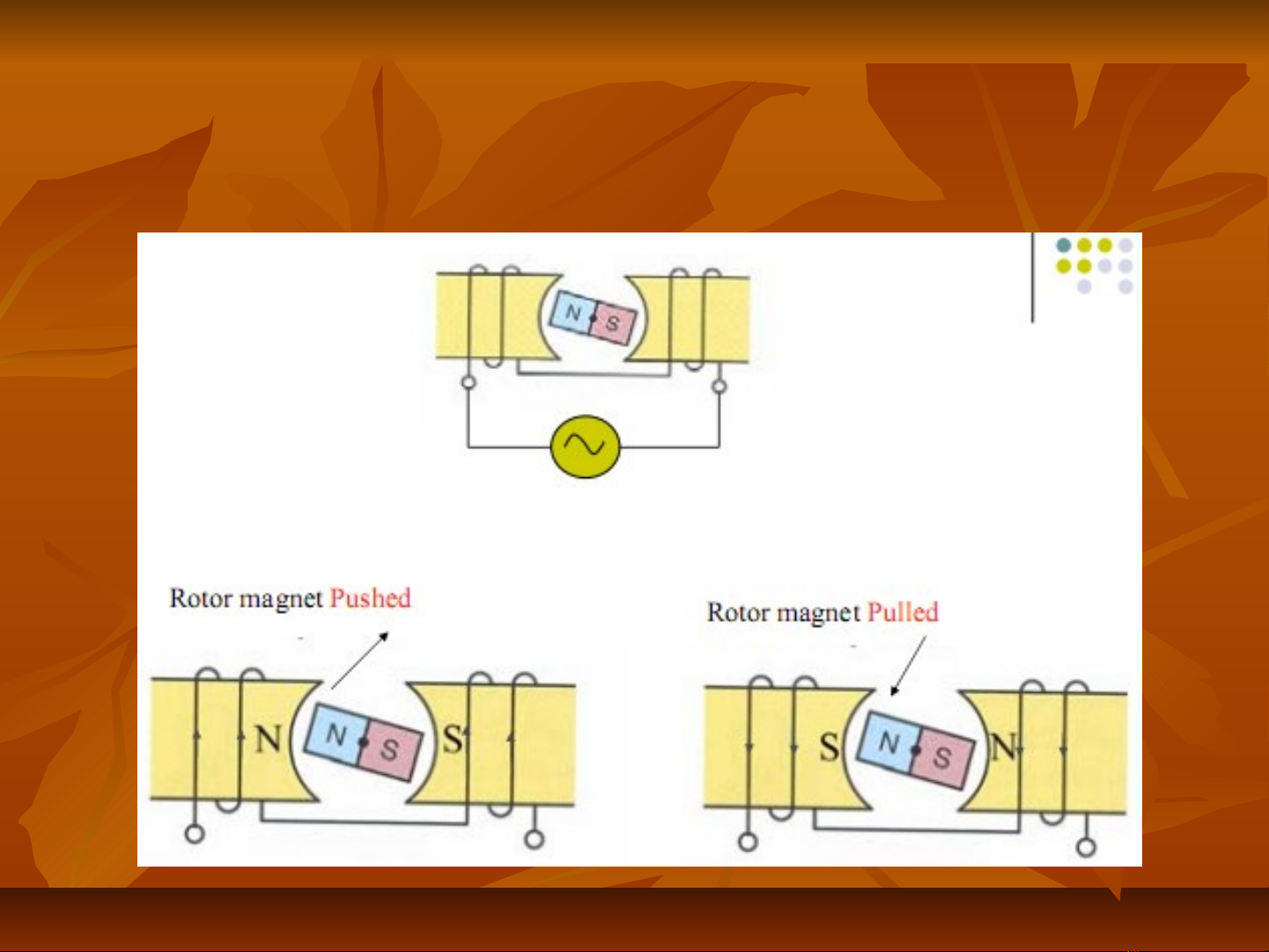

Hiệu ứng của nguồn AC lên cực từ

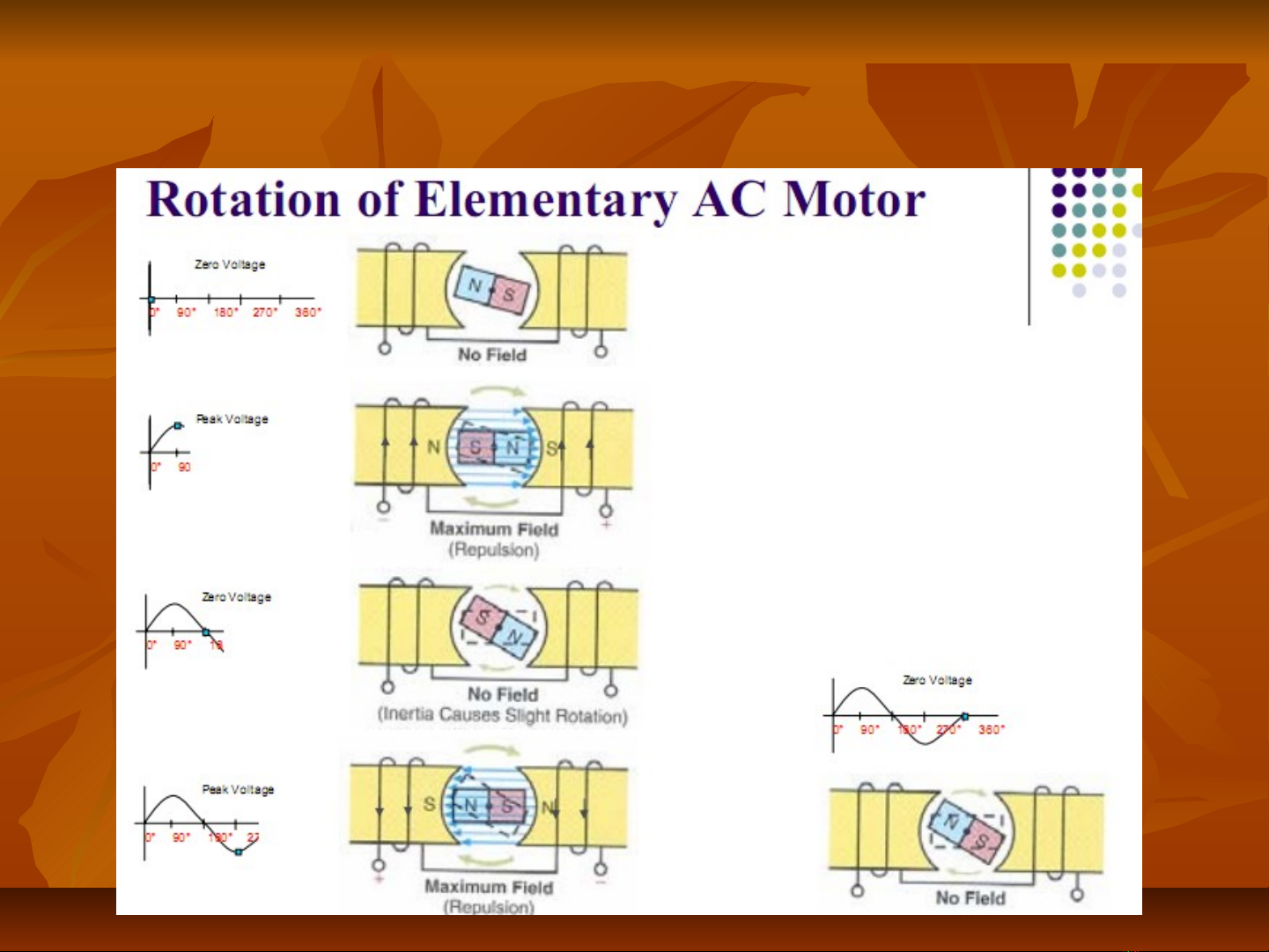

Giải thích hoạt động của động cơ AC sơ c ấp
Nhược điểm của động cơ AC sơ cấp  Hướng quay phụ thuộc vào vị trí cực từ của rotor lúc không hoạt động  Trong một số trường hợp, yêu cầu lực khởi động
Cải tiến mô hình động cơ AC  Động cơ 2 cặp cực  Góc pha giữa 2 tín hiệu là 90 độ
Giải thích nguyên tắc hoạt động của động cơ AC 2 pha, 2 cặp cực
Động cơ AC khởi động bằng cuộn lệch pha  Dùng trong máy giặt, bơm nước, máy hút bụi v…v  Tạo ra sự lệch pha giữa cuộn khởi động từ và cuộn chính (giai đoạn đầu, chạy như 2 pha, 2 cặp cực)  Sau khi chạy đến 70% tốc độ định mức, khóa ngắn mạch cuộn tạo lệch pha chạy với cuộn chính (chạy 1 pha, 1 cặp cực)
Động cơ AC sử dụng tụ đề  Dùng trong tủ lạnh, máy nén khí, điều hòa nhiệt độ v…v.  Tụ đề tạo ra sự lệch pha giữa cuộn khởi động và cuộn chính (khoảng 30 độ)  Sau khi chạy đến 70% tốc độ định mức, khóa ngắt cuộn khởi động khỏi mạch.
Động cơ AC sử dụng tụ đề (tt)
Tính toán mô men cho động cơ AC  Mô men sinh ra bởi động cơ T = KTIrunIstartsin(alpha)  Trong đó:  T: mô men sinh ra được bởi động cơ AC  KT: hệ số tỉ lệ  Irun: dòng ở trong cuộn chính  Istart: dòng ở trong cuộn khởi động  Alpha: góc lệch pha giữa dòng trong cuộn chính và dòng trong cuộn khởi động.
Đánh giá hoạt động của các loại AC motors
Tính tốc độ đồng bộ cho động cơ AC
Các thành phần của động cơ AC
Các thành phần của động cơ AC

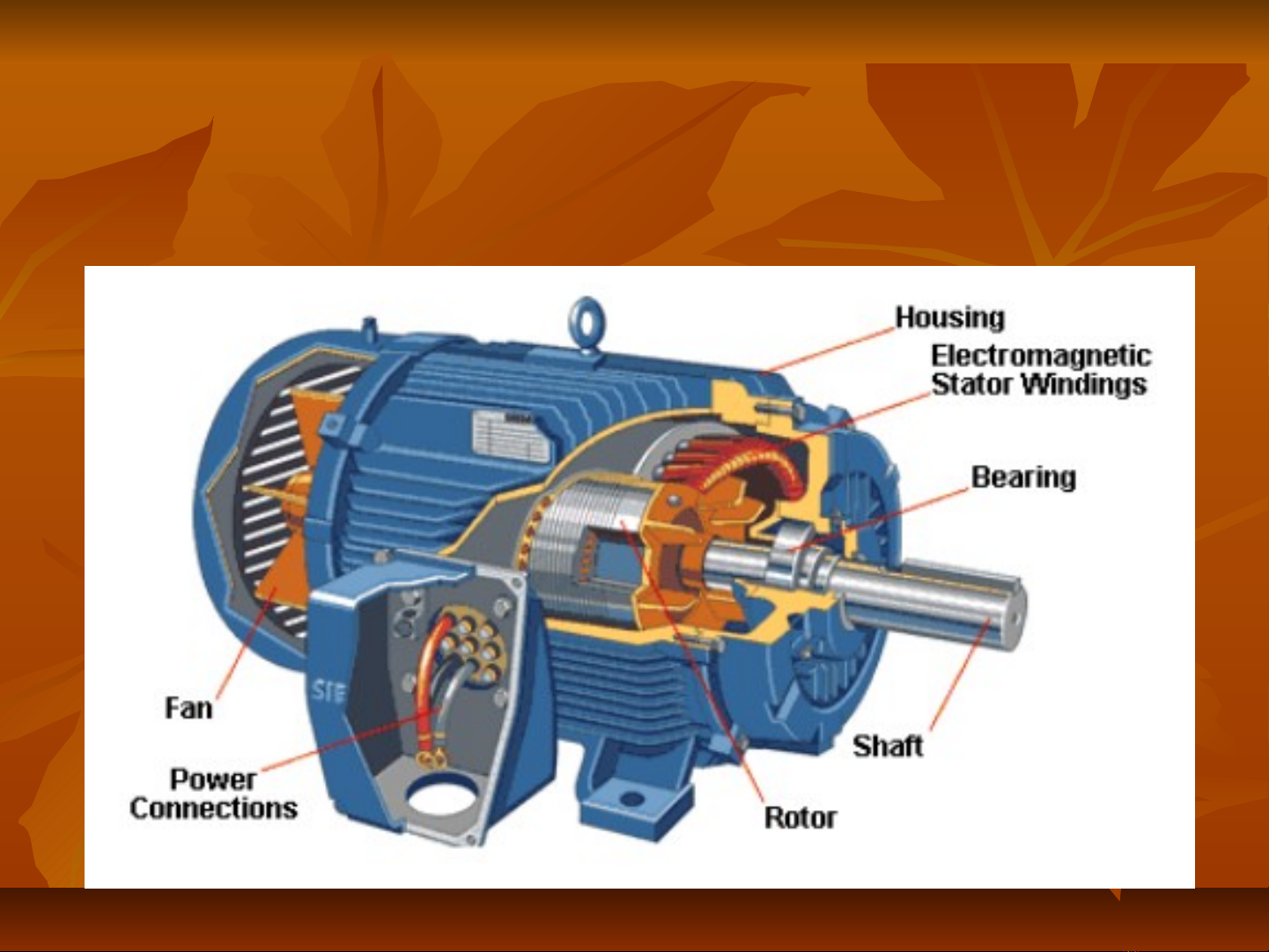

Stator của động cơ AC
Rotor của động cơ AC
Các thành phần của động cơ AC
Bảng thông số của động cơ AC
